Tìm hiểu module cảm biến nhiệt độ, độ ẩm không khí

Đăng bởi : Diễn31/01/2018

Module DHT11 + DHT12 + LM35 + DS18B20

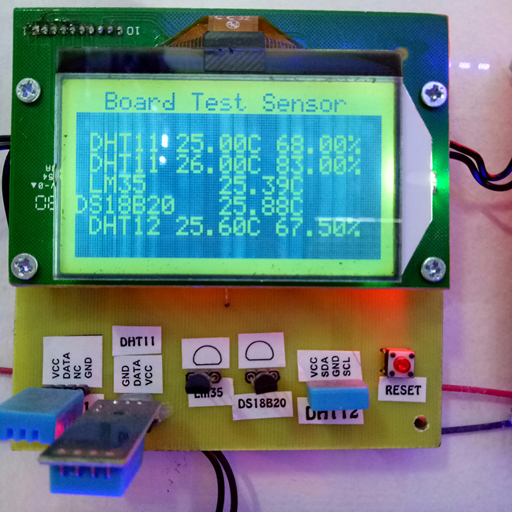

module cảm biến nhiệt độ 1

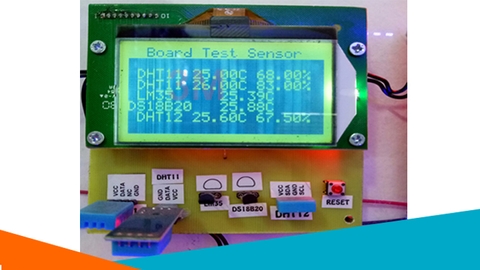

Module DHT11 đo Nhiệt độ độ ẩm không khí.

Module DHT12 đo Nhiệt độ độ ẩm không khí giao tiếp theo I2C.

LM35 đo nhiệt độ môi trường bằng cách đo điện áp đầu ra.

DS18B20 đo nhiệ độ môi trường bằng giao tiếp OneWire.

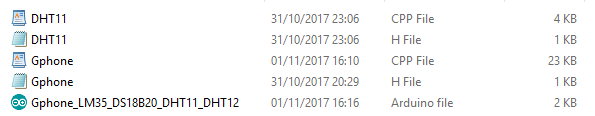

Thêm 3 file thư viện .ZIP dưới đây vào Arduino IDE



module cảm biến nhiệt độ 2

Trong code sử dụng File DHT11 riêng để tránh trùng lặp với thư viện của DHT12 và sử dụng thư viện cho LCD Gphone.cpp và Gphone.h



module cảm biến nhiệt độ 3

Sơ đồ nguyên lý và các chân ghép nối module với Arduino:



module cảm biến nhiệt độ 4

Tất cả module sử dụng nguồn VCC / 5VDC.



module cảm biến nhiệt độ 5

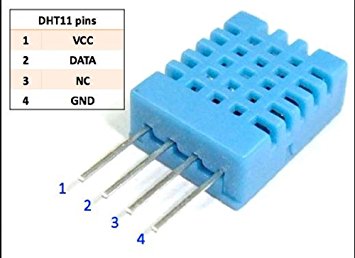

Chân DATA của DHT11 nối với D10 của Arduino



module cảm biến nhiệt độ 6

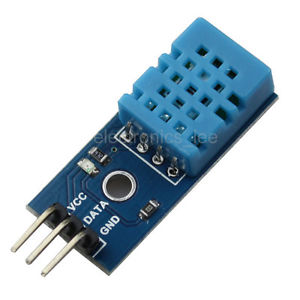

Chân DATA của module DHT11 nối với D11 của Arduino



module cảm biến nhiệt độ 8

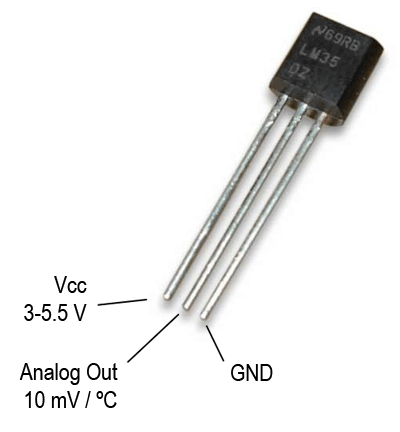

Chân Analog Out của LM35 nối với A0 của Arduino



module cảm biến nhiệt độ 9

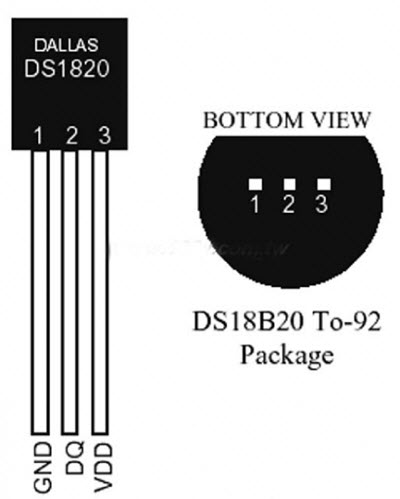

Chân DQ của DS18B20 kéo trở khoảng 4k7 lên VCC và nối với chân A1 của Arduino.



module cảm biến nhiệt độ 10

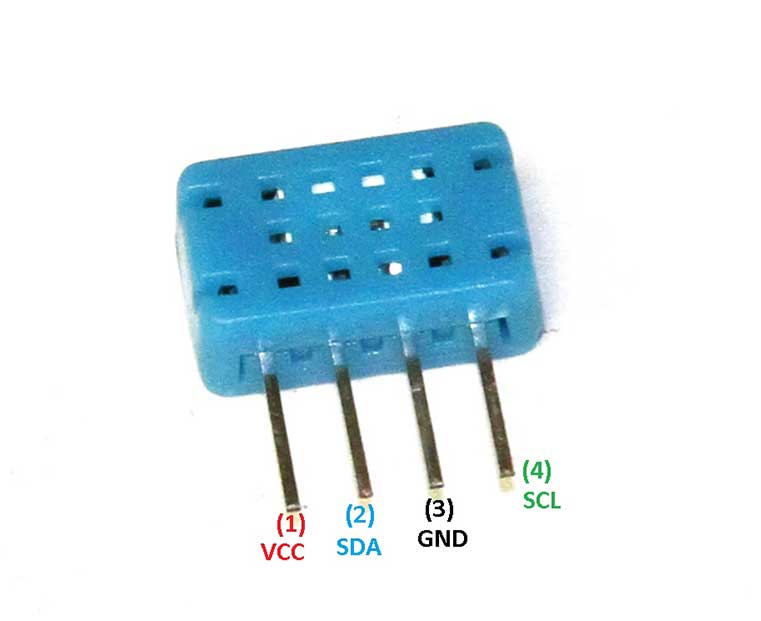

DHT12 sử dụng giao tiếp I2C với Arduino.



module cảm biến nhiệt độ 12

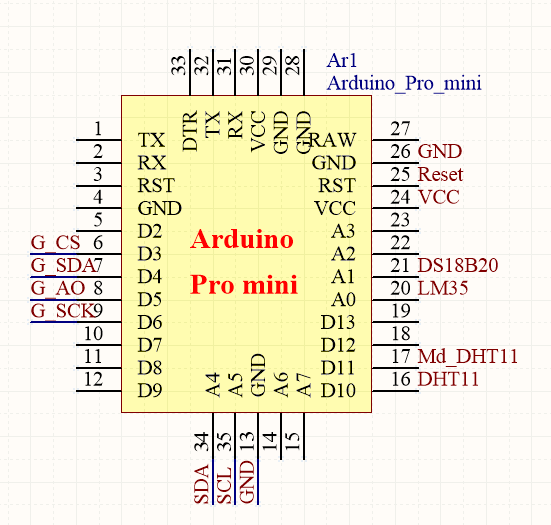

Các module kết nối với Arduino theo như nguyên lý dưới đây.



Tải file mạch cảm biến không khí: TẠI ĐÂY
