Điện trở là gì?

Điện trở là sự cản trở dòng điện của 1 vật dẫn điện, nếu 1 vật dẫn điện tốt thì điện trở nhỏ, vật dẫn điễn kém thì điện trở lớn, vật cách điện thì điện trở là vô cùng.

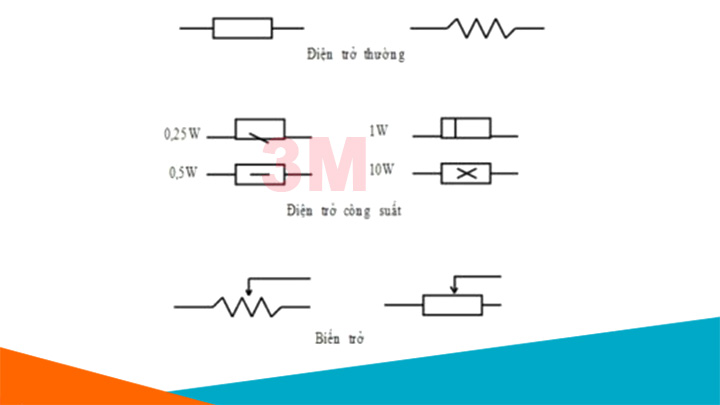

Ký hiệu của điện trở

Điện trở thường được kí hiệu 4 vòng màu, điện trở chính xác thì được kí hiệu bằng 5 vòng màu.

Ký hiệu của điện trở

Ký hiệu của điện trở



Cách ghi và đọc trị số điện trở:

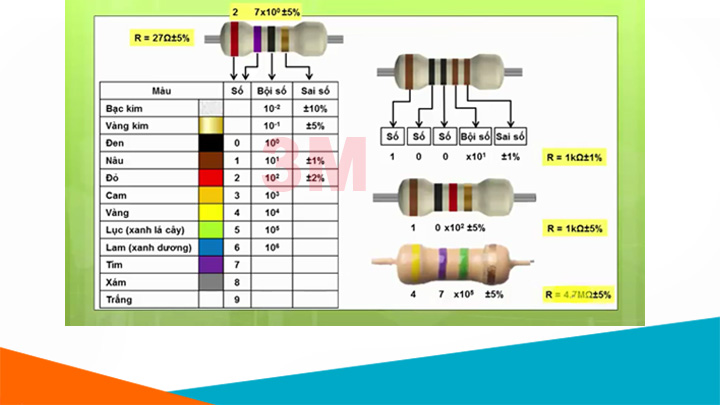

Cách đọc điện trở

Cách đọc điện trở

Cách đọc trị số điện trở 4 vòng màu:

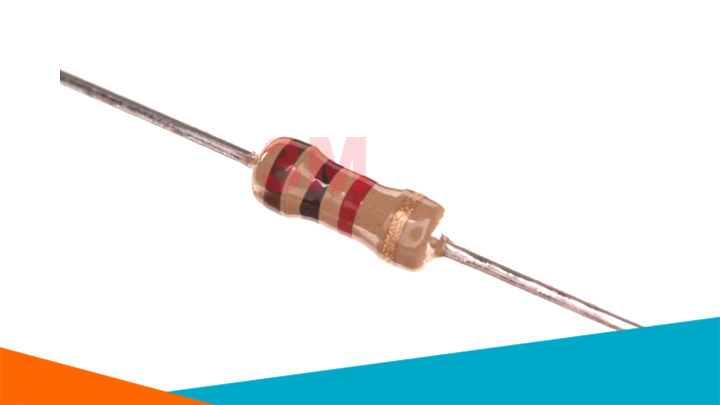

Điện trở 4 màu

Điện trở 4 màu

  • Vòng số 4 là vòng ở cuối cùng luôn có màu nhũ vàng hoặc màu nhũ bạc, đây là vòng chỉ sai số của điện trở, khi đọc trị số thì ta bỏ qua vòng này.
  • Đối diện vòng số 4 là vòng số 1, kế là vòng số 2, số 3.
  • Hàng số 1 và hàng số 2 là hàng đơn vị.
  • Vòng số 3 là bội số của cơ số 10.
  • Trị số = (vòng 1)(vòng 2) x 10 (mũ vòng 3)
  • Có thể tính vòng số 3 là con số “0” rồi thêm vào.
  • Màu nhũ chỉ có ở vòng sai số hoặc vồng số 3, nếu màu nhũ ở vòng số 3 thì số mũ của cơ số 10 là số âm.



Cách đọc trị số điện trở 5 vòng màu:

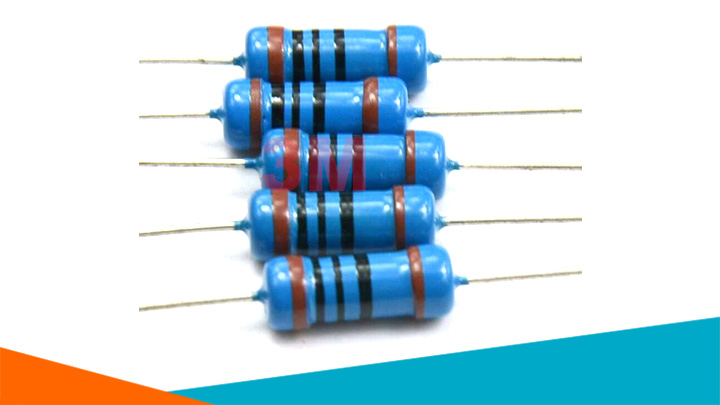

Điện trở 5 màu

Điện trở 5 màu

  • Vòng số 5 là vòng cuối cùng, là vòng ghi sai số, trở 5 vòng màu thì màu sai số có nhiều màu, do đó gây khó khăn cho chúng ta khi xác định vòng cuối cùng nhưng nếu để ý thì ta sẽ thấy vòng cuối luôn có khoảng cách xa hơn.
  • Đối diện vòng cuối là vòng số 1.
  • Tương tự cách đọc trị số của trở 4 vòng màu nhưng ở đây vòng số 4 là bội số của cơ số 10 còn vòng 1, 2, 3 lần lượt là hàng trăm, hàng chục, hàng đơn vị.
  • Trị số = (vòng 1)(vòng 2)(vòng 3) x 10 (mũ vòng 4)
  • Có thể tính vòng 4 là số con số ‘”0” thêm vào tương tự như trở vòng màu.



Chức năng của điện trở



Trong kĩ thuật, điện trở là 1 loại linh kiện điện tử mà khả năng cản trở dòng điện của nó đã được xác định (có định lượng rõ ràng).



Ứng dụng của điện trở trong mạch điện 1 chiều:

  • Làm mạch cầu phân áp để lấy ra một mức điện áp theo ý muốn từ mức điện áp ban đầu.
  • Điều chỉnh cường độ dòng điện đi qua các thiết bị điện.
  • Tạo ra nhiệt lương trong 1 số ứng dụng cần thiết.
  • Tạo ra sụt áp trên mạch khi mắc nối tiếp.



Phân loại điện trở



Điện trở thường

Là loại điện trở thường sử dụng nhiều nhất. Đặc điểm:

  • Công suất hoạt đông (tỏa nhiệt) thấp: 0.125W đến 0.5W.
  • Độ chính xác không cao: sai số thường dao động khoảng +/- 5% trở lên.
  • Giá thành rẻ.
  • Dễ dàng mua được ở bất kì đâu.



Điện trở dán



Là loại điện trở có kích thước cực nhỏ thường dùng trong những mạch đòi hỏi sự nhỏ gọn. Đặc điểm:

  • Công suất hoạt động (tỏa nhiệt) cực thấp: dưới 0.125W (dễ cháy nếu dùng không cẩn thận).
  • Độ chính xác cực kì cao: sai số chỉ từ +/- 1% trở xuống.
  • Giá thành cao: cao hơn điện trở thông thường khoảng 20%.
  • Khó mua: thường chỉ có chỗ chuyên bán hàng điện tử mới có bán.
