Đánh Giá Phần Mềm Vẽ Mạch OrCAD

Đăng bởi CTV MKT vào lúc 18/11/2019

Khi cần lựa chọn một phần mềm vẽ mạch in thì cái tên OrCAD là một phần mềm vô cùng mạnh trong lĩnh vực này. Với bộ công cụ mạnh mẽ, đặc biệt là OrCAD Layout thì bạn không cần quan tâm nhiều tới sức mạnh của nó mà chỉ cần quan tâm tới việc làm sao để khai thác chúng thật hiệu quả. Trong bài viết này, Linh Kiện Điện Tử 3M sẽ cùng các bạn đi tìm hiểu phần mềm vẽ mạch OrCAD.

phan-mem-ve-mach-orcad

Sơ Lược Về Phần Mềm OrCAD

Phần mềm chuyên thiết kế mạch điện tử OrCAD là sản phẩm của tập đoàn Cadence®. Các kỹ thuật viên điện tử thường đánh giá đây là một phần mềm thiết kế được coi là mạnh nhất hiện nay. OrCAD là một phần mềm đã có mặt từ rất lâu với rất nhiều người tin tưởng sử dụng.

Từ OrCAD phiên bản 3.2 chạy trên nền dos cho tới phiên bản 4.0 đã có những cập nhật đáng kể. Tiếp đó là phiên bản 7.0 chạy trên nền window đã làm say mê người thiết kế mạch in chuyên nghiệp, sau đó đã có phiên bản 9.0, 10.5 và mới nhất hiện nay mình đang sử dụng đó là là phiên bản 17.2.

Orcad là một phần mềm vẽ chuyên dụng rất mạnh với giao diện dễ dàng sử dụng, giao diện đơn giản. Bạn có thể vẽ mạch nguyên lý với OrCAD Capture, chạy mô phỏng với Pspice. Như đã nói, bộ công cụ vẽ mạch in rất mạnh với OrCAD layout là một điểm mạnh vô cùng lớn của phần mềm này. Ngoài ra, phần mềm sở hữu bộ thư viện linh kiện điện tử khổng lồ từ hầu hết các nhà sản xuất trên thế giới cung cấp cho OrCAD.

OrCAD là một phần mềm hỗ trợ khá nhiều các tính năng do vậy chúng trở nên khá nặng nề khi sử dụng. OrCAD cũng là một phần mềm trả tiền cho nên nếu crack thì đôi khi sử dụng có thể gặp một số lỗi.

Tìm hiểu thêm về phần mềm vẽ mạch Proteus tại đây

Ưu Điểm Nổi Bật Của OrCAD:

  • Có khả năng rất mạch trong việc vẽ mạch in bằng bộ công cụ OrCAD Layout

  • Chọn các linh kiện và thiết lập thông số dễ dàng
  • Giao diện đơn giản, dễ dàng sử dụng
  • Bộ thư viện với đa dạng các loại linh kiện khác nhau, đầy đủ thông tin chi tiết

Các Bước Sử Dụng Vẽ Mạch In Với OrCAD

Bởi bộ công cụ của OrCAD rất nhiều và rộng cho nên trong khuôn khổ bài viết mình sẽ chỉ đề cập đến vẽ mạch in với OrCAD Layout

Bước 1: Khởi động OrCAD Layout

Bước 2: Tạo Project mới

Bước 3: Liên kết đến footprint

Bước 4: Đặt footprint lên board mạch

Bước 5: Sắp xếp linh kiện lên board outline

Bước 6: Xác định số lớp mạch in cần vẽ

Bước 7: Vẽ kết nối ( có thể vẽ bằng tay hoặc tự động)

Bước 8: Kiểm tra và in kết quả

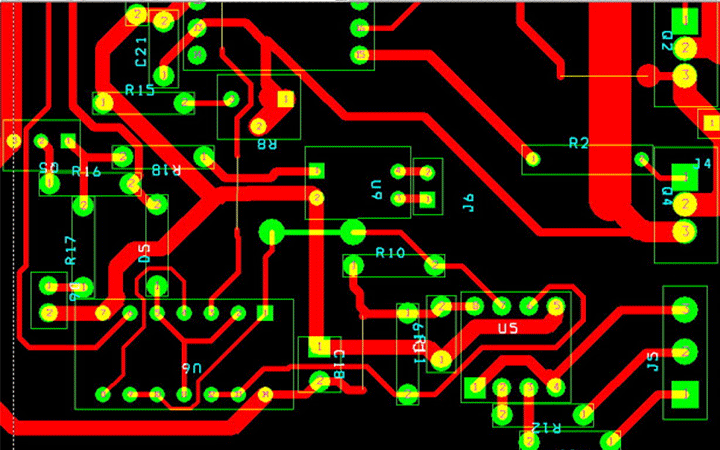

phan-mem-ve-mach-orcad-chuan

Cấu Hình Đề Xuất Của OrCAD:

- Hệ điều hành: window 7, 8, 10

- Ram 16G (8G vẫn cố chạy được nhưng hơi thiếu)

- Bộ nhớ: 10G

- Card đồ họa: có hiệu suất cao từ DirectX 10 hoặc cao hơn

- Màn hình: màn hình kép với độ phân giải màn hình từ 2560 × 1440 (hoặc tốt hơn)

Trên đây là một vài đánh giá của Linh Kiện Điện Tử 3M về phần mềm vẽ mạch OrCAD. Mong rằng bài viết đã có thể cung cấp được những kiến thức cơ bản về phần mềm này dành cho các bạn.
