I. Linh kiện bán dẫn

Các linh kiện bán dẫn hay phần tử bán dẫn là các linh kiện điện tử khai thác tính chất điện tử của vật liệu bán dẫn, như silic, germani, và arsenua galli, cũng như chất bán dẫn hữu cơ. ... Các linh kiện bán dẫn được sản xuất ở cả hai dạng là linh kiện rời và mạch tích hợp (IC).
Tác dụng: Dùng để chỉnh lưu, tách sóng, ổn định điện áp nguồn 1 chiều
Phụ kiện linh kiện bán dẫn  : Sò Bếp Từ H30R1202 IGBT 30A, Diode Cầu 25A 2510, Transistor, Diode Cầu Vuông và các phụ kiện khác.

II. Phân loại các phụ kiện của linh kiện bán dẫn

1. Sò Bếp Từ H30R1202 IGBT 30A 1200V T0-247



Sò Bếp Từ H30R1202 IGBT 30A 1200V T0-247



Sò Bếp Từ H30R1202 IGBT 30A 1200V T0-247 là linh kiện điện tử bán dẫn với 3 chân cắm. Là một trong những transistor điều khiển rất quan trọng sử dụng trong bếp từ.

Nhờ vào cấu tạo đặc biệt giúp Sò Bếp Từ H20R1202 có khả năng đóng cắt nhanh như một Mosfet, vừa có công suất chịu tải lớn như một transistor thường

Thông số kỹ thuật của Sò Bếp Từ H30R1202 IGBT

Điện áp cực đại VCE = 1200V
Dòng điện: 30A (ở nhiệt độ 100ºC)
Dải nhiệt độ hoạt động: -40ºC~175ºC
Kiểu chân cắm: T0-247

Hướng dẫn sử dụng và lưu ý

Bếp từ tạo ra từ trường biến thiên liên tục với tần số cao để tạo ra dòng Fuco. Dòng này sẽ dùng để đốt nóng các vật liệu có tính từ.

Từ trường này sinh ra bởi một cuộn dây đồng nằm ở dưới mặt bếp. Dòng một chiều này được đóng cắt bởi một Transistor kích xung IGBT. Đây là một trong những linh kiện điện tử bạn phải kiểm tra đầu tiên khi bếp từ bị hỏng.

Thông thường Transistor IGBT này chết là do con tụ Micro bên cạnh nó bị phồng hoặc có thể do con Diode zener nối với chân IGBT bị hỏng.

Sau khi thay transistor IGBT mới các bạn nên tháo cuộn dây đồng ra và lắp thử một bóng đèn 220V-100W để thử. Trên đây chỉ là một số lỗi thường gặp nhất trong bếp từ

2. Diode Cầu 25A 2510 Dẹt Xịn ( Đủ Công Suất )



Diode Cầu 25A 2510 Dẹt Xịn ( Đủ Công Suất )


Diode cầu 25A là một trong những linh kiện bán dẫn được sử dụng nhiều trong các mạch điện tử bởi giá thành rẻ, dễ sử dụng.

Thông số kỹ thuật của diode cầu 25A:

Dòng điện 25A
Hình dáng: dẹt
Số chân: 4 chân

3. Transistor D468 TO-92 NPN 1A 25V



Transistor D468 TO-92 NPN 1A 25V


Transistor D468 TO-92 là loại transistor NPN được sử dụng nhiều trong các mạch điện tử

4. Relay Songle SLA 30A - 5V 6 Chân


Relay Songle SLA 30A - 5V 6 Chân


Relay songle SLA 5V 30A 6 chân là rơ le được dùng để chuyển đổi điện của máy sưởi điện, máy điều hòa, các thiết bị điện gia đình

Realy Songle SLA 30A 12V 6 chân được cung cấp bởi linh kiện 3m có giá rẻ nhất tại thị trường Hà Nội.

 Thông số kỹ thuật của Rơ le 5v 30a

Điện áp cuộn dây: 5V
Màu sắc: xanh
Điện áp tiếp điểm:
30A - 250 VAC
30A - 30 VDC
Số chân: 6 chân
Kích thước: 32 x 27 x 20 mm

 5. Diode Cầu 1A DB107 SMD


Diode Cầu 1A DB107 SMD


Diode cầu 1A có tác dụng chỉnh lưu dòng điện xoay chiều thành dòng điện một chiều.

 Thông số kỹ thuật:

Điện áp ngược max: 1000V
Dòng điện thuận cực đại: 1A
Dòng ngược: 500uA
Dải nhiệt độ hoạt động: -55oC ~ 150oC
Trọng lượng: 1gram

6. Diode Cầu 2A 2W10 Tròn


Diode Cầu 2A 2W10 Tròn


Diode cầu 2A có tác dụng chỉnh lưu dòng điện xoay chiều thành dòng điện một chiều.

Thông số kỹ thuật:

Điện áp ngược max: 1000V
Dòng điện thuận cực đại: 2A
Dòng ngược: 500uA
Dải nhiệt độ hoạt động: -55oC ~ 150oC

7. Transistor NPN D882 3A-40V



Transistor NPN D882 3A-40V



Bộ sản phẩm bao gồm: 01 Transistor D882

 Chức năng, ứng dụng: sử dụng trong các mạch điện tử cơ bản


Thông số sản phẩm
Dòng điện cực đại: Ic= 3A, Icm=6A
Công suất cực đại: Pc= 10W
 Điện áp cực đại:

          o   Uceo= 30V

          o   Ucbo= 60V

          o   Uebo= 5V
 Hệ số khuếch đại( hfe): 100-300

Tần số cắt Ft: 100MHz

8. Transistor PNP B772 3A-30V


Transistor PNP B772 3A-30V




 Chức năng, ứng dụng: Sử dụng trong các mạch điện tử cơ bản

Thông số sản phẩm

Dòng điện cực đại: Ic= -3A
Công suất cực đại: Pc= 1W
Điện áp cực đại:

           o   Uceo= -30V
           o   Ucbo= -40V
           o   Uebo= -5V

Hệ số khuếch đại( hfe): >30
 Tần số cắt: Ft =80MHz

9. Transistor PNP 2N3906 0.2A-40V



Transistor PNP 2N3906 0.2A-40V



Chức năng, ứng dụng: Dùng trong các mạch điện tử cơ bản

Thông số kĩ thuật
Dòng điện cực đại: Ic= -200mA
Công suất cực đại: Pc= 625 mW
Điện áp cực đại

             o   Uceo= -40V

             o   Ucbo= -40V

             o   Uebo= -5V

 Hệ số khuếch đại( hfe): 100-300
Tần số cắt: Ft= 250 MHz

10. Transistor NPN 2N3904 0.2A-40V



Transistor NPN 2N3904 0.2A-40V



Chức năng, ứng dụng: dùng trong các mạch điện tử cơ bản

Thông số kĩ thuật

 Dòng điện cực đại: Ic=200 mA
Công suất cực đại: Pc=350 mW
 điện áp cực đại

                o   Uceo=40V

                o   Ucbo=60V

               o   Uebo=6V
 Hệ số khuếch đại (hfe): 100-300

 Tần số cắt: Ft=300

11. Transistor PNP S8550 0.5A-40V



Transistor PNP S8550 0.5A-40V



Chức năng, ứng dụng:  Sử dụng trong các mạch điện tử cơ bản
Thông số sản phẩm

Dòng điện cực đại: Ic= -700mA
Công suất cực đại: Pc= 1W
Điện áp cực đại:

              o   Uceo= -20V

             o   Ucbo= -30V

             o   Uebo= -5V

 Hệ số khuếch đại( hfe): 110-400
 Tần số cắt: Ft >100MHz

11. Transistor NPN S8050 0.5A-40V



Transistor NPN S8050 0.5A-40V



Chức năng, ứng dụng:  Sử dụng trong các mạch điện tử cơ bản

Thông số sản phẩm

Dòng điện cực đại: Ic= 700mA
Công suất cực đại: Pc=1W
Điện áp cực đại:

        o   Uceo= 20V

       o   Ucbo=30V

      o   Uebo=5V

Hệ số khuếch đại( hfe):--
 Tần số cắt: Ft >100MH

12. Transistor NPN C1815 0.15A-50V



Transistor NPN C1815 0.15A-50V


Bộ sản phẩm bao gồm: 01 Transistor C1815

Chức năng, ứng dụng:  Sử dụng trong các mạch điện tử cơ bản

Thông số sản phẩm:


Dòng điện cực đại: Ic= 150mA
Công suất cực đại: Pc= 400mW
Điện áp cực đại:

           o   Uceo= 50V

          o   Ucbo= 60V

          o   Uebo= 5V

Hệ số khuếch đại( hfe): 70-700
Tần số cắt: Ft >80MHz

13. Transistor A1015 0.15A-50V PNP


Transistor A1015 0.15A-50V PNP



Chức năng, ứng dụng: Sử dụng trong các mạch điện tử cơ bản

Thông số sản phẩm

Dòng điện cực đại: Ic= -150mA
Công suất cực đại: Pc= 400mW
Điện áp cực đại:

           o   Uceo= -50V

           o   Ucbo= -50V

           o   Uebo= -5V

 Hệ số khuếch đại( hfe): 70-400
 Tần số cắt Ft: >80MHz

14. Diode Cầu Vuông


Diode Cầu Vuông


Giới thiệu Diode Cầu Vuông

Diode là một linh kiện điện tử chỉ cho dòng điện đi qua nó theo một chiều nhất định, dòng điện không thể đi qua chiều ngược lại.

Diode Cầu Vuông có cấu tạo gồm 4 diode chứa bên trong, gồm 4 chân, là Diode chỉnh lưu dòng điện cao ( 25A-35A-50A)

Thông số kỹ thuật

Dòng thuận cực đại : 25A-35A-50A

Dải nhiệt độ hoạt động: -65oC ~ 150oC

Ứng dụng

Do tính chất dẫn điện một chiều nên diode thường được sử dụng trong các mạch chỉnh lưu nguồn xoay chiều thành một chiều, các mạch tách sóng, mạch gim áp phân cực cho transistor hoạt động.

Hướng dẫn sử dụng và lưu ý

Khi hàn các boarch mạch, các linh kiện bán dẫn như Diode Cầu Vuông thường được hàn cuối cùng để tránh cháy, hỏng

Cách kiểm tra diode

Chỉ cần kiểm tra dòng điện chạy qua theo một chiều và không chạy được theo chiều ngược lại là diode còn tốt.

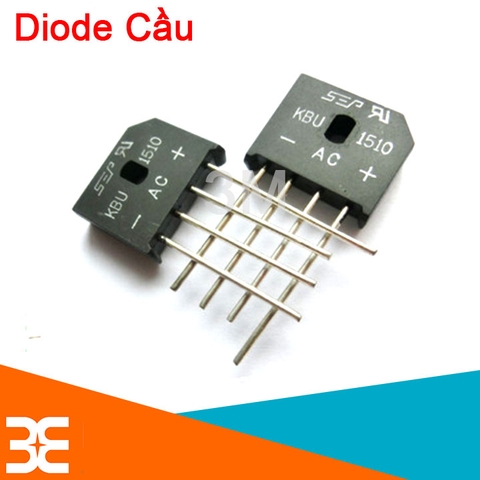

15. Diode Cầu


Diode Cầu


Giới thiệu Diode Cầu

Diode là một linh kiện điện tử được cấu tạo từ 2 lớp bán dẫn tiếp xúc với nhau. Diode có 2 cực Anode và Cathode. Nó chỉ cho dòng điện đi theo 1 chiều từ Anode sang Cathode ( Chính xác là khả năng cản trở dòng điện theo chiều AK là rất nhỏ, còn KA là rất lớn).

Diode Cầu có cấu tạo gồm 4 diode nhỏ, có 4 chân.

Thông số kỹ thuật

Nhiệt độ hoạt động: -55ºC~150ºC
Loại: Diode bán dẫn

Ứng dụng

Diode Cầu có thể được sử dụng làm chỉnh lưu, bộ hạn chế tín hiệu, điều chỉnh điện áp, công tắc

Ngoài ra còn được sử dụng trong bộ điều biến tín hiệu, bộ trộn tín hiệu, bộ giải điều chế tín hiệu và bộ dao động.

Hướng dẫn sử dụng và lưu ý

Khi hàn các boarch mạch thì các linh kiện bán dẫn thường được hàn sau cùng để tránh cháy hỏng
Ngoài ra bạn có thể dùng một đồng hồ đo điện kiểm tra giá trị điện trở của diode theo chiều dẫn là xấp xỉ bằng 0Ω và chiều ngược lại thì ra vô cùng.

Hoặc là dùng thêm một điện trở hạn dòng, một led và nguồn rồi đấu các linh kiện nối tiếp và áp nguồn vào. Led chỉ phát sáng một chiều gắn diode (dòng chạy qua, diode phân cực thuận) và gắn ngược chiều diode lại thì led không sáng (dòng không chạy qua, diode phân cực nghịch).

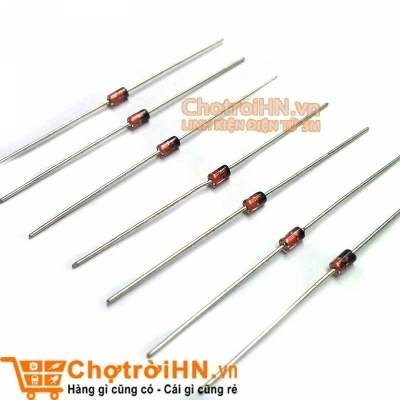

16. Diode Zener 1W



Diode Cầu


Giới Thiệu Sản Phẩm :

Diode Zener 1W là một linh kiện điện tử có các tính chất như các Diode thông thường khi được phân cực thuận, khi phân cực ngược Diode Zener sẽ ghim lại một mức điện áp cố định được ghi trên thân Diode

Diode Zener còn gọi là điốt ổn áp, là một loại Điốt bán dẫn làm việc ở chế độ phân cực ngược trên vùng điện áp đánh thủng (breakdown).

Nguyên lí làm việc:

Diode Zener thể hiện tính năng ổn áp khi được phân cực nghịch. Ban đầu, khi phân cực nghịch, dòng qua diode rất bé . Nhưng nếu tăng điện áp ngược lên 1 giá trị nào đó (Vz) thì dòng tăng mạnh trong khi điện áp giữa 2 đầu diode gần như không đổi

Thông số kỹ thuật

Điện áp ngược: được ghi trên thân Diode
Công suất: 1W
Nhiệt độ hoạt động: -50ºC~200ºC

Ứng dụng:

Diode Zener 1W được dùng để cấp điện áp mốc hoặc hạn chế mức điện áp cho mạch điện.

Ngoài ra Điốt Zener công suất lớn được dùng trong mạch ổn áp kiểu song song, tuy nhiên vì tổn hao điện và mức nhiệt phát ra nhiều trên điốt và điện trở chặn, nên mạch này ít được sử dụng.

17. Diode Zener 1W


Diode Zener 1W


Giới Thiệu Sản Phẩm :

Diode Zener 1W là một linh kiện điện tử có các tính chất như các Diode thông thường khi được phân cực thuận, khi phân cực ngược Diode Zener sẽ ghim lại một mức điện áp cố định được ghi trên thân Diode

Diode Zener còn gọi là điốt ổn áp, là một loại Điốt bán dẫn làm việc ở chế độ phân cực ngược trên vùng điện áp đánh thủng (breakdown).

Nguyên lí làm việc:

Diode Zener thể hiện tính năng ổn áp khi được phân cực nghịch. Ban đầu, khi phân cực nghịch, dòng qua diode rất bé . Nhưng nếu tăng điện áp ngược lên 1 giá trị nào đó (Vz) thì dòng tăng mạnh trong khi điện áp giữa 2 đầu diode gần như không đổi

Thông số kỹ thuật

Điện áp ngược: được ghi trên thân Diode
Công suất: 1W
Nhiệt độ hoạt động: -50ºC~200ºC

Ứng dụng:

Diode Zener 1W được dùng để cấp điện áp mốc hoặc hạn chế mức điện áp cho mạch điện.

Ngoài ra Điốt Zener công suất lớn được dùng trong mạch ổn áp kiểu song song, tuy nhiên vì tổn hao điện và mức nhiệt phát ra nhiều trên điốt và điện trở chặn, nên mạch này ít được sử dụng.

18. Diode Zener 1/2W - 10 Con



Diode Zener 1/2W - 10 Con


Giới Thiệu Sản Phẩm :

Diode Zener còn gọi là điốt ổn áp, là một loại Điốt bán dẫn làm việc ở chế độ phân cực ngược trên vùng điện áp đánh thủng (breakdown).

Bộ Sản Phẩm Bao Gồm:01 Diode Zener 1/2W 2V

Nguyên lí làm việc:

Diode Zener thể hiện tính năng ổn áp khi được phân cực nghịch. Ban đầu, khi phân cực nghịch, dòng qua diode rất bé . Nhưng nếu tăng điện áp ngược lên 1 giá trị nào đó (Vz) thì dòng tăng mạnh trong khi điện áp giữa 2 đầu diode gần như không đổi
Đặc tuyến volt-Ampe:



19. BT137-600E 600V/8A TO-252 ( Chân dán )



BT137-600E 600V/8A TO-252 ( Chân dán )

Thông số cơ bản BT137
Điện áp: 600V
Dòng điện: 8A
Kiểu chân: chân dán to252

20. BTA24-600B 600V/24A TO220


BTA24-600B 600V/24A TO220


21. Diode ER506 5A 600V


Diode ER506 5A 600V


Giới thiệu Diode ER506 5A 600V

Diode ER506 là một linh kiện điện tử bán dẫn thuộc dòng Diode chỉnh lưu thông thường, có cấu tạo gồm một lớp tiếp xúc P-N và hai chân cực là Anode ( Kí hiệu là A ) và Cathode ( Kí hiệu là K ). Anode được nối với bán dẫn P, Cathode được nối với bán dẫn N và được bọc trong vỏ bảo vệ

Nguyên lý hoạt động

Khi đưa điện áp ngoài có cực dương vào Anode, âm vào catốt (UAK > 0) thì Diode sẽ dẫn điện và trong mạch có dòng điện chạy qua vì lúc này tiếp xúc P-N được phân cực thuận

Thông số kỹ thuật

Dòng cực đại: 5A
Điện áp cực đại: 600V
Dải nhiệt độ hoạt động: -55ºC~150ºC

Ứng dụng

Diode ER506 chủ yếu dùng trong các mạch chỉnh lưu, dưới đây là một ví dụ
Hướng dẫn sử dụng và lưu ý

Các bạn cần chú ý chiều âm dương khi sử dụng Diode và không nên cho Diode tiếp xúc với nhiệt độ quá cao để kéo dài tuổi thọ Diode
Phụ kiện linh kiện bán dẫn có cấu tạo gồm 21 phụ kiện cơ bản trên. Nếu bạn đang có nhu cầu tìm kiếm hay mua phụ kiện linh kiện bán dẫn, diode cầu, diode vuông, transistor PNP, chính hãng, giá rẻ hãy liên hệ ngay với Linh Kiện Điện Tử 3m theo Hotline: 024.2021.4848 ( Online 1 ) | 024.6686.4747 ( Online 2 ) hoặc địa chỉ: Số 28, Ngõ 106 - Lê Thanh Nghị - Hai Bà Trưng - Hà Nội để được tư vấn 24/7.
