[AT89S52] Mạch đo nhiệt độ LM35 ADC0808 hiển thị LCD1602

Đăng bởi Diễn vào lúc 06/08/2020

[AT89S52] Mạch đo nhiệt độ LM35 ADC0808 hiển thị LCD1602

Mạch đo nhiệt độ LM35 ADC0808 là máy đo nhiệt độ sử dụng cảm biến nhiệt độ LM35 với độ chính xác cao (sai số khoảng ±0.5°C tại 25°C). Ngoài ra, để hiển thị nhiệt độ đo được ra ngoài, thì phải cần đến màn hình LCD1602, nhiệt độ được hiển thị dưới dạng độ C.

Muốn chế tạo được mạch đô nhiệt độ LM35 ADC0808, bạn cần có một số linh kiện chính như sau:

  • Cảm biến nhiệt độ LM35:
    • Đơn vị nhiệt độ:°C

    • Nhiệt độ thay đổi tuyến tính: 10mV/°C

    • Độ chính xác ±0.5°C tại 25°C

    • Giới hạn đo từ -55°C đến 150°C

    • Nguồn hoạt động từ 3-5.5V

    • LM35 có hiệu năng cao, công suất tiêu thụ 60uA

    • Kiểu đóng gói chân TO-92

[AT89S52]-Mạch-đo-nhiệt-độ-LM35-ADC0808-hiển-thị-LCD1602

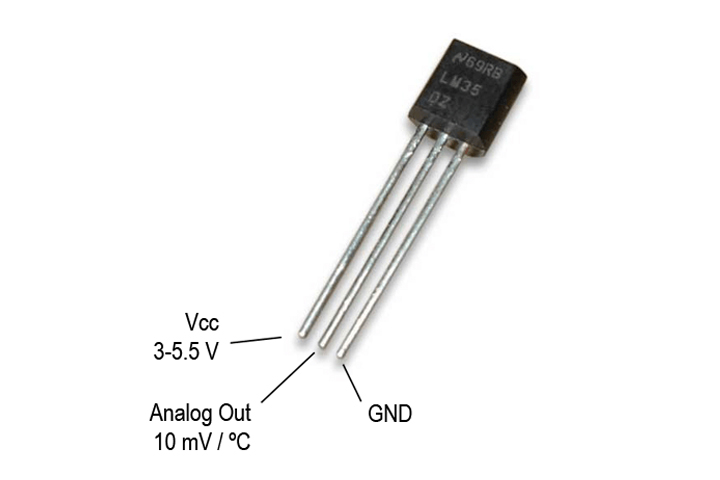

Cảm Biến Nhiệt Độ LM35

  • ADC0808:
    • Số bit: 8

    • Tốc độ lấy mẫu mỗi giây: 10K

    • Số đầu vào: 8

    • Loại đầu vào: đơn

    • Cấu hình: MUX-S / H-ADC

    • Nguồn điện: 4,5-6V

    • Số chân: 28 Chân

[AT89S52]-Mạch-đo-nhiệt-độ-LM35-ADC0808-hiển-thị-LCD1602

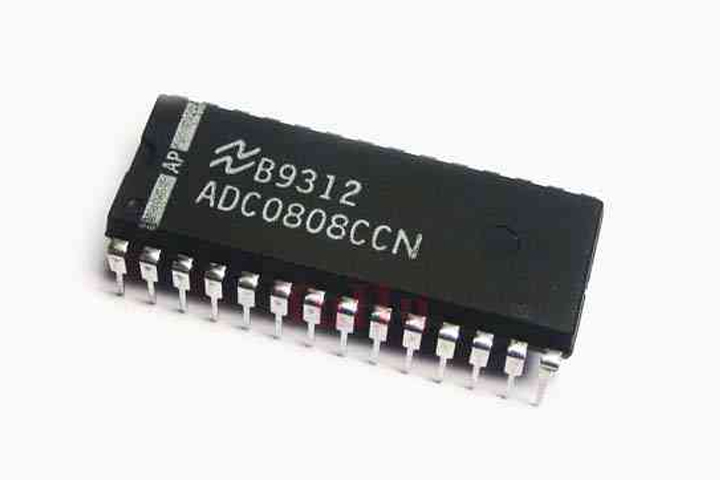

ADC0808CCN

  • Màn hình LCD1602:
    • Điện áp hoạt động là 5 V.

    • Kích thước: 80 x 36 x 12.5 mm

    • Chữ đen, nền xanh lá

    • Khoảng cách giữa hai chân kết nối là 0.1 inch

    • Tiện dụng khi kết nối với Breadboard.

[AT89S52]-Mạch-đo-nhiệt-độ-LM35-ADC0808-hiển-thị-LCD1602

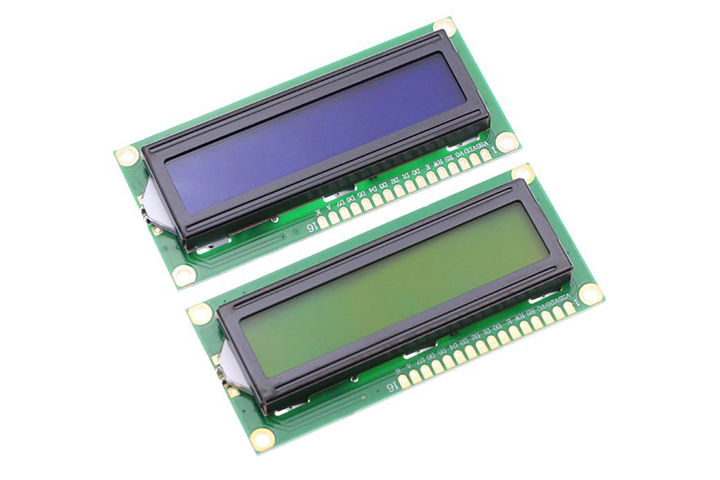

Màn Hình LCD1602

  • Ngoài ra còn có một số linh kiện phụ đi kèm: tụ gốm, biến trở, thanh jump,...





[AT89S52]-Mạch-đo-nhiệt-độ-LM35-ADC0808-hiển-thị-LCD1602

[AT89S52] Mạch đo nhiệt độ LM35 ADC0808 hiển thị LCD1602

[AT89S52]-Mạch-đo-nhiệt-độ-LM35-ADC0808-hiển-thị-LCD1602

[AT89S52] Mạch đo nhiệt độ LM35 ADC0808 hiển thị LCD1602

[AT89S52]-Mạch-đo-nhiệt-độ-LM35-ADC0808-hiển-thị-LCD1602

[AT89S52] Mạch đo nhiệt độ LM35 ADC0808 hiển thị LCD1602



Hi vọng Mạch đo nhiệt độ LM35 ADC0808 hiển thị LCD1602 của chúng tôi sẽ giúp ích cho bạn trong quá trình học tập và làm việc. Nếu như bạn có nhu cầu làm đồ án, hỗ trợ làm đồ án, hỗ trợ kĩ thuật, hãy để lại lời nhắn phía dưới bài viết hoặc liên hệ theo:

  • Email: kithuat.lk3M@gmail.com
  • SĐT: 0969 477 417
  • Địa chỉ: Số 28, Ngõ 106, đường Lê Thanh Nghị, Quận Hai Bà Trưng, Hà Nội
