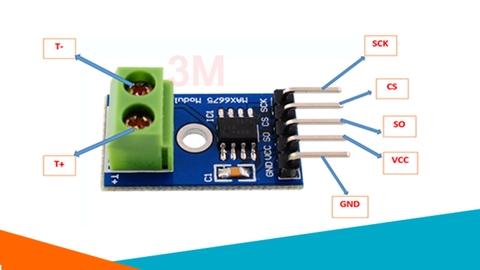

Module MAX6675 + TCS230

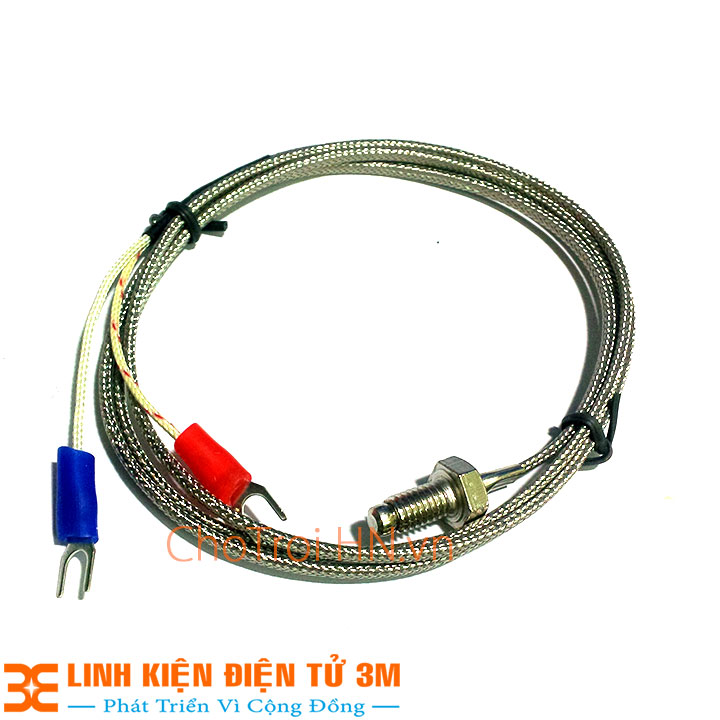

Module MAX6675 cùng với dây nhiệt điện trở M6 dùng để đo nhiệt độ từ 0-300*C.

Module sử dụng giao tiếp SPI giao tiếp với Arduino. Thư viện cho MAX6675 kèm theo code cho Arduino.



cách sử dụng module max6675, tcs230



cách sử dụng module max6675, tcs230 1



Arduino

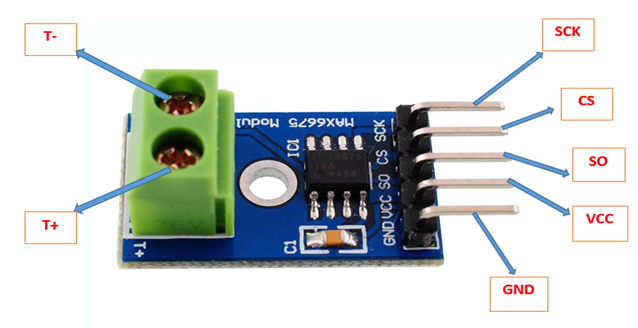

Module MAX6675

VCC

VCC

GND

GND

D8

CS

D9

SCK

A4

SO



cách sử dụng module max6675, tcs230 2

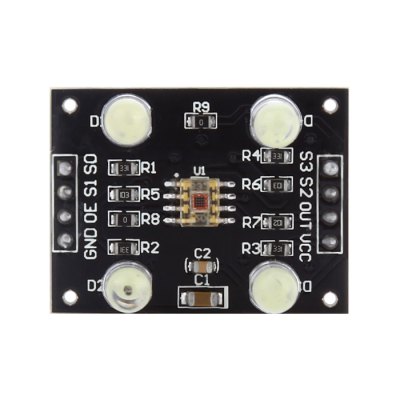

Module TCS230 V1 +V2 module cảm biến dùng để đo màu sắc 3 màu cơ bản Red (Đỏ), Green (Xanh lá), Blue (Xanh dương).

cách sử dụng module max6675, tcs230 3

Module TCS230 V1

cách sử dụng module max6675, tcs230 4

Module TCS230 V2

Arduino

Module TCS230 V1

VCC

VCC

GND

GND

D3

OUT

D12

S2

D13

S3

D10

S1

D11

S0



Arduino

Module TCS230 V2

VCC

VCC

GND

GND

D2

OUT

D4

S2

D5

S3

D7

S1

D6

S0

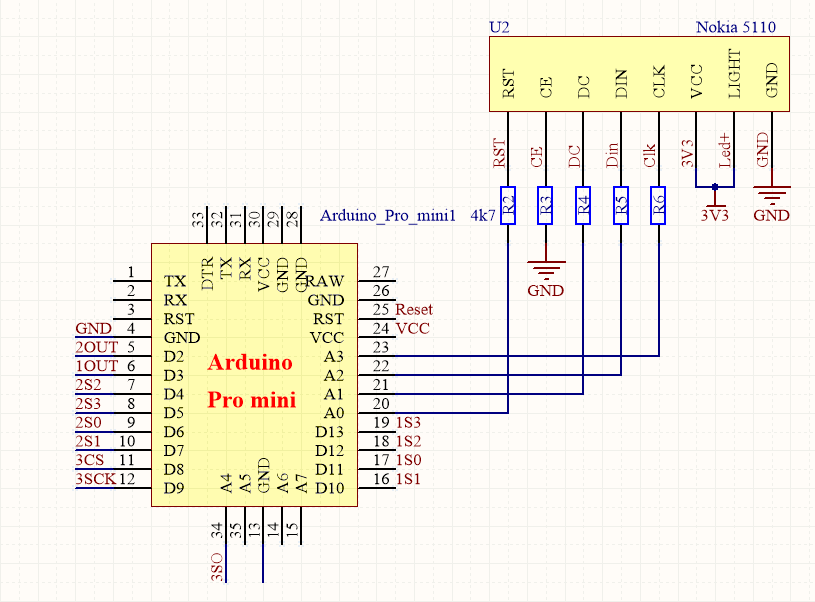

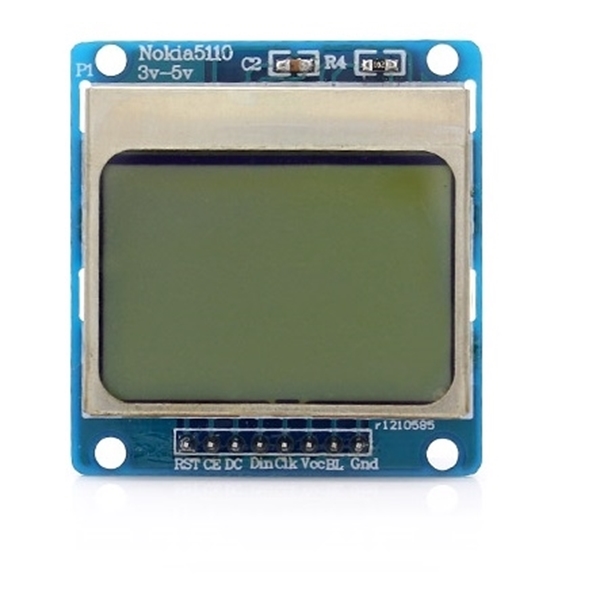

LCD Nokia5110 sử dụng thư viện PCD8544_NOKIA_5110_HOANG_SA.zip tiện lợi và dễ dàng sử dụng.



cách sử dụng module max6675, tcs230 5

Chú ý: LCD Nokia 5110 sử dụng nguồn 3V3 và các chân tín hiệu của nó cần mắc nối tiếp với điện trở khoảng 4,7k để đảm bảo hoạt động tốt.



cách sử dụng module max6675, tcs230 6



Tải file mạch: TẠI ĐÂY
