Đánh Giá Chi Tiết Phần Mềm Vẽ Proteus | Phần Mềm Vẽ Mạch

Đăng bởi CTV MKT vào lúc 09/11/2019

Khi nhắc tới Proteus, người ta sẽ nghĩ đến một công cụ vẽ thiết kế 3D được coi là tốt và hiện đại nhất hiện nay. Phần mềm được tối ưu với những tính năng quan trọng nhất đó chính là mô phỏng một bảng mạch. Trong bài này, mình sẽ cùng các bạn đi tìm hiểu chi tiết về phần mềm vẽ mạch Proteus

phan-mem-ve-mach-dien-tu

Sơ Lược Về Phần Mềm Proteus

Phần mềm vẽ Proteus là phần mềm vẽ mạch điện tử được phát triển bởi công ty Lancenter Electronics. Phần mềm có thể mô tả hầu hết các Linh Kiện Điện Tử thông dụng hiện nay, đặc biệt hỗ trợ cho cả các phần mềm như 8051, PIC, Motorola, AVR.

Proteus có khả năng mô phỏng hoạt động của các mạch điện tử bao gồm phần thiết như kế mạch và viết trình điều khiển cho các loại vi điều khiển như MCS-51, AVR, PIC…

Có 2 chương trình trong phần mềm đó là ARES dùng trong vẽ mạch in và ISIS sử dụng cho mô phỏng mạch. Trong 2 chương trình này thì ISIS có phần nổi bật hơn so với ARES. ISIS đã được phát triển trong 12 năm và có tới hơn 12000 người dùng trên khắp thế giới ( chắc chắn con số hiện tại đã tăng hơn rất nhiều. Điểm nổi bật của chúng đó là khả năng mô phỏng hoạt động của các vi điều khiển mà không cần dùng thêm bất kỳ một phần mềm phụ trợ nào khác. Từ phần mềm ISIS có thể dễ dàng chuyển sang ARES hoặc bất kỳ phần mềm vẽ mạch in khác.

Hình ảnh mạch điện được tạo bởi ISIS rất đẹp và dễ nhìn, chúng cho phép ta tùy chọn các đường nét, các màu sắc mạch điện hoặc các thiết kế theo các templates. Ngoài ra phần mềm mô phỏng mạch của Protues có khả năng sắp xếp các đường mạch và vẽ điểm giao mạch tự động.

Tìm hiểu về phần mềm vẽ mạch tương tự Altium Designer Tại đây

phan-mem-ve-mach-dien-tu-protues

Những Đặc Điểm Nổi Bật Của Proteus:

  • Có khả năng mô phỏng hầu hết trình điều khiển cho vi điều khiển
  • Chọn đối tượng và thiết lập thông số cho đối tượng dễ dàng
  • Xuất ra file Netlist tương thích với các chương trình làm mạch in thông dụng.
  • Xuất file thống kê linh kiện cho mạch
  • ISIS tích hợp nhiều công cụ giúp cho việc quản lý mạch điện lớn, mạch điện có thể lên đến hàng ngàn linh kiện phục vụ cho thiết kế mạch chuyên nghiệp.
  • Thiết kế theo cấu trúc (hierachical design)
  • Khả năng tự động đánh số linh kiện

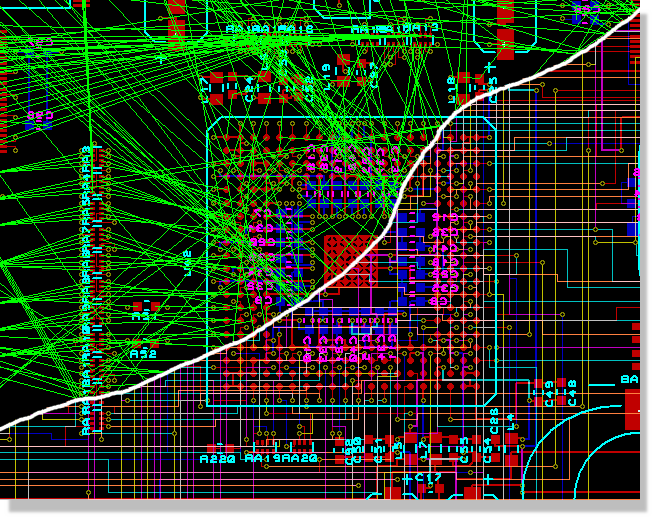

phan-mem-ve-mach-dien-tu-Proteus

Các Bước Chính Sử Dụng Proteus:

Bước 1: Khởi động chương trình Proteus Professional

Bước 2: Mở chương trình ISIS Professional

Bước 3: Lấy các linh kiện từ thư viện của Proteus

Bước 4: Đưa linh kiện ra ngoài màn hình thiết kế

Bước 5: Thay đổi thông số kỹ thuật của linh kiện điện tử cho phù hợp

Bước 6: Bố trí, sắp xếp lại linh kiện cho hợp lý

Bước 7: Nối dây

Bước 8: Kiểm tra sơ đồ mạch nguyên lý

Cấu Hình Đề Xuất Của Phần Mềm Proteus:

- Hệ điều hành: window 7, 8, 10 ( lưu ý chỉ 64 bit)

- Ram 16G (8G vẫn chấp nhận chạy được)

- Bộ nhớ: 10G

- Card đồ họa: có hiệu suất cao từ DirectX 10 hoặc cao hơn

- Màn  hình: màn hình kép với độ phân giải màn hình từ 2560 × 1440 (hoặc tốt hơn)

Trên đây là một vài đánh giá chi tiết về phần mềm Proteus mong rằng sẽ có ích cho các bạn. Hiện Phần mềm có phiên bản mới nhất là 8.8, việc tải cũng rất dễ dàng. Cảm ơn các bạn đã luôn quan tâm và tìm đọc các bài viết của Linh Kiện Điện Tử 3M.
