Module Cảm Biến Góc Nghiêng 1 Kênh SW520 (Tilt Sensor)

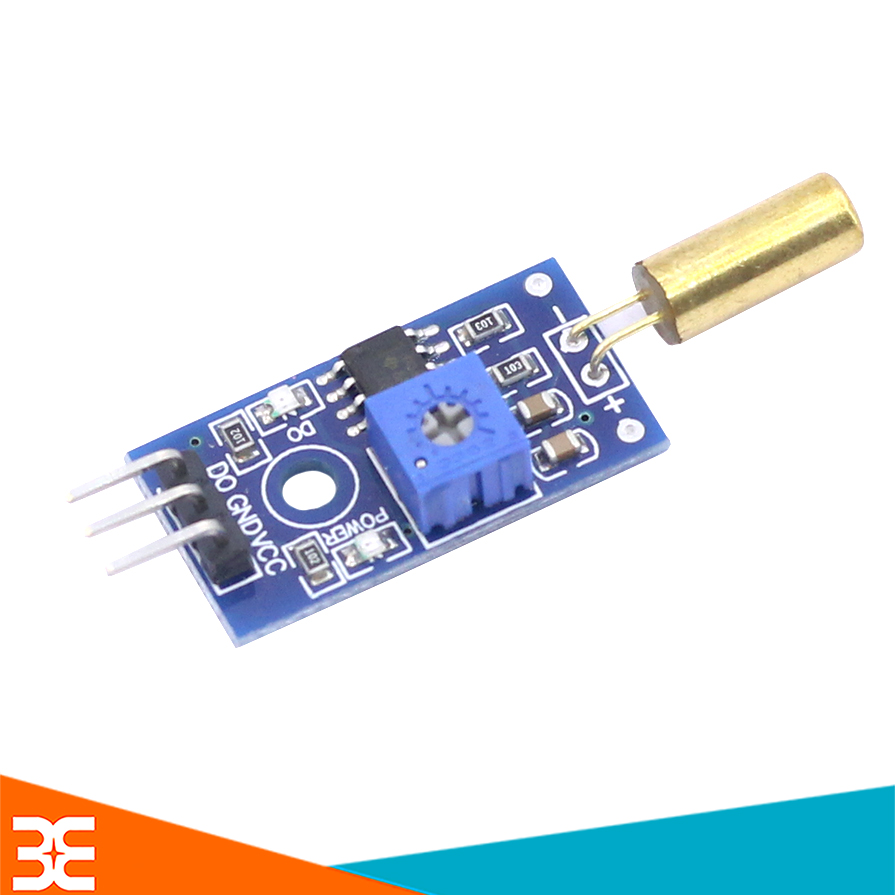

Module Cảm Biến Góc Nghiêng 1 Kênh SW 520

Module Cảm Biến Góc Nghiêng SW 520 được sử dụng để phát hiện nghiêng, hoặc các rung động của vật thể cảm biến xuất tín hiệu dạng Digital được ứng dụng nhiều trong các thiết bị chống trộm. Module cảm biến có độ nhạy cao sử dụng biến trở có thể điều chỉnh được và dễ dàng sử dụng.

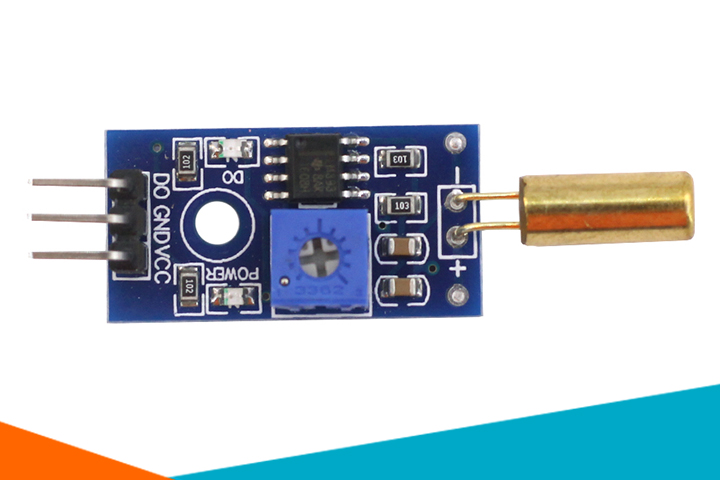

Module Cảm Biến Góc Nghiêng 1 Kênh SW 520

Thông Số Kỹ Thuật Của Module SW 520

• Điện áp: 3.3~5VDC
• IC: LM393.
• Cảm biến: SW-520.
• Tín hiệu đầu ra dạng: Digital TTL.
• Kích thước PCB: 30x16mm.
• Thứ tự chân:
  • AO: Tín hiệu Analog
  • DO: Tín hiệu ra 0.1
  • GND

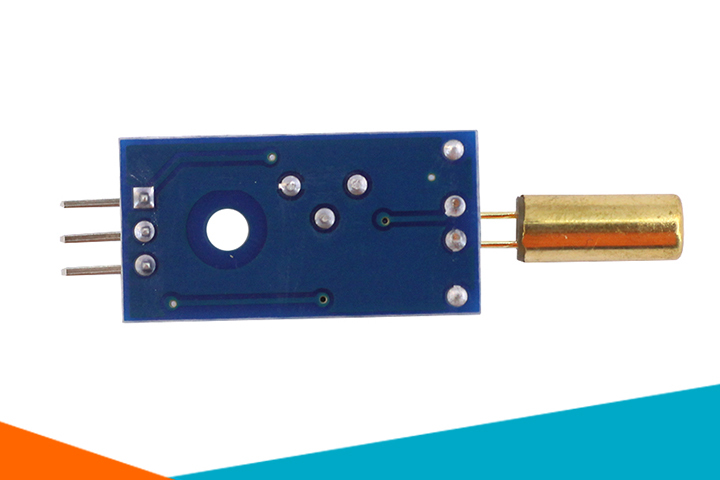

Mặt Sau Module Cảm Biến Góc Nghiêng 1 Kênh SW 520

Tài Liệu:

code mẫu:

void setup()
{
  Serial.begin(9600);
}

void loop()
{
  Serial.println(digitalRead(3));
}

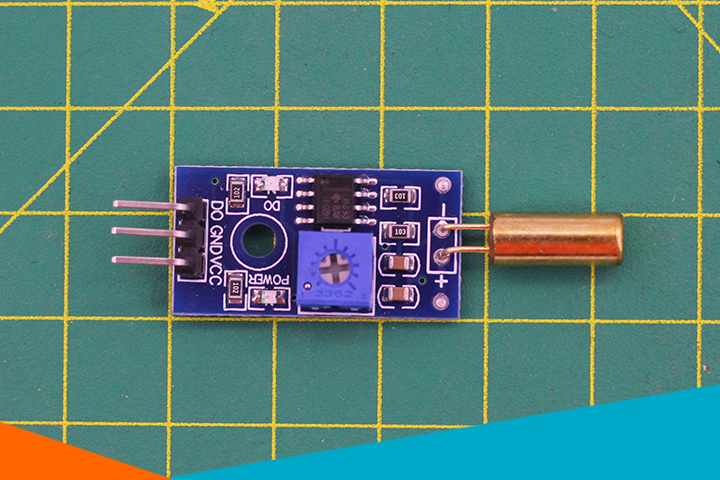

Kích Thước Thực Tế Module Cảm Biến Góc Nghiêng 1 Kênh SW 520

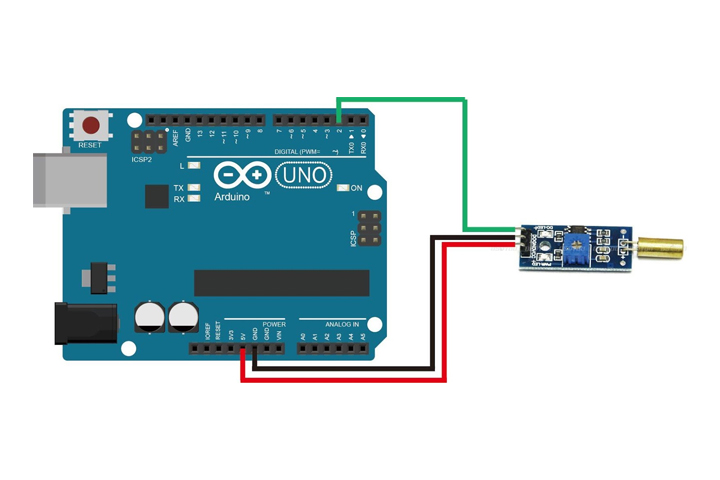

Cách Kết Nối Module Cảm Biến Góc Nghiêng 1 Kênh SW 520
