Module Cảm Biến Hall A3144

Module Cảm Biến Hall A3144

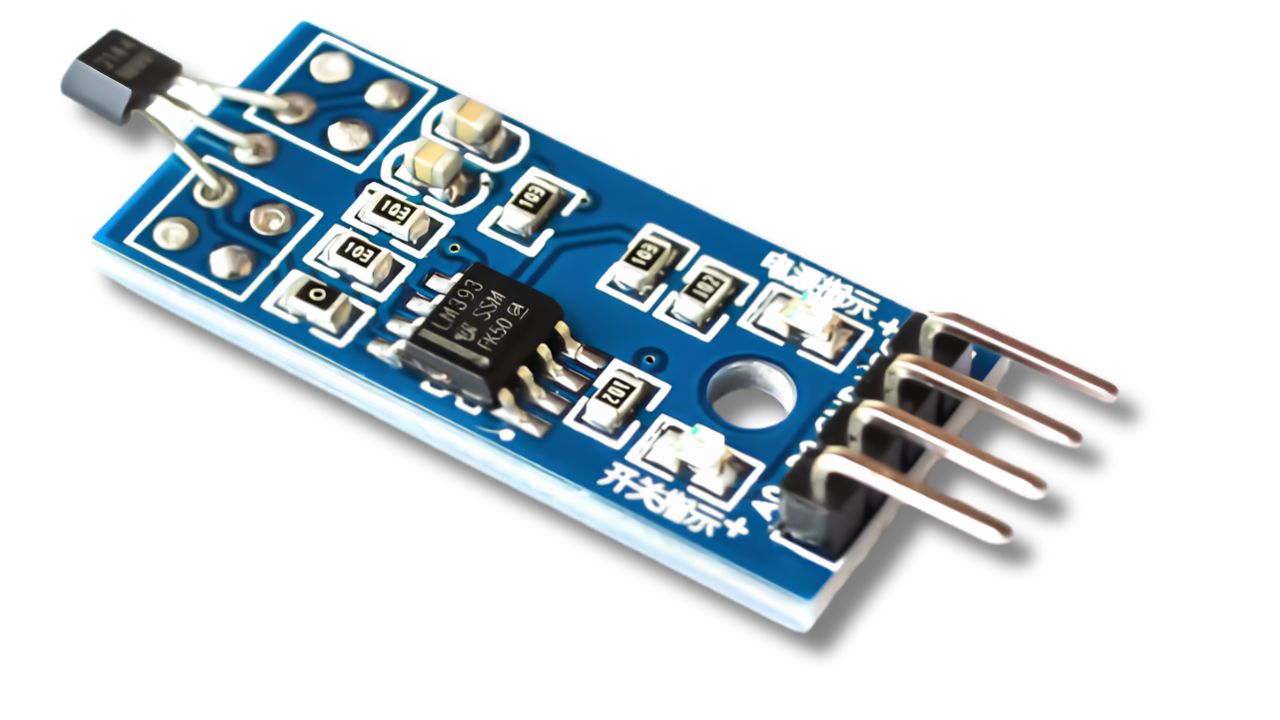

Module Cảm biến Hall A3144

1. CẤU TẠO VÀ ĐẶC ĐIỂM

- Cảm biến Hall 3144: loại kỹ thuật số, chỉ có hai trạng thái ON/OFF

- Điện áp hoạt động: Thường 4.5 V - 24V

- Tín hiệu ra: mức logic 0 khi phát hiện từ trường nam châm ( cục phù hợp), và 1 khi không có từ trường.

- Kích thước module: nhỏ gọn, có 3 chân VCC - GND - OUT

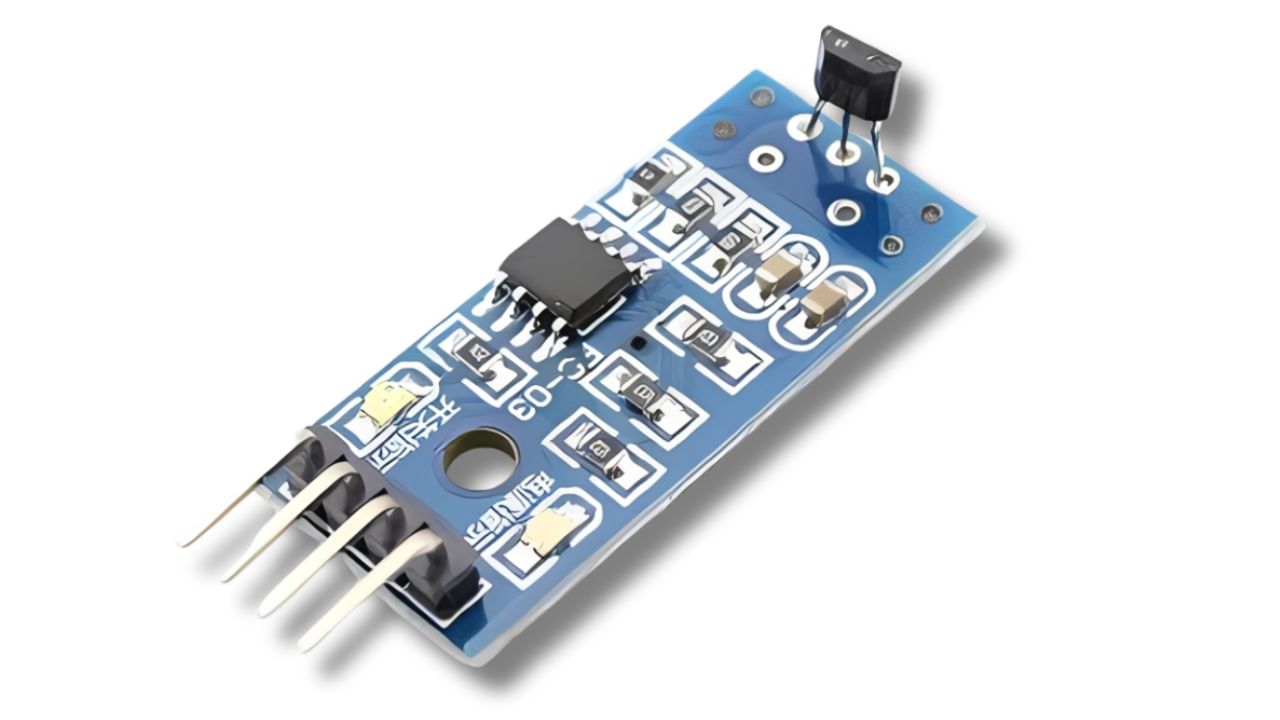

Cấu tạo và đặc điểm của cảm biến Hall A3144

2. ỨNG DỤNG PHỔ BIẾN

- Đếm vòng quay( gắn nam chân lên trục quay, mỗi lần quay qua cảm biến sẽ phát xung)

- Phát hiện vị trí hoặc tốc độ động cơ.

- Làm công tắc từ ( chỉ bật khi có nam châm)

- Dùng cửa an toàn, khoá từ, hoặc robot.

Thông số kỹ thuật của cảm biến Hall A3144

3. THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN HALL A3144

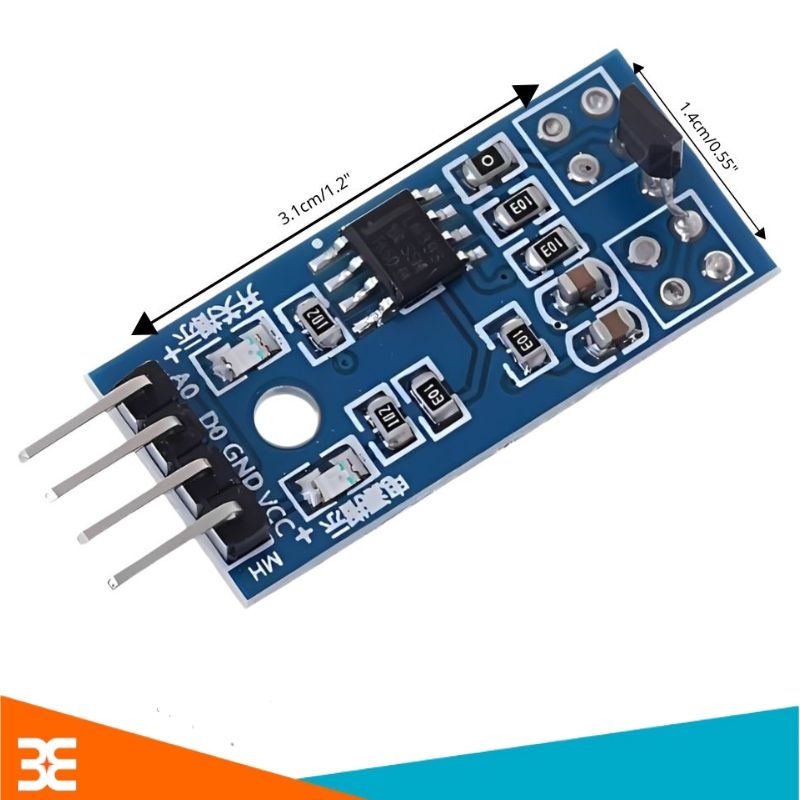

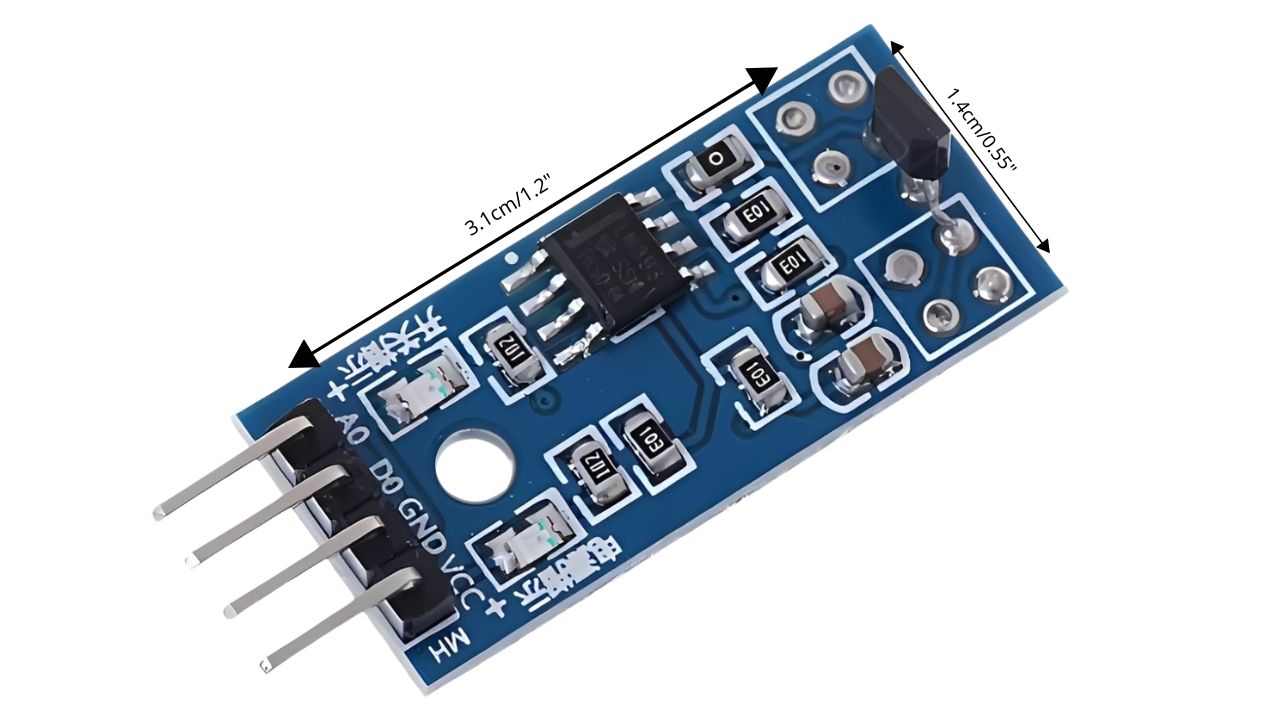

- Kích thước bo mạch: Khoảng 2.7cm x 1.4cm

- Nguồn vào: 5V DC ( Hoặc từ 4.5V- 24V)

- Đầu ra: Tín hiệu số ( Digital: 0 hoặc 1)

- Dòng tiêu thụ: Khoảng 4.4 mA

- Led phát hiện từ trường: màu đỏ

- Led cảnh báo nguồn: màu xanh

- Hoạt động dựa trên nguyên lý: khi có từ trường ( nam châm) biến thiên qua đầu cảm biến mưa thì sẽ có sự thay đổi trạng thái ở 2 chân D0 và A0.
