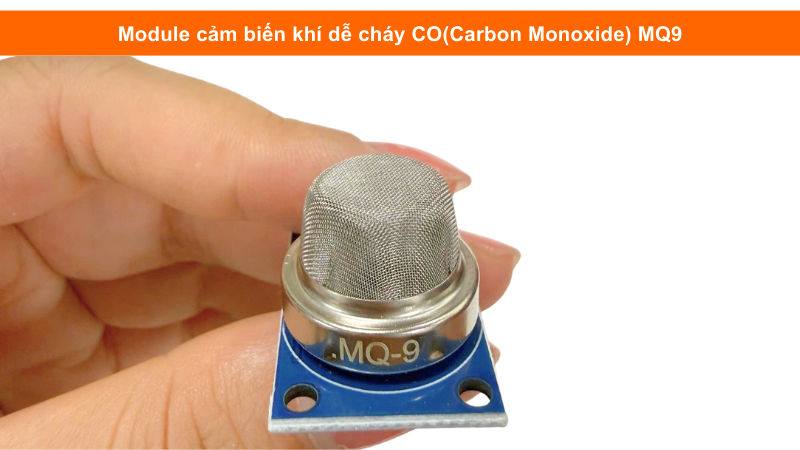

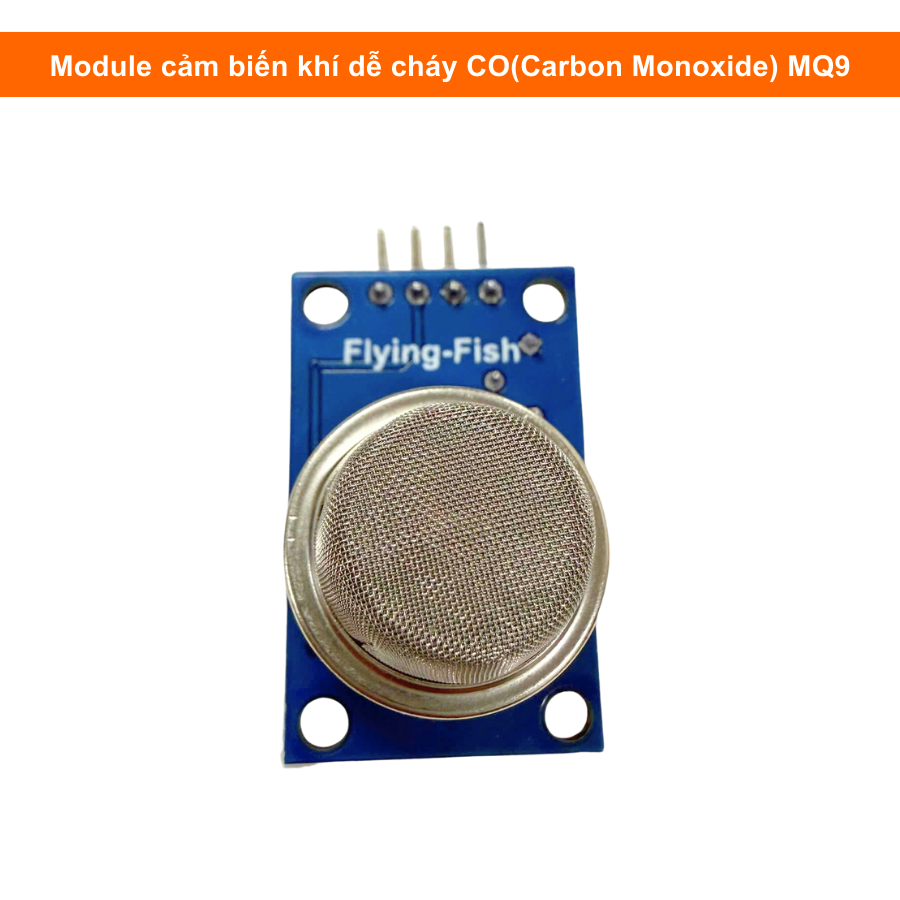

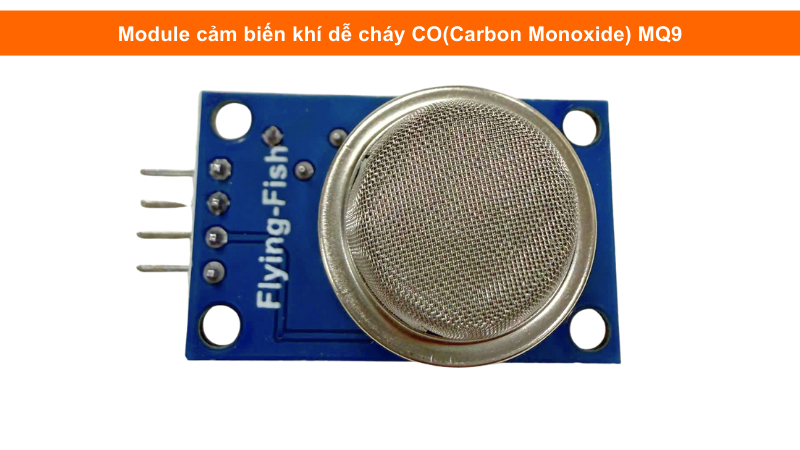

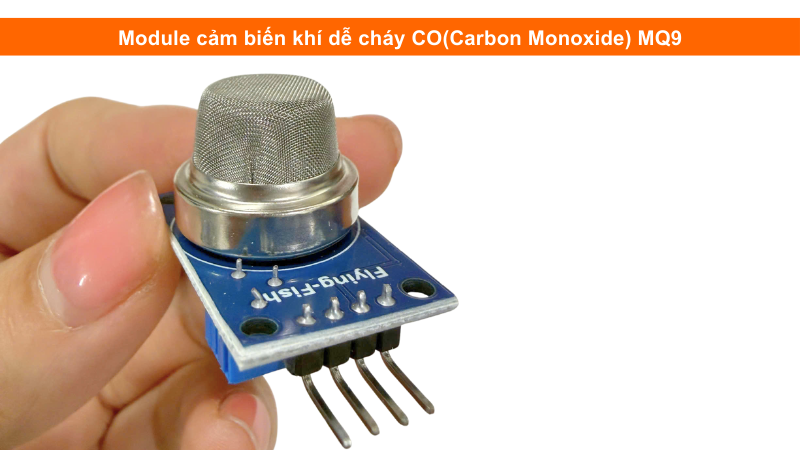

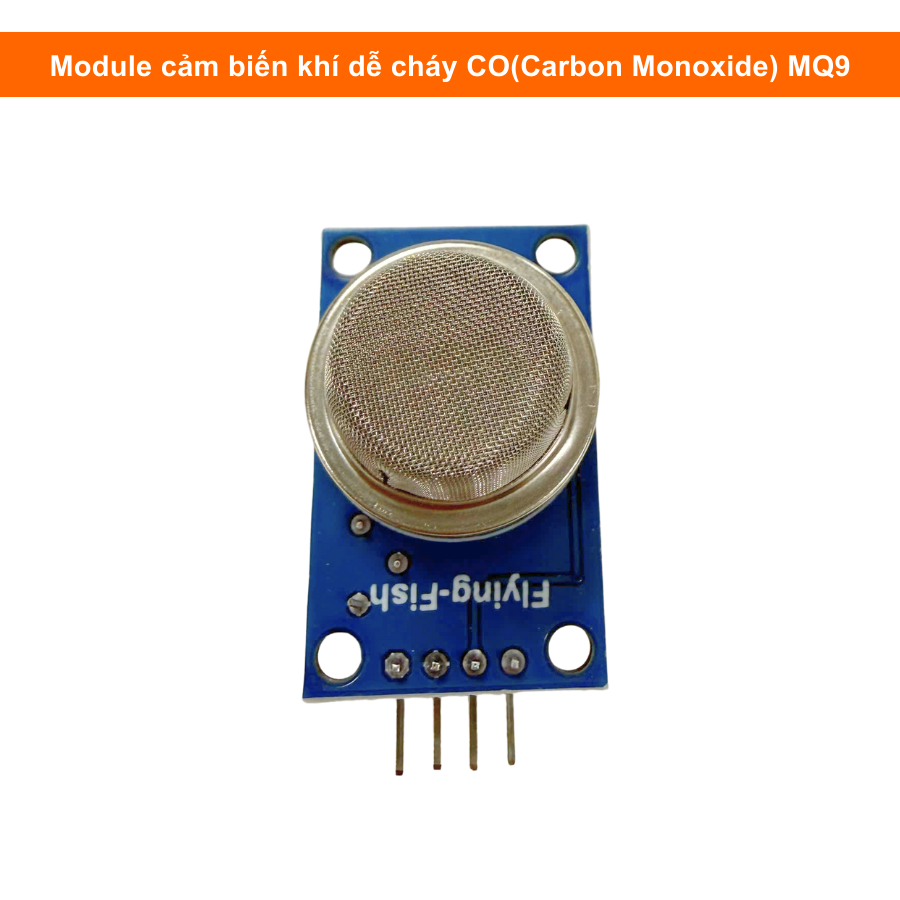

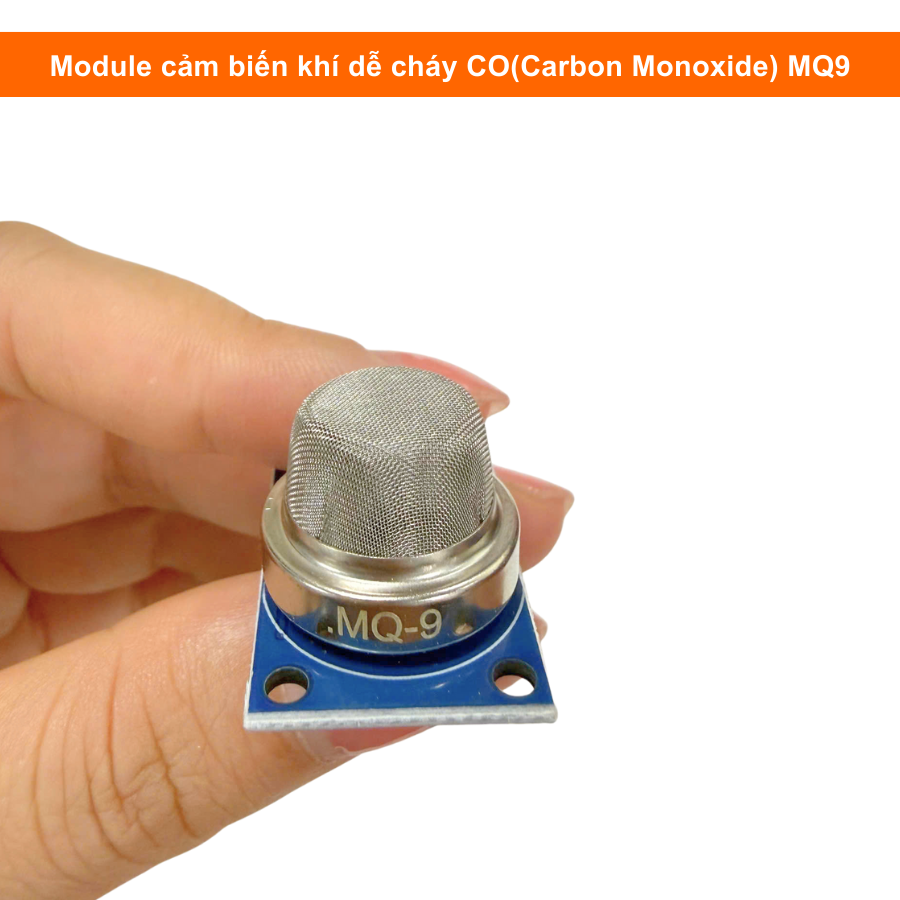

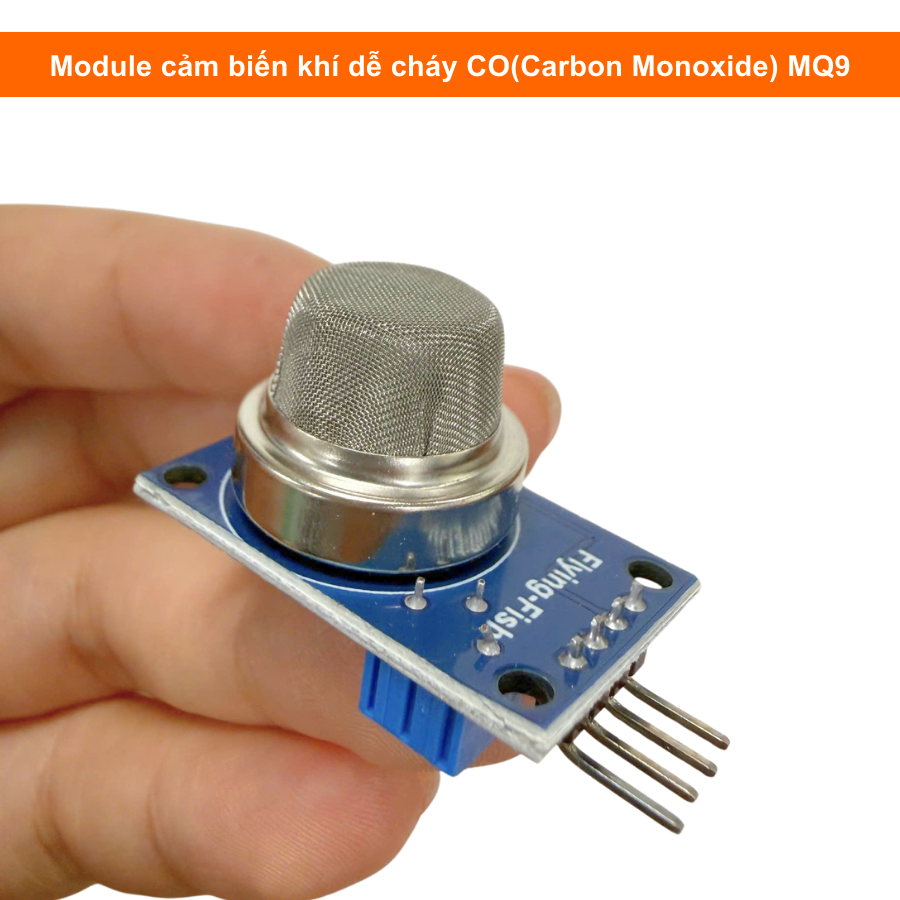

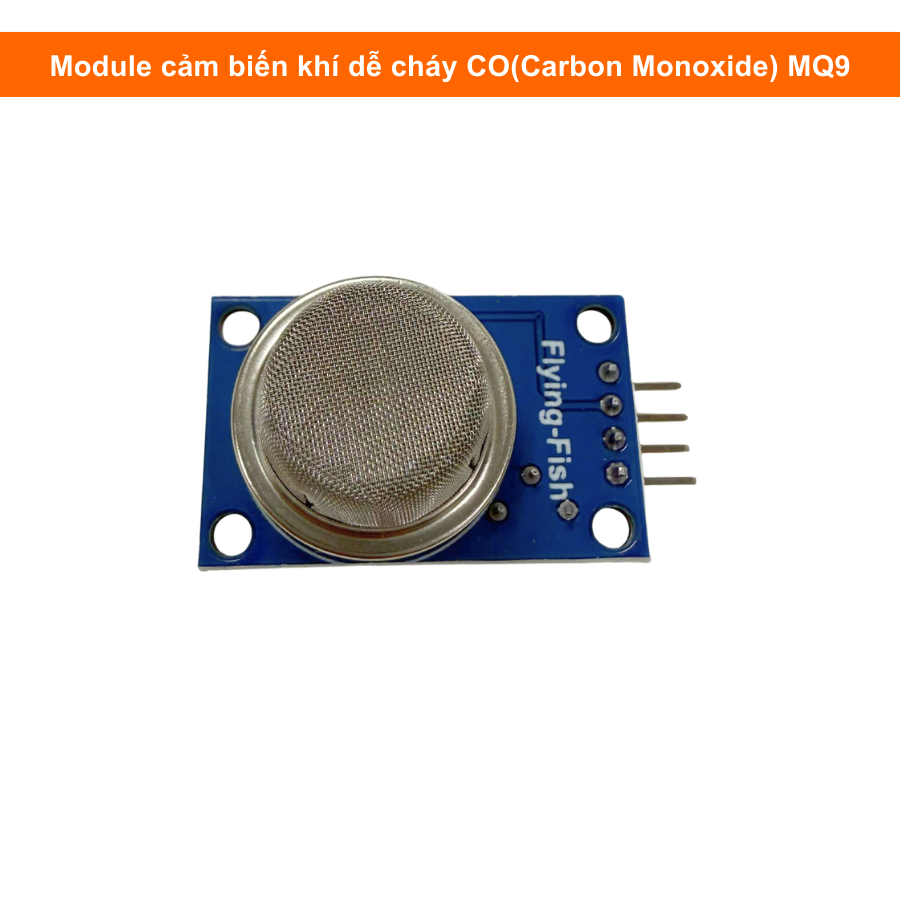

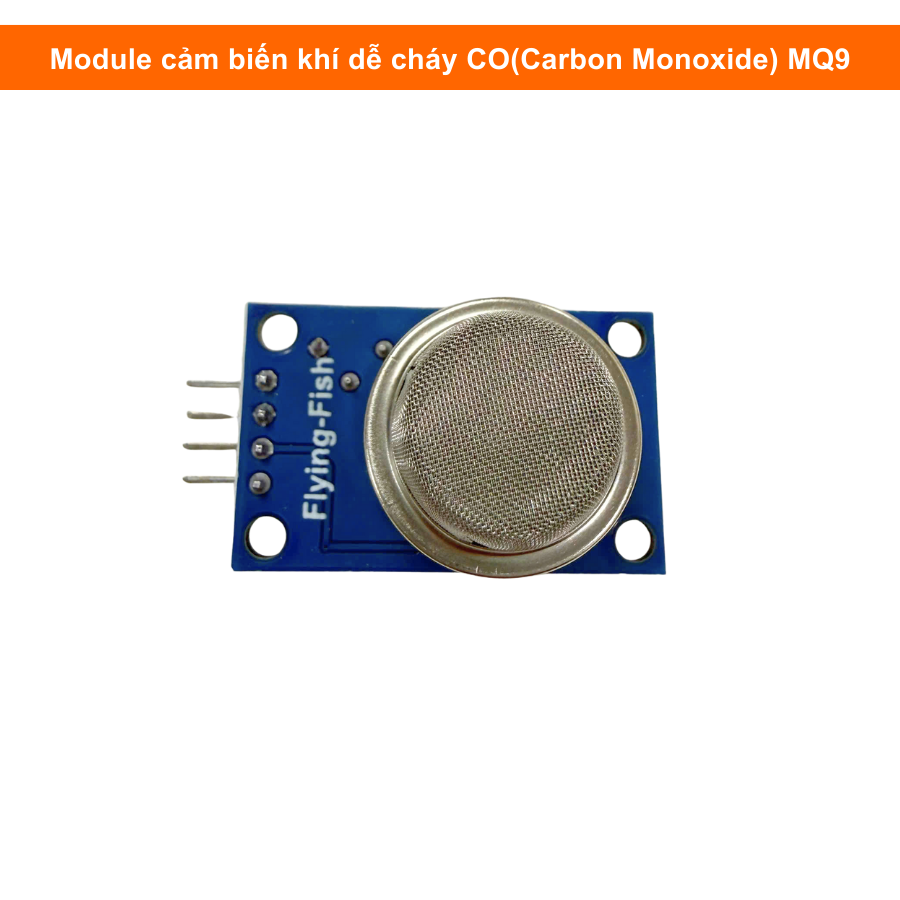

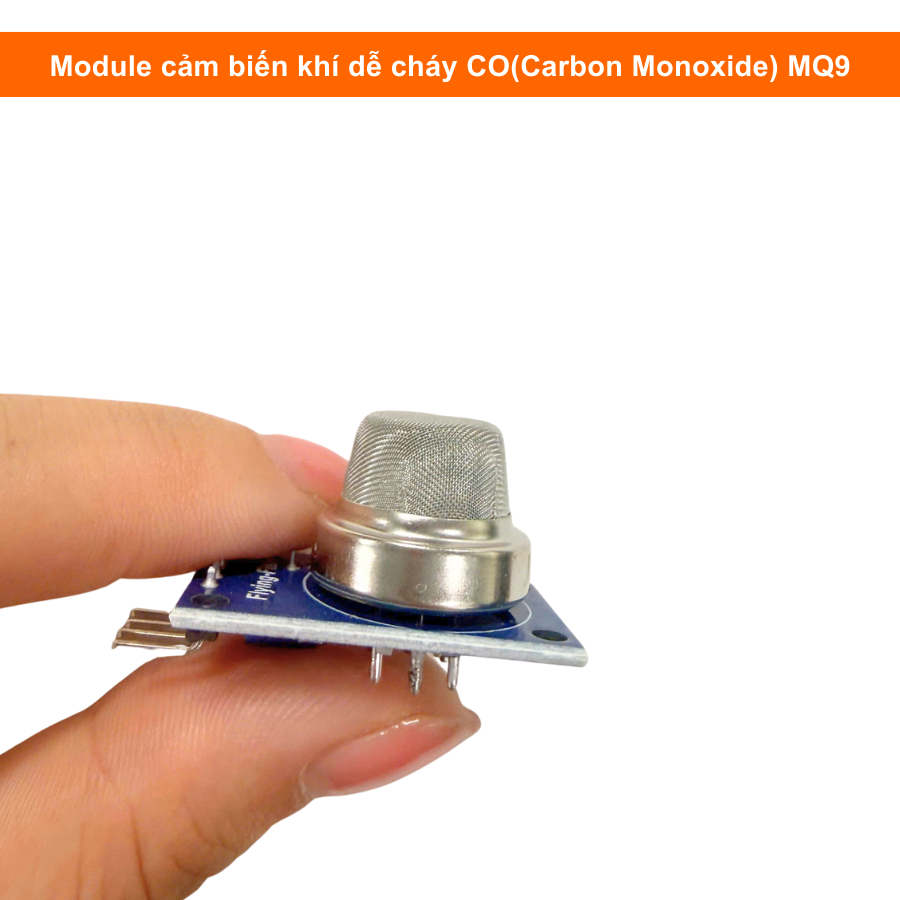

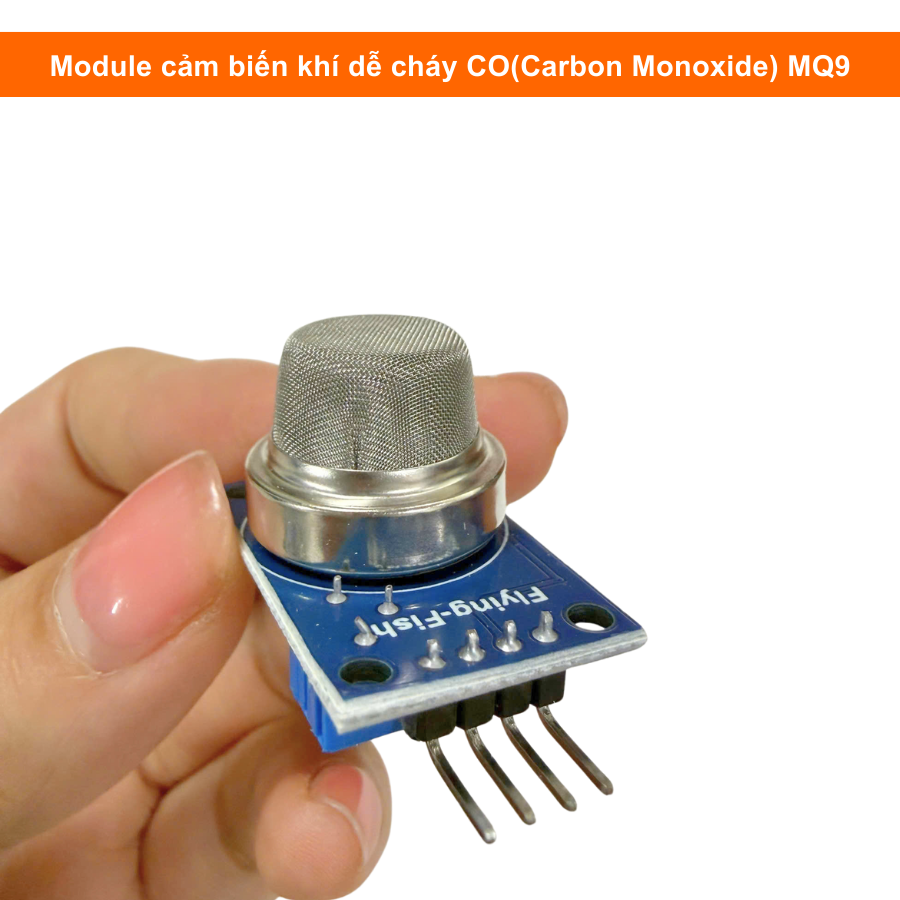

Module Cảm Biến Khí Dễ Cháy CO (Carbon Monoxide) MQ-9 | Linh kiện 3M

Module cảm biến khí MQ-9 là cảm biến đa năng, chuyên dùng để phát hiện khí Carbon Monoxide (CO) và các loại khí dễ cháy như Metan (CH₄), LPG, khí than trong không khí.

Cảm biến MQ-9 có độ nhạy cao, thời gian đáp ứng nhanh, tích hợp mạch so sánh LM393, cho phép xuất tín hiệu Analog (AO) và Digital (DO) trong dải điện áp 0–5V, giúp dễ dàng kết nối với Arduino, ESP8266, ESP32, STM32 và các hệ thống giám sát an toàn.

Sản phẩm thường được ứng dụng trong hệ thống báo động rò rỉ gas, cảnh báo khí CO, nhà thông minh và môi trường công nghiệp, với khả năng giảm nhiễu từ rượu và khói thuốc so với một số cảm biến khí thông thường.

Đặc Điểm Nổi Bật Của Module MQ-9

• Phát hiện đa loại khí: CO, Metan (CH₄), LPG, khí than
• Đầu ra linh hoạt:

                - Analog Output: Điện áp tỷ lệ với nồng độ khí

                - Digital Output: Tín hiệu ON/OFF theo ngưỡng cài đặt

• Độ nhạy có thể điều chỉnh bằng biến trở trên module
• Đáp ứng nhanh, hoạt động ổn định
• Dễ tích hợp vào các hệ thống cảnh báo và IoT

Thông Số Kỹ Thuật Module Cảm Biến MQ-9

• Loại cảm biến: Cảm biến khí CO & khí dễ cháy (MQ-9)
• Khí phát hiện:

              - Carbon Monoxide (CO)

              - Metan (CH₄), LPG, khí than

• Dải phát hiện CO: 10 – 1.000 ppm
• Điện áp hoạt động: 3V – 5V DC
• Công suất tiêu thụ: Khoảng 150mA (ở 5V)
• IC so sánh: LM393
• Ngõ ra tín hiệu: Analog & Digital (0 – 5V)
• Nhiệt độ hoạt động: -10°C ~ 50°C

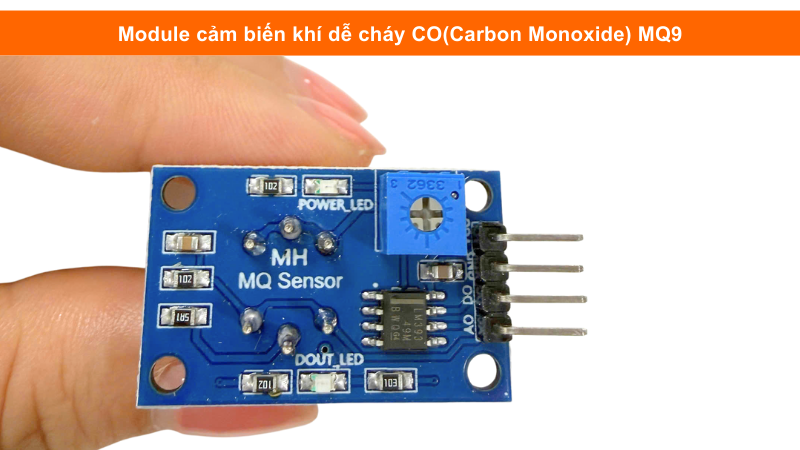

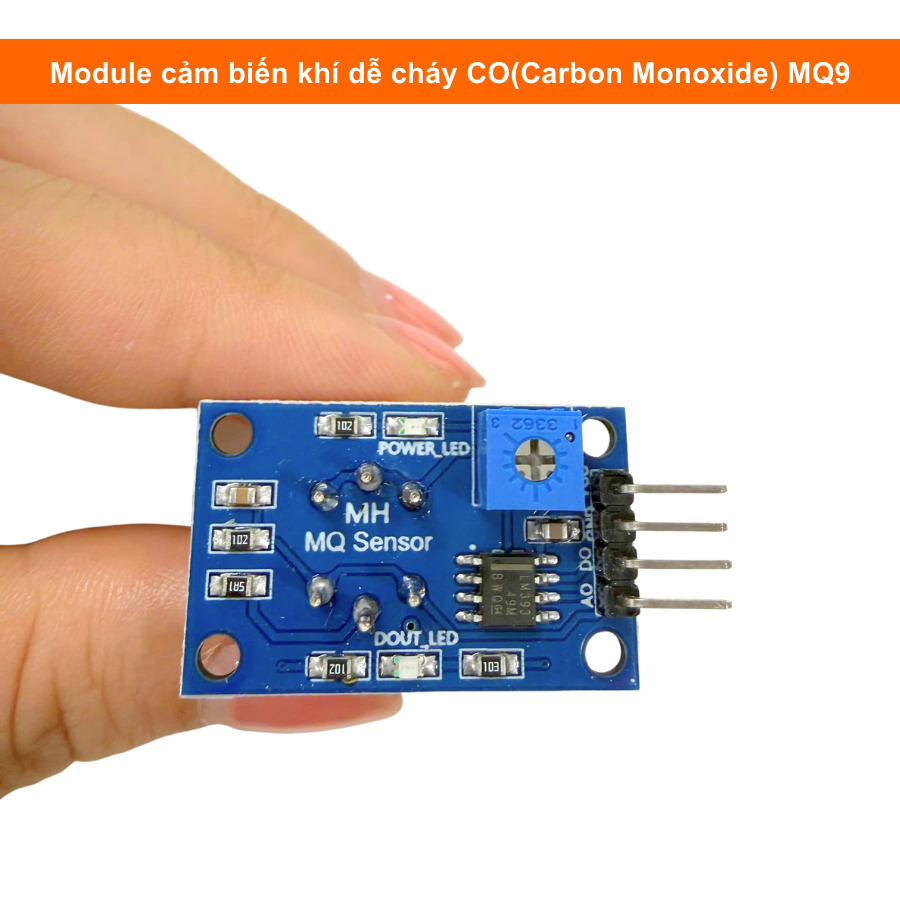

Cấu Tạo & Chân Kết Nối Module MQ-9

• VCC / V+: Chân cấp nguồn 3 – 5V DC
• GND / V-: Chân mass (0V)
• AOUT (Analog Output): Tín hiệu analog tỷ lệ với nồng độ khí
• DOUT (Digital Output): Tín hiệu số HIGH/LOW khi nồng độ khí vượt ngưỡng
• Biến trở: Dùng để điều chỉnh ngưỡng kích hoạt tín hiệu Digital

Nguyên Lý Hoạt Động

- Cảm biến MQ-9 sử dụng vật liệu SnO₂ và có mạch gia nhiệt bên trong. Khi có khí CO hoặc khí dễ cháy tiếp xúc với bề mặt cảm biến, điện trở của cảm biến thay đổi.

- Tín hiệu này được:

• Xuất ra AOUT dưới dạng điện áp analog
• So sánh với ngưỡng cài đặt thông qua IC LM393, tạo ra tín hiệu DOUT để kích hoạt cảnh báo

Ứng Dụng Của Module Cảm Biến MQ-9

• Hệ thống báo động khí CO
• Phát hiện rò rỉ gas gia đình
• Hệ thống an toàn nhà thông minh
• Giám sát an toàn nhà máy, xưởng sản xuất
• Dự án Arduino, ESP32, IoT
• Thiết bị nghiên cứu và giảng dạy STEM

Lưu ý khi sử dụng

• Cảm biến cần thời gian làm nóng ban đầu (preheat) để đo chính xác
• Nên sử dụng nguồn ổn định, do mạch gia nhiệt tiêu thụ dòng tương đối lớn
• Luôn nối chung GND giữa module và vi điều khiển
• Điều chỉnh biến trở để phù hợp môi trường thực tế
• Tránh môi trường ẩm cao hoặc có hóa chất ăn mòn
