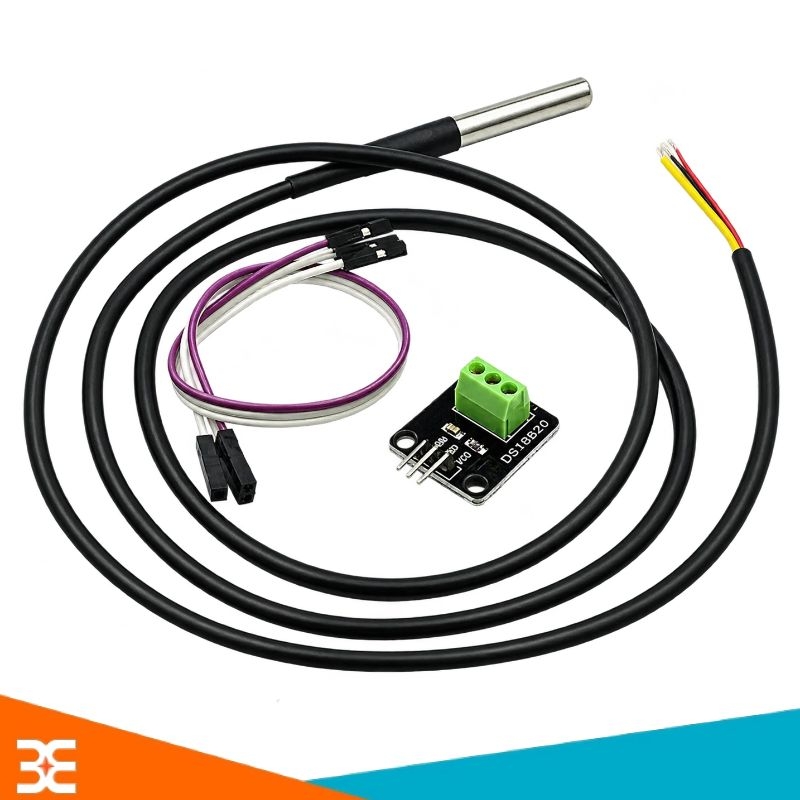

Cảm biến nhiệt độ chống nước DS18B20 MKE-S15

Cảm biến nhiệt độ chống nước DS18B20 MKE-S15 là cảm biến nhiệt độ dạng đầu dò chống nước, sử dụng tín hiệu số để gửi kết quả đo đến bộ điều khiển. Thiết kế đầu dò nối dây giúp bố trí điểm đo tách biệt với bo mạch, thuận tiện trong các mô hình theo dõi nhiệt độ nước, bể chứa và môi trường.

Đặc điểm nổi bật

• Giao tiếp 1-Wire: Sử dụng một đường dữ liệu cùng chân nguồn và mass, giúp tiết kiệm chân kết nối trên vi điều khiển.

• Đầu ra kỹ thuật số: Đọc trực tiếp dữ liệu nhiệt độ qua giao thức 1-Wire, không cần bộ chuyển đổi ADC bên ngoài.

• Độ phân giải tùy chỉnh: DS18B20 hỗ trợ 9–12 bit, cho phép lựa chọn giữa mức chi tiết của kết quả và thời gian chuyển đổi.

• Hỗ trợ nhiều cảm biến: Mỗi DS18B20 có mã định danh 64 bit riêng, cho phép kết nối nhiều cảm biến trên cùng bus khi thiết kế đường dây phù hợp.

• Đầu dò chống nước: Thuận tiện cho việc đo nhiệt độ chất lỏng tại những vị trí khó đặt bo mạch trực tiếp.

Thông số kỹ thuật

• Mã sản phẩm: MKE-S15.

• Cảm biến sử dụng: DS18B20.

• Loại tín hiệu: Digital.

• Giao tiếp: 1-Wire.

• Điện áp hoạt động của IC DS18B20: 3,0–5,5VDC.

• Dải đo của IC DS18B20: −55°C đến +125°C.

• Độ chính xác của IC: ±0,5°C trong khoảng −10°C đến +85°C.

• Độ phân giải: 9, 10, 11 hoặc 12 bit.

• Bước phân giải ở chế độ 12 bit: 0,0625°C; đây không phải độ chính xác đo.

• Kiểu đầu dò: Dạng ống kim loại nối dây.

Ứng dụng

• Theo dõi nhiệt độ nước trong mô hình bể cá, thủy canh.

• Xây dựng thiết bị hiển thị hoặc ghi dữ liệu nhiệt độ.

• Kết hợp bộ điều khiển để cảnh báo nhiệt độ vượt ngưỡng.

• Thực hành giao tiếp cảm biến, lập trình nhúng và dự án IoT.

Lưu ý sử dụng

• Chỉ đưa phần đầu dò chống nước vào môi trường đo; giữ bo mạch, đầu nối và phần dây hở khô ráo.

• Dải −55°C đến +125°C là thông số của IC; giới hạn sử dụng thực tế còn phụ thuộc vỏ đầu dò, dây dẫn và vật liệu làm kín.

• Kiểm tra đúng chân nguồn, mass và dữ liệu trước khi đấu nối; không xác định chân chỉ dựa vào màu dây.

• Sử dụng điện trở kéo lên cho đường dữ liệu theo thiết kế mạch; kiểm tra bo chuyển tiếp đã tích hợp điện trở hay chưa.
