Mạch Thu Phát Sóng NRF905 (PTR8000 +) Băng Tần 433/868/915MHz

Mạch Thu Phát Sóng NRF905 (PTR8000 +)  Băng Tần 433/868/915MHz

Mạch thu phát sóng NRF905 ( PTR8000+) là Module truyền nhận không dây sử dụng dải tần đa băng ( 433/868/915MHz) với độ ổn định cao nhờ bộ tổng hợp tần số PLL. Mạch được ứng dụng rộng rãi trong các hệ thống giám sát xe cộ, báo động chống trộm, và điều khiển từ xa.

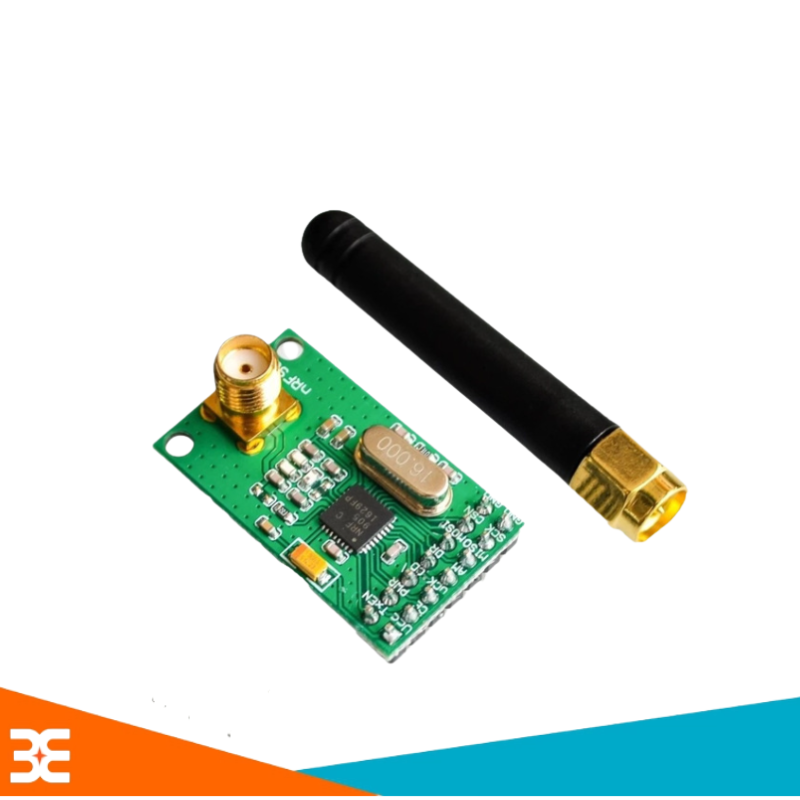

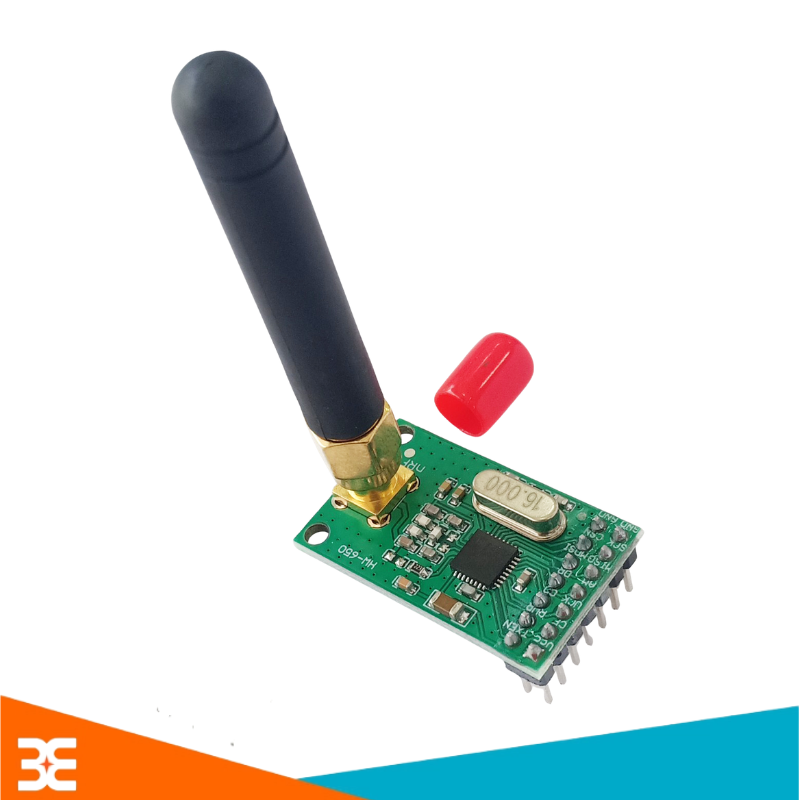

MODULE THU PHÁT SÓNG NRF905 ( PTR8000+)

THÔNG SỐ KỸ THUẬT MODULE NRF905 ( PTR8000+)

- Tần số hoạt động: 433/ 838/ 915 MHz

- Chế độ điều chế : GMSK/ FSK

- Điện áp hoạt động: \(1.9 - 3.6V\)

- Số kênh: 1770 kênh hỗ trợ nhảy tần

- Khoảng cách truyền: Lên tới 1000 mét

- Công suất đầu ra: \(+10dBm)

- Độ nhạy thu: \(100dBm\)

- Điện áp làm việc: 2,7 ~ 3.3 VDC

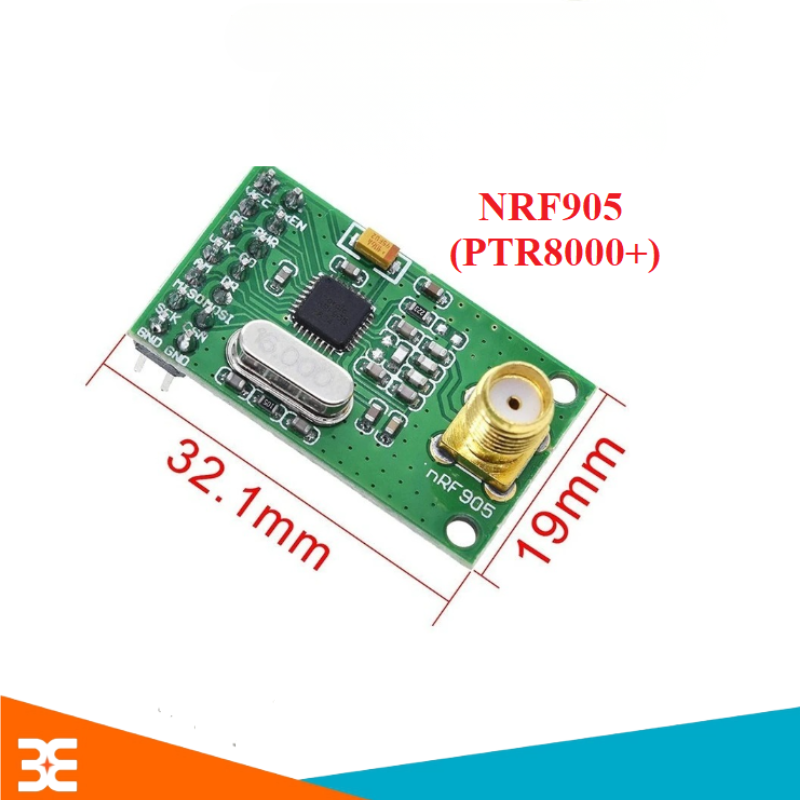

KÍCH THƯỚC MẠCH THU PHÁT SÓNG NRF905

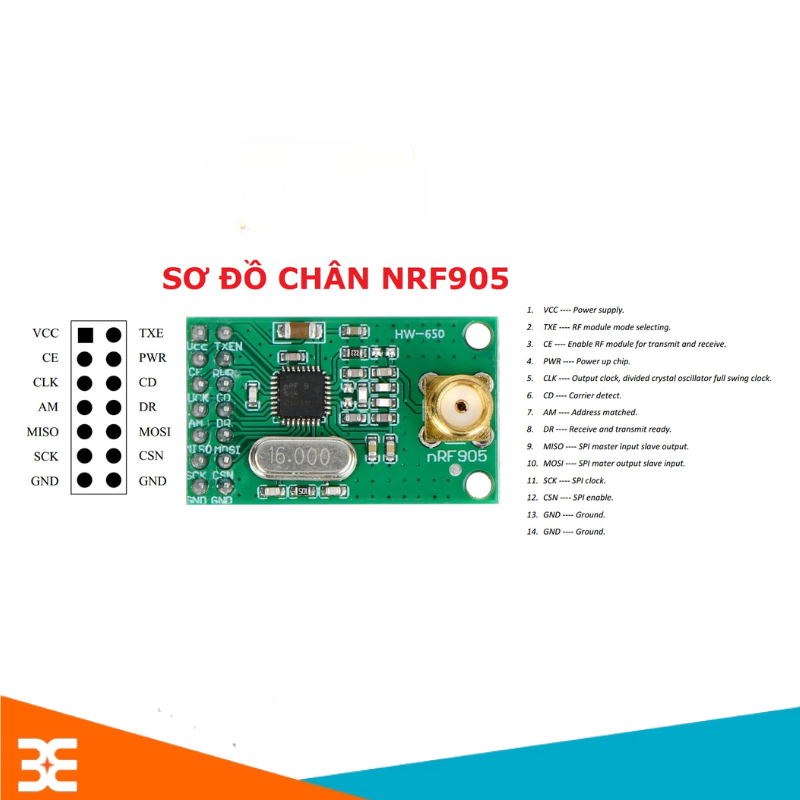

SƠ ĐỒ CHÂN NRF905 PTR8000+

CẤU HÌNH CHÂN MODULE NRF905 PTR8000+

Mạch giao tiếp với vi điều khiển ( như Arduino) qua giao tiếp SPI:

- VCC: Nguồn cấp ( 3.3 V) Tuyệt đối không cấp (5V) để tránh cháy chip

- GND: Chân Mass chung

- CSN, SCK, MOSI, MISO: Các chân giao tiếp dữ liệu SPI

- DR: Chân báo nhận dữ liệu thành công

- PWR: Chân bật/tắt nguồn ( tiết kiệm năng lượng) .
