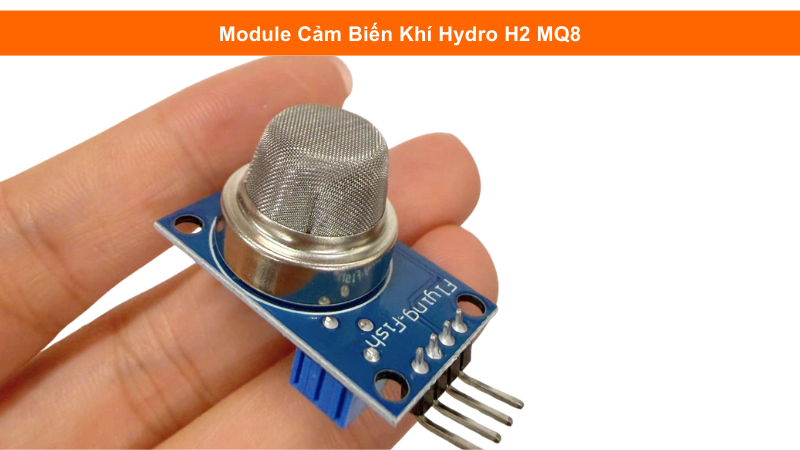

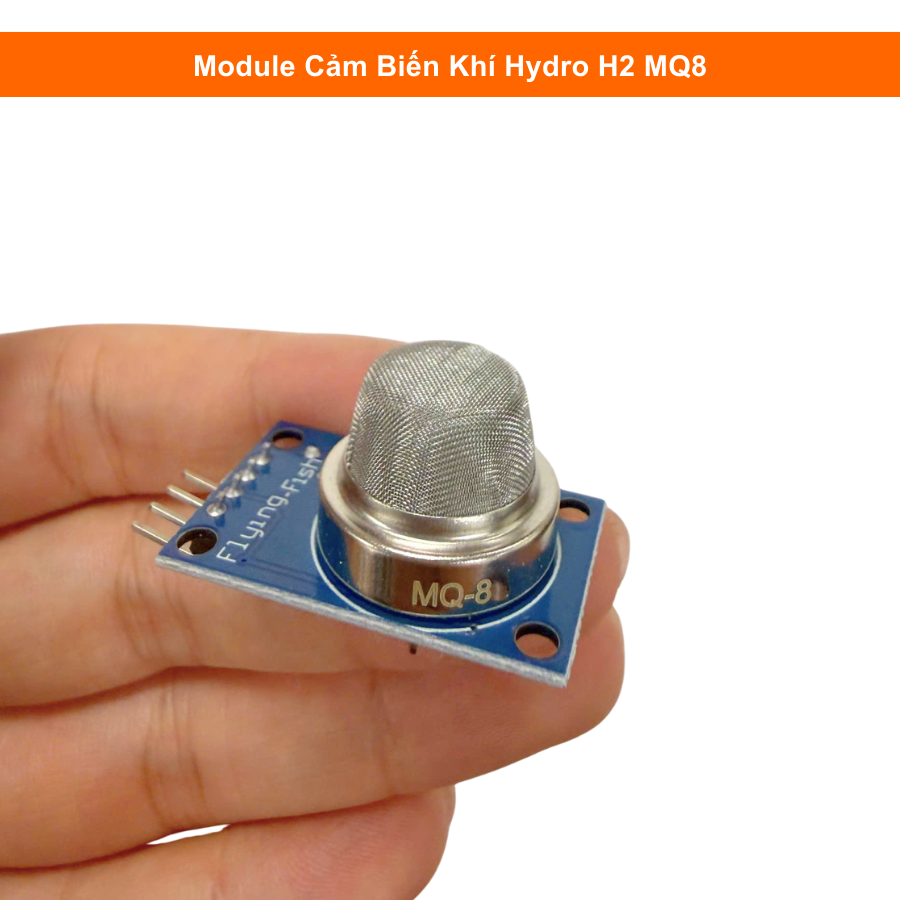

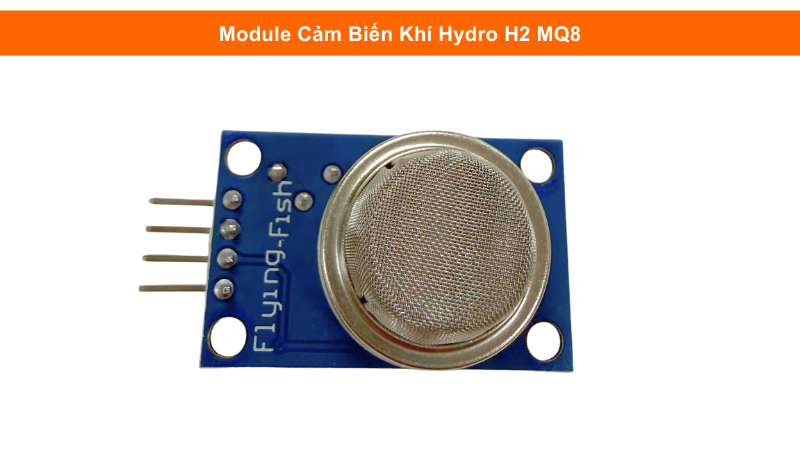

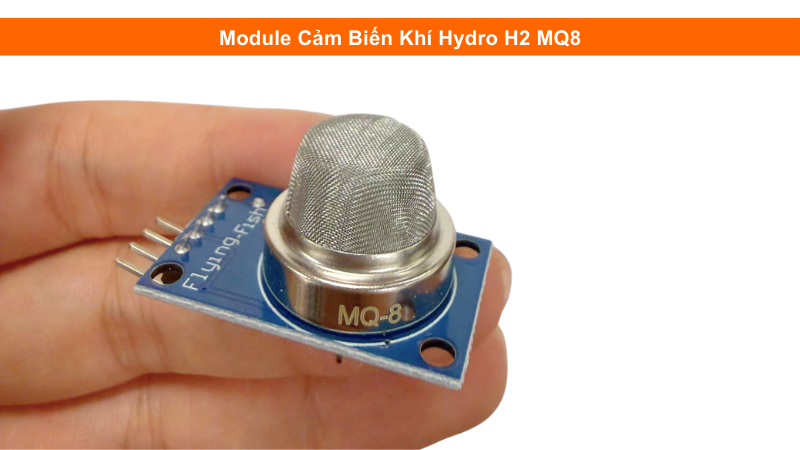

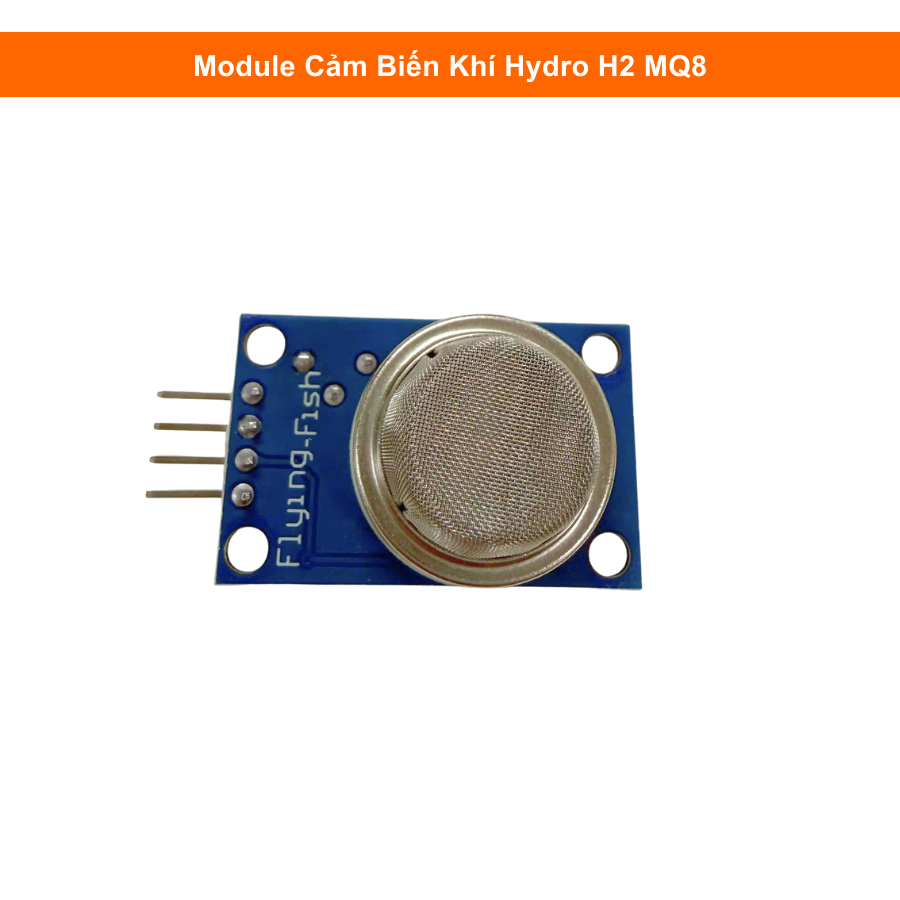

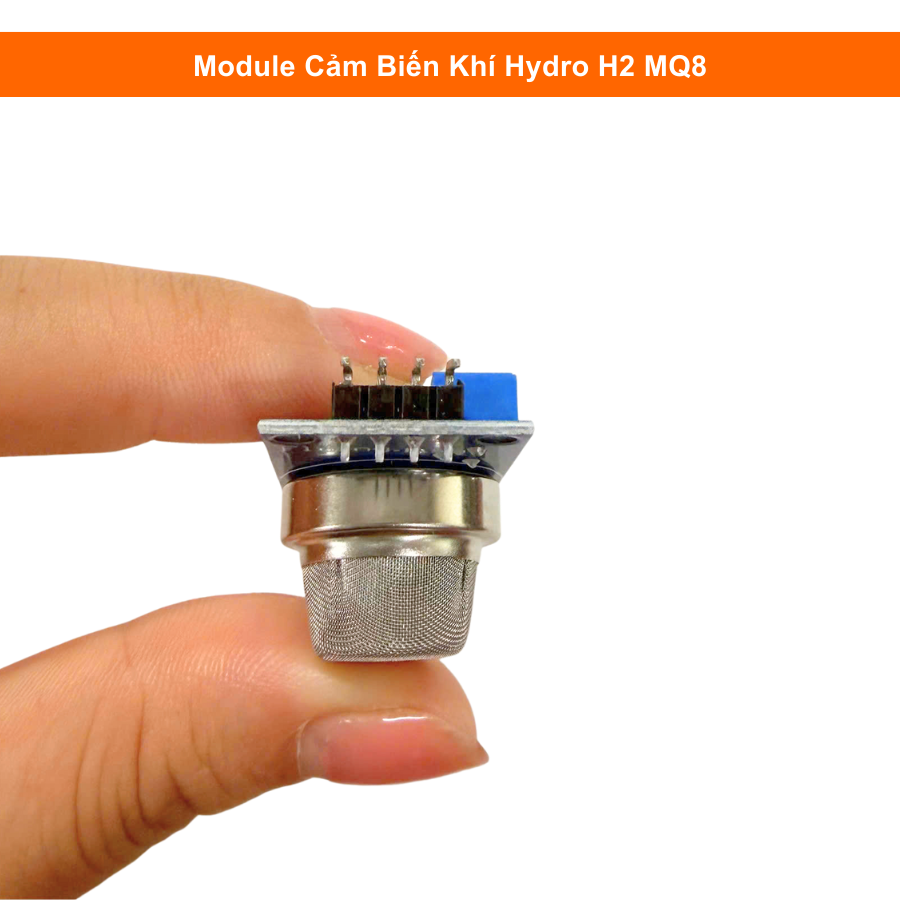

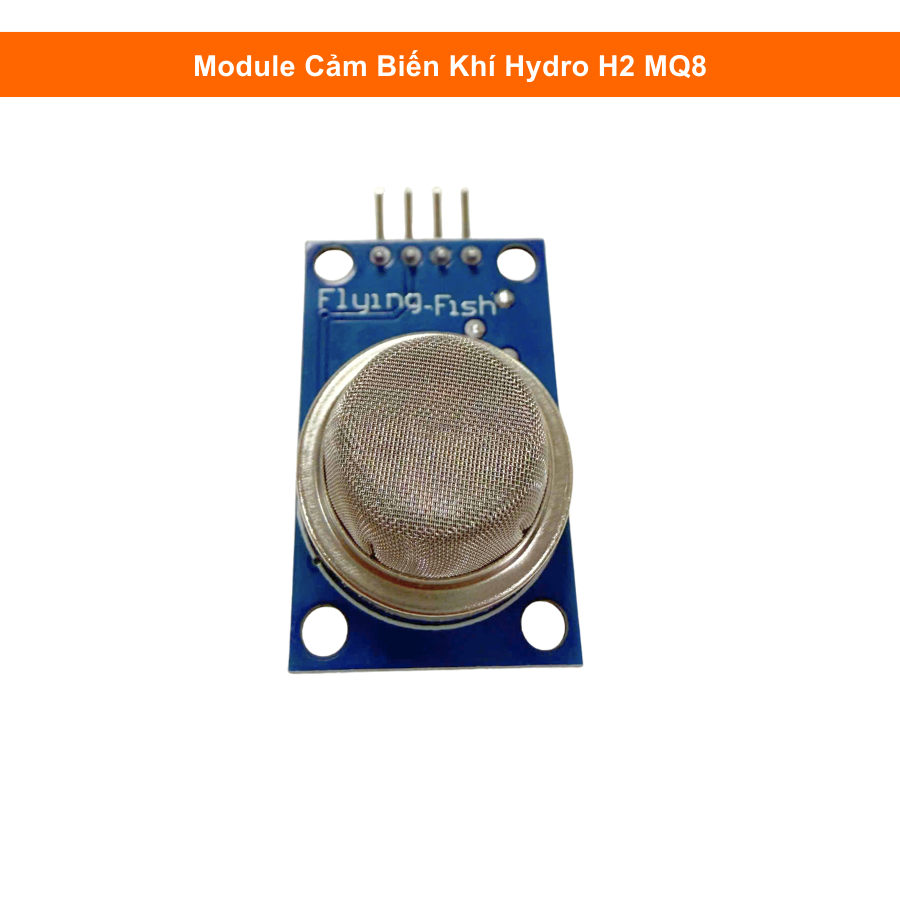

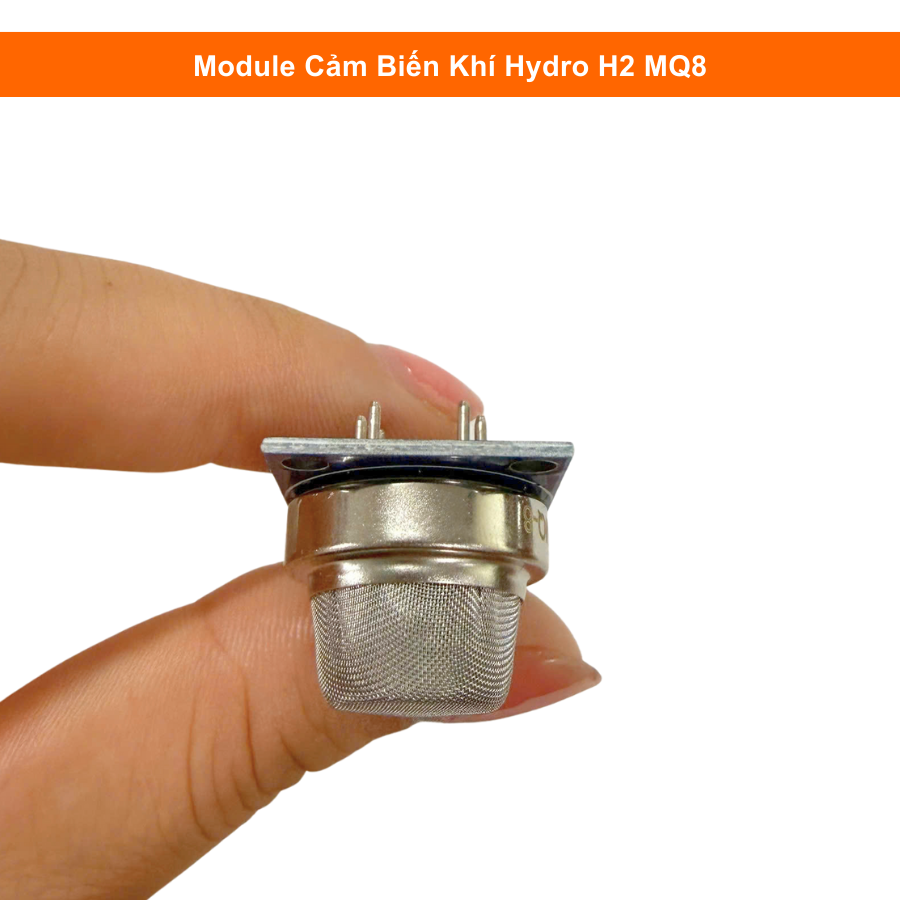

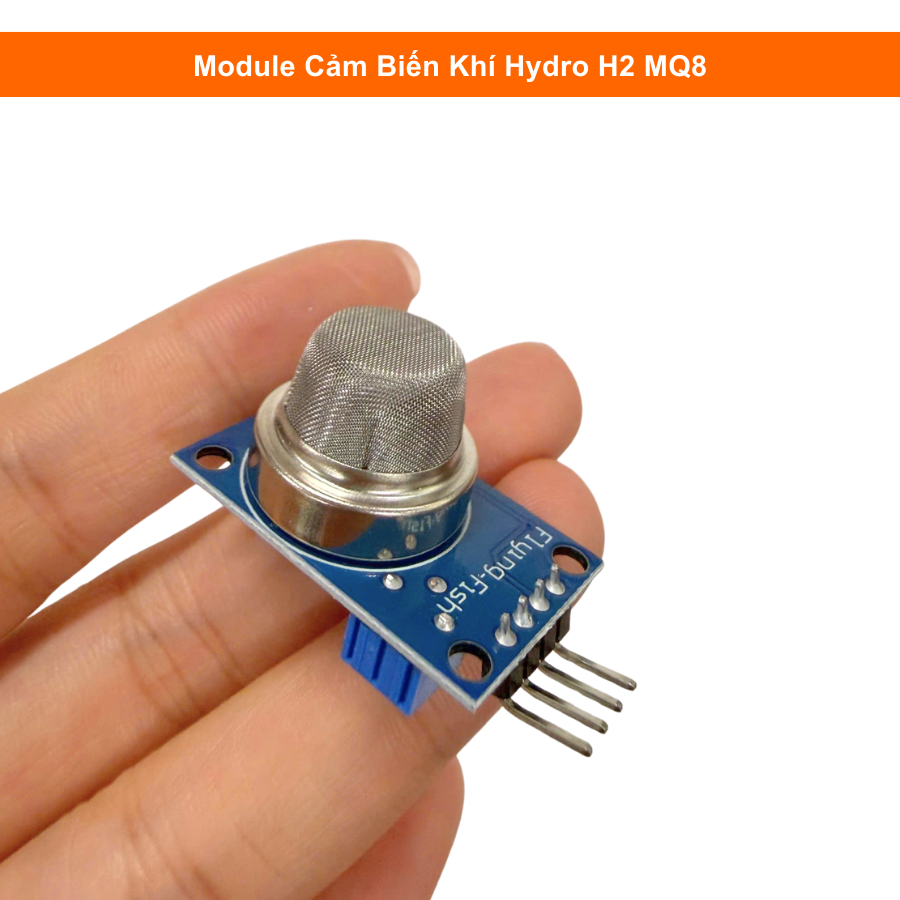

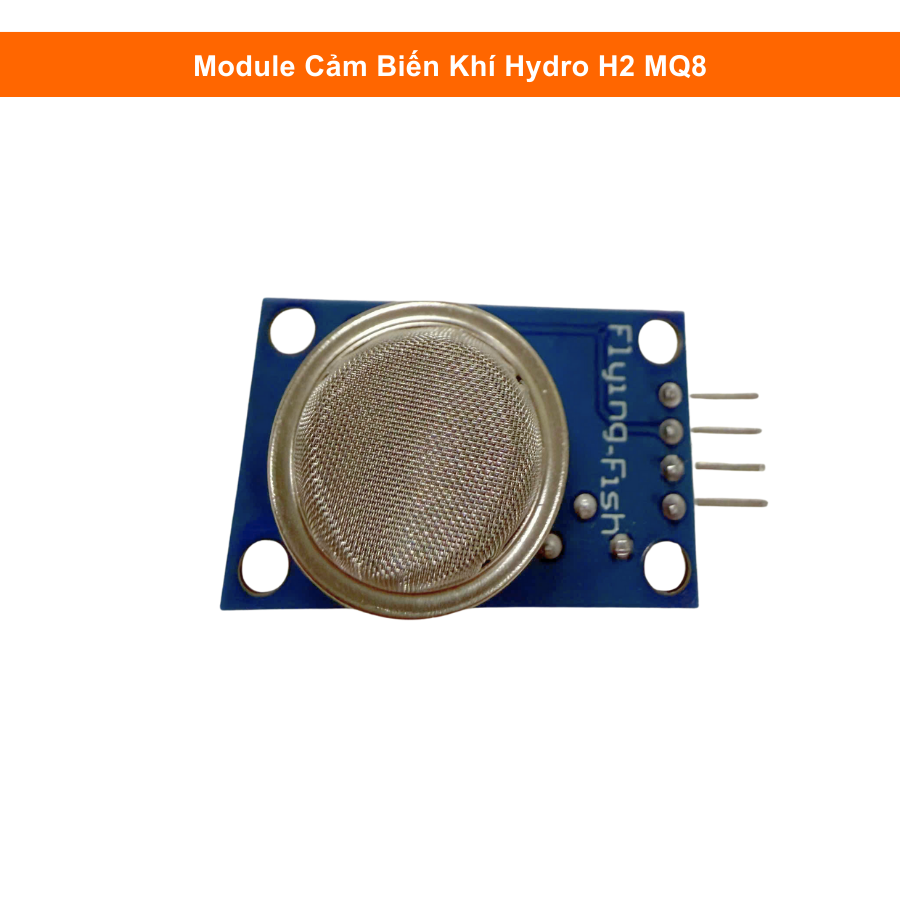

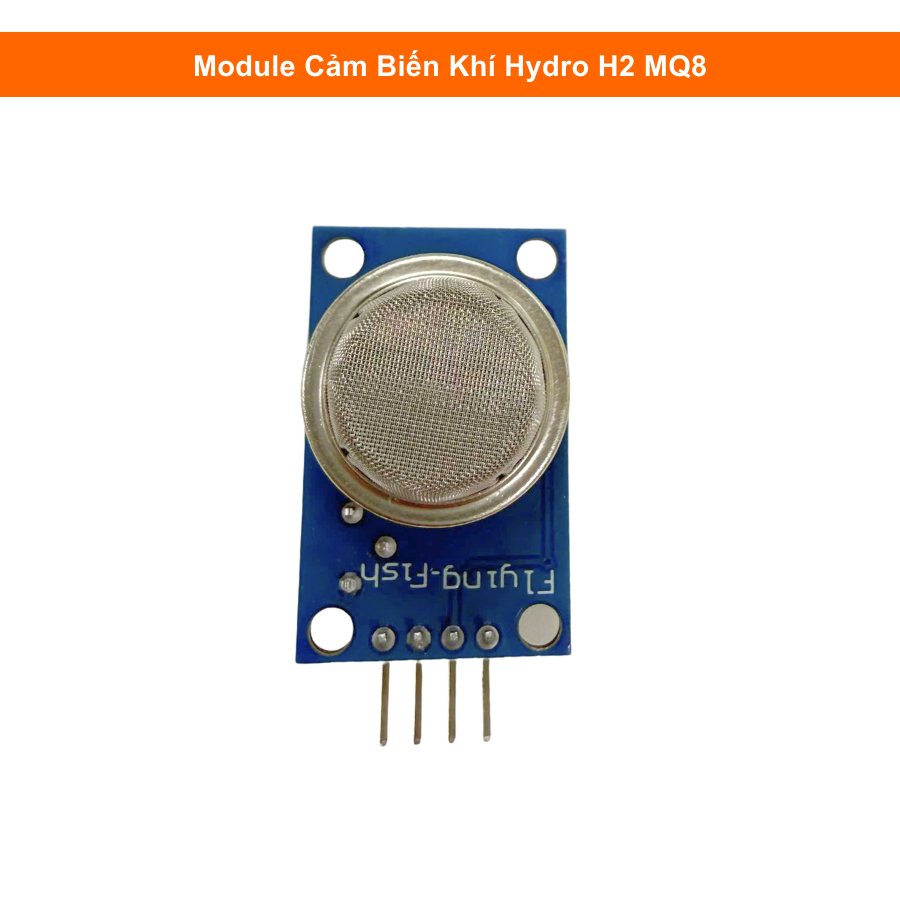

Module Cảm Biến Khí Hydro H2 MQ-8 | Linh kiện 3M

Module cảm biến khí Hydro H₂ MQ-8 là thiết bị chuyên dùng để phát hiện khí Hydro (H₂) trong không khí, có độ nhạy cao, phản hồi nhanh và hoạt động ổn định. Module tích hợp cảm biến MQ-8 cùng mạch so sánh LM393, cho phép xuất đồng thời tín hiệu Analog (AO) và Digital (DO), thuận tiện cho việc đo lường và cảnh báo.

Module MQ-8 thường hoạt động với điện áp 3 – 5VDC, dễ dàng kết nối với Arduino, ESP8266, ESP32, STM32 và các hệ thống giám sát an toàn. Sản phẩm phù hợp cho giám sát rò rỉ khí Hydro, hệ thống cảnh báo an toàn, nghiên cứu khoa học và các dự án IoT.

Đặc Điểm Chính Của Module MQ-8

• Chức năng: Phát hiện khí Hydro (H₂)
• Độ nhạy cao, phạm vi phát hiện rộng
• Đầu ra kép: Analog (AO) & Digital (DO)
• Có biến trở để điều chỉnh ngưỡng kích hoạt DO
• IC so sánh: LM393
• Hoạt động ổn định, dễ tích hợp hệ thống

Thông Số Kỹ Thuật Module Cảm Biến MQ-8

• Loại cảm biến: Cảm biến khí Hydro (MQ-8)
• Khí phát hiện: H₂
• Phạm vi phát hiện: 100 – 10.000 ppm (hoặc 10 – 1.000 ppm tùy phiên bản)
• Điện áp hoạt động: 3V – 5V DC
• Ngõ ra tín hiệu:

               - AO (Analog Output): Điện áp thay đổi theo nồng độ khí

               - DO (Digital Output): Mức HIGH/LOW khi vượt ngưỡng cài đặt

• IC so sánh: LM393
• Điều chỉnh ngưỡng: Biến trở trên module

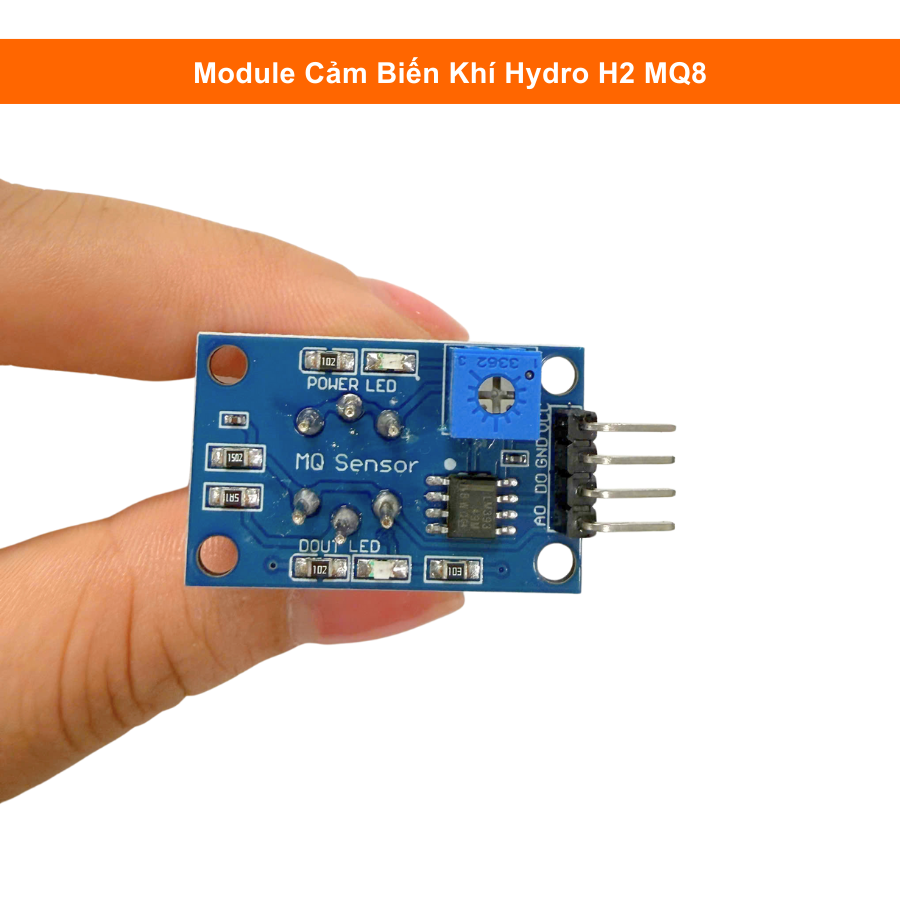

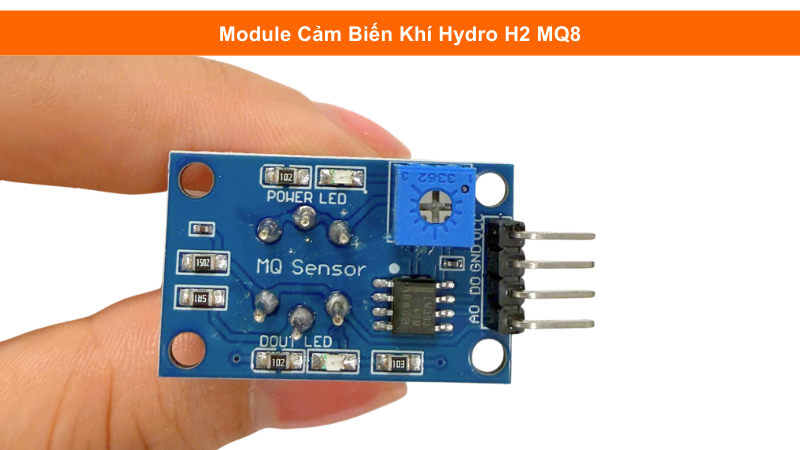

Chân Kết Nối Module MQ-8

• VCC: Chân cấp nguồn 3 – 5V DC
• GND: Chân mass (0V)
• AO (Analog Output): Tín hiệu analog tỷ lệ với nồng độ khí Hydro
• DO (Digital Output): Tín hiệu số HIGH/LOW khi nồng độ khí vượt ngưỡng đã cài đặt

Nguyên Lý Hoạt Động Cơ Bản

- Cảm biến MQ-8 sử dụng vật liệu SnO₂ và có mạch gia nhiệt (heater) bên trong. Khi có khí Hydro (H₂) tiếp xúc với bề mặt cảm biến, điện trở của cảm biến thay đổi.

- Sự thay đổi này được:

• Đưa ra ngõ AO dưới dạng điện áp analog
• So sánh với ngưỡng đặt trước bằng IC LM393, tạo tín hiệu DO để kích hoạt cảnh báo

Ứng Dụng Của Module Cảm Biến Khí MQ-8

• Giám sát rò rỉ khí Hydro (H₂)
• Hệ thống cảnh báo an toàn cháy nổ
• Phòng thí nghiệm, nghiên cứu khoa học
• Dự án Arduino, ESP32, IoT
• Giám sát an toàn trong nhà máy, xưởng sản xuất

Lưu ý khi sử dụng

• Cảm biến cần thời gian làm nóng ban đầu (preheat) để đo chính xác
• Nên sử dụng nguồn ổn định, tránh sụt áp do mạch gia nhiệt
• Luôn nối chung GND giữa module và vi điều khiển
• Hiệu chỉnh ngưỡng DO bằng biến trở theo môi trường thực tế
• Tránh môi trường ẩm cao hoặc ăn mòn
