Chuẩn kết nối: USB 3.0.
Chip điều khiển: VL817.
Tốc độ truyền dữ liệu: USB 3.0 tối đa 5Gbps (lý thuyết).

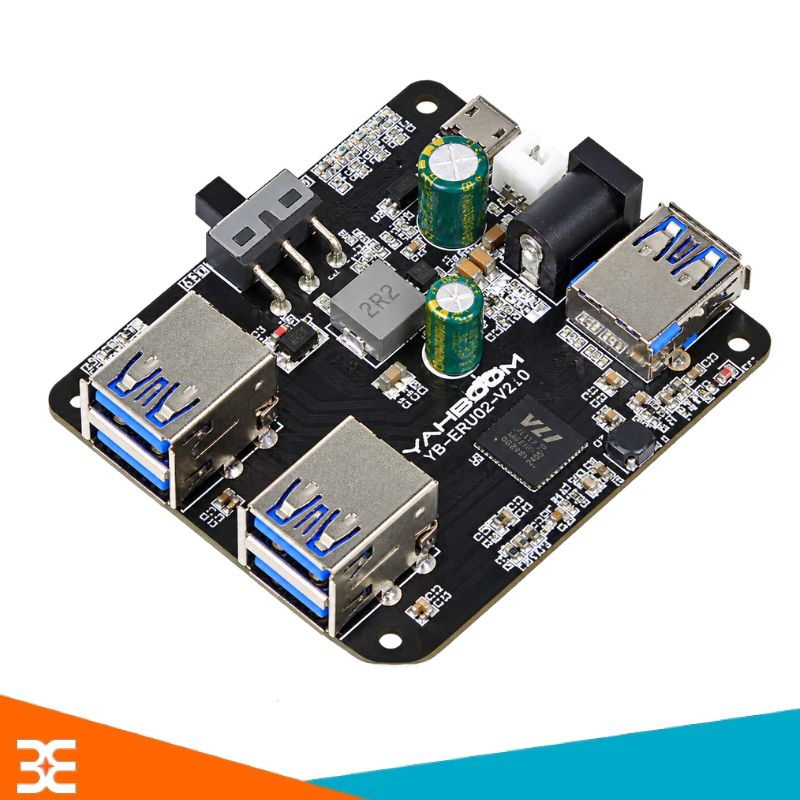

Bo Mạch USB 3.0 HUB Expansion Board (1 to 4) Cho Raspberry Pi 5/4B/Jetson/RDK là module mở rộng cổng USB do Yahboom phát triển, giúp tăng số lượng cổng kết nối USB cho các bo mạch máy tính nhúng và hệ thống điều khiển. Sản phẩm cho phép mở rộng từ 1 cổng USB đầu vào thành 4 cổng USB 3.0 đầu ra, sử dụng chip điều khiển VL817 và hỗ trợ tốc độ truyền dữ liệu lên đến 5Gbps theo chuẩn USB 3.0.
| Thông số | Chi tiết |
|---|---|
| Tên sản phẩm | USB 3.0 HUB Expansion Board (1 to 4) |
| Thương hiệu | Yahboom |
| Loại sản phẩm | Bo mạch mở rộng USB HUB |
| Chuẩn giao tiếp | USB 3.0 |
| Chip điều khiển | VL817 |
| Số cổng USB đầu vào | 1 |
| Số cổng USB đầu ra | 4 cổng USB 3.0 |
| Tốc độ truyền tối đa | 5Gbps (lý thuyết) |
| Nguồn cấp ngoài | 9–24V |
| Tổng dòng điện tối đa | 5A khi đáp ứng điều kiện cấp nguồn |
| Giao diện cấp nguồn | Micro USB, DC 5.5 × 2.5mm, XH2.54 |
| Bo mạch tương thích | Raspberry Pi 5/4B, Jetson Nano Series, RDK Series |
| Ứng dụng | Robot, máy tính nhúng, xe thông minh, hệ thống điều khiển |
Nhờ khả năng mở rộng kết nối USB và hỗ trợ nhiều nền tảng phần cứng, sản phẩm được sử dụng trong nhiều lĩnh vực.

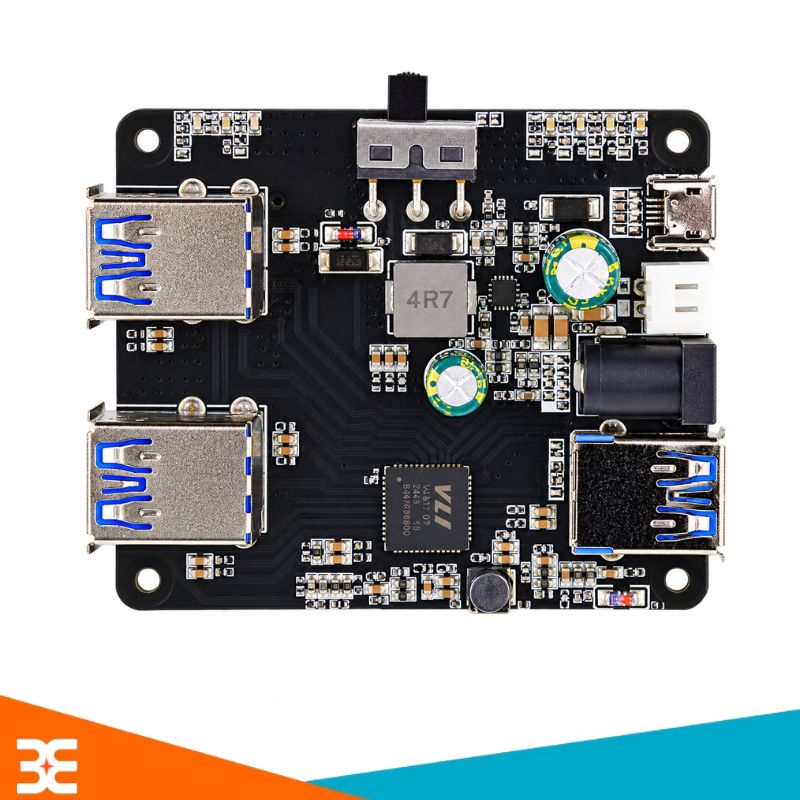

Để sử dụng Bo Mạch USB 3.0 HUB Expansion Board hiệu quả, người dùng có thể thực hiện theo các bước sau:
Bước 1: Chuẩn bị thiết bị
Chuẩn bị bo mạch USB HUB, thiết bị chủ như Raspberry Pi hoặc Jetson, dây kết nối USB phù hợp và bộ nguồn ngoài nếu cần.
Bước 2: Kết nối USB đầu vào
Sử dụng dây USB tương thích để kết nối cổng USB đầu vào của bo mạch HUB với thiết bị chủ.
Bước 3: Cấp nguồn cho bo mạch
Lựa chọn giao diện và nguồn điện phù hợp theo hướng dẫn của nhà sản xuất.
Trong trường hợp kết nối nhiều thiết bị ngoại vi hoặc thiết bị có yêu cầu dòng điện lớn, nên sử dụng nguồn cấp ngoài đáp ứng thông số kỹ thuật.
Bước 4: Kết nối thiết bị ngoại vi
Cắm các thiết bị USB vào 4 cổng USB 3.0 đầu ra trên bo mạch.
Bước 5: Kiểm tra hoạt động
Khởi động thiết bị chủ và kiểm tra khả năng nhận diện các thiết bị USB đã kết nối.
Để đảm bảo thiết bị hoạt động ổn định và hạn chế hư hỏng, người dùng cần lưu ý:
Sử dụng nguồn điện đúng điện áp cho từng giao diện cấp nguồn.
Không cấp điện áp 9–24V vào cổng Micro USB 5V.
Không để tổng dòng tiêu thụ vượt quá khả năng cấp nguồn của bo mạch.
Sử dụng dây USB 3.0 phù hợp để tận dụng khả năng truyền dữ liệu tốc độ cao.
Đảm bảo kết nối chắc chắn giữa bo mạch HUB và thiết bị chủ.
Tránh đặt bo mạch trên bề mặt dẫn điện khi đang hoạt động.
Hạn chế tiếp xúc với nước, độ ẩm cao và các tác nhân có thể gây chập mạch.
Kiểm tra khả năng tương thích của thiết bị ngoại vi trước khi sử dụng.
