Ứng dụng của module wifi esp8266

Đăng bởi : Diễn02/02/2018

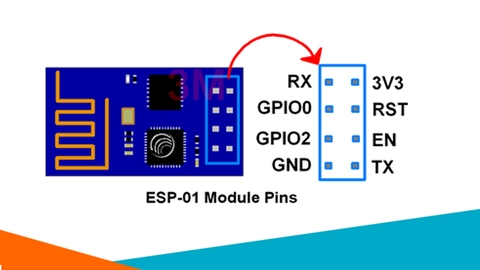

Module wifi ESP8266 trong ví dụ này mình sử dụng sẵn Firmware AT của ESP8266, sử dụng trực tiếp các lệnh AT để điểu khiển mà không dùng đến thư viện.

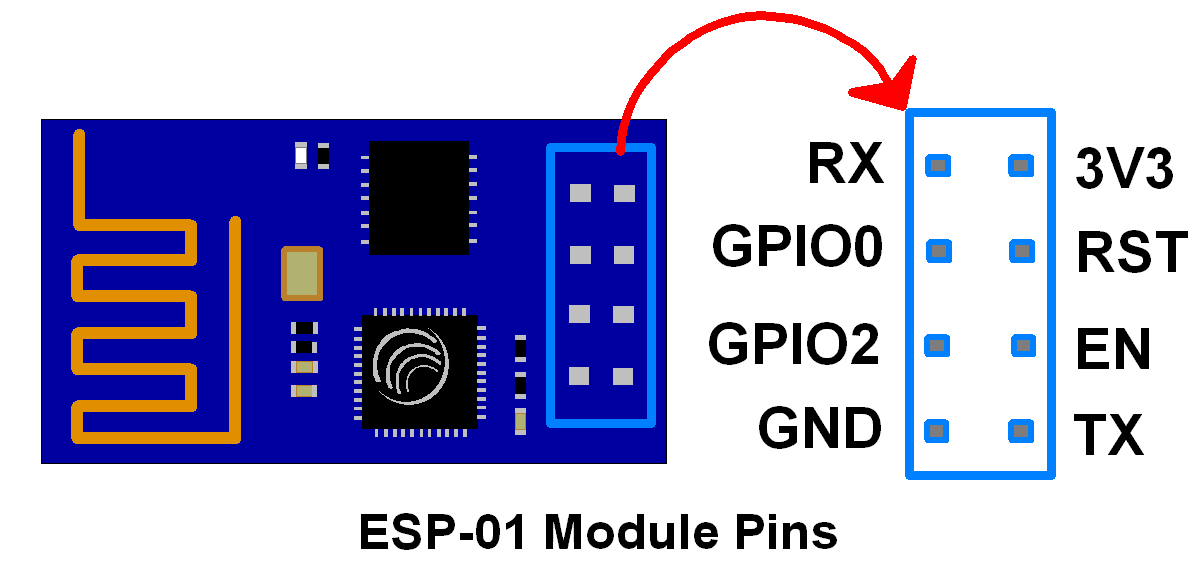

module wifi esp8266 1

Lưu ý: Khi sử dụng các bạn cần nối điện trở 100k vào chân EN và nối với 3V3 để module hoạt động.

Arduino

ESP8266-01

3V3

3V3

GND

GND

D11

RX

D10

TX

3V3

CH_PD / EN

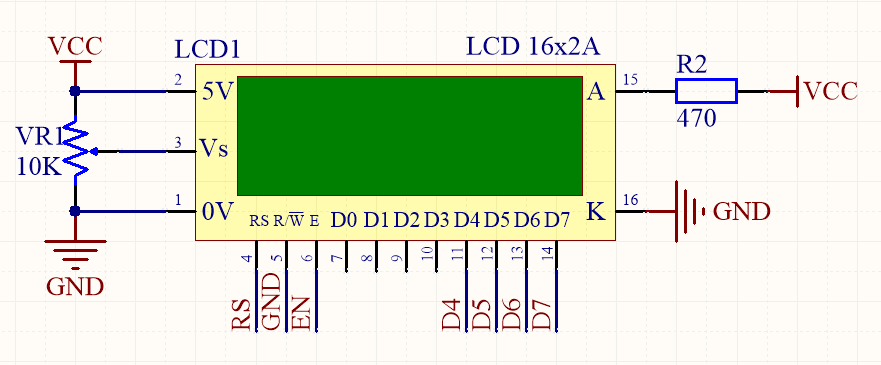

Sử dụng LCD1602 để hiển thị kí tự

module wifi esp8266 2



Arduino

LCD1602

VCC

VCC

GND

GND

D9

RS

D8

EN

D7

D4

D6

D5

D5

D6

D4

D7

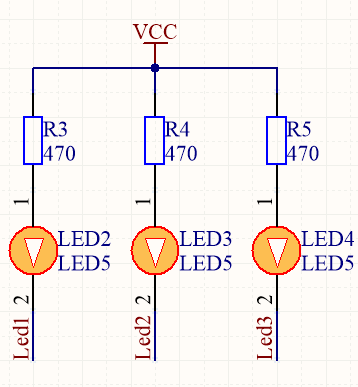

Sử dụng Wifi điều khiển bật tắt Led.

module wifi esp8266 3

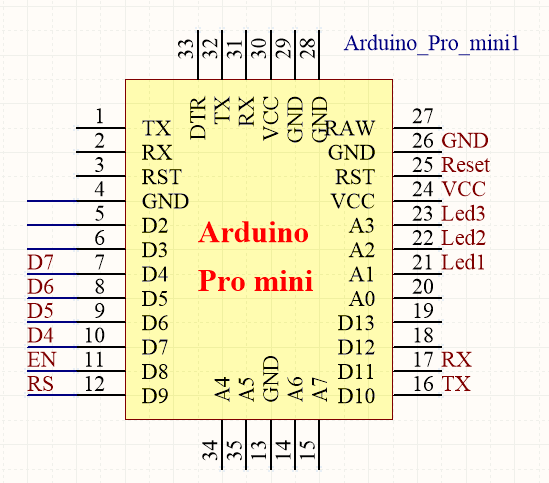

module wifi esp8266 4



Tải file mạch: TẠI ĐÂY
