Module Bluetooth Âm Thanh Socket OV3860 XS-3868

Module Bluetooth Âm Thanh Socket OV3860 XS-3868

Socket OV3860 XS-3868 được dùng để kết nối loa hoặc tai nghe tới các thiết bị điện tử khác bằng blutooth. Thường được dùng để chế tạo các thiết bị như: tai nghe bluetooth, loa bluetootth,..

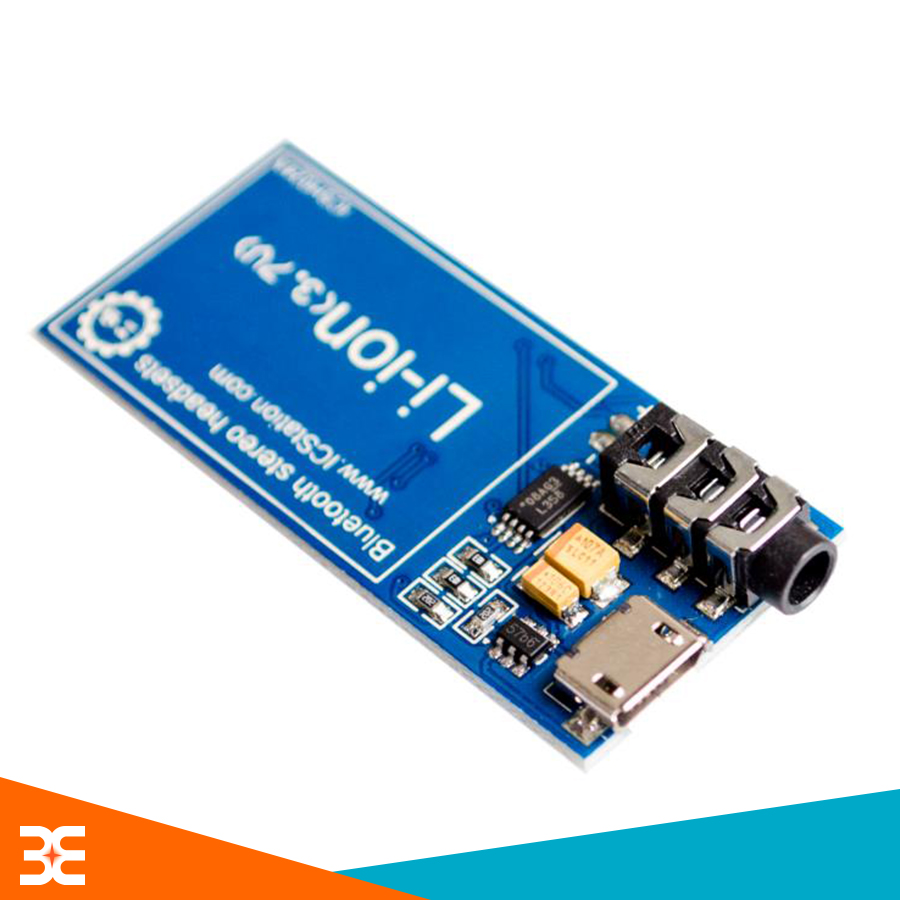

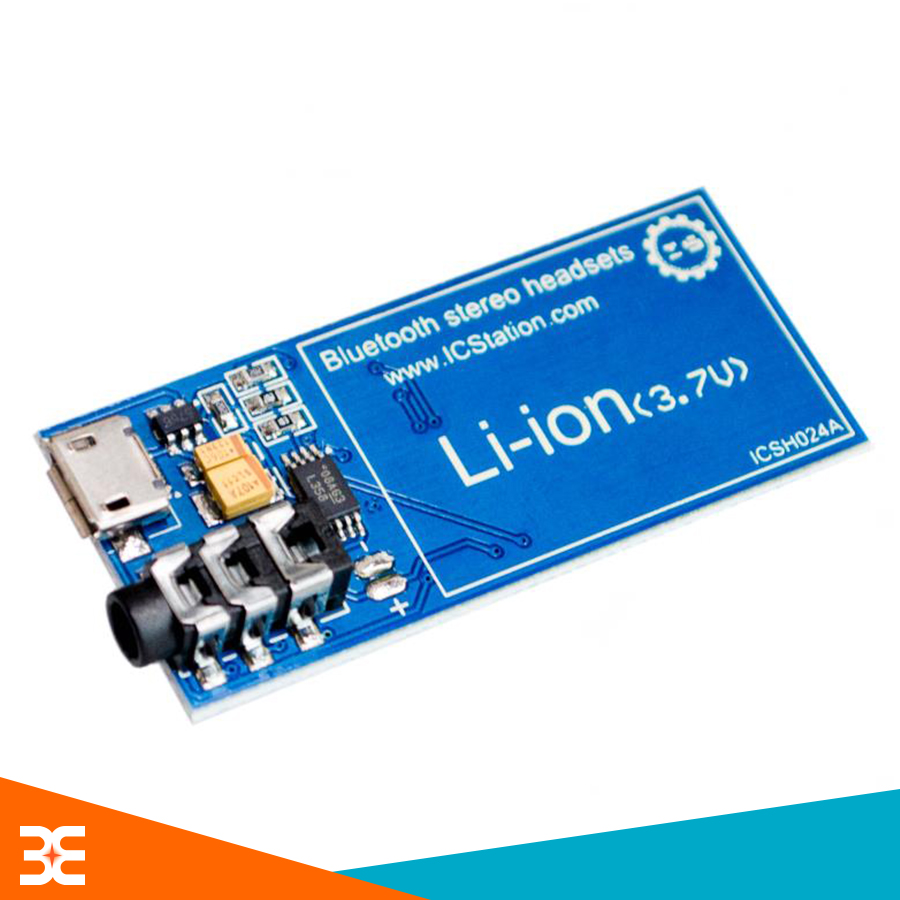

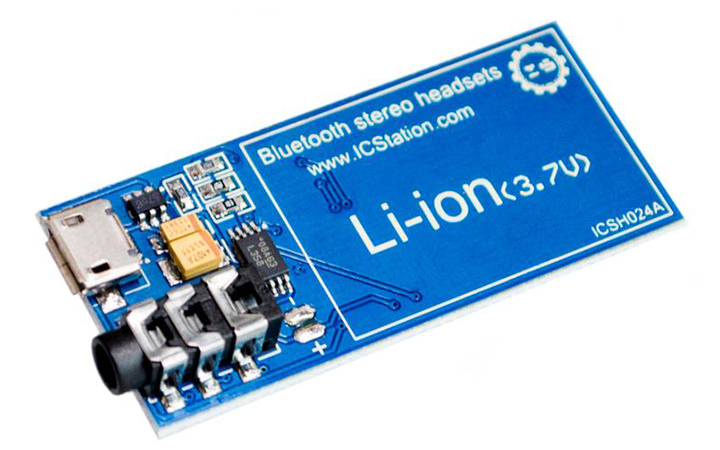

Module Âm Thanh Bluetooth Socket OV3860 XS-3868

Thông Số Kỹ Thuật

• Điện áp sạc USB : 4.2V ~ 9V
• Dòng điện hoạt động: 400mA
• Điện áp cung cấp XS-3868: 3.6V ~ 4.2V
• Kích thước module: 49x22mm

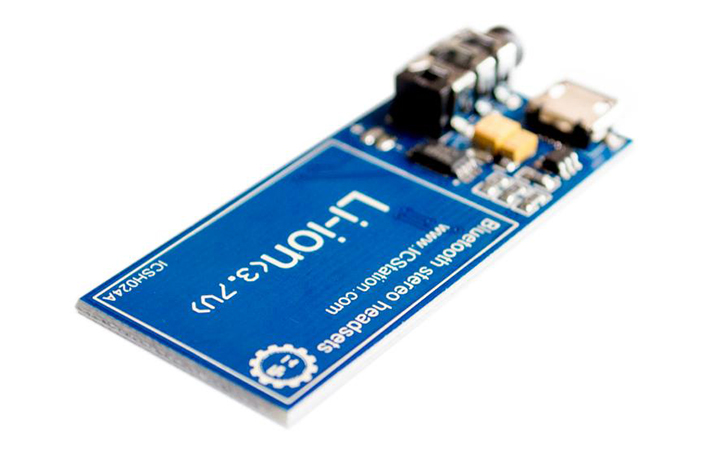

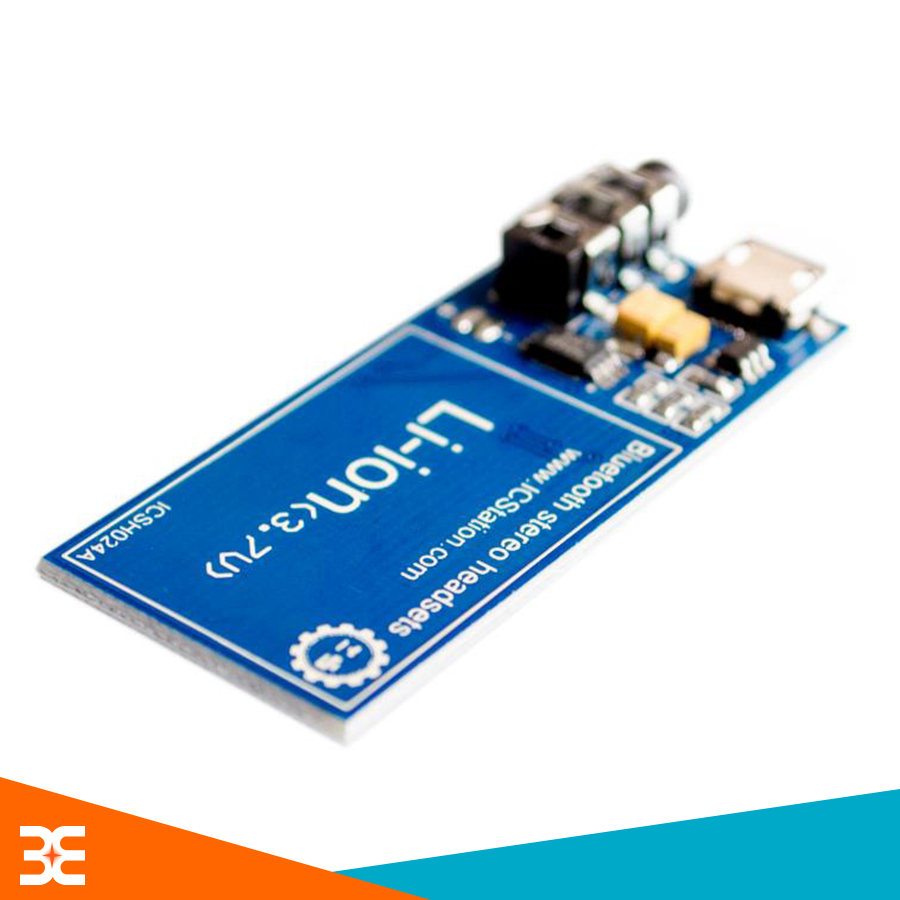

Module Âm Thanh Bluetooth

Tính Năng Socket OV3860 XS-3868

• Khả năng tích hợp cao, chi phí thấp,
• Tiêu thụ điện năng thấp,
• Phù hợp với Bluetooth 2.0,
• Hỗ trợ AVRCP V1.4 và các cấu hình A2DP V1.2,
• Tích hợp EEPROM
• Ngõ ra âm thanh stereo có thể trực tiếp truyền 40mW loa 32Ω

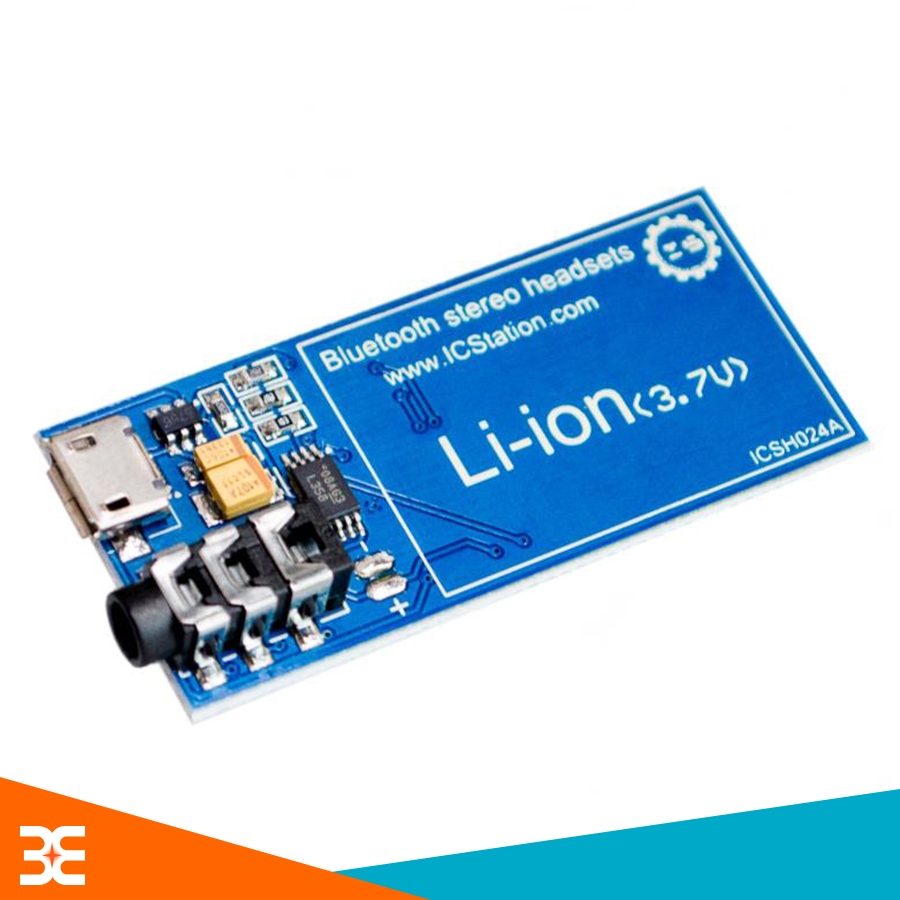

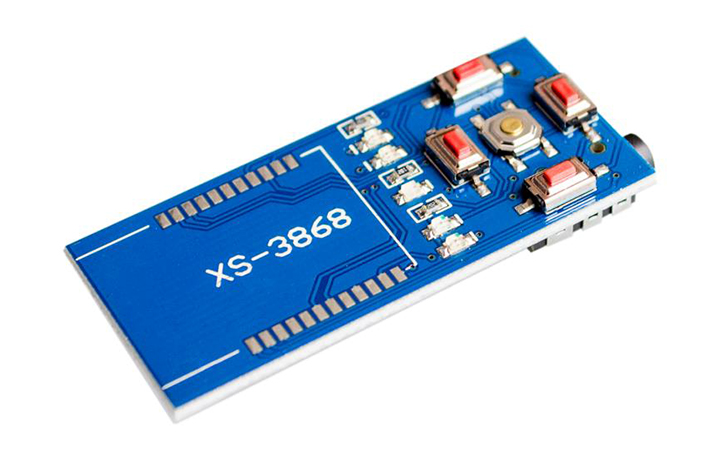

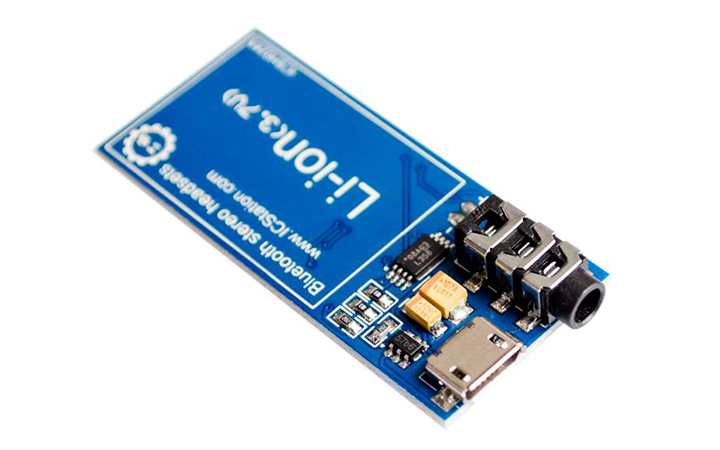

OV3860 XS-3868

Phạm vi áp dụng

• Tai nghe stereo Bluetooth
• Âm thanh stereo Bluetooth

Module Âm Thanh Bluetooth

Hướng Dẫn Sử Dụng

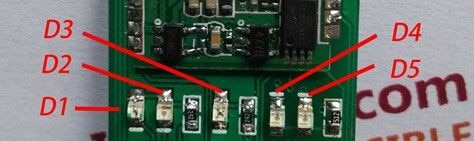

Ý nghĩa của các đèn LED trên mạch

• Sạc D1
• Sạc đầy D2
• Pin yếu D3
• chỉ báo trạng thái hoạt động Bluetooth LED1 : D4
• chỉ báo trạng thái hoạt động Bluetooth LED2 : D5

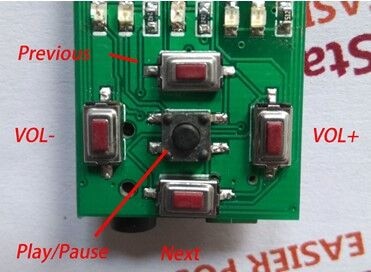

Ý nghĩa các phím Key trên mạch.

• Previous: Trước đó
• Tiếp theoNext
• Giảm Âm lượng VOL-
• tăng Âm lượng VOL +
• Play /Pause : Bắt đầu/Tạm dừng, Chuyển sang chế độ chờ
