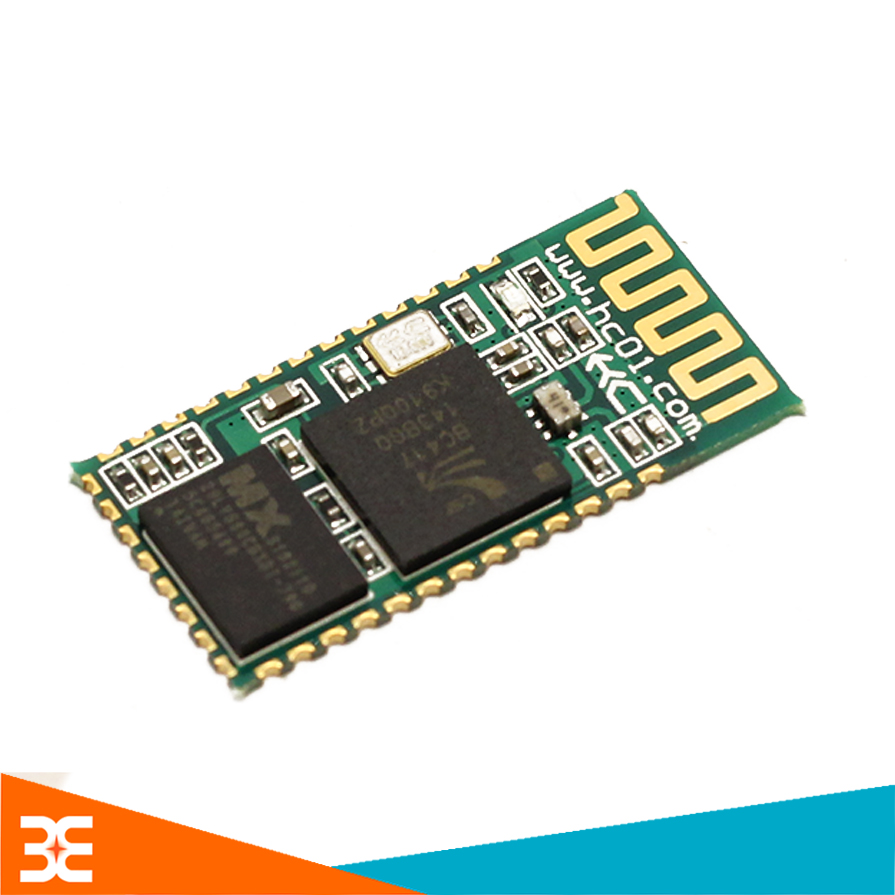

Module Bluetooth HC06 - Không Socket ( SLAVE )

 Module Bluetooth HC06 - Không Socket ( SLAVE )

Module HC06 hay còn gọi là Module Bluetooth - Slave, vì module này chỉ có 1 chế độ làm việc SLAVE do nhà sản xuất quyết định mà chúng ta không thể can thiệp được. Mọi tính năng ở chế độ Slave của HC05 hoàn toàn giống với phiên bản HC06 này.   Module bluetooth HC-06 ra chân hoàn chỉnh giúp dễ dàng kết nối để thực hiện các thí nghiệm, module được thiết kế để cho có thể hoạt động từ mức điện áp 3,3V -5V.  Khi kết nối với máy tính, HC-06 được sử dụng như 1 cổng COM ảo, việc truyền nhận với COM ảo sẽ giống như truyền nhận dữ liệu trực tiếp với UART trên module.

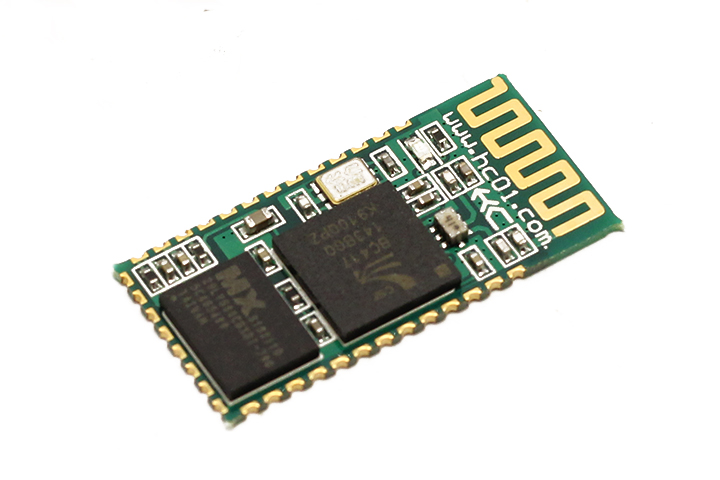

Module Bluetooth HC06- Không Socket  (Slave)

Thông Số Kĩ Thuật:

•  Cấu hình mặc định là Slave không thay đổi (Chấp nhận kết nối từ thiết bị khác)

•  Sử dụng chip CSR Bluetooth V2.0

•  Điện áp sử cho 3.3V ( Hỗ trợ IC ổn áp 5V và giao tiếp với IC 5V)

• Thứ tự chân: STATE RXD TXD GND VCC WAKEUP

• Baudrate hỗ trợ (Giao tiếp UART): 200，2400，4800，9600,19200，38400，57600，115200

• Kích thước Module: 2.6x1.3 cm

• Dòng hoạt động: 20-30Ma

• Tần số: 2.4GHz ISM band

• Tốc độ truyền:

+ Không đồng bộ: 2.1Mbps(Max)/160kbps

+ Đồng bộ: 1Mbps/1Mbps

• Bảo mật: Authentication and encryption

• Giao tiếp: Bluetooth serial port

• Nhiệt độ làm việc: -20 ~ +75 Độ C

• Cấu hình mặc định:

+ 9600 baud rate, N, 8, 1

+ Pass: 1234

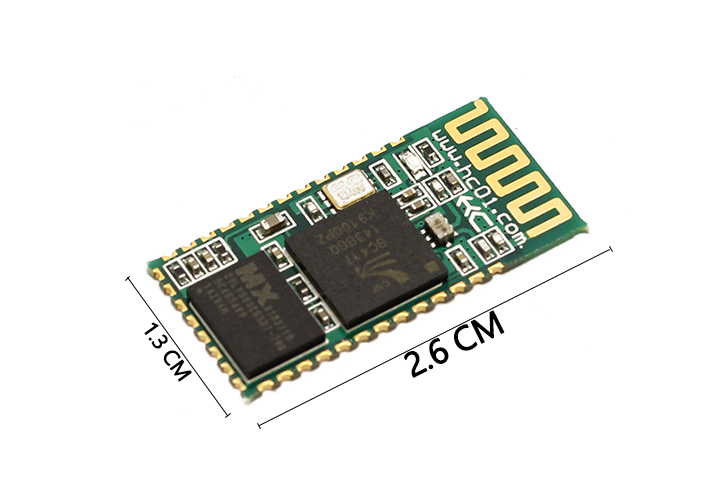

Kích Thước Module Bluetooth HC06- Không Socket  (Slave)

Hướng Dẫn Sử Dụng Lệnh AT Cho Module:

• Bước 1: Kết nối Module với USB TO COM Set WAKEUP xuống mức thấp ( GND)
• Bước 2: Cấp nguồn cho Module ( Lấy nguồn từ USB TO COM)
• Bước 3: Chuyển WAKEUP lên 3.3V
• Bluetooth module SLAVE cho phép vi điều khiển kết nối với các thiết bị ngoại vi: smartphone, laptop, usb bluetooth... thông qua giao tiếp Serial gửi và nhận tín hiệu 2 chiều.
• Module bluetooth được tích hợp trên board cho phép bạn sử dụng nguồn từ 3.5V đến 6V cung cấp cho board mà không cần lo lắng về chênh lệch điện áp 3V - 5V gây hỏng board.
• Bluetooth module gồm 6 chân theo thứ tự: KEY, VCC, GND, TX, RX, STATE.
• Đây là module bluetooth SLAVE nghĩa là bạn không thể chủ động kết nối bằng vi điều khiển, mà cần sử dụng smartphone, laptop, bluetooth usb... để dò tín hiệu và kết nối (pair) từ smartphone, laptop, bluetooth usb... Sau khi pair thành công, bạn có thể gửi và nhận tín hiệu từ vi điều khiển đến các thiết bị này.

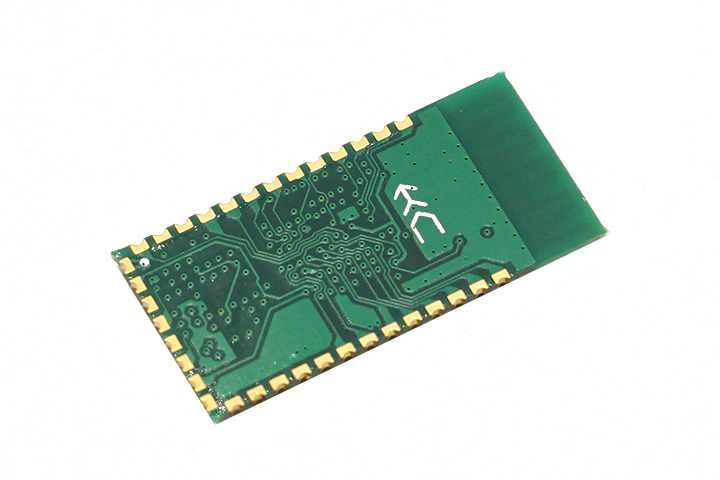

Mặt Sau Module Bluetooth HC06- Không Socket  (Slave)

LƯU Ý:

• Khi thay đổi Baudrate cho COM ảo không làm thay đổi baudrate của UART, baudrate UART chỉ có thể thay đổi bằng AT command trên module.

• Module HC-06 được setup mặc định là Slave không thể thay đổi được nên chỉ có thể giao tiếp với các thiết bị bluetooth ở dạng master như Smart phone, HC-05 master,... hai module bluetooth được set là Slave không thể giao tiếp với nhau.

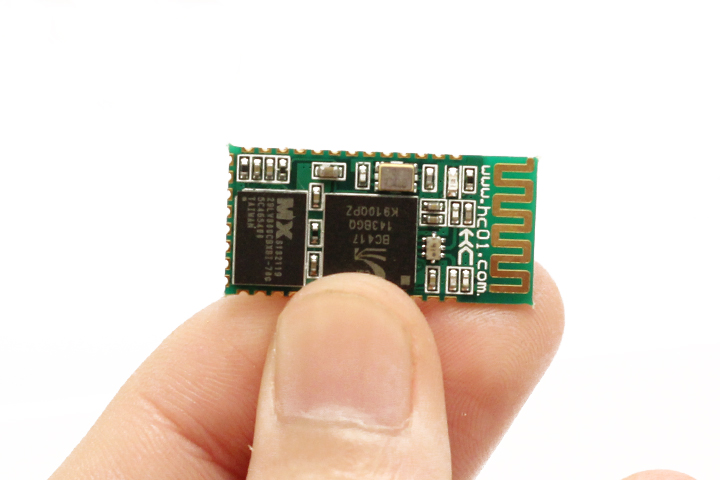

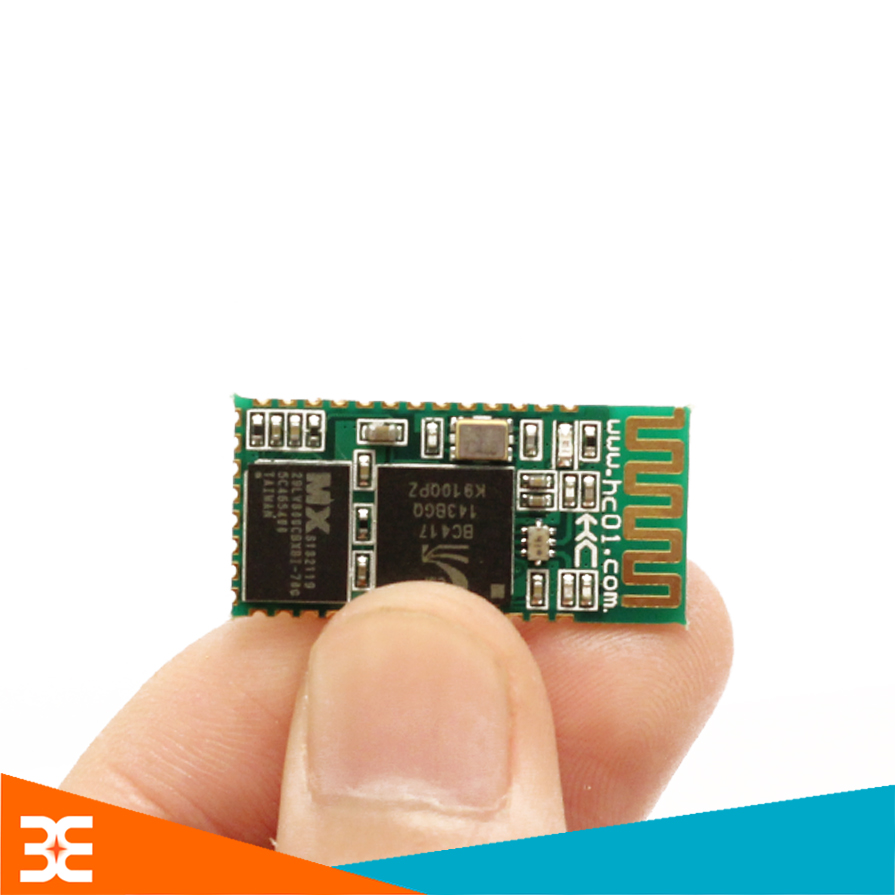

Kích Thước Thực Tế Module Bluetooth HC06- Không Socket  (Slave)
