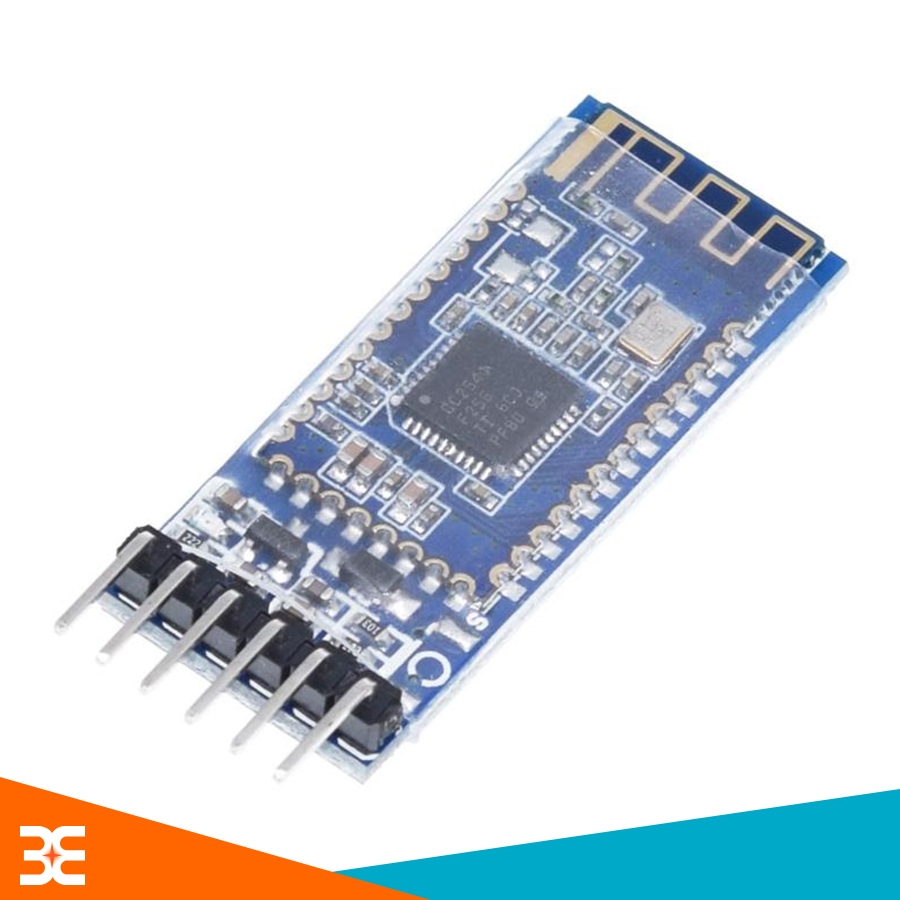

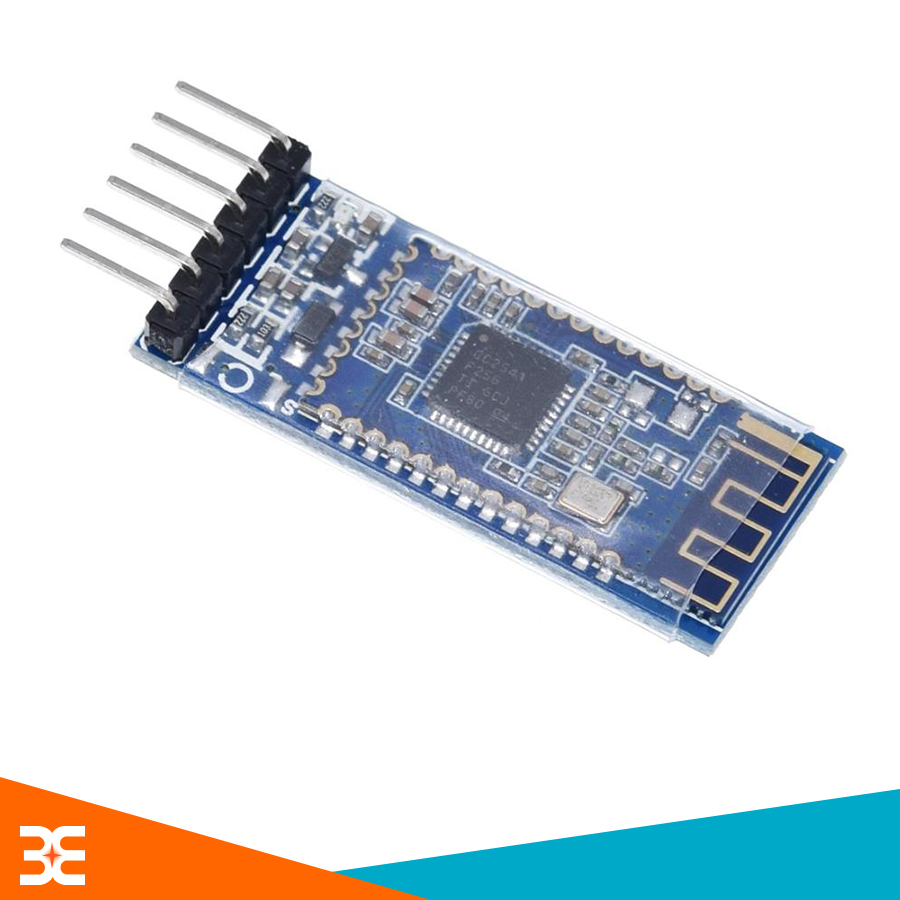

Module Bluetooth 4.0 MLT-BT05 CC2541
Công nghệ ngày càng hiện đại, điều khiển và giao tiếp từ xa ngày càng được phát triển và mở rộng. Đáp ứng những yêu cầu trong giao tiếp từ xa thông qua Bluetooth, các module Bluetooth được ra đời. Module Bluetooth 4.0 (CC2541) là module với nhiều ưu điểm, khả năng hoạt động tốt, nó trở thành sự sản phẩm được ưa chuộng nhất hiện nay.

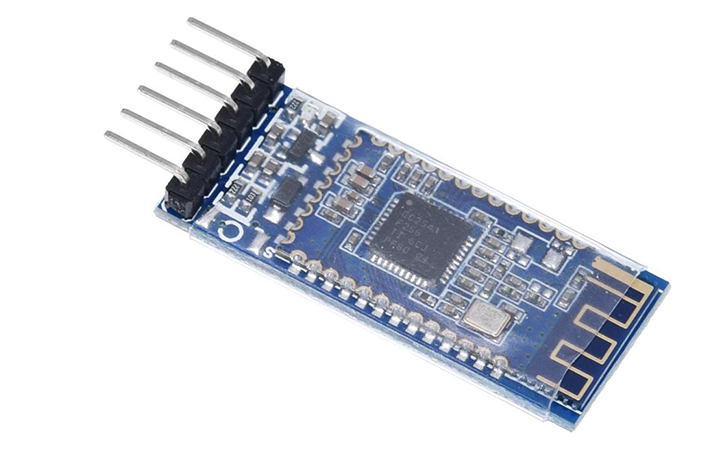

Module Bluetooth 4.0 CC2541
Thông số kỹ thuật của Module Bluetooth 4.0:
- Nguồn: 3.3VDC 50mA.
- Chuẩn bluetooth 4.0 nâng cao tốc độ truyền nhận
- Tích hợp Main chứa nguồn, giao tiếp
- Sử dụng CC2540/CC2541 giao tiếp
- Dòng tiêu thụ: 400uA ~ 1.5mA ở Sleep Mode, 8.5mA ở Active Mode.
- Khoảng cách 100m trong môi trường không có vật cản.
- Tần số hoạt động: 2.4GHz ISM.
- Phương thức mã hóa: GFSK (Gaussian Frequency Shift Keying).
- Tỷ lệ truyền dẫn:
- Không đồng bộ: 6 Kbps
- Đồng bộ: 6 Kbps.
- Độ nhạy: -84dBm at 0.1% BER.
- Dịch vụ hỗ trợ: Central & Peripheral UUID FFE0, FFE1.
- Kích thước: 38mm x 16mm
- Chức năng: Master và slave

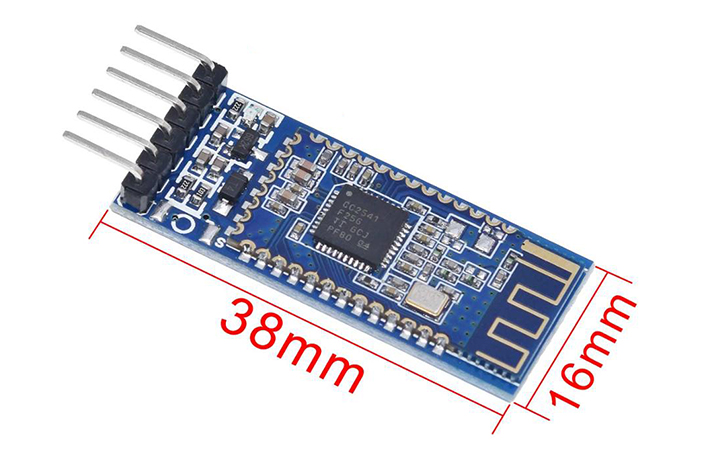

Kích Thước Module Bluetooth 4.0
Lưu ý sử dụng:
- Cấp đúng dải điện áp
- Không cấp ngược nguồn
Chức năng:
- Hỗ trợ giao tiếp từ xa theo chuẩn UART, dễ dàng giao tiếp với các loại vi điều khiển như: Arduino, STM, AVR, PIC, … Đặc biệt với chuẩn giao tiếp Bluetooth 4.0, Module Bluetooth 4.0 (CC2541) có khả năng giao tiếp với cái thiết bị Android, đặc biệt với iPhone, iPad, MAC mà các loại Bluetooth 2.0 không làm được

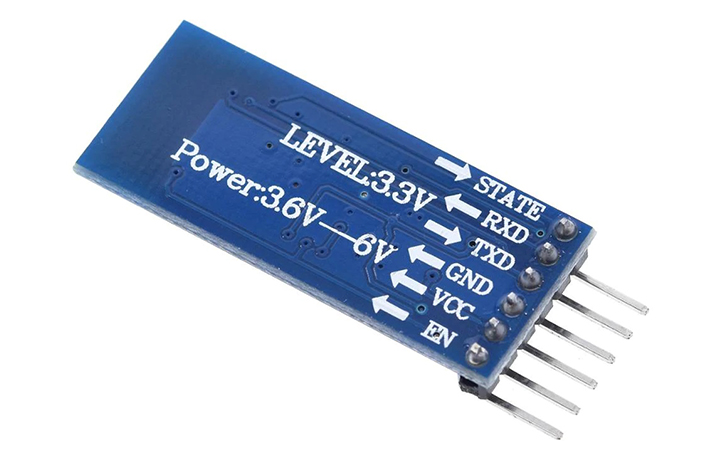

Mặt Sau Module Bluetooth 4.0
Ưu điểm:
- Tiệu thụ năng lượng thấp hoạt động ở tầng số 2.4Ghz,
- Khả năng truyền nhận tốc độ cao.
- Module Bluetooth hoạt động ổn định
- Hướng dẫn kết nối với Android: https://youtu.be/1i-6cz4KHXE
- Kết nối với Iphone: Sử dụng app tải trên Appstore: LightBlue để test kết nối với module.
-
