Module Bluetooth HC05

Module Bluetooth HC05

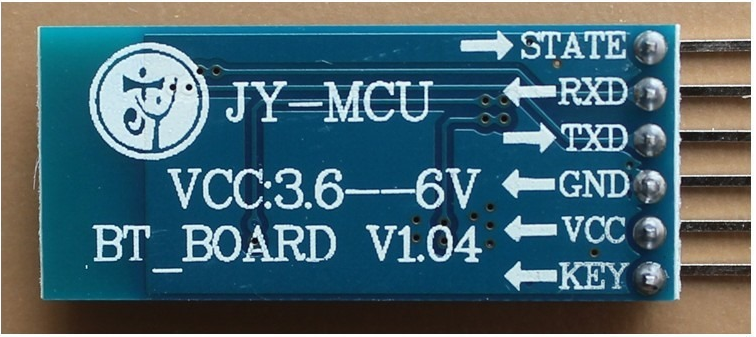

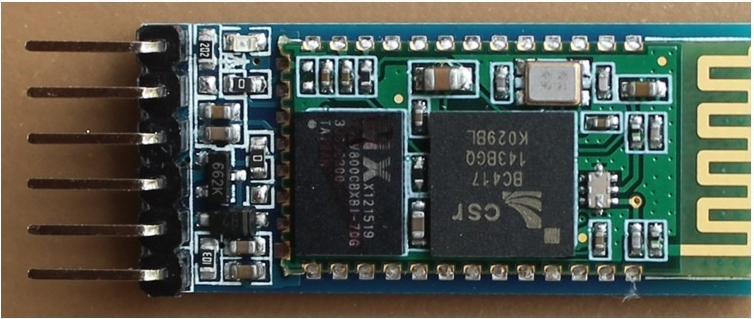

Mạch thu phát Bluetooth HC-05 đã ra chân được thiết kế nhỏ gọn ra chân tín hiệu giao tiếp cơ bản và nút bấm để vào chế độ AT COMMAND, mạch được thiết kế để có thể cấp nguồn và giao tiếp qua 3.3VDC hoặc 5VDC, thích hợp cho nhiều ứng dụng khác nhau: Robot Bluetooth, điều khiển thiết bị qua Bluetooth,....

Khi kết nối với máy tính, HC-05 sẽ nhận như 1 cổng COM ảo ở chế độ truyền Haft Duplex tức trong 1 thời điểm chỉ có thể truyền hoặc nhận tín hiệu.

Thông Số Kỹ Thuật

• Điện áp hoạt động : +3.3VDC 30mA(hỗ trợ IC 5.0V)
• Dòng điện khi hoạt động : Khi Pairing 30mA , sau khi pairing hoạt động truyền nhận bình thường 8mA
• Baudrate : 1200,2400,4800,9600,19200,38400,57600,11520
• Dải tần hoạt động : 2.4GHz
• Kích thước : 26.9mm x 13mm x 2.2mm
• Giao tiếp : Bluetooth serial port
• Nhiệt độ làm việc : -20℃ ~ +75℃
• Tốc độ : - Asynchronous : 2.1Mbps(Max)/160kbps
• Synchronous : 1Mbps/1Mbps

Sơ đồ nguyên lý

Nguyên lý hoạt động

   Module có 2 chế độ làm việc (có thể lựa chọn chế độ làm việc bằng cách thay đổi trạng thái chân 34 KEY):
      Tự động kết nối.
      Đáp ứng theo lệnh: khi làm việc ở chế độ này, các bạn có thể gửi các lệnh AT để giao tiếp với module.

•  Module HC05 có thể nhận 1 trong 3 chức năng: Master, Slave, Loopback (có thể lựa chọn các chức năng bằng lệnh AT).
•  Giao tiếp với module bằng giao tiếp nối tiếp không đồng bộ qua 2 đường RX và TX, vì vậy các bạn có thể sử dụng PC với chuẩn RS232 hoặc các dòng vi điều khiển để giao tiếp.
  Bằng cách thay đổi trạng thái chân 34 (KEY), bạn có thể cấu hình chế độ hoạt động cho module:
• Để module làm việc ở chế độ kết nối tự động: KEY phải ở trạng thái Floating (trạng thái không kết nối).
•  Để module làm việc ở chế độ đáp ứng theo lệnh: KEY = ‘0’ (kết nối xuống đất)àCấp nguồn cho module à chuyển KEY = ‘1’ (kết nối lên VCC) lúc này có thể sử dụng các lệnh AT để giao tiếp.

Giao tiếp với module bluetooth HC05

1.Sử dụng tập lệnh AT

• Tập lệnh AT : https://goo.gl/1N5T06
• Phần mềm hercules : http://new.hwg.cz/files/download/sw/version/hercules_3-2-8.exe

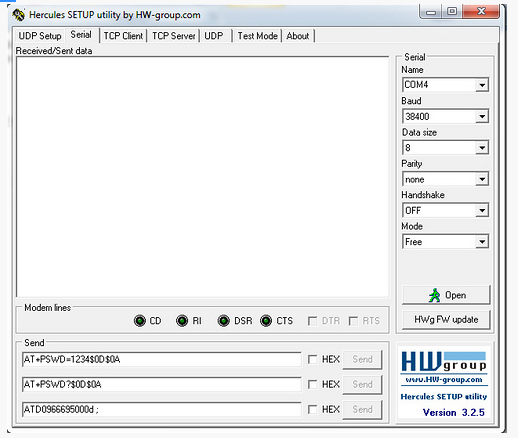

• Cài đặt phần mềm Hercules Setup Untility, sau đó mở ứng dụng, chọn Serial, giao diện giao tiếp với cổng nối tiếp sẽ hiện ra:

Các bạn cấu hình cổng vào, chế độ, khung dữ liệu, tốc độ Baud cho cổng nối tiếp.

• Thiết lập module HC05 hoạt động ở chế độ đáp ứng theo lệnh. Ở chế độ này, các bạn có thể cấu hình và kiểm soát module của mình.
• Các bạn kết nối module Bluetooth với PC bằng USB TO COM PL2303 như sau:
  RX (màu trắng) với  TX của module HC05.
  TX (màu xanh lá cây) với RX của module HC05.
  VCC với 5.0V
  GND với GND.
• Sử dụng các lệnh AT để giao tiếp với module thông qua hercules setup.

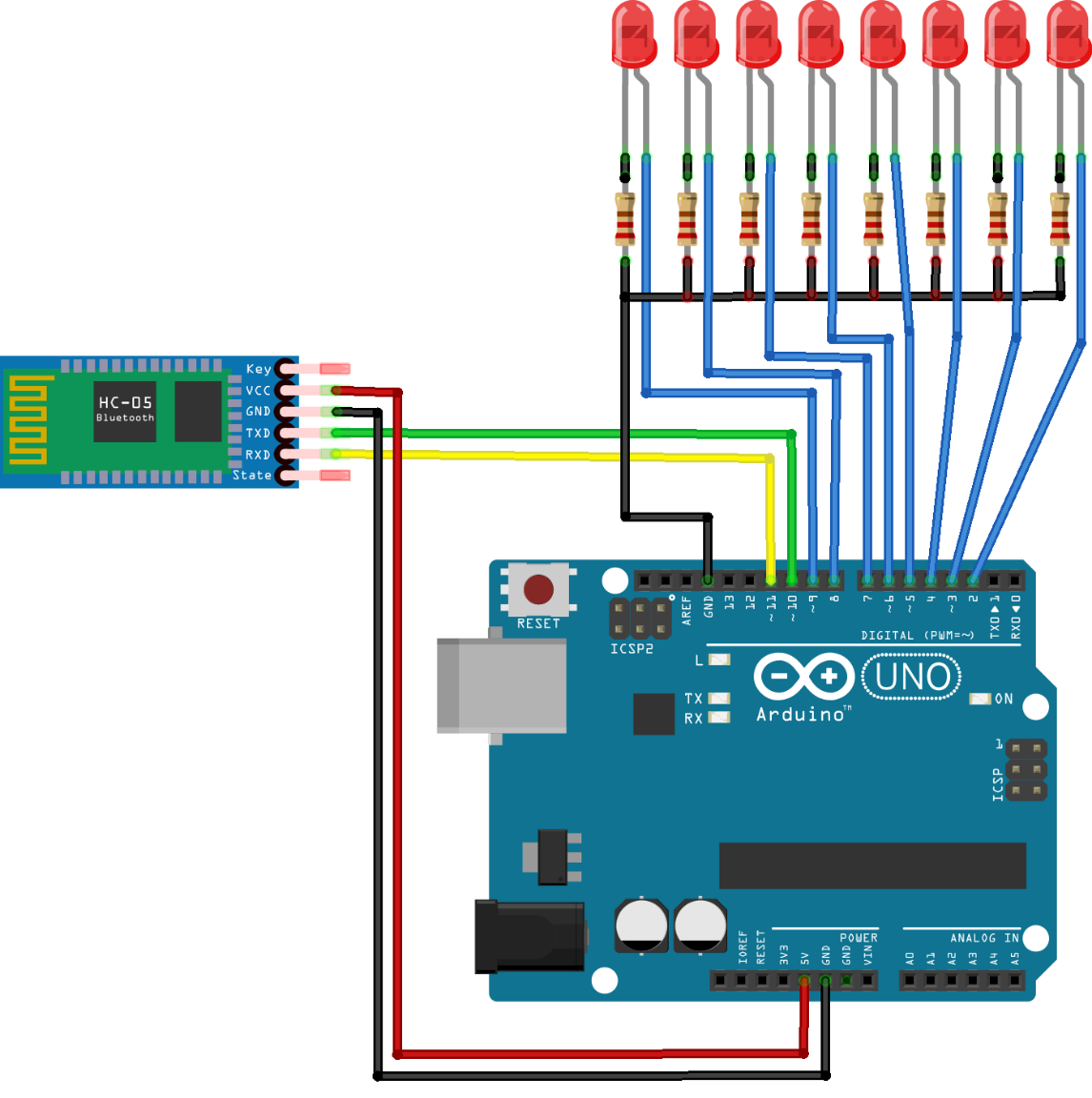

2.Điều khiển LED bằng android:

Code mẫu:

• Link code : https://goo.gl/3LbXdL
• Led  được điều khiển thông qua ứng dụng bluetooth controller trên smartphone : https://goo.gl/eRfozT
