Hướng dẫn sử dụng Module GY906, GY86, GY89, TCS34725

Đăng bởi : Diễn02/02/2018

Module GY906 + GY86 + GY89 + TCS34725

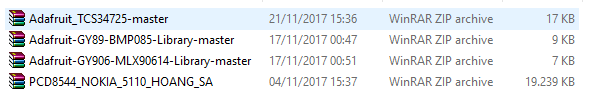

Để sử dụng các module này, các bạn thêm thư viện .ZIP trong thư mục Lib vào Arduino IDE để sử dụng. Thư viện gồm:

  • Thư viện của TCS34725
  • Thư viện của GY89
  • Thư viện của GY906
  • Thư viện cho LCD Nokia 5110



Hướng dẫn sử dụng Module GY906, GY86, GY89, TCS34725 1

Tất cả module sử dụng giao tiếp I2C để giao tiếp với Arduino. Nguồn nuôi 3.3V.

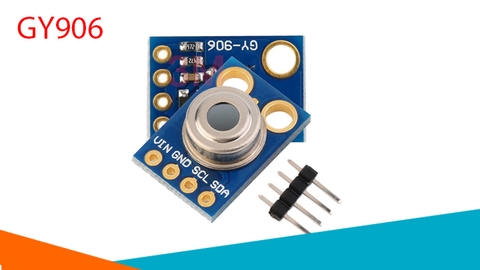

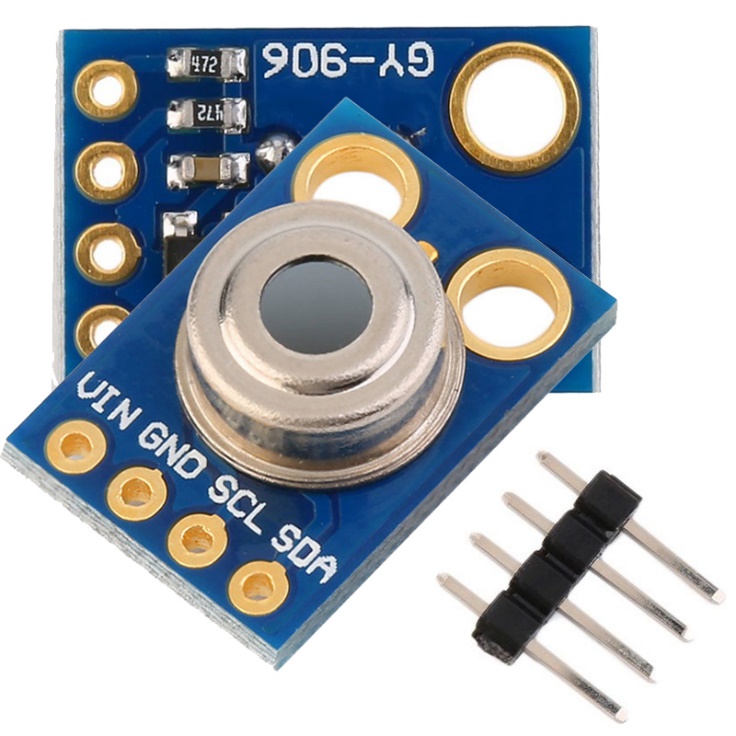

Module GY-906 cảm biến nhiệt độ không tiếp xúc dùng để đo nhiệt độ môi trường độ chính xác cao. Giao tiếp bằng I2C, nguồn Vin = 3,3V



Hướng dẫn sử dụng Module GY906, GY86, GY89, TCS34725 2

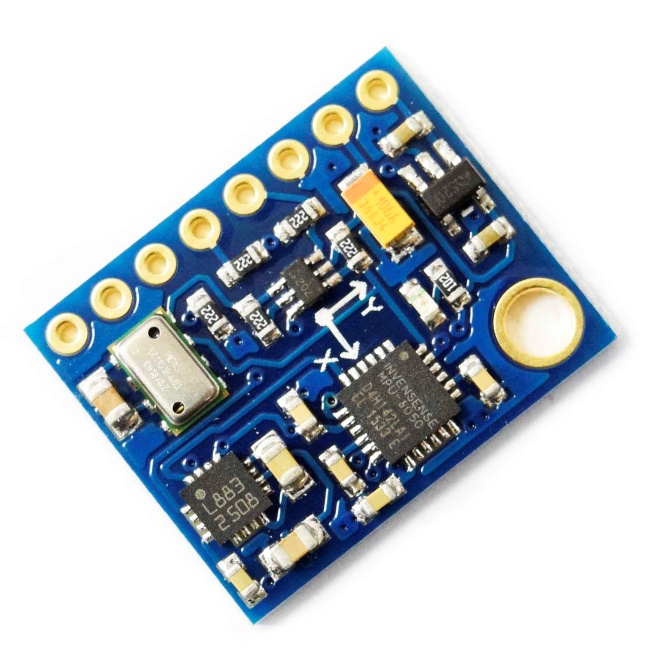

Module GY-86  là module cảm biến 10 trục tích hợp 3 cảm biến:

  • Cảm biến gia tốc MPU6050
  • La bàn số 3 trục HMC5883L
  • Cảm biến áp suất MS5611

Module sử dụng giao tiếp I2C, nguồn 3.3V

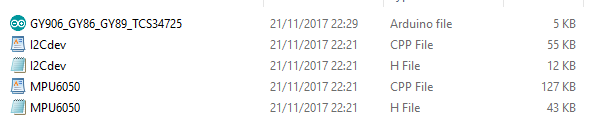

Trong code mẫu mình sử dụng thư viện để test MPU6050 trong module GY86



 Hướng dẫn sử dụng Module GY906, GY86, GY89, TCS34725 3



Hướng dẫn sử dụng Module GY906, GY86, GY89, TCS34725 4

Module GY-89 là module con quay hồi chuyển + Từ trường + Áp suất Khí quyển 10DOF gồm 3 cảm biến: LSM303 + L3GD20 + BMP180

Trong code mẫu mình sử dụng thư viện để test BMP180 trong GY89

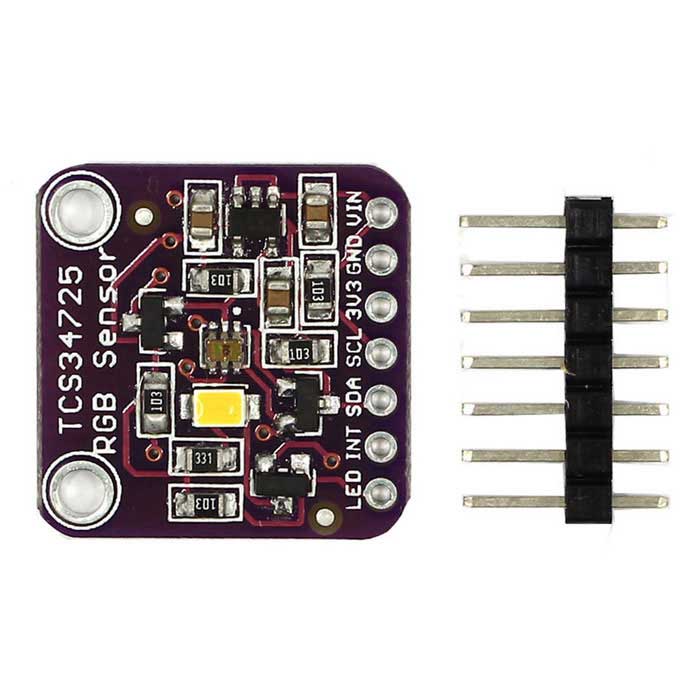

Module TCS34725 là cảm biến màu RGB

Hướng dẫn sử dụng Module GY906, GY86, GY89, TCS34725 5



Tải file mạch của các module: TẠI ĐÂY
