Mạch Nạp ST-Link V2, Mach Nạp Cho Vi Điều Khiển STM8 và STM32 ( BH 06 Tháng)

Đánh giá sản phẩm
68.000₫ 120.000₫
Mã sản phẩm: K1A1-2

Mua Mạch Nạp ST-Link Mini V2

ST-Link V2mạch nạp được sử dụng để nạp chương trình cho các vi điều khiển STM8 và STM32, mạch nạp có ưu điểm giá thành rẻ, chất lượng đảm bảo, ít bị lỗi. Kích thước nhỏ gọn.

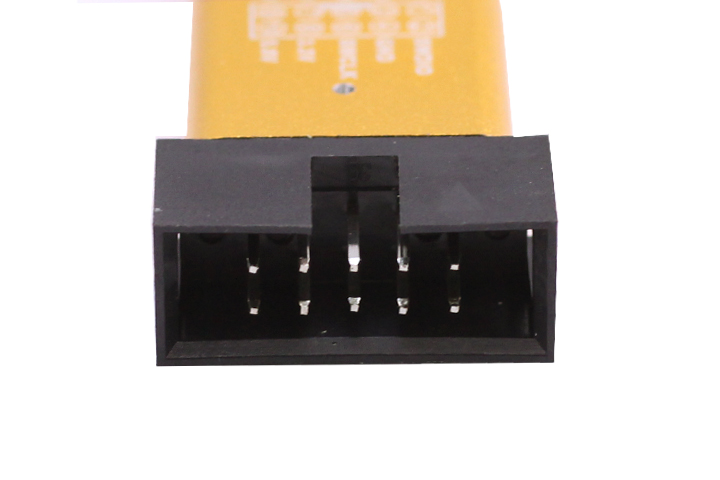

MẠCH NẠP ST-LINK V2

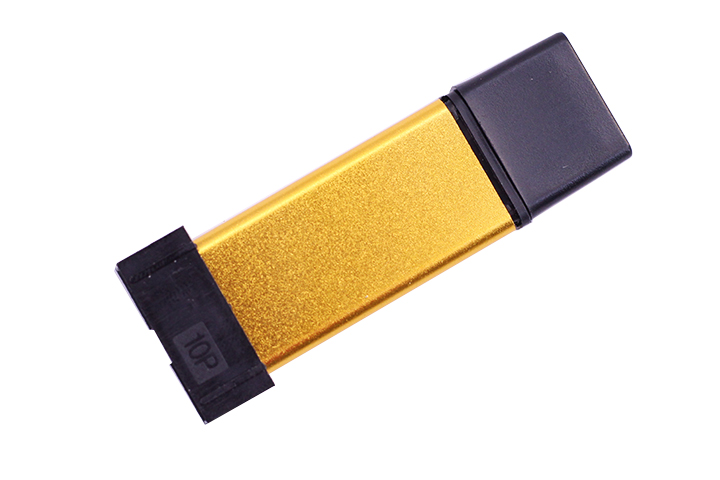

                                                             Mạch Nạp STLinhk V2



Thông Số Kĩ Thuật của Mạch Nạp ST-Link Mini V2:

Kết nối được với các dòng chip sau:STM8,STM32.

- STM8 :

  • NRST -- RST
  • SWIM -- SWIM

 - STM32 :

  • NRST -- RST
  • SWCLK -- TCK
  • SWDIO -- TMS
  • SW DRIVERS



   Hướng dẫn nạp chương trình:

 Các bạn tải và cài đặt phần mềm Keil C để lập trình và nạp cho các dòng chip STM Tại đây.

 Các bạn tiếp tục cài phần mềm nạp code cho STM Tại đây.

 Sau khi cài đặt xong các bạn kết nối chân giữa mạch nạp với chip:



 Dòng STM8:

 -  SWIM-- SWIM

 -  GND-- GND

 -  3.3V-- 3.3V

 Dòng STM32:

 -  SWIM-- CLK

 -  SWDIO-- DIO

 -  GND-- GND

 -  3.3V-- 3.3V

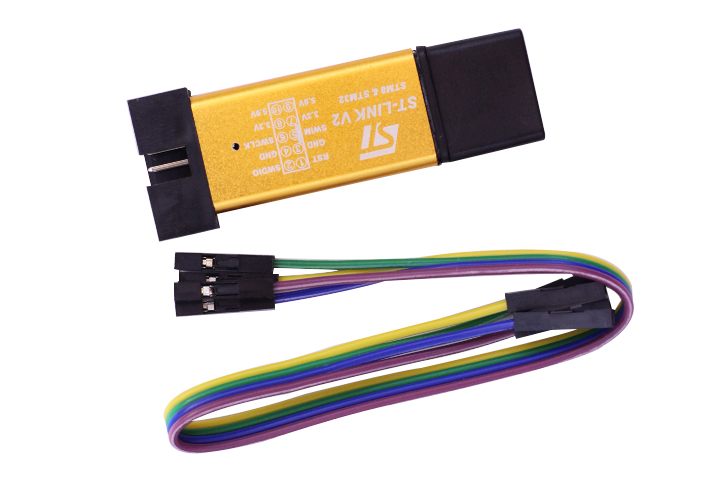

                                                     MẠCH NẠP ST-LINK V2

                                                          Mạch nạp & Kit STM32 STM32F103C8T6 MINI



     Kết nối mạch nạp với máy tính qua cổng USB.

     Mở phần mền nạp code đã cài đặt ở trên.

                                      MẠCH NẠP ST-LINK V2

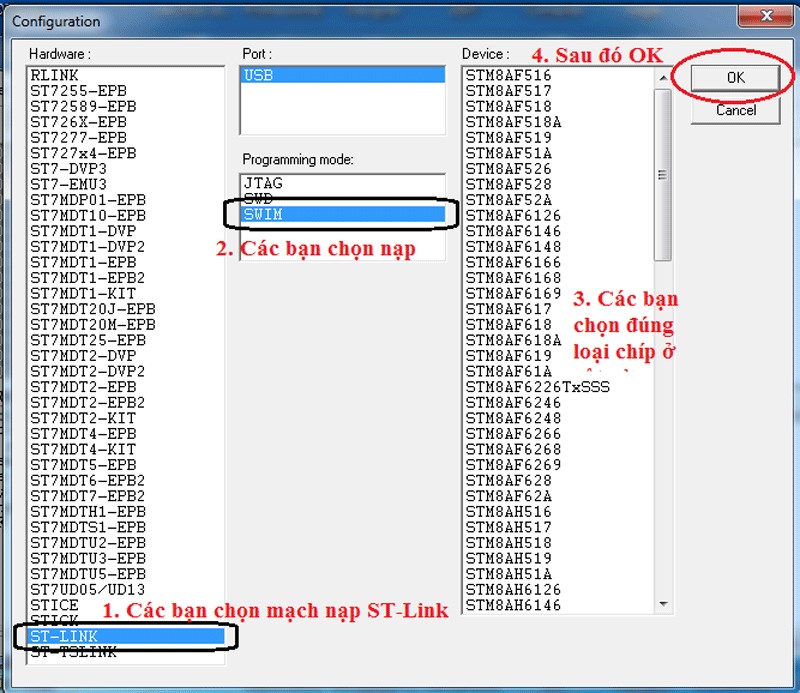

   Sau khi mở chương trình các bạn thực hiện tiếp các bước như trên hình vẽ.

                                MẠCH NẠP ST-LINK V2

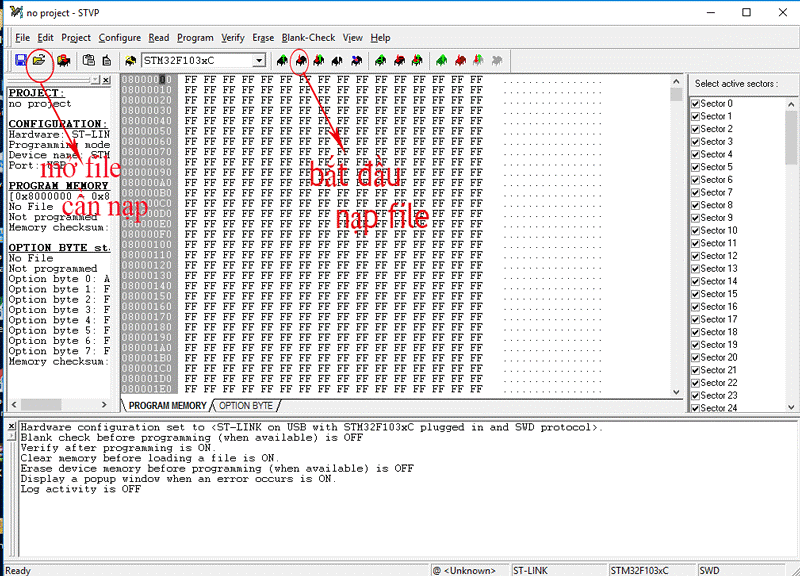

   Sau khi thực hiện các bước ở trên  đợi cho máy load xong rồi tiếp tục thực hiện các bước sau.



                                   MẠCH NẠP ST-LINK V2



Như vậy là Linh kiện điện tử 3M đã hướng dẫn xong các bạn sử dụng Mạch Nạp ST-Link V2, Mọi khó khăn các bạn có thể gọi cho chúng tôi tại số kĩ thuật ở bên dưới nhé

   3M Chúc các bạn thành công!
