Tìm hiểu cách sử dụng module hc05, hc06 chi tiết

Đăng bởi Diễn vào lúc 02/02/2018

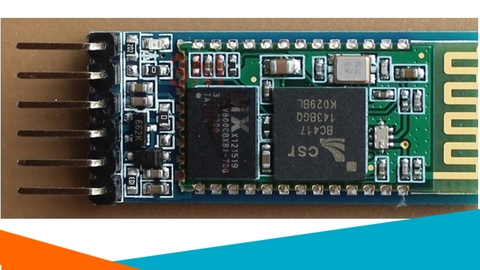

Module Bluetooth HC05, HC06

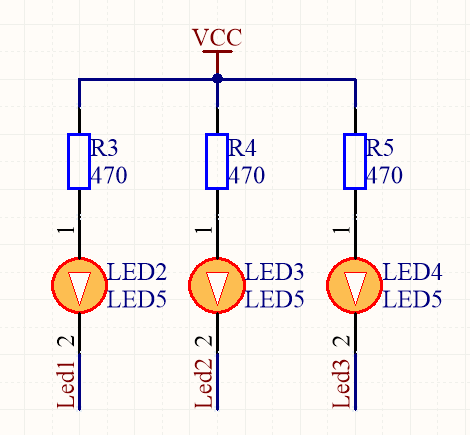

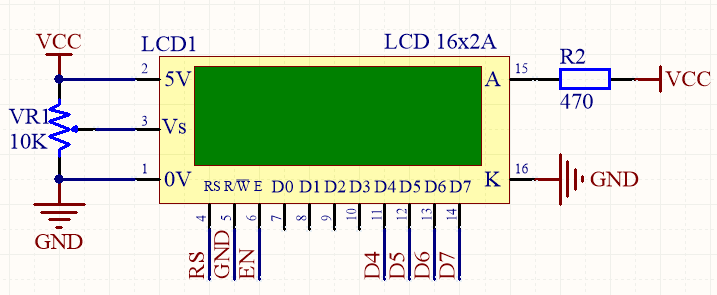

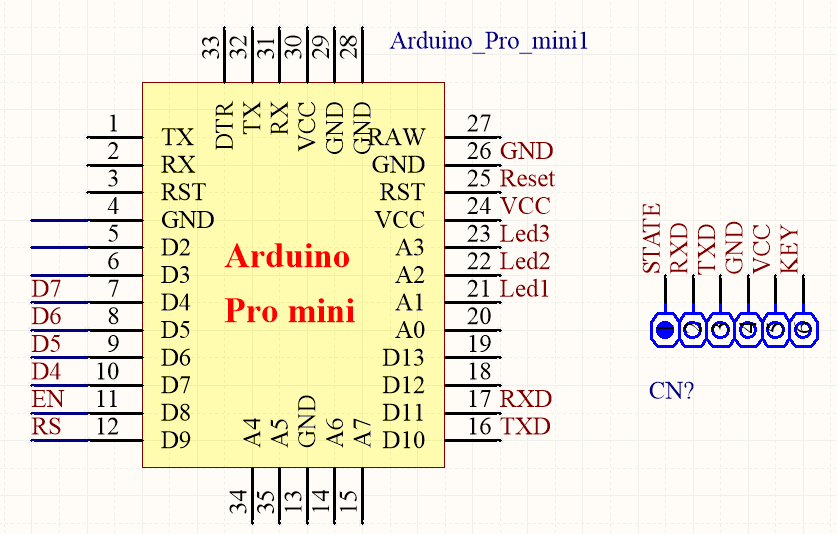

Module Bluetooth ứng dụng giao tiếp với Arduino điều khiển bật tắt thiết bị qua điện thoại, máy tính,… Mạch dưới đây sử dụng Arduino Pro Mini điều khiển bật tắt led qua Bluetooth, hiển thị kí tự nhận được lên LCD1602. Module ở chế độ Slave.



Tìm hiểu cách sử dụng module hc05, hc06 chi tiết 1





Tìm hiểu cách sử dụng module hc05, hc06 chi tiết 2





Tìm hiểu cách sử dụng module hc05, hc06 chi tiết 3





Arduino

HC05 / HC06

VCC

VCC

GND

GND

D10

TXD

D11

RXD



Tải file mạch TẠI ĐÂY
