Module Khống Chế Độ Ẩm Đất XH-M214 12VDC

Module khống chế độ ẩm đất 12VDC XH-M214 độ chính xác cao

Module khống chế độ ẩm đất XH-M214 là module được dùng để xác định độ ẩm đất, điều khiển hệ thống tưới nước trong các vườn ươm với mục đích tạo độ ẩm bổ sung khi thiếu và ngắt khi độ ẩm đủ

Mạch khống chế độ ẩm sử dụng cảm biến, điện áp 12VDC với độ chính xác cao, sai số 1%, phạm vi điều khiển độ ẩm 20 - 99%, kích thước nhỏ gọn 52x43x16mm thuận tiện cho việc lắp đặt và sử dụng, tự ngắt khi độ ẩm đủ

Module Khống Chế Độ Ẩm Đất XH-M214

Thông số kỹ thuật của module điều khiển độ ẩm

• Mã sản phẩm: MH-X214
• Điện áp: 12VDC
• Dòng điện: 10A
• Phạm vị điều khiển độ ẩm: 20-99% RH
• Sai số: 1%
• Tự ngắt khi độ ẩm đủ
• Kích thước: 52x43x16mm
• Khối lượng: 30 gram

Để cố định module khống chế độ ẩm MH214 quý khách dùng vít 3.2mm

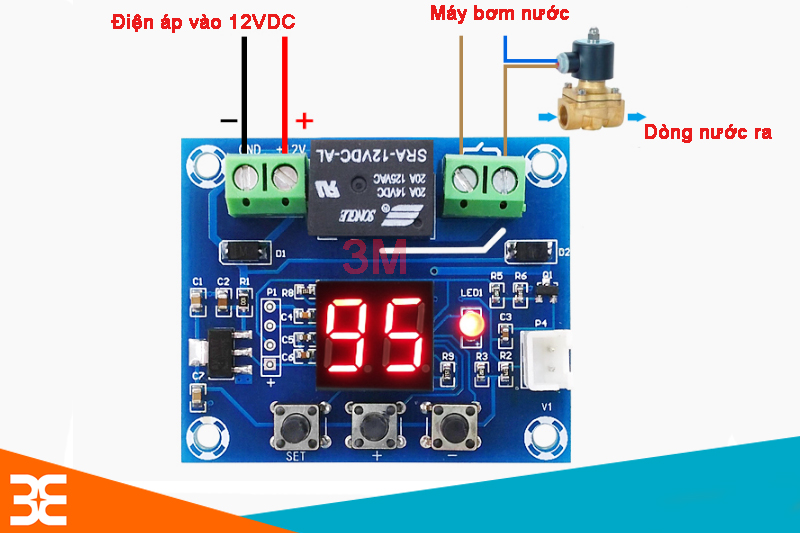

Hướng Dẫn Sử Dụng Module Khống Chế Độ Ẩm Đất XH-M214

Cài đặt thông số:

• Để vào cài đặt các thông số, ấn nút “Set” sẽ hiển thị F0, nếu muốn thay đổi giá trị F0 thì ấn “Set” thêm 1 lần nữa, khi đó sẽ hiện giá trị F0 hiện tại. Ấn +/- để tăng giảm giá trị F0 phù hợp. Sau khi chỉnh sửa giá trị F0 xong ấn “Set” thêm lần nữa để hiển thị ra màn hình F0. Ấn nút “+” để chuyển sang thông số F1, F2.

• Nếu bạn muốn chỉnh sửa thông số F1, F2 thì làm tương tự như F0

1. F0: Ngưỡng độ ẩm để relay ngắt

Khi độ ẩm đạt tới F0 thì relay ngắt, đèn báo led đỏ tắt

2. F1: Ngưỡng độ ẩm để relay đóng

Khi độ ẩm nhỏ hơn hoặc bằng F1 thì relay đóng, đèn báo led đỏ sáng

3. F2: Sai số ( từ -15 đến15)

Ứng dụng của mạch khống chế độ ẩm 12VDC:

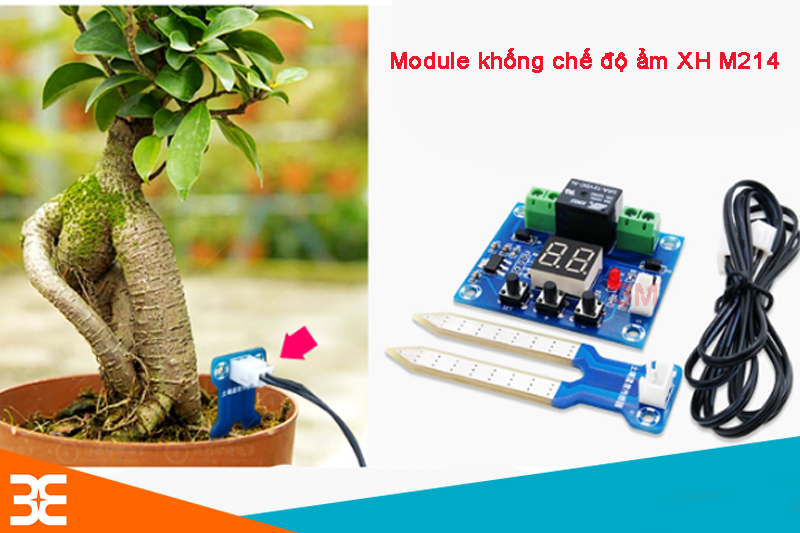

Với độ chính xác cao, sai số chỉ có 1% nên mạch khống chê độ ẩm MH-M214 được sử dụng trong các vườn ươm cây giống, cây trồng cần độ ẩm chính xác trong các trang trại hoặc tại hộ gia đình.

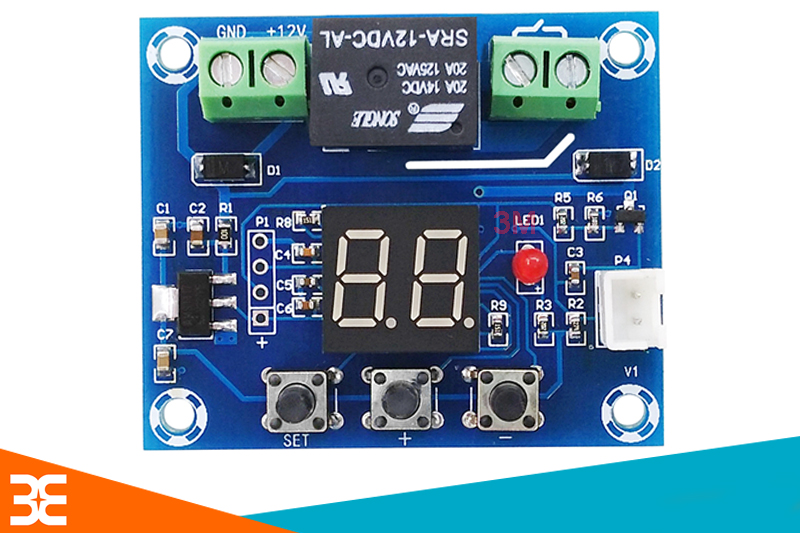

Mặt Trước Module Khống Chế Độ Ẩm Đất XH-M214

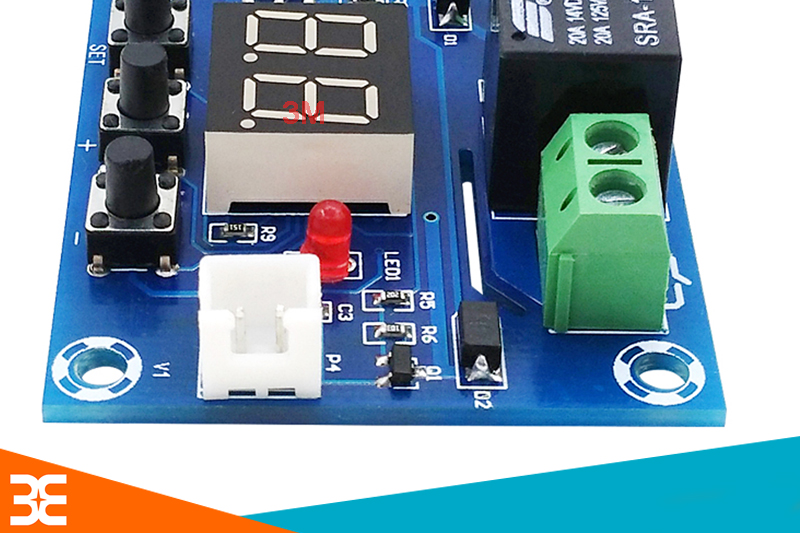

Mặt Bên Module Khống Chế Độ Ẩm Đất XH-M214

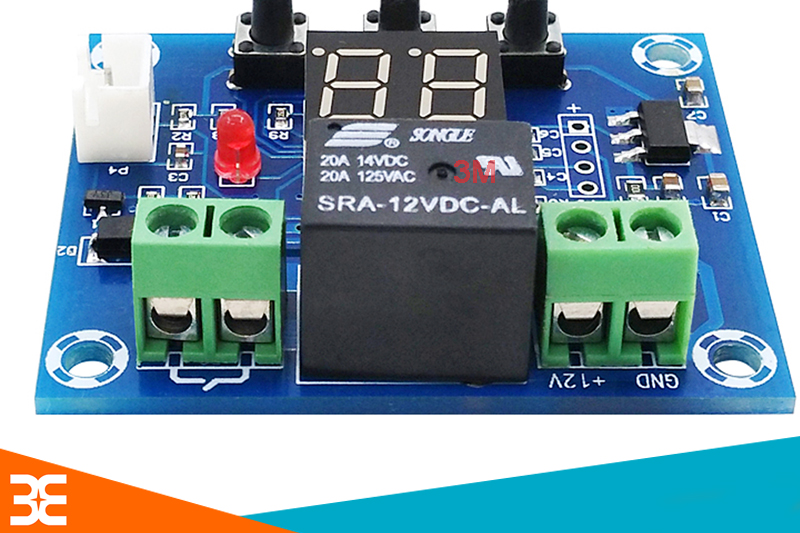

Chi Tiết Module Khống Chế Độ Ẩm Đất XH-M214

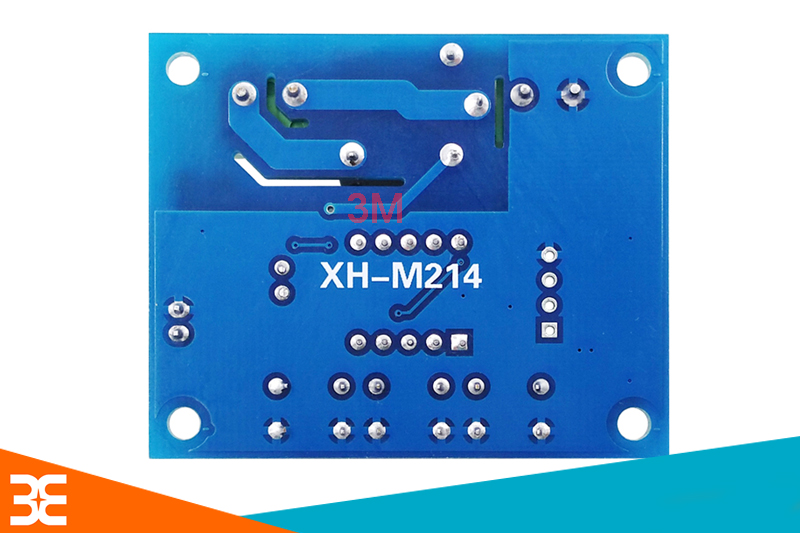

Mặt Sau Module Khống Chế Độ Ẩm Đất XH-M214

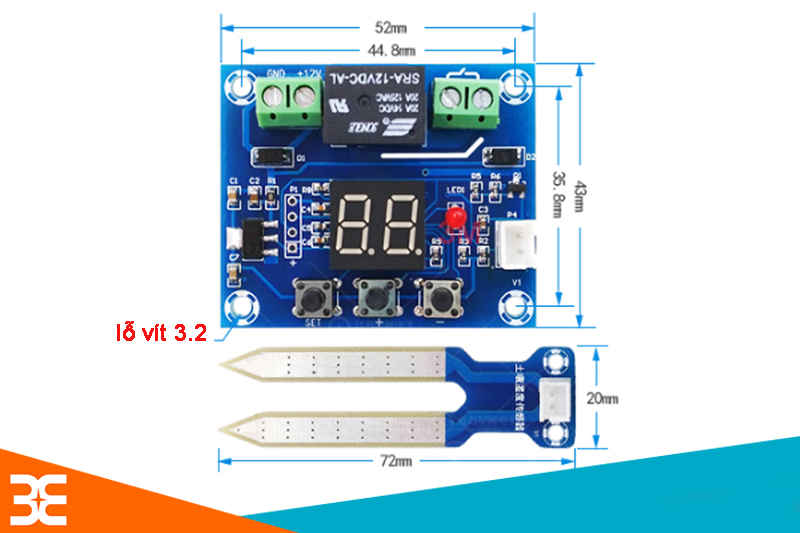

Kích Thước Module Khống Chế Độ Ẩm Đất XH-M214

Module Khống Chế Độ Ẩm Đất XH-M214

Hướng dẫn sử dụng:

Cài đặt thông số:

• Để vào cài đặt các thông số, ấn nút “Set” sẽ hiển thị F0, nếu muốn thay đổi giá trị F0 thì ấn “Set” thêm 1 lần nữa, khi đó sẽ hiện giá trị F0 hiện tại. Ấn +/- để tăng giảm giá trị F0 phù hợp. Sau khi chỉnh sửa giá trị F0 xong ấn “Set” thêm lần nữa để hiển thị ra màn hình F0. Ấn nút “+” để chuyển sang thông số F1, F2.

• Nếu bạn muốn chỉnh sửa thông số F1, F2 thì làm tương tự như F0

• F0: Ngưỡng độ ẩm để relay ngắt

Khi độ ẩm đạt tới F0 thì relay ngắt, đèn báo led đỏ tắt

• F1: Ngưỡng độ ẩm để relay đóng

Khi độ ẩm nhỏ hơn hoặc bằng F1 thì relay đóng, đèn báo led đỏ sáng

• F2: Sai số ( từ -15 đến15)
