Module Điều Khiển Relay 12VDC - Bằng Cảm Biến Chạm

Đánh giá sản phẩm
69.000₫
Mã sản phẩm: K7E6-1

Hiệu điện thế sử dung: 12VDC

Mặc định tín hiệu từ vi điều khiển

Sử dụng IC ổn áp 78L05

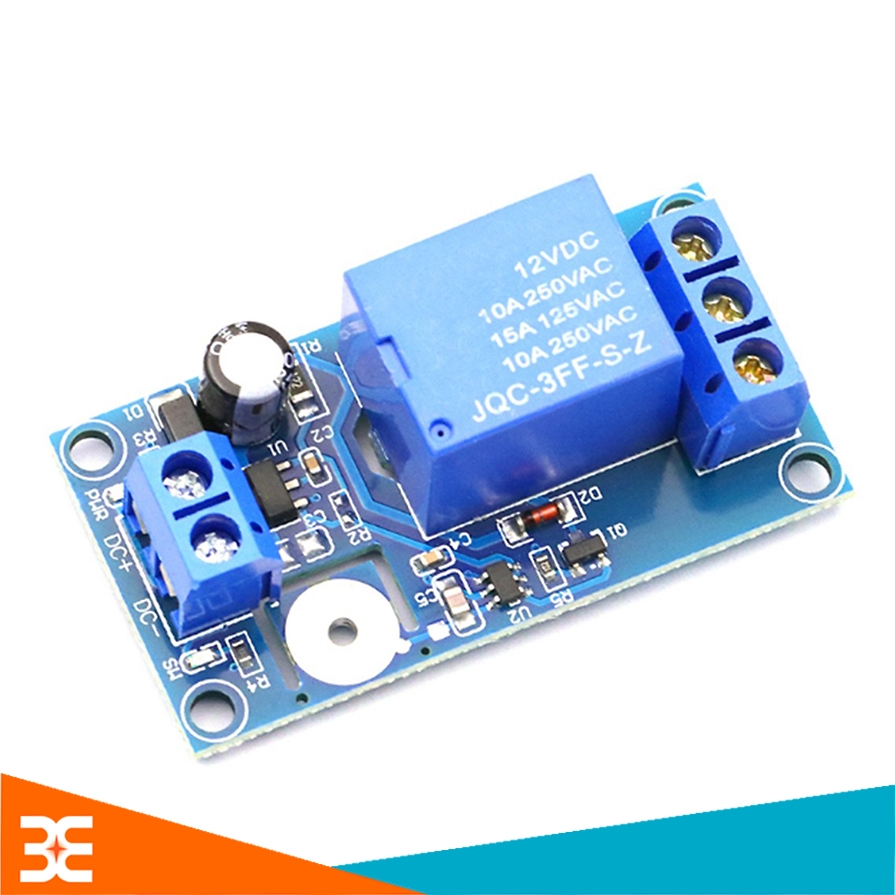

Module Điều Khiển Relay 12VDC - Bằng Cảm Biến Chạm

Module điều khiển relay 12VDC - Bằng cảm biến chạm là một Module rất thông dụng hiện nay dùng trong các mạch điều khiển tự động. Với dải thông số rộng, chức năng tuyệt vờigiá cả phải chăng, hãy mua ngay một "em" để thỏa sức sáng tạo của mình trong việc thiết kế các mạch điều khiển tự động nào!

module-điều-khiển-relay

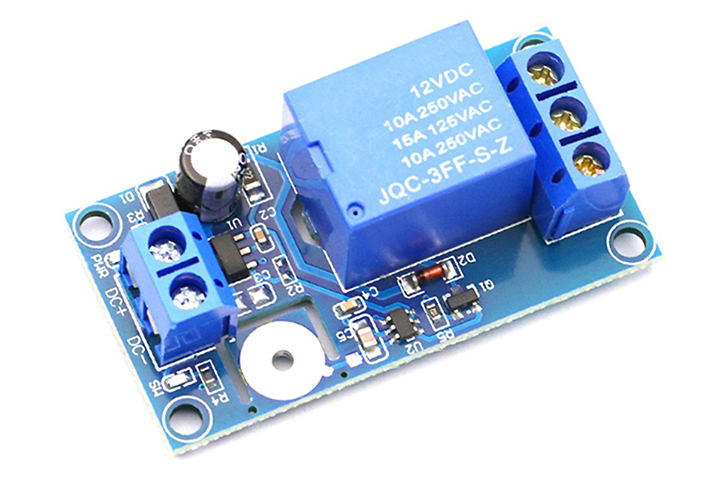

Module Điều Khiển Relay 12VDC - Bằng Cảm Biến Chạm

Thông Số Kỹ Thuật:

  • Kích thước: 50mmx25mm

  • Hiệu điện thế sử dung: 12VDC

  • Mặc định tín hiệu từ vi điều khiển

  • Sử dụng Di-ot 1N4007 SMD chống ngược

  • Sử dụng IC ổn áp 78L05

  • Cường độ dòng điện tối đa qua các tiếp điểm của relay với hiệu điện thế <= 250V (AC) là 10A.

  • Cường độ dòng điện tối đa qua các tiếp điểm của relay với hiệu điện thế <= 30V (AC) là 15A.

  • Cường độ dòng điện tối đa qua các tiếp điểm của relay với hiệu điện thế <= 250V (AC) là 10A.

module-điều-khiển-relay

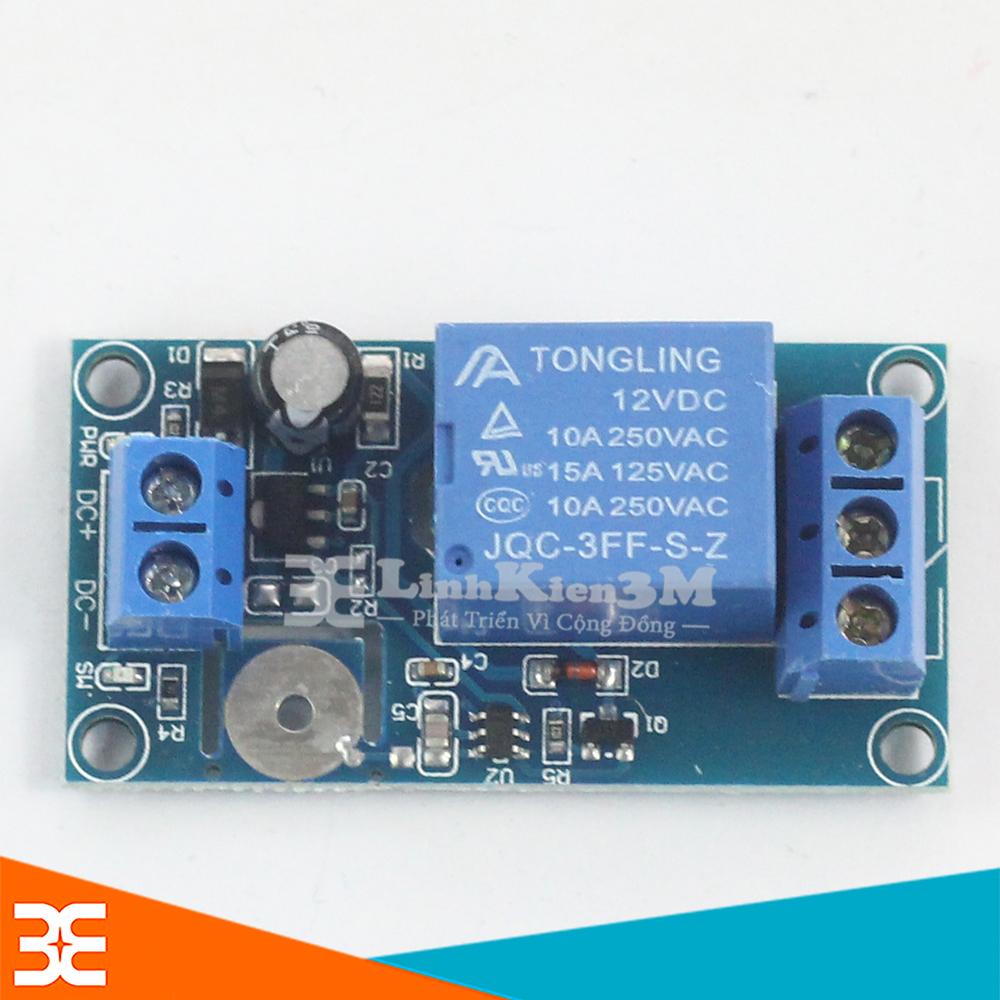

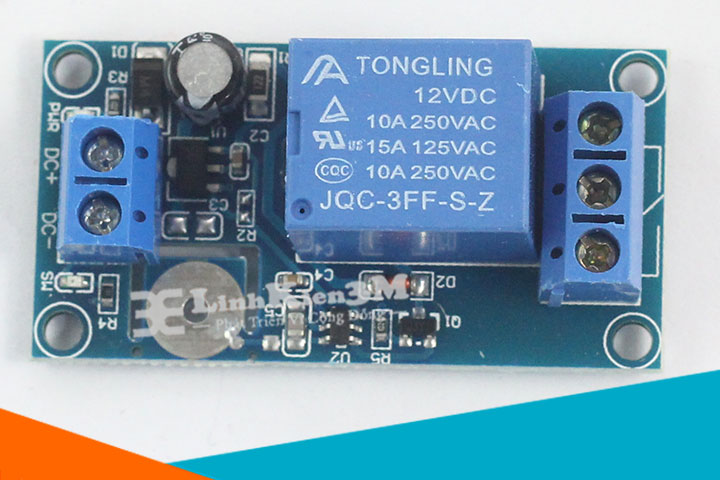

Module Điều Khiển Relay 12VDC - Bằng Cảm Biến Chạm

Cách Sử Dụng Sản Phẩm:

  • DC+: Chân cấp hiệu điện thế kích tối ưu
  • DC- : Chân nối với cực âm
  • COM: Chân nối với 1 chân bất kỳ của đồ dùng điện, chúng ta nên mắc vào đây chân lửa (nóng) nếu dùng hiệu điện thế xoay chiều và cực dương nếu là hiệu điện một chiều.
  • NO: Chân này sẽ nối với chân lửa (nóng) nếu dùng điện xoay chiều và cực dương của nguồn nếu dòng điện một chiều.
  • NC: chân này sẽ nối chân lạnh (trung hòa) nếu dùng điện xoay chiều và cực âm của nguồn nếu dùng điện một chiều.

module-điều-khiển-relay

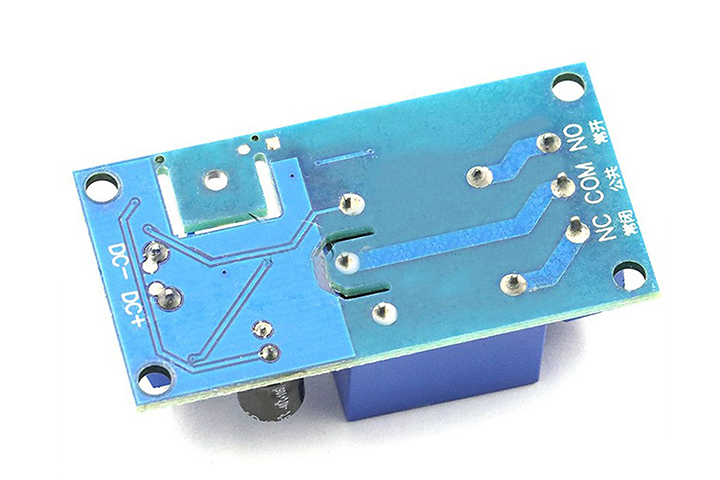

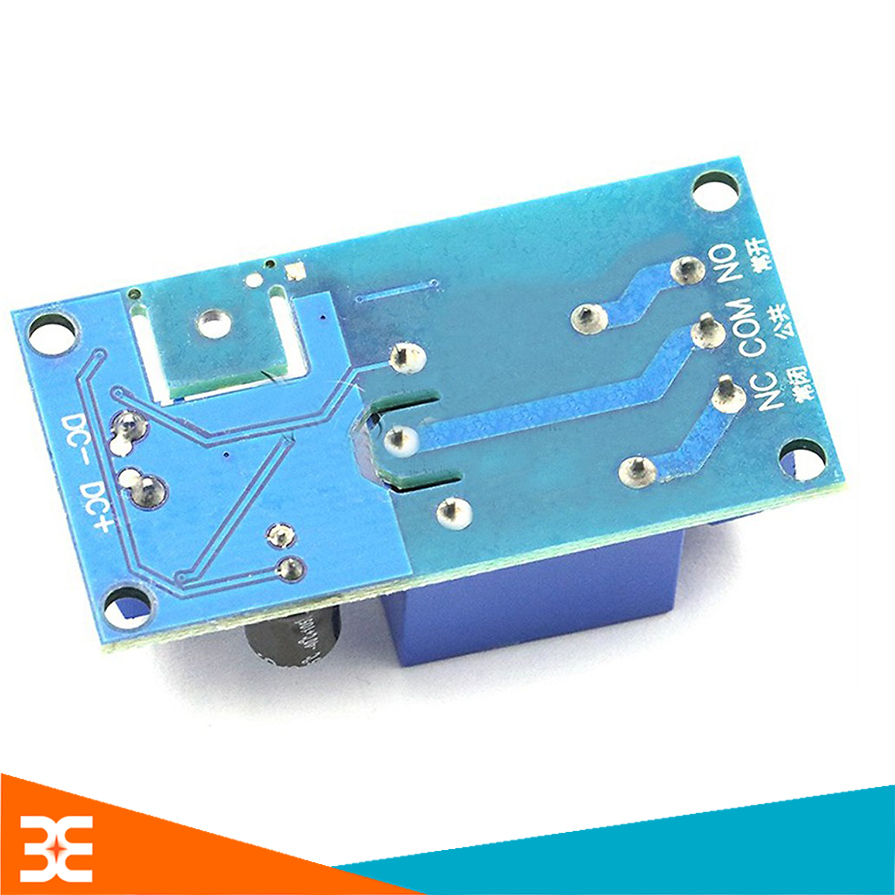

Mặt Sau Module Điều Khiển Relay 12VDC - Bằng Cảm Biến Chạm

Công Dụng Của Sản Phẩm:

  • Dùng để điều khiển thiết bị điện 220V qua Relay

  • Nhận tín hiệu từ vi điều khiển: 8051; AVR; PIC; Arduino;... để điều khiển

  • Nhận tín hiệu từ các loại module cảm biến: cảm biến ánh sáng, cảm biến khí, cảm biến rung;... để đóng ngắt các thiết bị gia dụng: điều khiển đèn tự động bật khi trời tối hoặc là một hệ thống kéo đồ vào khi trời mưa với mạch cảm biến mưa,...

  • Có thể điều khiển thiết bị điện AC với dòng tiếp điểm <15A
