MODULE Điều Khiển Động Cơ Bước ULN2003 - Dán

Module điều khiển động cơ bước ULN 2003 – Dán

Động cơ bước là gì?

Động cơ bước là động cơ sử dụng với mục đích biến đổi tín hiệu điều khiển dưới dạng các xung điện, rời rạc kế tiếp nhau. Các xung điện biến đổi thành các chuyển động góc quay hoặc các chuyển động roto.

Cấu tạo: Động cơ bước cấu tạo gồm 2 loại động cơ:

• Động cơ đồng bộ giảm tốc công suất nhỏ.
• Động cơ một chiều không tiếp xúc.

Ưu điểm: Động cơ bước hoạt động theo từng bước, độ chính xác trong điều khiển rất cao.

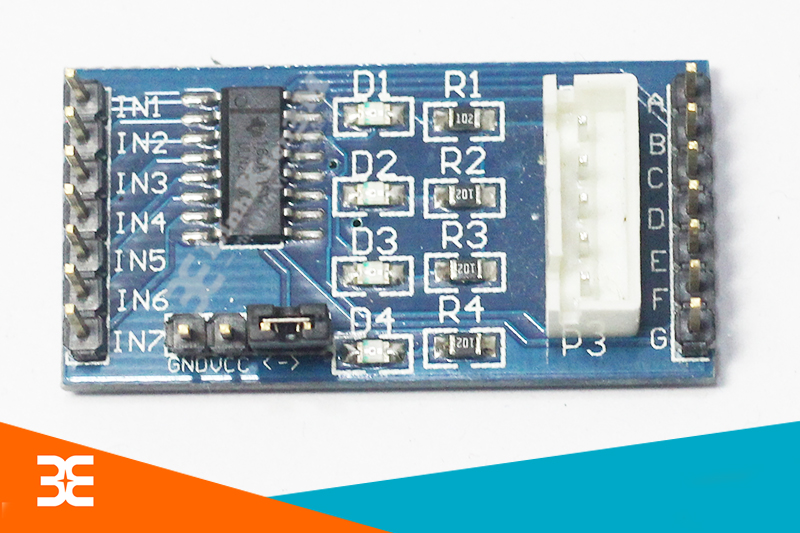

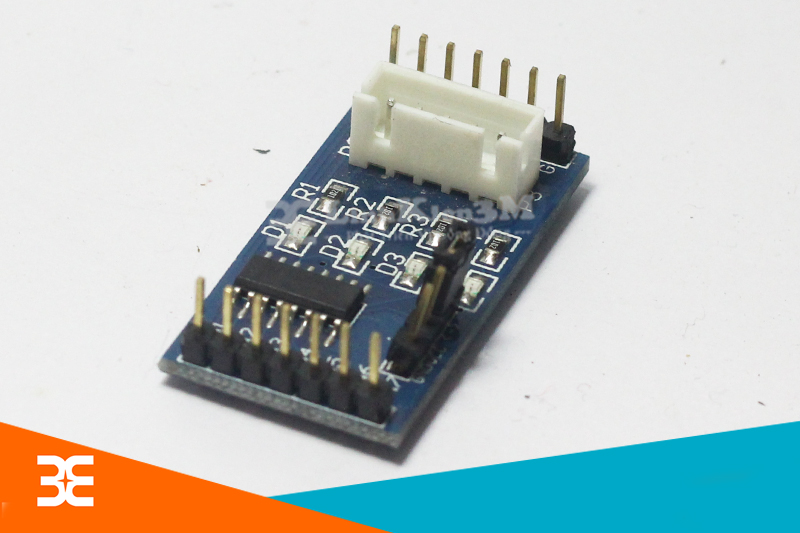

Module điều khiển động cơ bước ULN - 2003

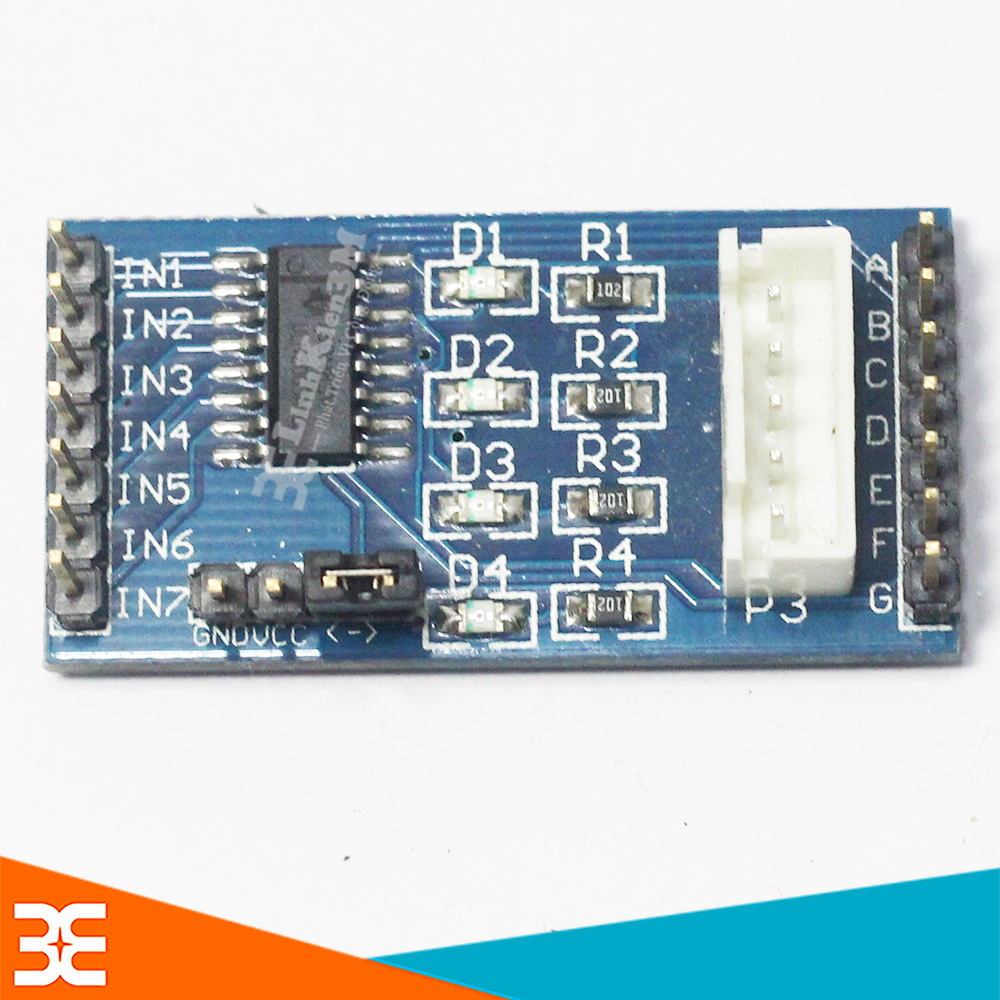

Giới thiệu về Module điều khiển động cơ bước ULN 2003

Module điều khiển động cơ bước ULN 2003 – Dán là một vi mạch đệm, cấu tạo từ các mảng darlington chịu được dòng điện đi qua lớn với điện áp cao. Cấu trúc bên trong bao gồm 7 cặp Transistor NPP ghép theo phương thức darlington cực góp hở với một cực phát chung. (Transistor Darlington còn gọi là cặp Darlington, là cấu trúc hỗn hợp gồm hai transistor lưỡng cực cùng kiểu npn hoặc pnp kết nối theo cách thức để khuếch đại dòng của transistor đầu được khuếch đại thêm bởi transistor thứ hai.)

Chức năng: Điều khiển 1 động cơ bước hoặc có thể là hai động cơ DC có công suất nhỏ. Trong trường hợp tải có tính cảm ứng, module điều khiển động cơ bước có sử dụng diode chặn.

Ứng dụng: Thiết kế nhỏ gọn, tích hợp sẵn mạch đệm, sử dụng trong các mạch đệm điều khiển động cơ một chiều, động cơ bước, khối hiển thị ma trận led, ….

Thông số kỹ thuật

• Điện áp đầu vào: 5 ~ 12V

• Tín hiệu ngõ vào: 4 chân In₁; In₂; In₃ : In₄

• Tín hiệu ngõ ra: Jack cắm động cơ bước 28BYJ-48

• 4 Led hiện thị trạng thái hoạt động của động cơ

• Điện áp ra giới hạn: 50V (Vce)

• Điện áp vào giới hạn: 30V (Vin)

• Dòng điện đầu ra liên tục: I_c = 500mA

• Dòng điện đầu vào liên tục: I_in = 25mA

• Công suất tiêu tán trên mỗi cặp darlington: 1W

• Nhiệt độ làm việc: -55 ~ 150 ^oC

Lưu ý: Có thể sử dụng cho nguồn 5V hoặc nguồn 12V

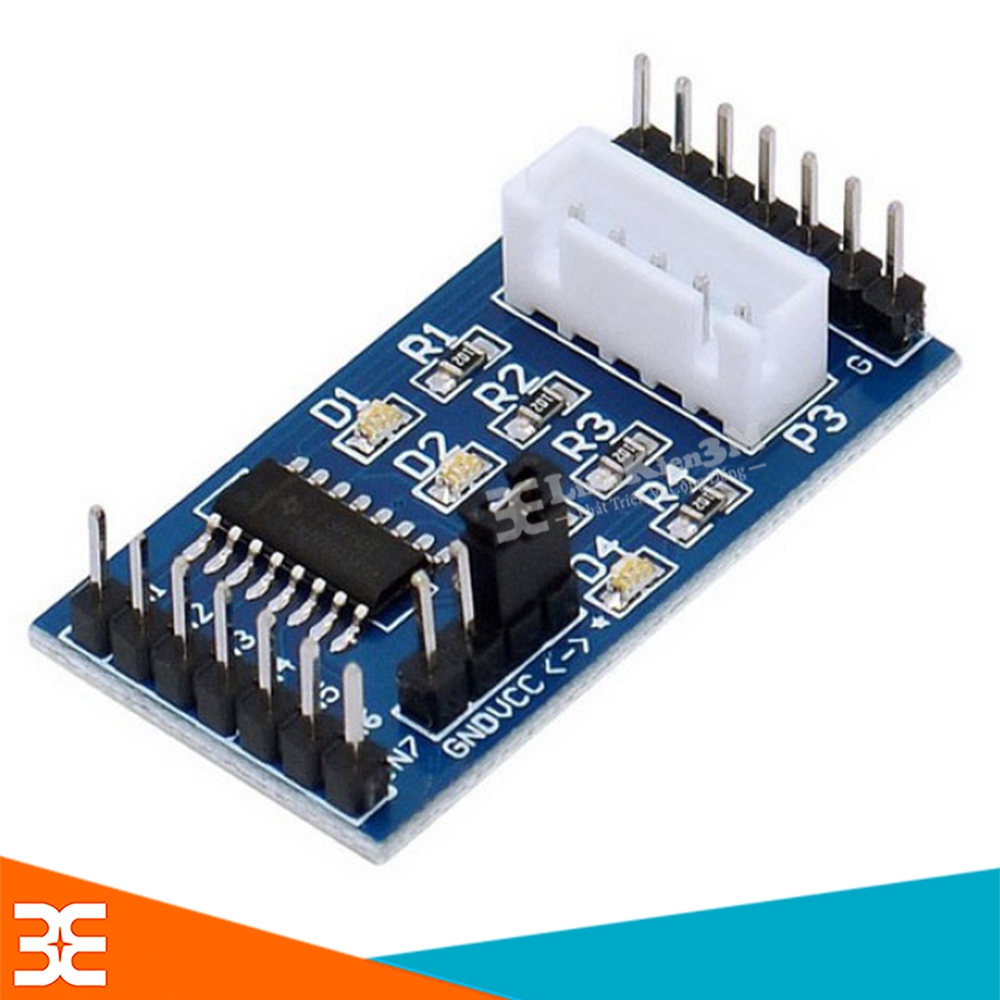

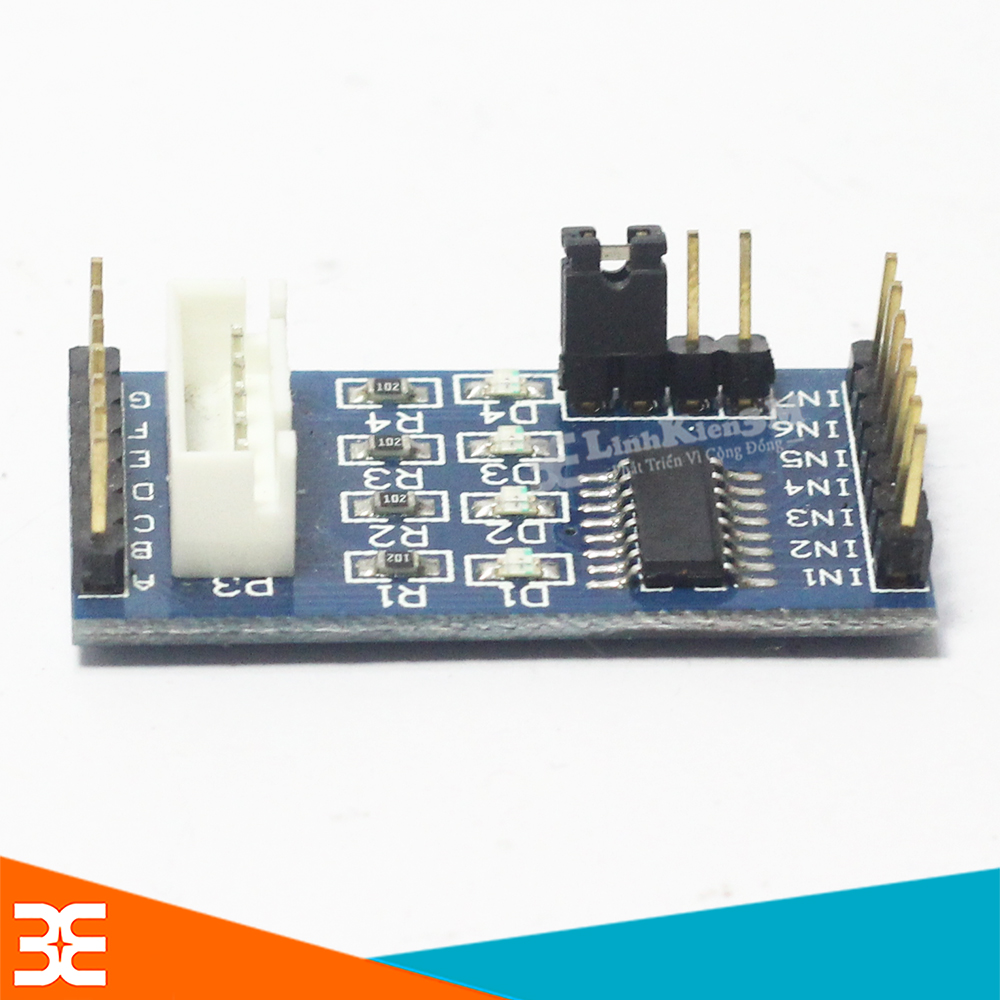

Module điều khiển động cơ bước ULN 2003 - dán chính hãng

• Các bạn có tham khảo thêm link hưỡng dễn sử dụng tại link này.
