Mạch Điều Khiển Tốc Độ Và Đảo Chiều Motor DC 12-40V 40A 400W Hiển Thị Điện Áp
Mạch điều khiển tốc độ và đảo chiều motor DC 12-40V 40A 400Wmodule điều khiển động cơ với công suất lên đến 400W. Module được thiết kế với 2 chức năng điều khiển tốc độ motor DC bằng phương pháp băm xung PWMđảo chiều động cơ. Đặc biệt là module có chế độ hiện thị điện áp trên Led 7 thanh gắn trên bề mặt module và chức năng bảo vệ mạch khi phân cực ngược, kết hợp thiết kế nhỏ gọn và sự tiện lợi khi sử dụng và giá cả phải chăng nên sản phẩm đang được sử dụng rộng rãi trên thị trường.

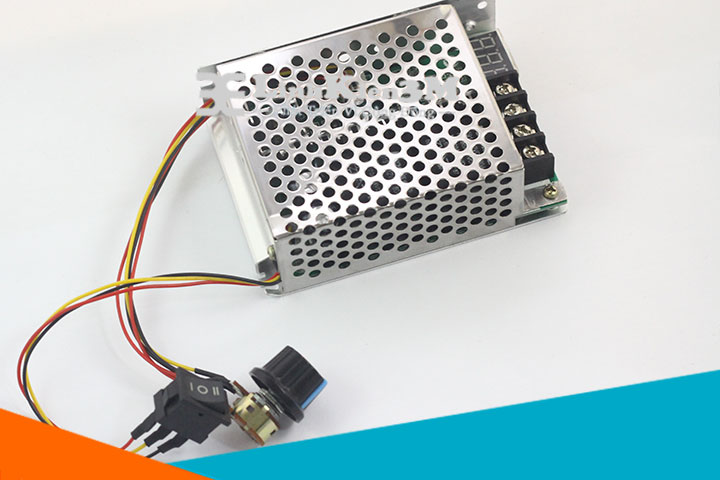

Mạch Điều Khiển Tốc Độ Và Đảo Chiều Motor

Mạch Điều Khiển Tốc Độ Và Đảo Chiều Motor DC 12-40V 40A 400W Hiển Thị Điện Áp

Thông Số Kỹ Thuật Mạch Điều Khiển Tốc Độ Và Đảo Chiều Motor

  • Điện áp vào: 12-40VDC

  • Điện áp ra: Tuyến tính dưới tải

  • Dòng điện ra: 0-40A

  • Dòng điện tĩnh: 0.02A

  • Công suất tối đa: 400W

  • Công suất điều khiển: 0,01-400W

  • Chế độ điều khiển tốc độ: Tuyến tính

  • Tốc độ: 0-100%

  • Kích thước: 110x75x35mm

  • Trọng lượng sản phẩm: 178 gram

  • Loại điều chỉnh tốc độ: Điều chỉnh PWM

  • Tần số PWM: 13 KHz

Mạch Điều Khiển Tốc Độ

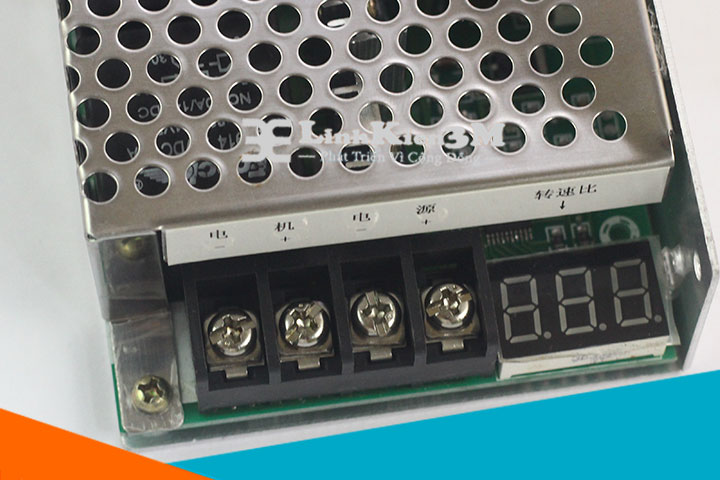

Màn Hình Hiển Thị Mạch Điều Khiển Tốc Độ Và Đảo Chiều Motor DC 12-40V 40A 400W Hiển Thị Điện Áp

Hướng Dẫn Sử Dụng Mạch Điều Khiển Tốc Độ Và Đảo Chiều Motor

  • Trên mặt sau của thân module đã ghi sẵn đầu điện áp vào và điện áp ra cho module

  • Cọc Power +- là cọc điện áp vào DC 10-50V

  • Cọc Motor là cọc điện áp ra được kết nối vào motor

  • Núm vặn triết áp dùng để điều chỉnh điệp áp vào motor, có thể điều chỉnh từ 0-100% tốc độ

  • Công tắc bập bênh dùng để đảo chiều tốc độ động cơ

Đảo Chiều Motor

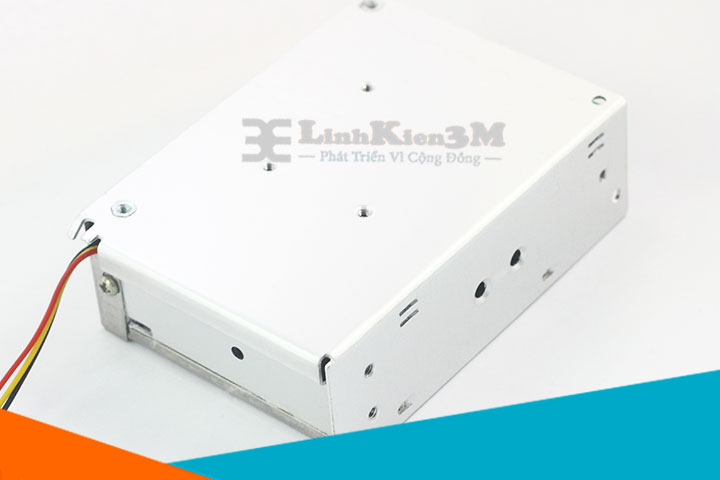

Mặt Sau Mạch Điều Khiển Tốc Độ Và Đảo Chiều Motor DC 12-40V 40A 400W Hiển Thị Điện Áp

Lưu Ý Khi Sử Dung:

  • Các bạn lưu ý cung cấp đúng và đủ điên áp cho module điều khiển tốc độ động cơ, tránh cấp sai điện áp dẫn đến cháy thiết bị.

  • Tránh sử dụng quá tải trong thời gian dài, gây nóng và hỏng module.

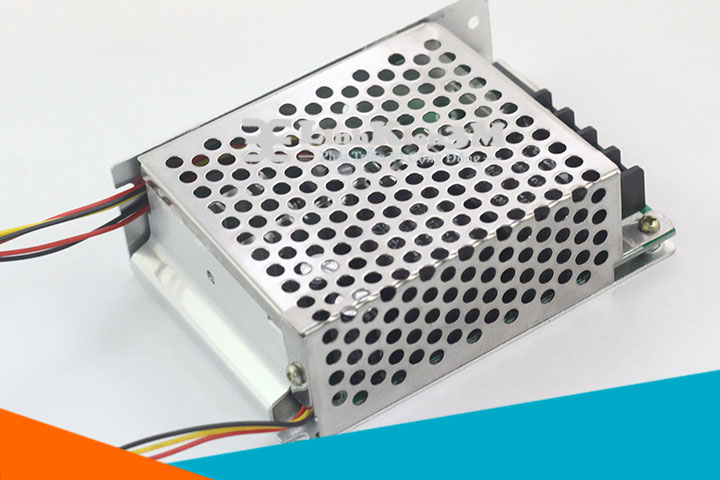

nguồn tổ ong
