Module điều khiển tốc độ động cơ 9-60V 20A 1200W 25Khz chất lượng

Module điều khiển tốc độ động cơ 9-60V 20A là module chuyên dùng để điều khiển số vòng quay của động cơ từ 0-100%, với công suất lên đến 1200W.

Bộ điều khiển tốc độ động cơkích thước nhỏ gọn 90 x 50 x 33mm, dải điện áp sử dụng lớn 9-60V, dòng điện ra 0 - 20A, công suất lớn nhất 1200W, tần số 25Khz ... phù hợp với nhiều nhu cầu sử dụng trong cuộc sống hằng ngày.

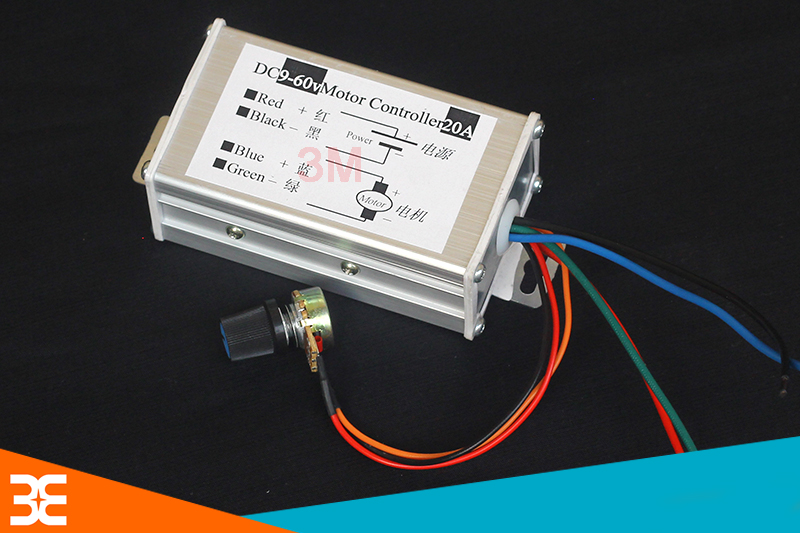

Bộ điều khiển tốc độ động cơ 9-60V

Bộ điều khiển tốc độ động cơ 9-60V

Thông số kỹ thuật của bộ điều khiển tốc độ động cơ DC

  • Điện áp hoạt động: 9 - 60 VDC
  • Dòng điện ra: 0 - 20A
  • Công suất mã = 1200W
  • Tần số hoạt động: 25Khz
  • Có bảo vệ quá dòng
  • Điều chỉnh tốc độ: 0 - 100%
  • Kích thước: dài 90mm x rộng 50mm x cao 33mm
  • Khối lượng: 130 gram

Hướng dẫn sử dụng bộ điều khiển tốc độ động cơ 20A:

  • Dây đỏ - đen là điện áp vào 9-60 VDC
  • Dây xanh dương - xanh lá cây là điện áp ra đấu vào motor
  • Núm vặn triết áp dùng để điều chỉnh điệp áp vào motor, có thể điều chỉnh tốc độ từ 0-100%

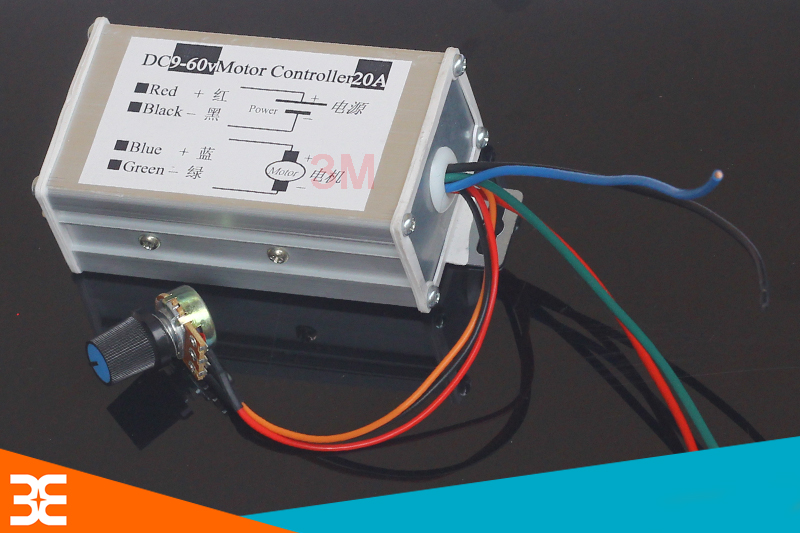

Mạch điều khiển tốc độ động cơ 20A

Mạch điều khiển tốc độ động cơ 20A

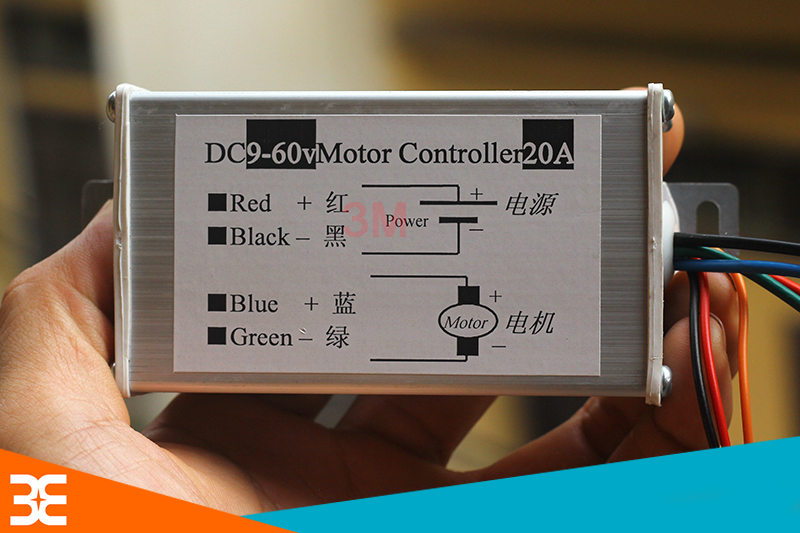

Thông số của bộ điều khiển tốc độ động cơ

Thông số của bộ điều khiển tốc độ động cơ

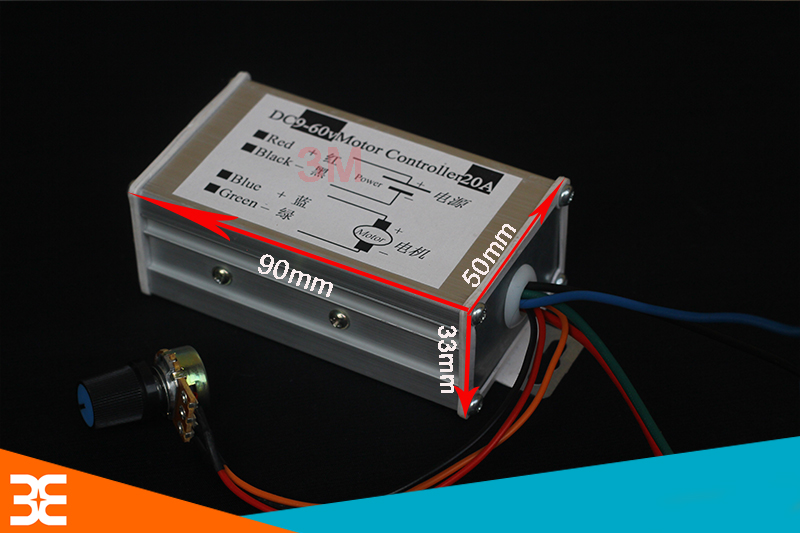

Kích thước của mạch điều khiển tốc độ motor 20A

Kích thước của mạch điều khiển tốc độ motor 20A

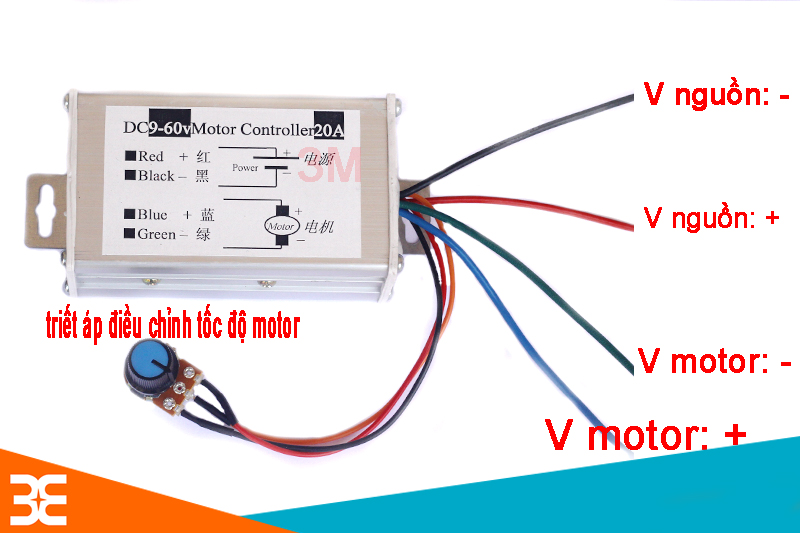

Cách nối dây giữa bộ điều khiển tốc độ motor và nguồn

Cách nối dây giữa bộ điều khiển tốc độ motor và nguồn
