Mạch điều khiển động cơ DC Mini DRV8833 có thể điều khiển hai motor DC hoặc một động cơ bước với dòng điện liên tục ở 1.5A, điện áp 3 ~ 10VDC, thích hợp cho các mô hình robot, điều kiển động cơ cỡ nhỏ.

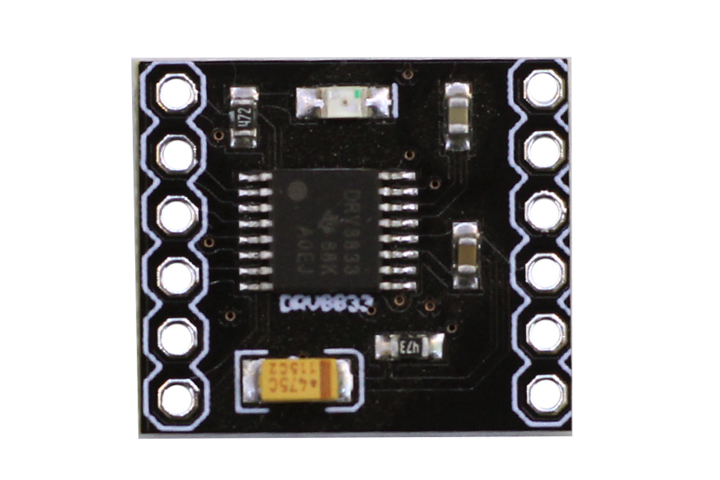

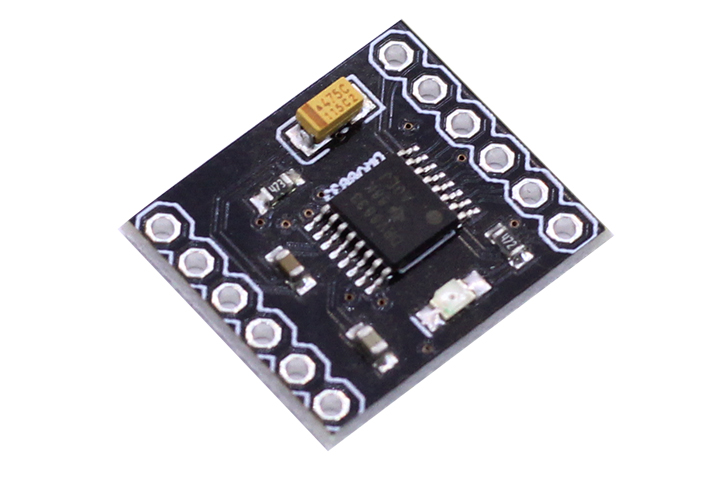

Module Điều Khiển Động Cơ DRV8833

Thông số kỹ thuật:

• IC chính: DRV8833 Dual H-Bridge Motor Driver
• Điện áp cấp: 3~10VDC
• Dòng đầu ra mỗi module điều khiển động cơ: 1.5A
• Điều khiển được 2 động cơ DC hoặc 1 động cơ bước 4 dây.
• Bảo vệ chống quá dòng, quá nhiệt.
• Low Power Sleep Mode.
• Kích thước: 18.5 x16mm
• Trọng lượng: 2g

Chi Tiết Module Điều Khiển Động Cơ DRV8833

Sơ đồ chân:

• ULT: Chế độ ngủ
• OUT1, 0UT2 là đường cầu H thứ 1 tương ứng IN1, IN2
• OUT3, 0UT4 là đường cầu H thứ 2 tương ứng IN3, IN4.
• EEP để bảo vệ đầu ra
• VCC: Đầu vào từ 3~10V
• GND: Nối đất

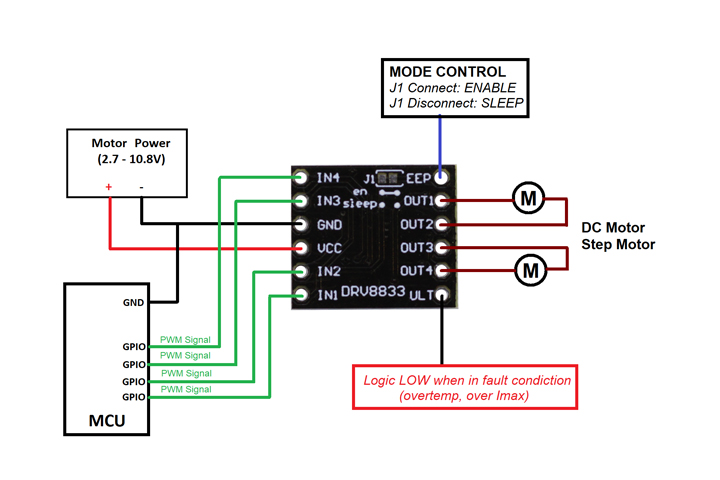

Cách Kết Nối Của Module Điều Khiển Động Cơ DRV8833

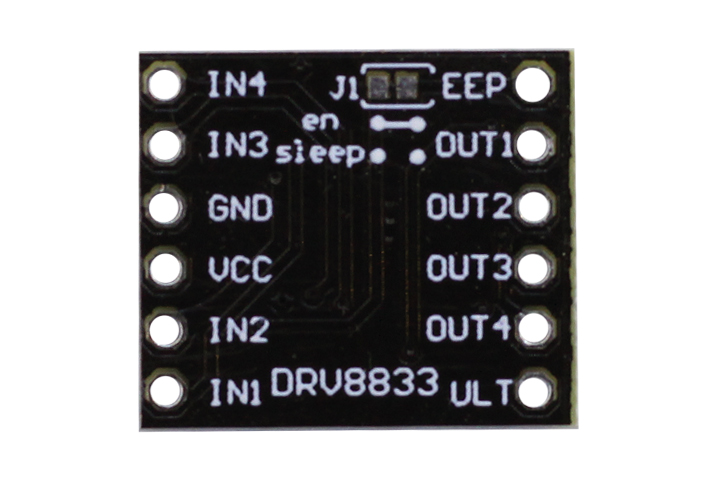

Mặt Sau Module Điều Khiển Động Cơ DRV8833
