Module Điều Khiển Động Cơ Không Chổi Than 3 Pha Vô Cấp Đảo Chiều 6-30VDC 2kHz/20kHz

Module Điều Khiển Động Cơ Không Chổi Than 3 Pha Vô Cấp Đảo Chiều 6-30VDC 2kHz/20kHz

Module điều khiển động cơ không chổi than 3 pha có thể điều khiển tốc độ động cơ theo cả chiều thuận và chiều nghịch. Bộ điều khiển tốc độ động cơ có núm điều chỉnh tốc độ, dễ vận hành. Bộ điều khiển tốc độ hỗ trợ điện áp 6-30V và phù hợp với động cơ không chổi than 37GB3525

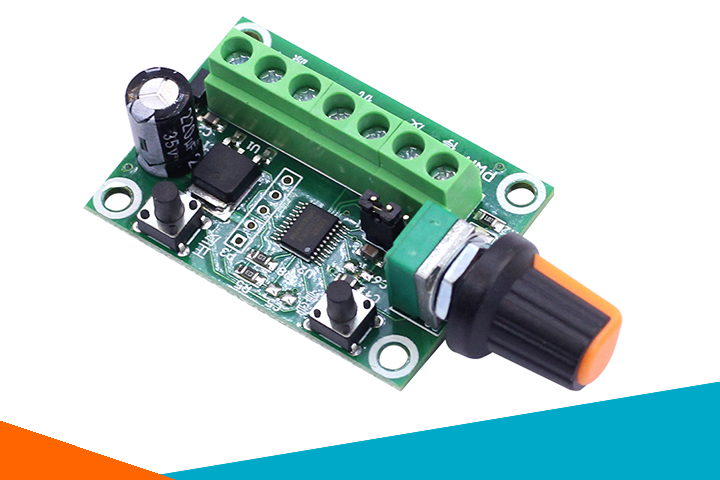

Module Điều Khiển Động Cơ Không Chổi Than 3 Pha

Thông Số Kỹ Thuật:

• IC điều khiển: N76E003AT20
• Điện áp đầu vào: 6-30VDC
• Tần số hoạt động: 2kHz/20kHz
• Kích thước: 45x30mm
• Trọng lượng: 17g

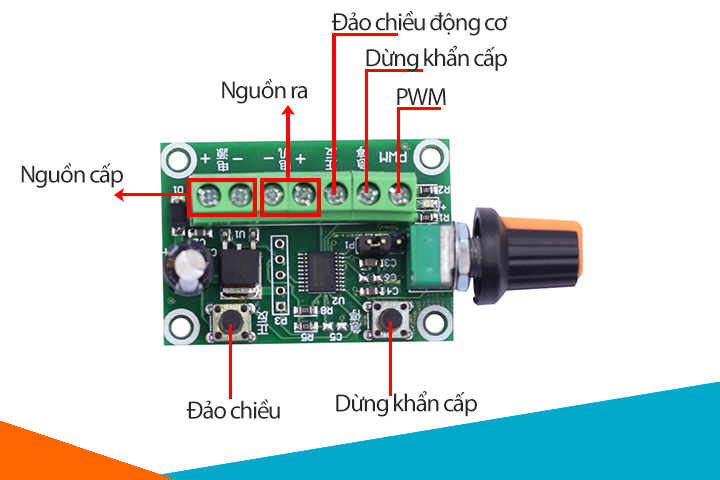

Hướng Dẫn Module Điều Khiển Động Cơ

Đặc điểm nổi bật:

• Chế độ dừng khẩn cấp và chế độ đảo chiều được tích hợp ở 2 nút trên module điều khiển động cơ
• Chiều quay: CW(Thuận) / CCW(Nghịch)

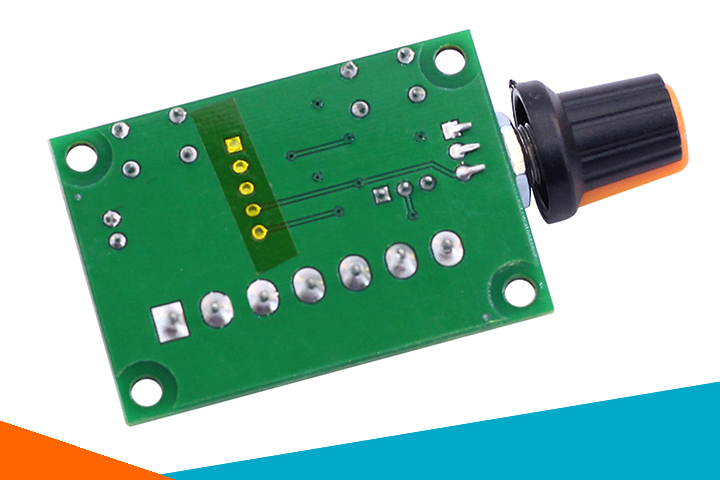

Mặt Sau Module Điều Khiển Động Cơ

Lưu ý:

• Bộ điều khiển KHÔNG được bảo vệ phân cực ngược và sẽ bị hỏng nếu kết nối điện áp cung cấp với cực sai. Kiểm tra kỹ tất cả các kết nối trước khi cấp nguồn và luôn tắt nguồn điện trước khi thực hiện bất kỳ thay đổi dây nào.

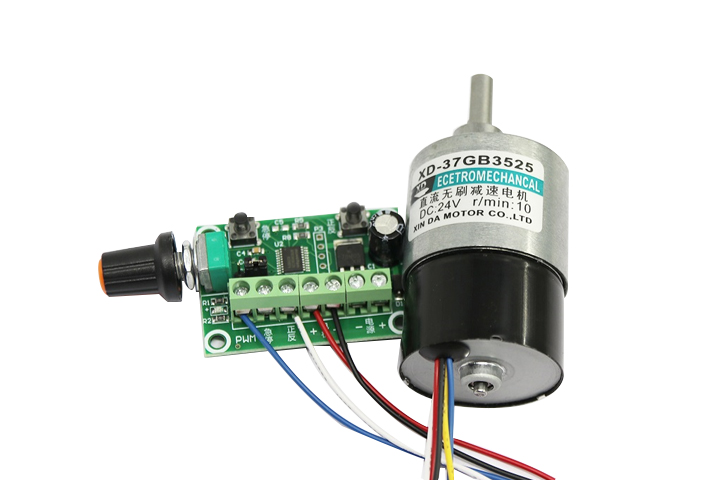

• Module này chỉ sử dụng với động cơ XD- 37GB3525 như hình bên dưới.
