Module Điều Khiển Động Cơ Bước TB6600 4A 9V-42VDC

Đánh giá sản phẩm
179.000₫ 290.000₫
Mã sản phẩm: K8B8
Tags:
  • Nguồn đầu vào là 9V - 42V.
  • Dòng cấp tối đa là 4A.
  • Ngõ vào có cách ly quang, tốc độ cao.
  • Có tích hợp đo quá dòng quá áp.
  • Trọng lượng: 200G.

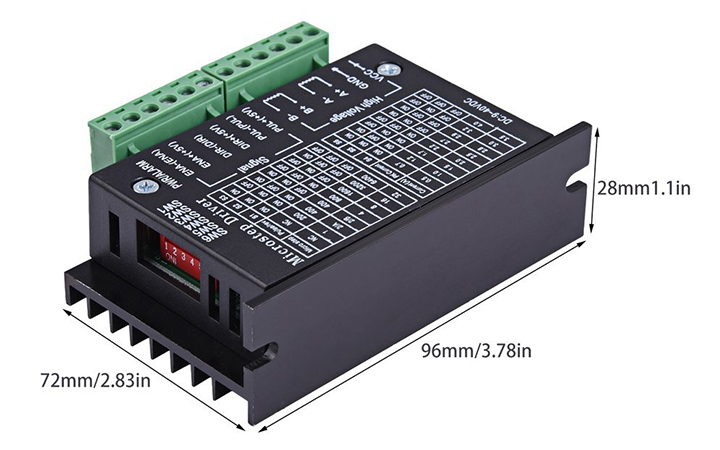

  • Kích thước : 96 * 71 * 37mm.

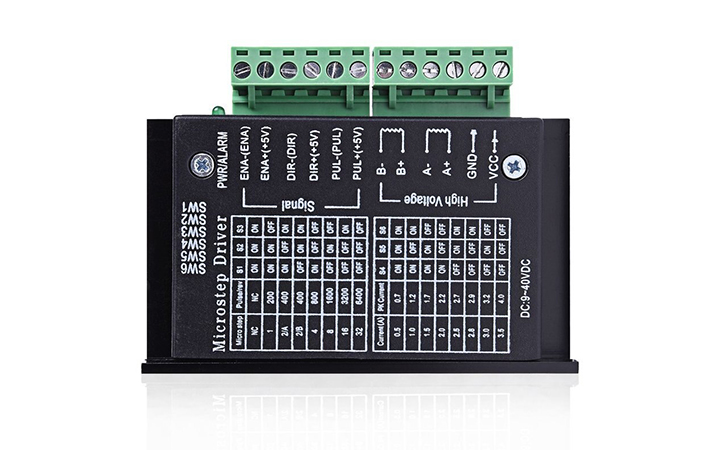

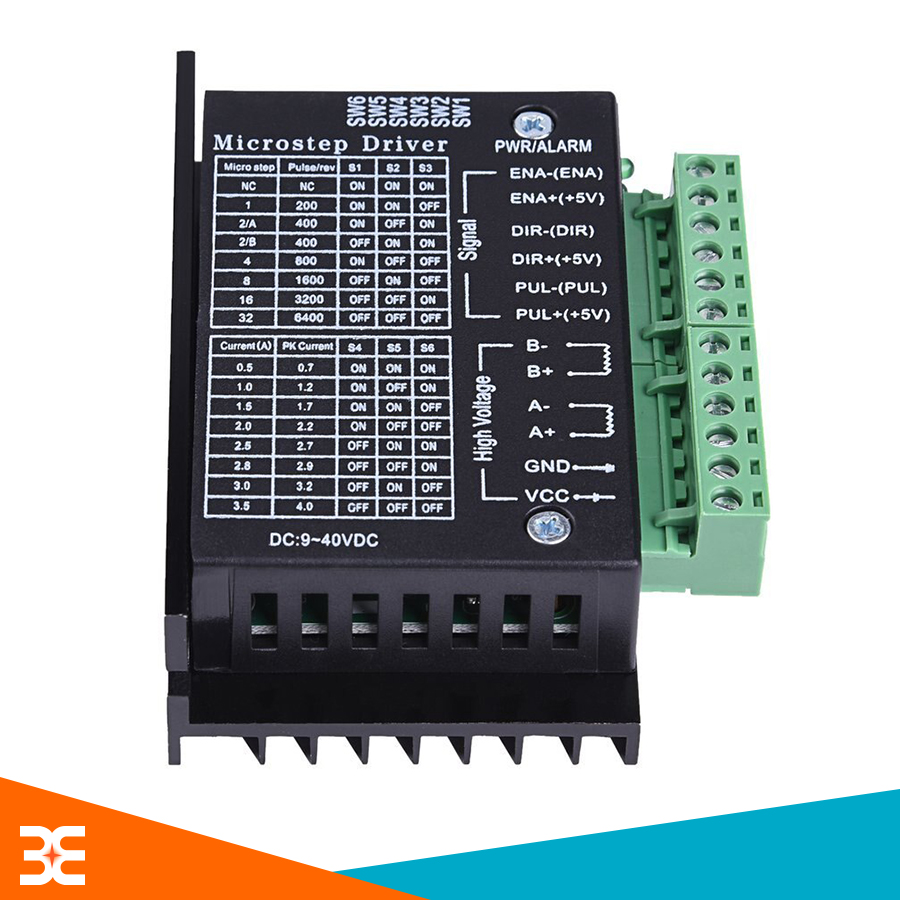

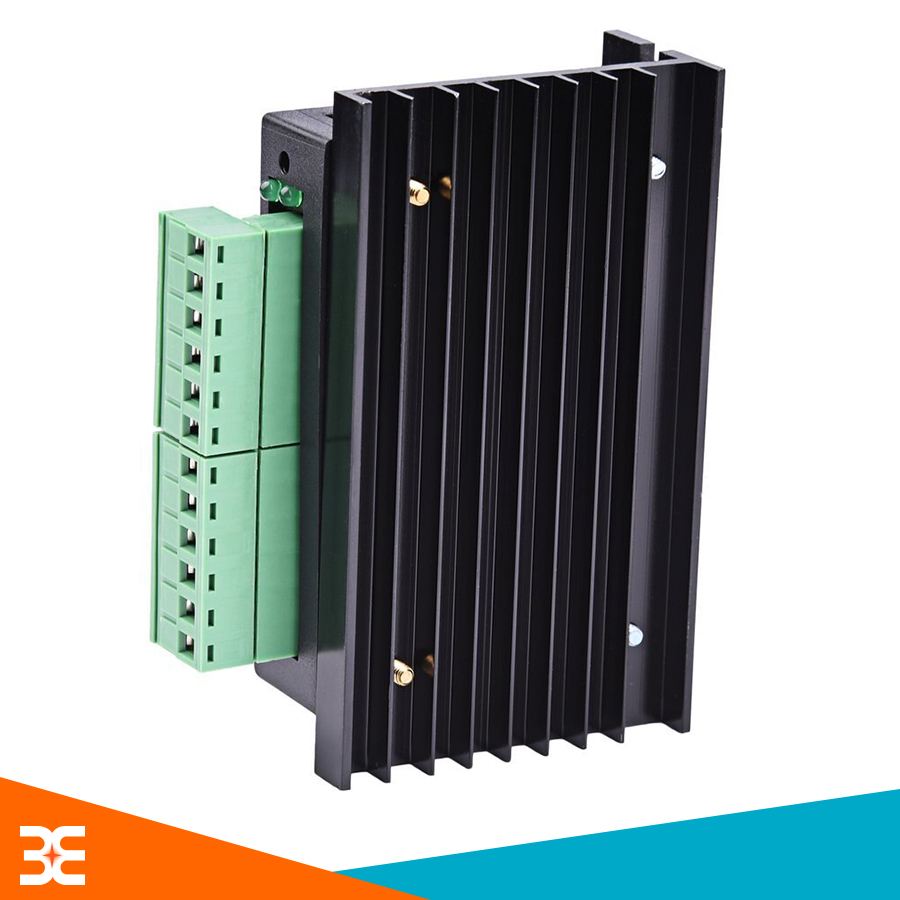

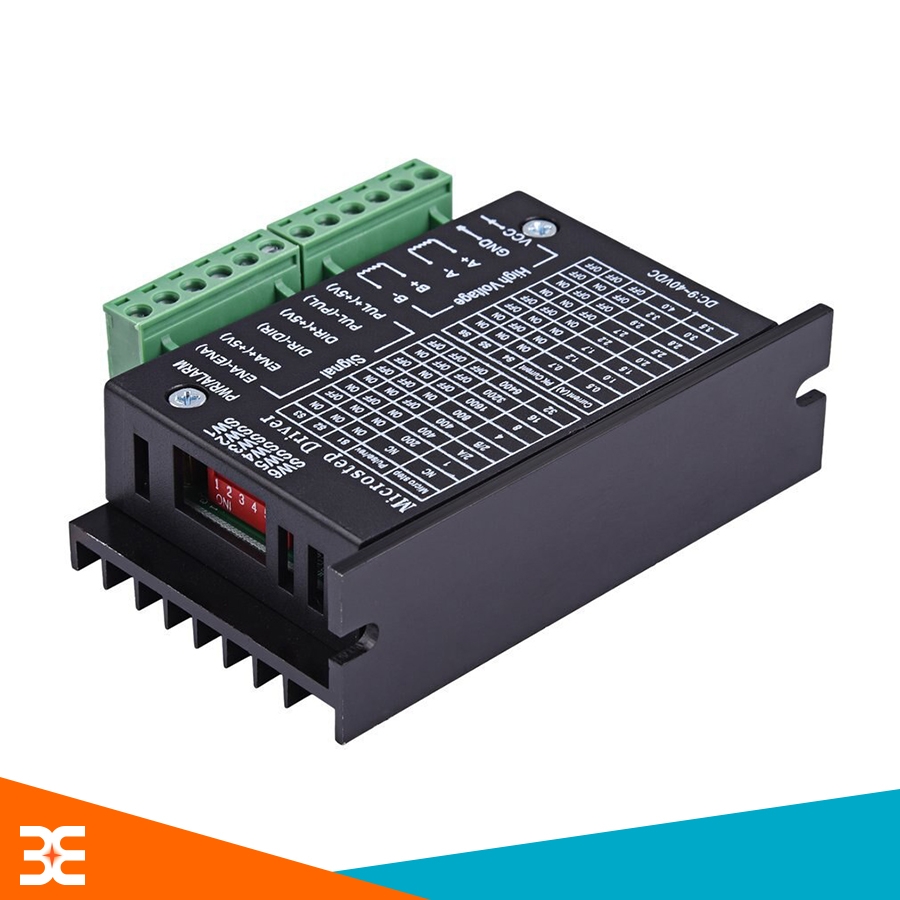

Module Điều Khiển Động Cơ Bước TB6600 4A 9V-42VDC

Mạch Điều Khiển Động Cơ Bước TB6600 sử dụng IC TB6600HQ/HG, dùng cho các loại động cơ bước: 42/57/86 2 pha hoặc 4 dây có dòng tải là 4A/42VDC. Ứng dụng trong làm máy như CNC, Laser hay các máy tự động khác.

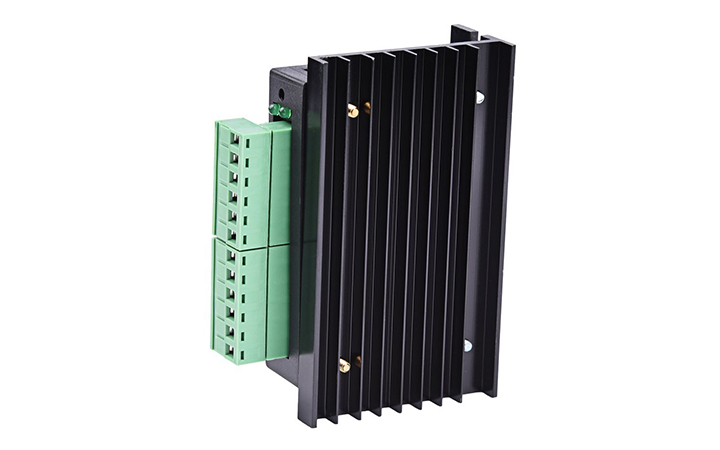

Module-Điều-Khiển-Động-Cơ-Bước-TB6600-4A-9V-42VDC

Module Điều Khiển Động Cơ Bước TB6600 4A 9V-42VDC

Thông Số Kỹ Thuật:

  • Nguồn đầu vào là 9V - 42V.
  • Dòng cấp tối đa là 4A.
  • Ngõ vào có cách ly quang, tốc độ cao.
  • Có tích hợp đo quá dòng quá áp.
  • Trọng lượng: 200G.
  • Kích thước : 96 * 71 * 37mm.

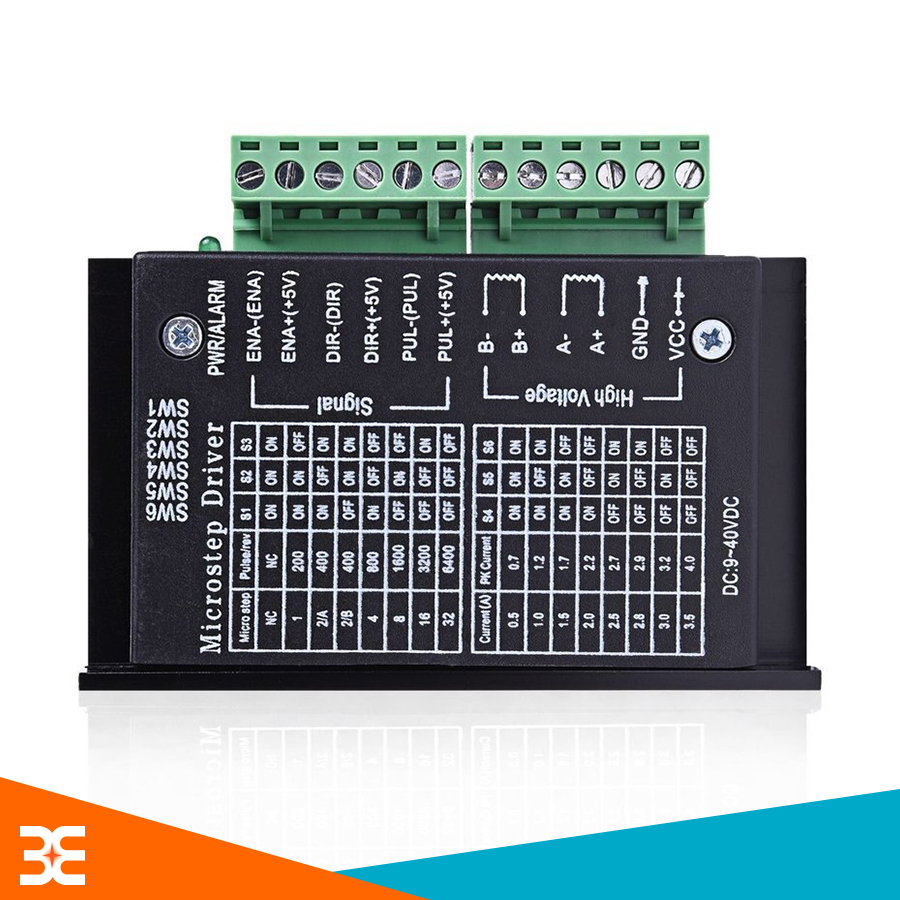

  • Cài đặt và ghép nối:
    • DC+: Nối với nguồn điện từ 9 - 40VDC
    • DC- : Điện áp (-) âm của nguồn
    • A+ và A -: Nối vào cặp cuộn dây của động cơ bước
    • B+ và B- : Nối với cặp cuộn dây còn lại của động cơ
    • PUL+: Tín hiệu cấp xung điều khiển tốc độ (+5V) từ BOB cho M6600
    • PUL-: Tín hiệu cấp xung điều khiển tốc độ (-) từ BOB cho M6600
    • DIR+: Tín hiệu cấp xung đảo chiều (+5V) từ BOB cho M6600
    • DIR-: Tín hiệu cấp xung đảo chiều (-) từ BOB cho M6600
    • ENA+ và ENA -: khi cấp tín hiệu cho cặp này động cơ sẽ không có lực momen giữ và quay nữa

Có thể đấu tín hiệu dương (+) chung hoặc tín hiệu âm (-) chung cho module điều khiển động cơ

Module-Điều-Khiển-Động-Cơ-Bước-TB6600

Module Điều Khiển Động Cơ Bước TB6600

Cài đặt cường độ

dòng điện

I(A) SW4 SW5 SW6
4.0  1  1  1

3.5

 0  1  1
3.0  1  0  1
2.5  0  0  1
2.0 1 1 0
1.5 0 1 0
1.0 1 0 0
0.5 0 0 0

 Module-Điều-Khiển-Động-Cơ-Bước

Module Điều Khiển Động Cơ Bước

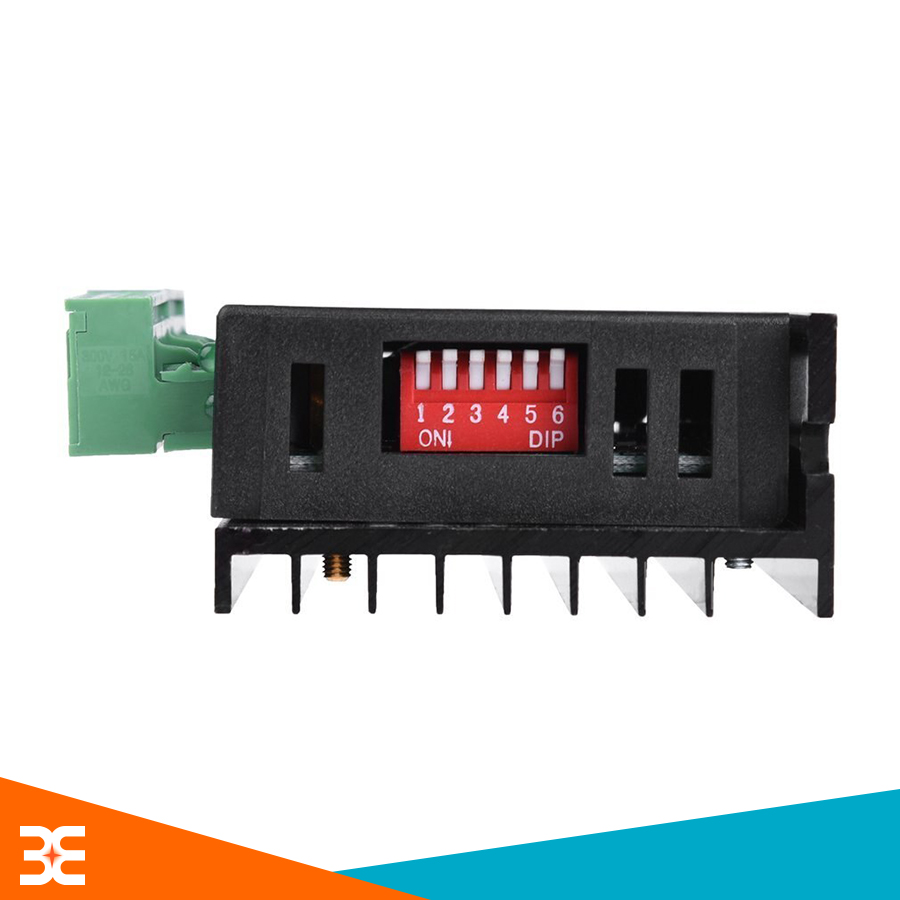

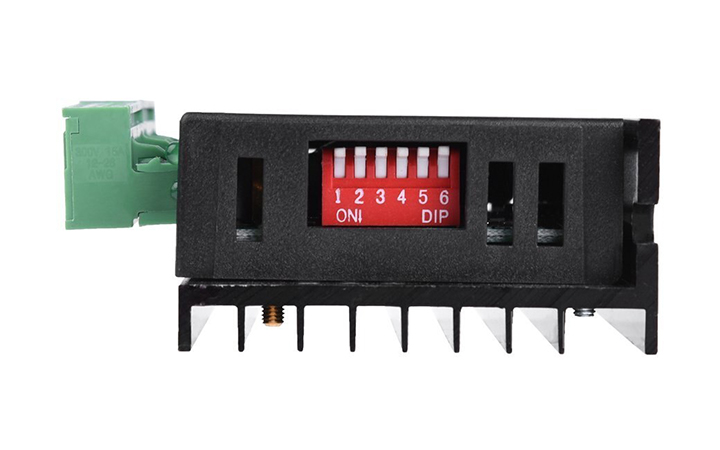

Cài đặt vi bước cho driver
Micro Pulse/rev SW1 SW2 SW3
OFF 0 0 0 0
1 200 0 0 1
1/2A 400 0 1 0
1/2B 400 0 1 1
1/4 800 1 0 0
1/8 1600 1 0 1
1/16 3200 1 1 0
OFF     0 1 1 1

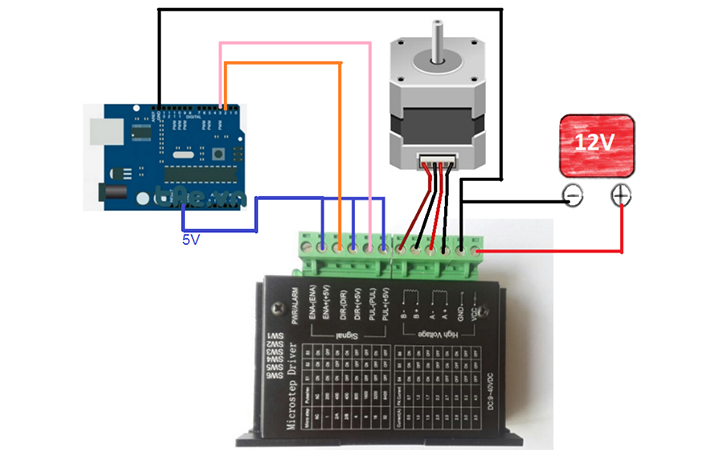

Sơ đồ nối dây:

TB6600

Sơ Đồ Nối Dây

Module-Điều-Khiển-Động-Cơ-Bước-TB6600-4A-9V-42VDC

Mặt Dưới  Module TB6600
