DHT11 là cảm biến nhiêt độ và độ ẩm giao tiếp với 1 chân dữ liệu, DHT11 đo được giá trị độ ẩm từ 20% đến 90%RH và nhiệt độ từ 0oC đến 50oC, độ chính xác: ± 5%RH và ±2oC.

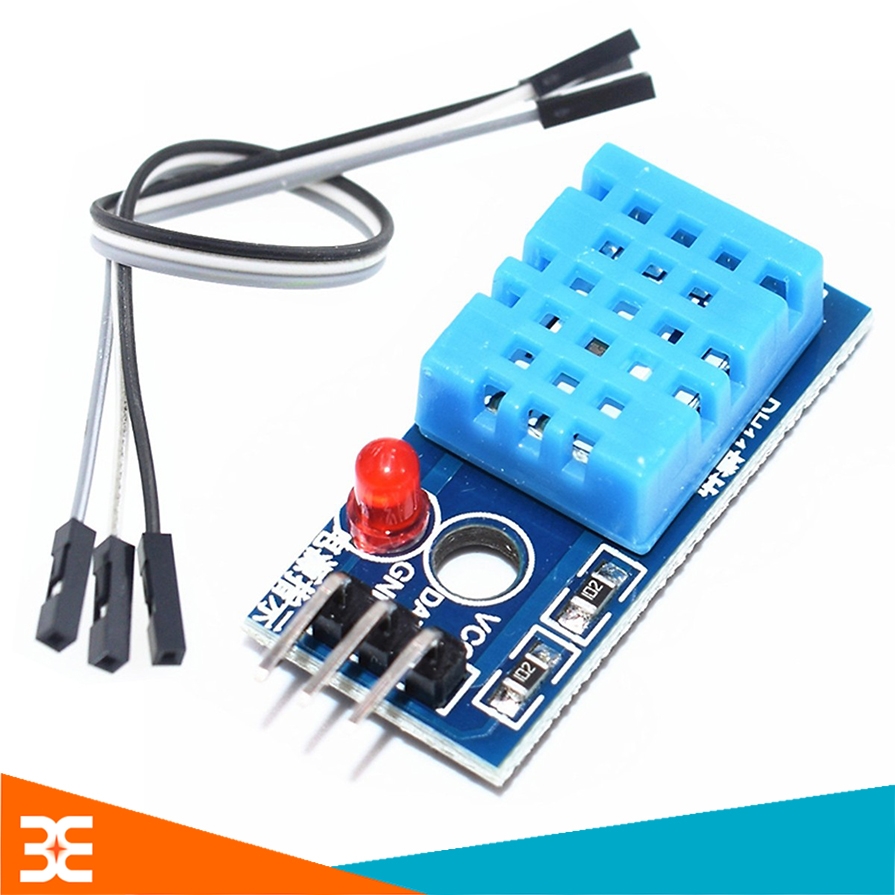

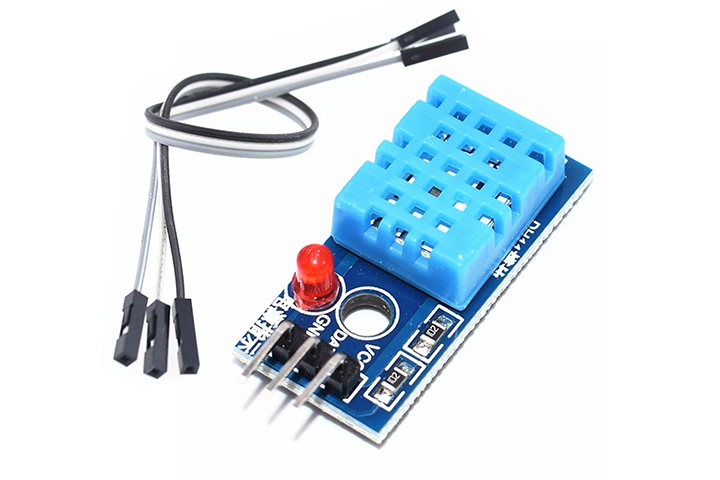

Module Cảm Biến Nhiệt Độ

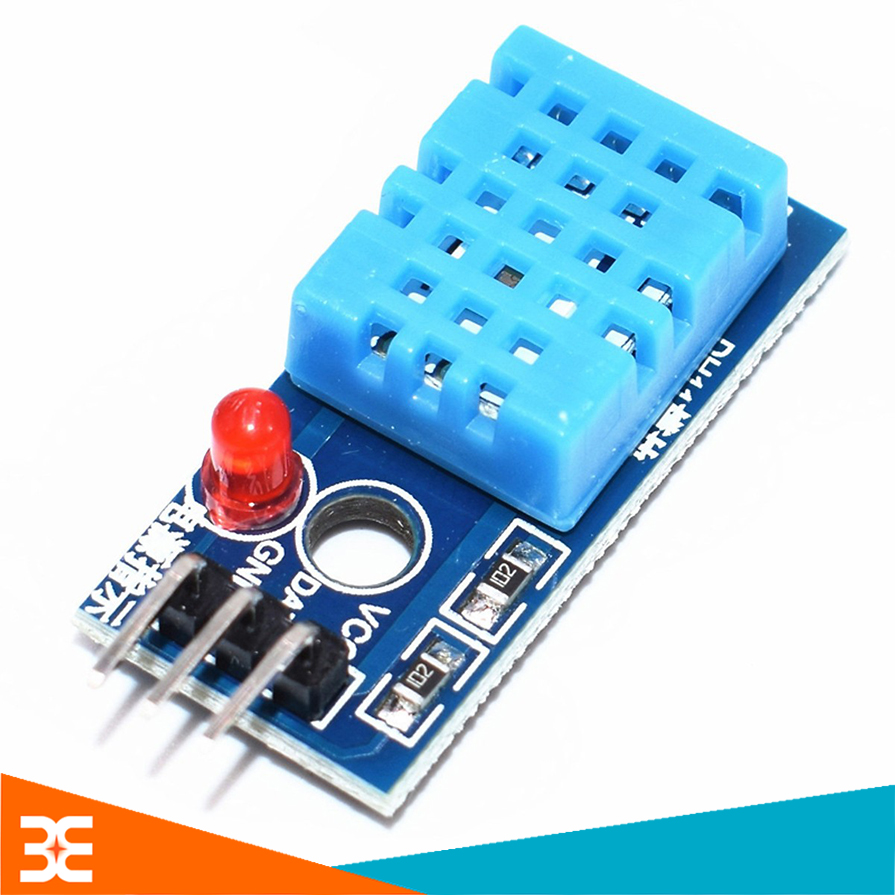

Chi Tiết Module Cảm Biến Nhiệt Độ
Giao tiếp với Vi điều khiển
Module DHT11 đã được gắn sẵn điện trở nên chỉ cần nối trực tiếp chân DATA với chân VĐK là được.

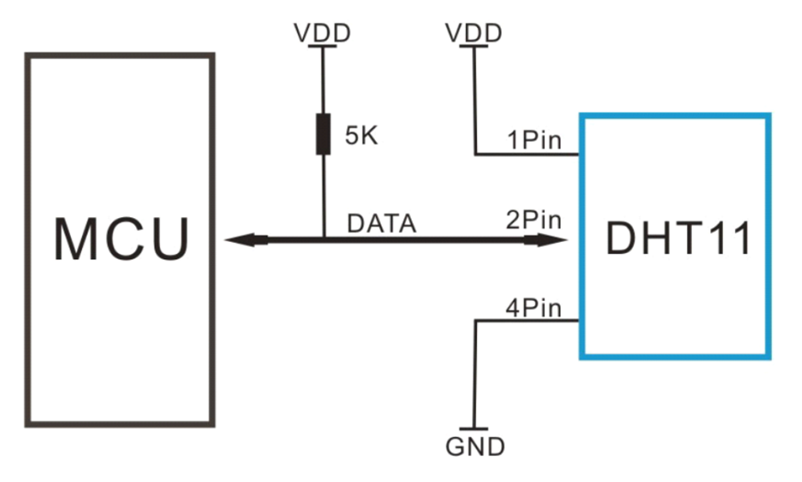

Kết nối DHT11 với Vi điều khiển.
DHT11 chỉ sử dụng 1 dây giao tiếp để truyền và nhận dữ liệu. Quá trình giao tiếp diễn ra trong 3 bước.

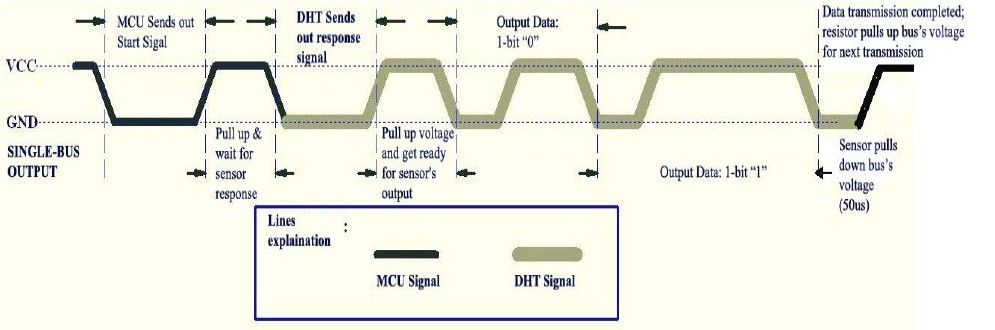

Quá trình truyền nhận tín hiệu DHT11 với VĐK.
Bước 1: VĐK gửi tín hiệu đến DHT11:
Hình 4: VĐK gửi tín hiệu đến DHT11 (màu đen),
DHT11 gửi tín hiệu phản hồi (màu xám).
Để bắt đầu quá trình giao tiếp với DHT11, đầu tiên chúng ta phải gửi 1 xung đến DHT11.
Xung này từ mức cao (1) xuống mức thấp (0) ít nhất là 18ms, sau đó đưa lên mức cao và tiếp tục bước thứ 2.
Bước 2: Tín hiệu phản hồi từ DHT11: (Hình 4)
Sau khi gửi 1 xung bắt đầu từ VĐK, DHT11 sẽ gửi 1 xung phản hồi để bắt đầu đọc dữ liệu. Xung này có mức thấp 80us sau đó ở mức cao 80us.
Bước 3: Đọc dữ liệu:
Cấu trúc dữ liệu có 40 bit, tương đương 5 byte mỗi byte gồm 8 bit.
- 2 byte đầu tiên là giá trị độ ẩm: byte 1 là phần nguyên, byte 2 là phần thập phân.
- 2 byte tiếp theo là giá trị nhiệt độ: byte 3 là phần nguyên, byte 4 là phần thập phân.
- Byte 5 là tổng của 4 byte trước, hay là tổng của Độ ẩm và Nhiệt độ. Nếu Byte 5 này không bằng tổng của 4 byte trước thì quá trình chuyển đổi bị lỗi, ngược lại thì đúng.
Hình 5: Dữ liệu phản hồi bit “0”.

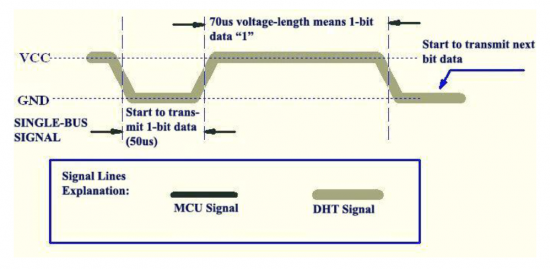

Dữ liệu phản hồi bit “1”.
- Sơ đồ nguyên lý:
Code chi tiết: http://www.mediafire.com/file/vj1t6go2j5b1jlo/CTR_DHT11_-_ChotroiHN.vn.rar
- Video test:
