Mạch thông báo tiết học dùng vi điều khiển 89S52

Đăng bởi Lan Phạm vào lúc 09/08/2018

Mạch thông báo tiết học dùng vi điều khiển 89S52



Mạch thông báo tiết học dùng vi điều khiển 89S52



Góc Học Tập của Linh kiện điện tử 3M tiếp tục chia sẻ cho các bạn 1 sản phẩm đồ án mới sử dụng VĐK 8051 với 1 sự khác biệt mới nhé.
Sản phẩm mới đây sẽ là mạch báo chuông giờ ra chơi các tiết học cho các bạn. Nó là 1 sản phẩm hữu ích, có thể ứng dụng cao trong các môi trường chuyên nghiệp. Tạo nên sự đột phá về tự động hóa giúp các bạn sinh viên nâng cao hệ thông quản lí sử dụng công nghệ hiện đại hơn cho mọi sự tác động.

Sản phẩm này sẽ là 1 thứ hữu ích ứng dụng tuyệt vời nhé. Nó sự dụng nguồn điện áp 5V và VĐK 89S52 để điều khiển hoạt động.
Trên mạch sẽ có 4 chiếc phím bấm để điều khiển thay đổi thời gian, màn hình LCD hiển thị các lệnh điều khiển

Bây giờ không để các bạn chờ đợi lâu nữa, chúng ta cùng chuẩn bị và làm nhé



I Chuẩn bị



Tụ gốm  22p 2
Thạch anh 12Mhz 1
AT89s52 24PU 1
DS1307 DIP8 1
Pin CMOS CR2032 1
Thạch anh 32.768kHz 1
Trở băng 10K 9 chân 1
Trở băng 10K 5 chân 1
LCD 16x2 1
Jump đực đơn thẳng 2.54 1
Jump cái đơn thẳng 2.54 1
Vi chỉnh 3296 10K 1
Trở cắm 100 1/4W 1
Nút nhấn 4 chân 6x6x5 4
Trở cắm 1K 1/4W 1
Trở cắm 10K 1/4W 1
2SC1815 2
Còi chíp 5V 1
KF301 2P 1
Tụ 1000uF/16V 1
Tụ gốm 104 1
Tụ 1000uF/6.3V 1
LM7805 1
Tụ hóa 4.7uF/50V 1
Tản nhiệt 78xx 1





- Các dụng cụ để làm mạch in:

  • Bộ dụng cụ làm mạch in thủ công:

  1. Bột sắt hoặc Muối ăn mòn

  2. Giấy in mạch

  3. Phíp đồng

  4. Bút tô mạch

  5. Bàn là rồi đến Bộ khoan mạch là cuối cùng nhé.

(Đến mua linh kiện trực tiếp ở cửa hàng các bạn sẽ được IN MẠCH MIỄN PHÍ và NẠP CODE FREE nhé)



II Sơ đồ nguyên lí:



Link download FULL Mạch In & CODE: Tại đây

----- Sơ Đồ Nguyên Lí:





nguyên lí Mạch thông báo tiết học dùng vi điều khiển 89S52

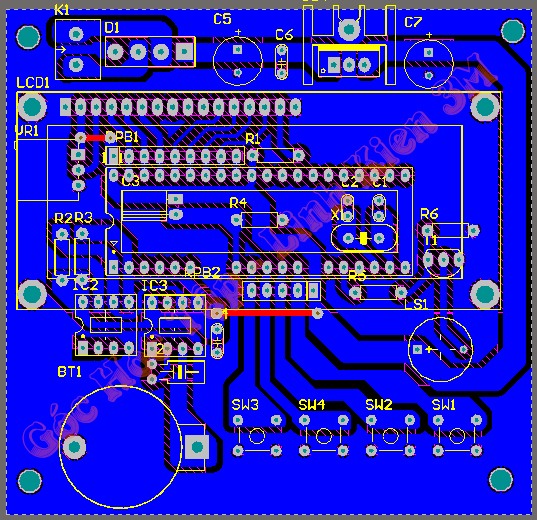

-----Hình ảnh mạch in trên Alitium:



mạch in Mạch thông báo tiết học dùng vi điều khiển 89S52



mạch in Mạch thông báo tiết học dùng vi điều khiển 89S52

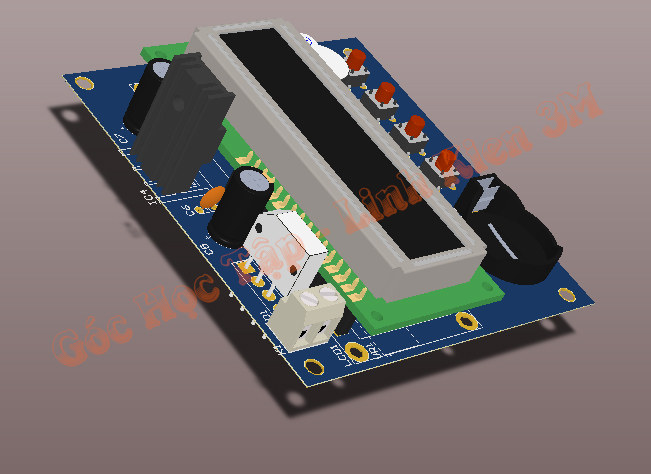

----- Sơ đồ 3D lắp ráp linh kiện:



mô phỏng Mạch thông báo tiết học dùng vi điều khiển 89S52

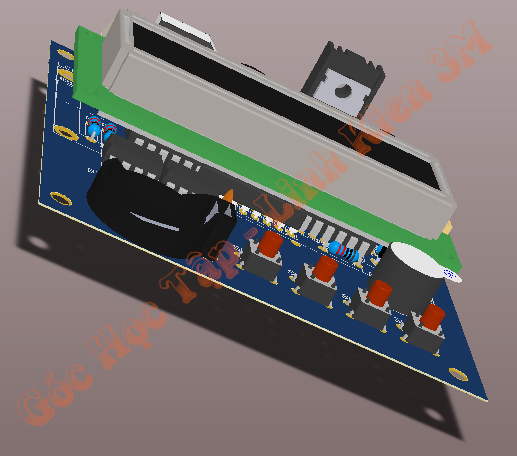

ảnh 3D Mạch thông báo tiết học dùng vi điều khiển 89S52

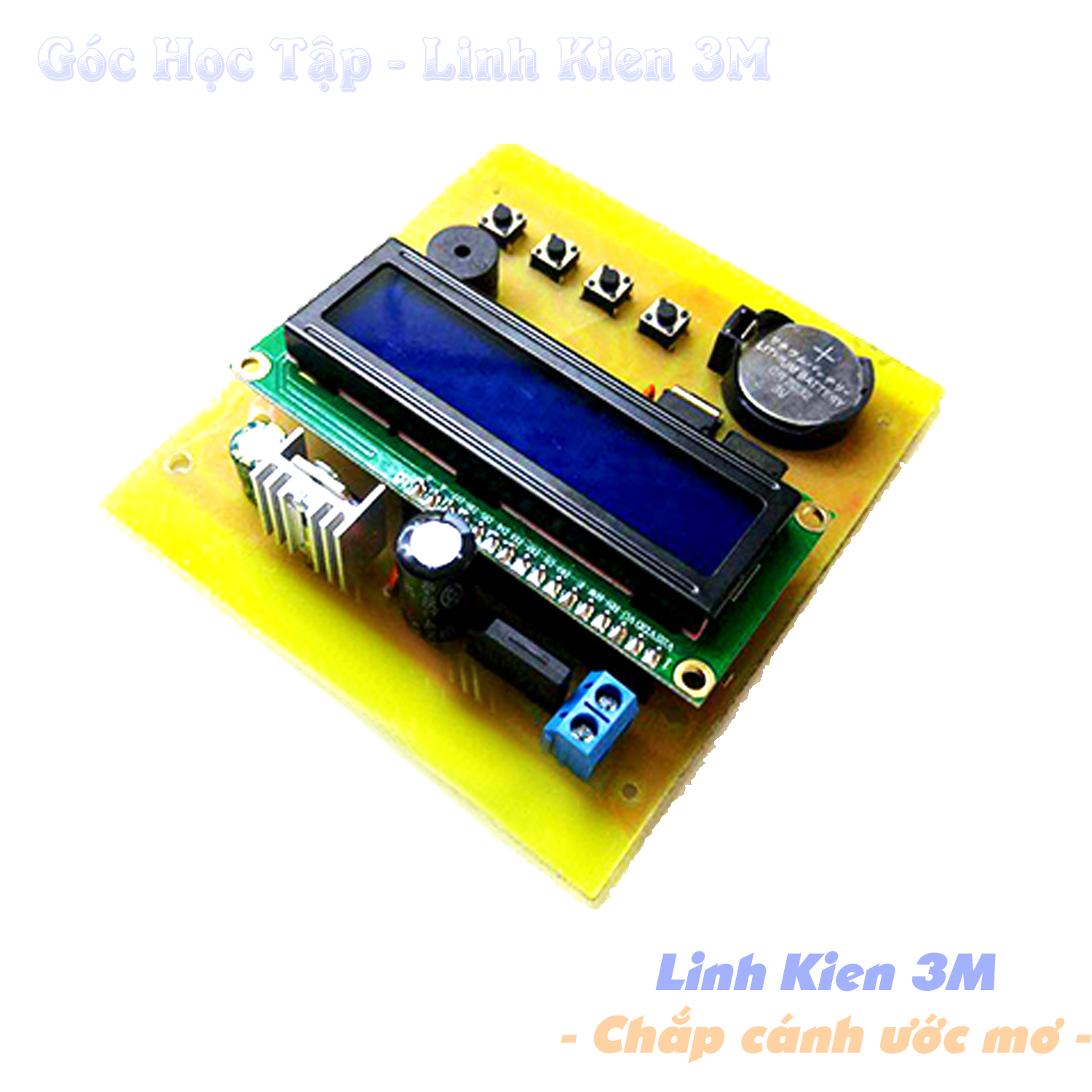

Mạch thông báo tiết học dùng vi điều khiển 89S52



Link download FULL Mạch In & CODE: Tại đây



Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline: 024.6659.4242

Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé!

Tags : mach đồ án, Mạch thông báo tiết học dùng vi điều khiển 89S52, tài liệu ngành điện tử, vi điều khiển 8051, đồ án điện tử, ứng dụng công nghệ
Bình luận (2 bình luận)
binh-luan

Lê Thành Dương

19/09/2019

Bộ này giá bao nhiêu

binh-luan

Nguyễn Khánh Tùng

04/03/2019

Nếu lắp chuông vào nữa thì như thế nào vậy?? mình thử bấm nút trên Proteus nhưng mà không thể chọn được cài đặt là sao ad??
