Mạch bật tắt thiết bị bằng tiếng vỗ tay cực đơn giản
Góc Học Tập của Linh kiện điện tử 3M xin chào mừng các bạn đã tiếp tục ghé thăm. Để giúp cho các bạn sinh viên có những món quà giá trị, những sản phẩm đồ án hay nhất thì chúng tôi vẫn đang cố gắng tiếp tục dựng xây các sản phẩm mới phù hợp cho các bạn tham khảo và nghiên cứu để học tập.
Hôm nay là một ngày đẹp trời, các bạn không nên bỏ phí 5 phút để tham khảo sản phẩm mới này nhé. Mạch bật tắt thiết bị bằng tiếng vỗ tay cực đơn giản là 1 sản phẩm ứng dụng độc đáo, nó sử dụng CPU chính là Vi điều khiển 8051 mà chính xác hơn là AT89C2051.
Một sản phẩm có tính ứng dụng khá cao: Bật/Tắt thiết bị điện tự động, Điều khiển từ xa bằng tiếng vỗ tay,...
Và không làm mất thêm thời gian của các bạn nữa, chúng ta cùng đi vào mạch nhé
I Chuẩn bị
TÊN LINH KIỆN | SỐ LƯỢNG |
Module Cảm Biến Âm Thanh | 1 |
AT89C2051 | 1 |
DIP 20 | 1 |
Tụ hóa 16V – 1000uF | 1 |
Thạch Anh 12Mhz | 1 |
A1015 | 1 |
LED dơn phi 5 | 1 |
Jack DC 5.5×2.1mm | 1 |
Trở 1/4W 220 ôm | 1 |
Di ot 1N4007 | 1 |
Relay 5V-10A | 3 |
KF 301 | 4 |
- Các dụng cụ cần thiết:
-
Đầu tiên để làm mạch in các bạn cần chuẩn bị dụng cụ làm mạch in: Bột sắt hoặc Muối ăn mòn, Giấy in mạch, Phíp đồng, Bút tô mạch và Bàn là rồi đến bộ khoan mạch là cuối cùng nhé. (Đến mua linh kiện trực tiếp ở cửa hàng các bạn sẽ được IN MẠCH MIỄN PHÍ và NẠP CODE FREE nhé)
-
Sau khi làm xong mạch in các bạn sẽ bắt đầu hàn mạch nhé và dụng cụ hàn mạch gồm: Máy hàn và thiếc hàn. ( Loại máy hàn giá tốt khuyên dùng cho các bạn sinh viên - Giá hợp túi tiền nhé: No.907 60W )
II Sơ đồ nguyên lí:
Link download Mạch In & CODE: Tại đây

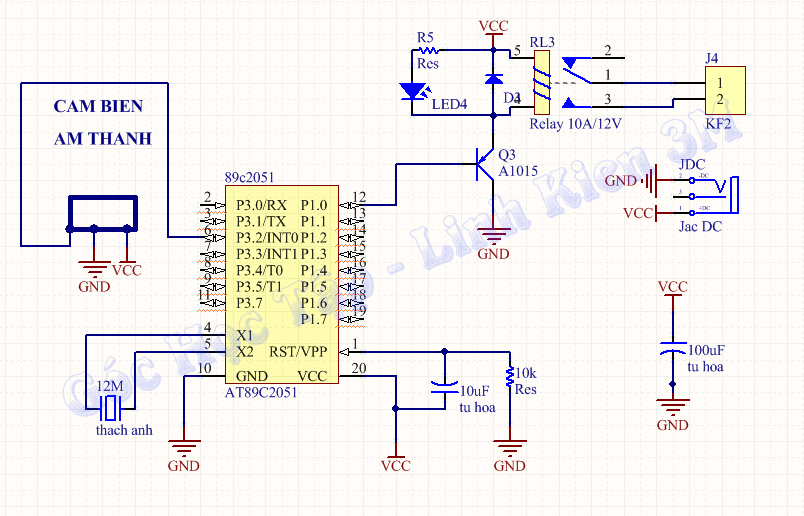

----- Sơ Đồ Nguyên Lí:

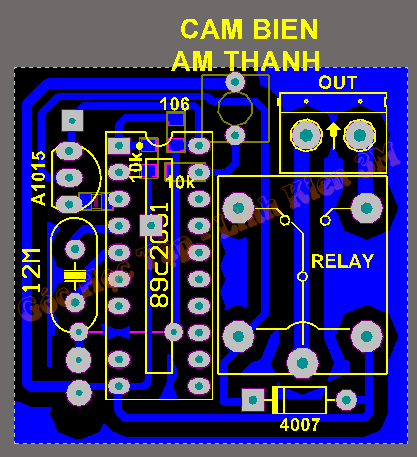

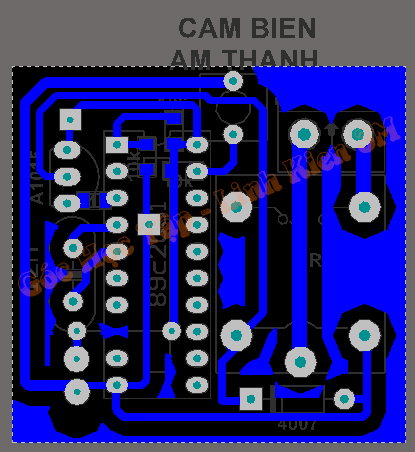

-----Hình ảnh mạch in trên Alitium:
----- Sơ đồ 3D lắp ráp linh kiện:
Link download Mạch In & CODE: Tại đây
Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline: 024.6659.4242
Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé!
