Mạch đo nhiệt độ dùng DHT11 + AT89S52

Đăng bởi Lan Phạm vào lúc 20/07/2018

Mạch đo nhiệt độ dùng DHT11 + AT89S52



Mạch đo nhiệt độ dùng DHT11 + AT89S52



Chào mừng các bạn đã đến với Góc Học Tập của Linh kiện điện tử 3M

Hôm nay sẽ là 1 sản phẩm mới cực hay dành cho các bạn sinh viên muốn học tập và làm đồ án nghiên cứu, Mạch đo nhiệt độ dùng DHT11 + AT89S52 là 1 sản phẩm cực hay dành cho các bạn sinh viên, hiện nay có khá nhiều trang wed, bài viết chia sẻ nhưng vẫn chưa hiệu quả nên chúng tôi chia sẻ ở bài đăng này giúp các bạn dễ dàng nghiên cứu và học tập. Ở bài đăng này chúng tôi sẽ chia sẻ đầy đủ FULL Mạch in + CODE của sản phẩm để các bạn dễ dàng nghiên cứu và học tập nhé

Mạch sử dụng nguồn 5V-1A và VĐK 89S52 là CPU chính để điều khiển toàn bộ mạch hoạt động.



I Chuẩn bị linh kiện cần thiết



Linh kiện cho mạch

AT89S52 1
LCD 1602 1
DHT11 1
Biến trở tam giác 10k 1
Jack DC 5.5 1
Tụ hóa 10uF-25V 2
Tụ gốm 33p 2
Thạch anh 12Mhz 1
Trở 10k 2
Trở 220 ôm 1
Nút nhấn 2 chân 1



- Các dụng cụ để làm mạch in:

  • Bộ dụng cụ làm mạch in thủ công:
  1. Bột sắt hoặc Muối ăn mòn
  2. Giấy in mạch
  3. Phíp đồng
  4. Bút tô mạch
  5. Bàn là rồi đến Bộ khoan mạch là cuối cùng nhé.
(Đến mua linh kiện trực tiếp ở cửa hàng các bạn sẽ được IN MẠCH MIỄN PHÍ và NẠP CODE FREE nhé)





II Sơ đồ nguyên lí:



Link download FULL Mạch In & CODE: Tại đây

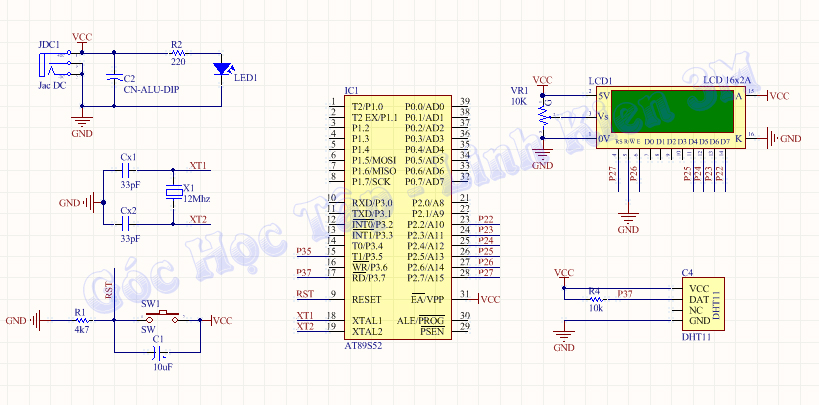

----- Sơ Đồ Nguyên Lí:

nguyên lí Mạch đo nhiệt độ dùng DHT11 + AT89S52

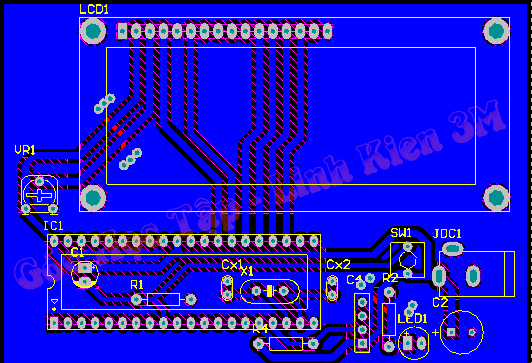

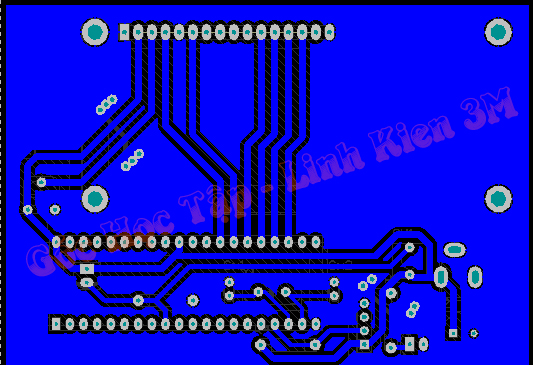

-----Hình ảnh mạch in trên Alitium:





mạch in Mạch đo nhiệt độ dùng DHT11 + AT89S52



full mạch in Mạch đo nhiệt độ dùng DHT11 + AT89S52

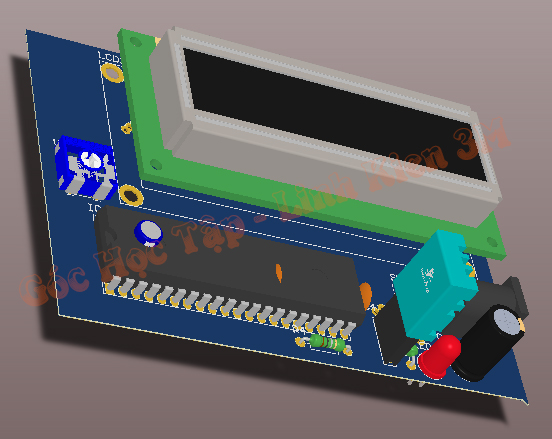

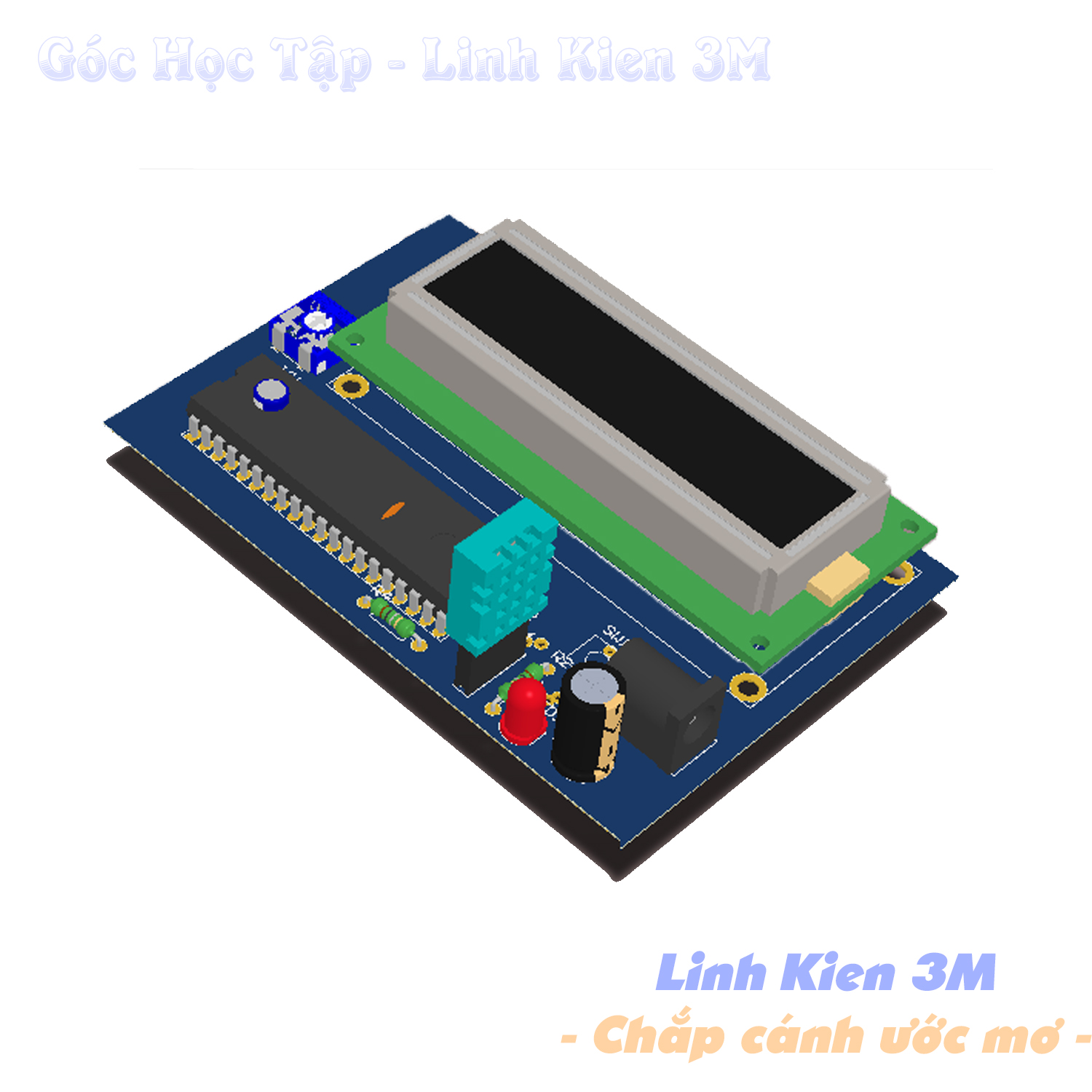

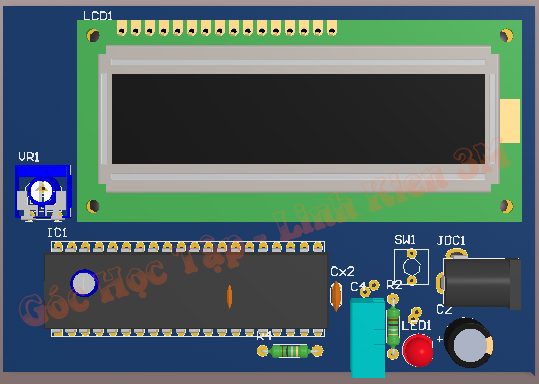

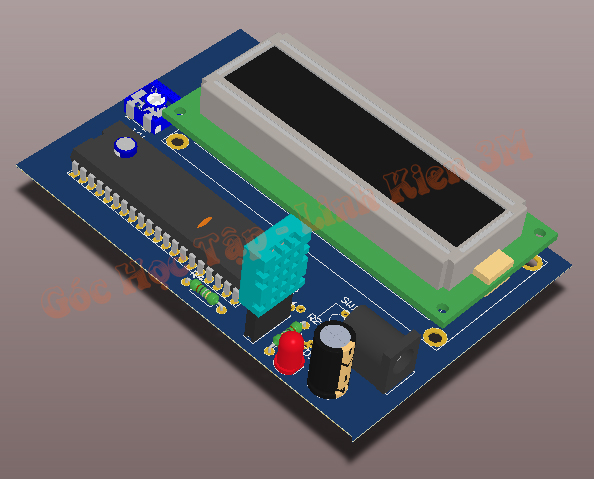

----- Sơ đồ 3D lắp ráp linh kiện:



Mạch đo nhiệt độ dùng DHT11 + AT89S52



Mạch đo nhiệt độ dùng DHT11 + AT89S52





Mạch đo nhiệt độ dùng DHT11 + AT89S52





Link download Mạch In & CODE: Tại đây





Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline: 024.6659.4242

Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé!



Tags : dht11, lập trình vi điều khiển, mạch điện tử, Mạch đo nhiệt độ dùng AT89S52, Mạch đo nhiệt độ dùng DHT11 + AT89S52, vi điều khiern 89s52, đo nhiệt độ, đồ án điện tử
