Điện Trở Băng A07 ( Trở Thanh )

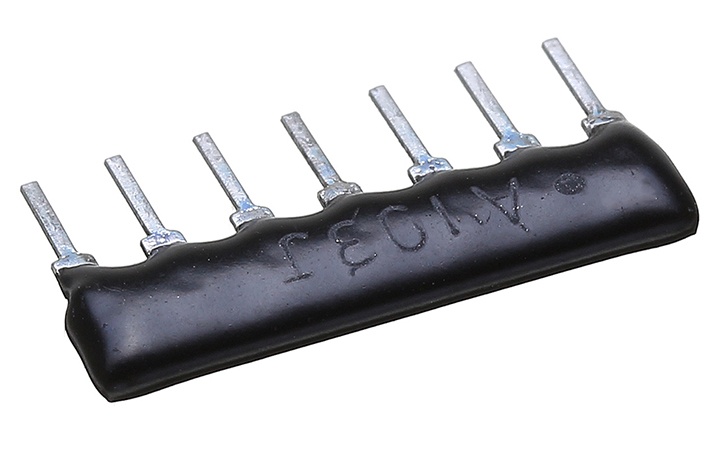

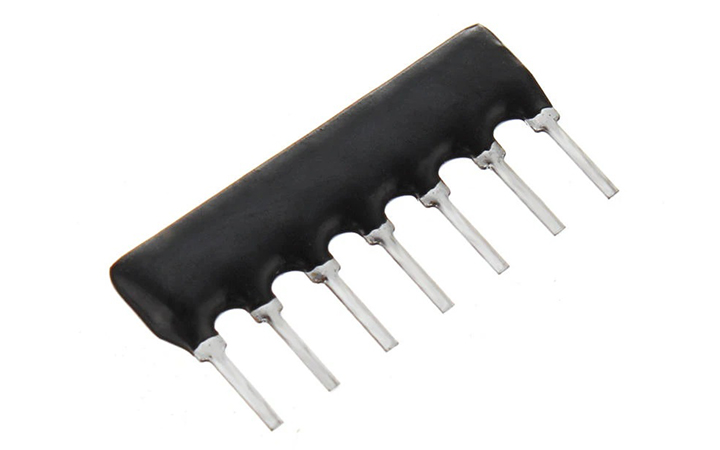

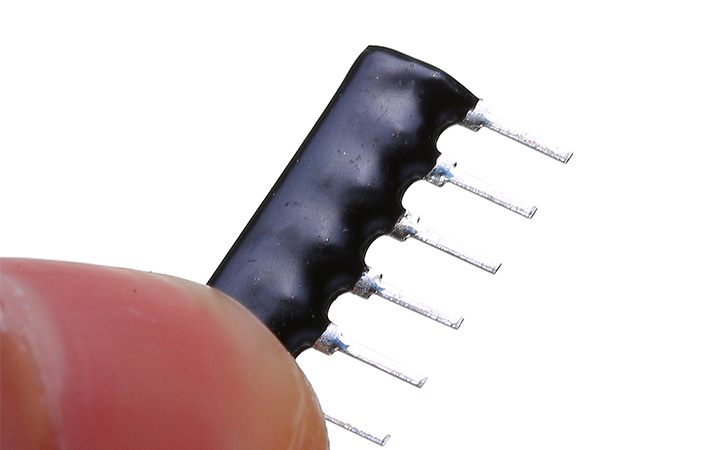

Điện Trở Băng A07

Điện trở băng ( hay còn gọi là điện trở thanh ) thực chất là do nhiều điện trở có cùng giá trị trở kháng ( giá trị này thường được ghi trên thân điện trở ) ghép lại. Trở băng có một chân chung, các chân còn lại nối với chân chung qua một điện trở.

Thông Số Kỹ Thuật

• Công suất: 1/8 W
• Sai số: 5%
• Số chân: SIP7
• Loại: điện trở cố định
• Giá trị của điện trở được ghi trên thân điện trở

Cách đọc thông số của loại điện trở này cũng tương tự như tụ mica hay tụ gốm nhưng đơn vị ở đây là Ohm

• Hai chữ số đầu lần lượt là hàng chục và hàng đơn vị
• Chữ số cuối là số mũ của cơ số 10
• J,K lần lượt chỉ sai số là 5% hay 10%

                VD: A103J có R=10.10³=10000Ω với sai số 5%

Ứng dụng cảu trở băng, trở thanh

• Trở Băng được sử dụng khi cần nhiều điện trở giống nhau và có yêu cầu hạn chế diện tích, thiết kế cho gọn
• Đặc biệt đối với các mạch LED thì việc sử dụng Trở Băng sẽ đem lại hiệu quả rất lớn.

Cách sử dụng và lưu ý

• Cũng như các loại điện trở khác, các trở con trong trở băng cũng có công suất nhất định do đó cần phải có tính toán trước khi chọn trở (Dễ dàng tính được bằng định luật Ohm). Do đó thông thường để điện trở hoạt động tốt nhất và bền nhất, người ta thường sử dụng điện trở có công suất tối đa ≥ 2 lần công suất mà nó sẽ tiêu thụ.
• Chân chung của trở băng nằm ở đầu có dấu chấm.
