Bột sắt FeCl3 ăn mòn mạch in thủ công

Giá

:

-10%
Mô tả :

Bột Sắt FeCl3 là hóa chất chuyên dùng cho phương pháp làm mạch in thủ công, dùng để ăn mòn phíp đồng với tốc độ ăn mòn cực nhanh

Vui lòng chọn loại ở bên dưới để mua hàng

Khối Lượng
Khách hàng dễ dàng kiểm tra đơn hàng tại mục ''hành trình đơn hàng''

Khách hàng dễ dàng kiểm tra đơn hàng tại mục ''hành trình đơn hàng''

Cước vận chuyển được tự động đồng bộ với Viettel Post, Sản phẩm phát ngay trong ngày

Cước vận chuyển được tự động đồng bộ với Viettel Post, Sản phẩm phát ngay trong ngày

Tấ cả sản phẩm đều được test kĩ và có kĩ thuật ngay khi gặp khó khăn

Tấ cả sản phẩm đều được test kĩ và có kĩ thuật ngay khi gặp khó khăn

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Chất lượng đảm bảo, sản phẩm được test kĩ và đóng gói cẩn thận

Bột Sắt FeCl3



Bột Sắt FeCl3 là gì ?

Bột Sắt FeCl3 là một hóa chất không thể thiếu trong quá trình làm mạch in thủ công bằng tay. Bột Sắt FeCl3 dùng để ăn mòn phíp đồng sau quá trình là mạch. Với tốc độ ăn mòn cực nhanh, giá thành cực rẻ, đây sẽ là một sự lựa chọn tối ưu cho người tiêu dùng



Hướng dẫn làm mạch in thủ công bằng tay

Tại sao phải làm mạch in thủ công bằng tay ?

Đối với những bạn sinh viên và những bạn có đam mê với điện tử, việc bỏ tiền ra để thuê người in mạch là không cần thiết. Với số tiền đó, các bạn có thể tự mua các linh kiện điện tử để có thể tự thực hành, tự test mạch với giá thành rẻ hơn nhiều. Mạch của chúng ta không cần quá cầu kì, chắc chắn sẽ hoạt động tốt nếu chúng ta kiên nhẫn và làm cẩn thận. Hiện tại có rất nhiều cách làm mạch khác nhau nhưng đối với sinh viên thì phương pháp thủ công sẽ là tốt nhất

Những thứ cần chuẩn bị

Bước 1: Sau khi đã chuyển mạch sang PCB, chúng ta phải in cái đó ra giấy thủ công

Mạch In Giấy Thủ Công

Giấy In Mạch Thủ Công

Bước 2: Các bạn chuẩn bị một miếng phíp đồng có diện tích bằng với diện tích mạch chúng ta sẽ in lên giấy thủ công. Các bạn cần đánh sạch mặt miếng phíp đồng bằng giấy ráp để mất hết lớp oxit đồng bám trên bề mặt. Sau đó úp giấy thủ công lên miếng phíp sao cho vừa khít, không để lệch đường mạch in ra ngoài

Bước 3: Là mạch bằng bàn là. Các bạn đặt nhiệt độ bàn là ở mức trung bình, tránh để nhiệt độ quá cao làm hỏng miếng phíp đồng. Nếu các bạn sử dụng phíp đồng đểu, chỉ cần tiếp xúc nhiệt độ quá cao nó sẽ rộp miếng đồng lên ngay. Các bạn cứ di bàn là sao cho hết các góc cạnh của mạch, tránh chỉ là ở giữa mà các góc cạnh không được là

Bước 4: Sau một thời gian ( theo kinh nghiệm của mình là 15 phút là kĩ ) các bạn bóc nhẹ nhàng giấy thủ công ra để lại các đường mạch in màu đen trên miếng phíp. Các bạn chú ý tô lại các đường mạch in bị đứt do là chưa kĩ bằng bút chết. Sau đó, ngâm miếng phíp ấy trong Bột sắt FeCl3 đã được pha vào nước với tỉ lệ vừa đủ (nếu muốn tốc độ nhanh các bạn có thể pha bằng nước nóng), lắc đều tay và những phần đồng không được bảo vệ bằng mực in sẽ bị ăn mòn hết.

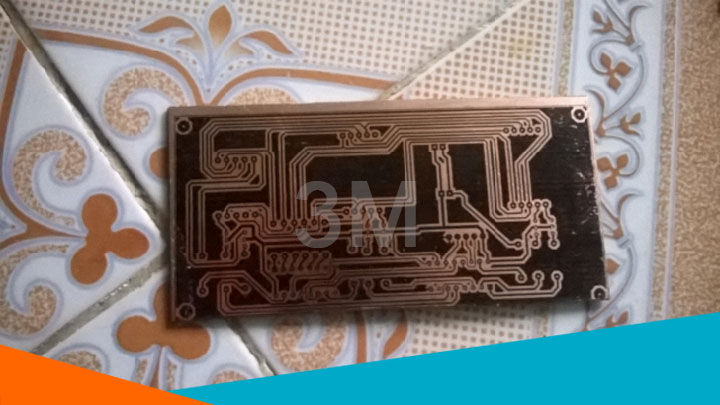

Là Mạch In

Mạch sau khi là xong

Bước 5: Sau một thời gian (theo kinh nghiệm của mình là 30 phút) khi phần đồng thừa đã bay hết. Các bạn tránh để lâu quá sẽ dẫn đến những phần đồng cần giữ lại cũng sẽ bị bay hết. Rửa bằng nước sạch sau đó Các bạn dùng giấy ráp đánh nhẹ nhàng cho bay hêt lớp mực in chỉ để lại những đường mạch bằng đồng thôi nhé.

Bước 6: Bước cuối cùng là khoan các lỗ chân linh kiện thôi. Sau khi khoan xong, các bạn cần rửa sạch mạch và bôi lên đó một ít nhựa thông đã được pha loãng bằng axeton để bảo vệ mạch tránh bị oxi hóa nhé. Khi đó chúng ta đã hoàn thành việc in mạch thủ công bằng tay rồi.

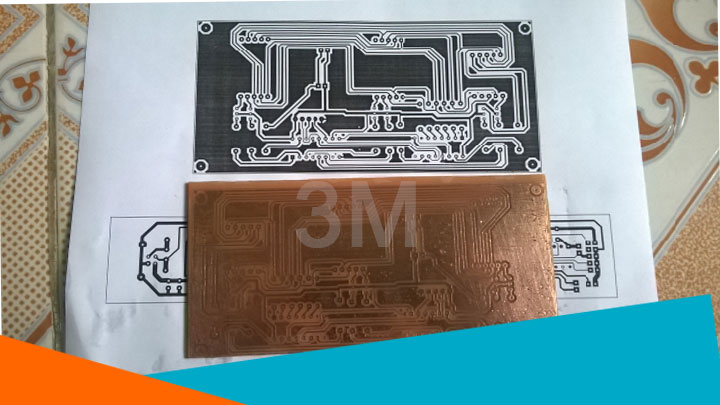

Làm mạch thủ côngMạch sau khi đã đánh sạch mực in

Thêm một lưu ý đó là các bạn tránh để dung dịch FeCl3 dây ra quần áo nhé, sẽ rất khó giặt và tẩy rửa.

Chúc các bạn thành công !!!



Linh kiện điện tử 3M là địa chỉ uy tín chuyên cung cấp các sản phẩm với chất lượng tốt nhất, giá thành rẻ nhất. Mọi sản phẩm bán ra đều được kiểm định và có chế độ bảo hành ưu đãi. Tất cả thắc mắc liên quan đến sản phẩm các bạn có thể liên hệ trực tiếp với chúng tôi để được tư vấn và hỗ trợ trong thời gian sớm nhất.
