Mạch Sạc Acquy Tự Ngắt Bảo Vệ Quá Tải Hẹn Giờ Sạc XY-L30A

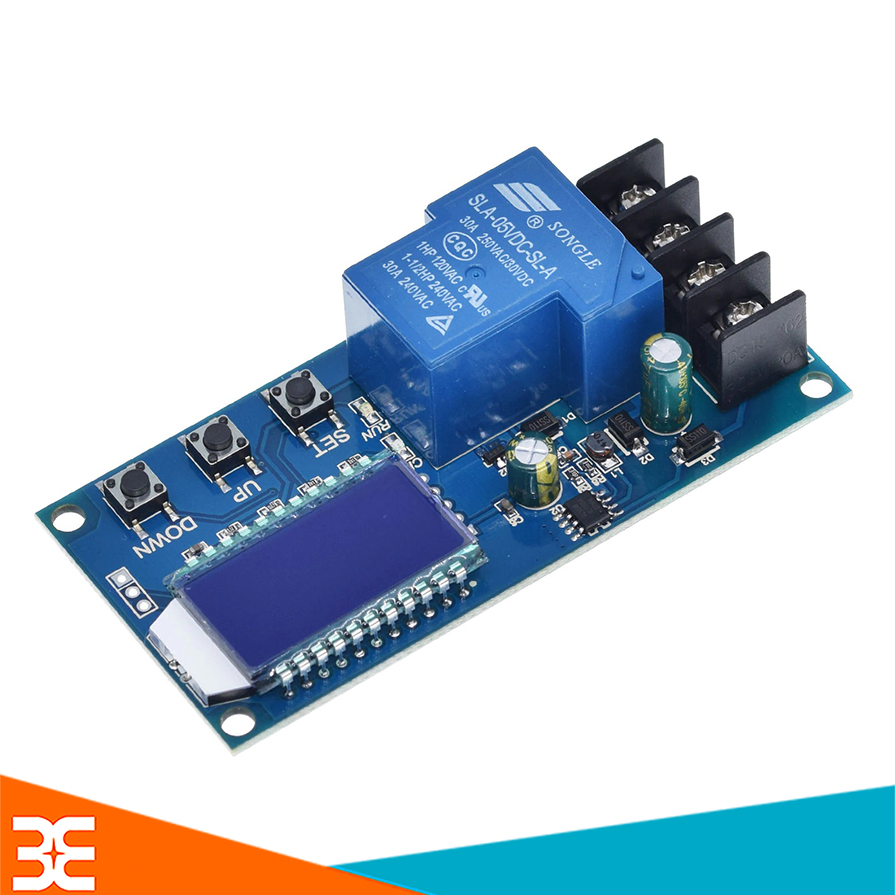

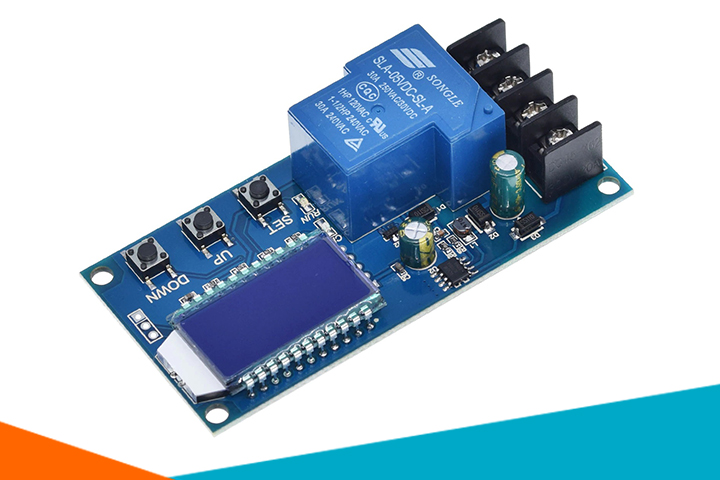

Mạch Sạc Acquy Tự Ngắt XY-L30A có chức năng đóng ngắt ngõ sạc acuy với màn hình hiển thị LCD giao diện dễ nhìn và đẹp. Mạch được thiết kế với relay chịu tải sạc lên đến 30A, ngoài ra mạch được tích hợp thêm tính năng kiểm soát thời gian sạc và kiểm soát đóng mở ngõ ra sạc giúp thuận tiện hơn khi sử dụng.
Thông Số Kỹ Thuật:
- Điện áp: DC 6V-60V
- Dòng tải: ≤ 30A
- Độ chính xác: 0.1V
- Đầu ra: Đầu ra trực tiếp
- Sai số: ±0.1V

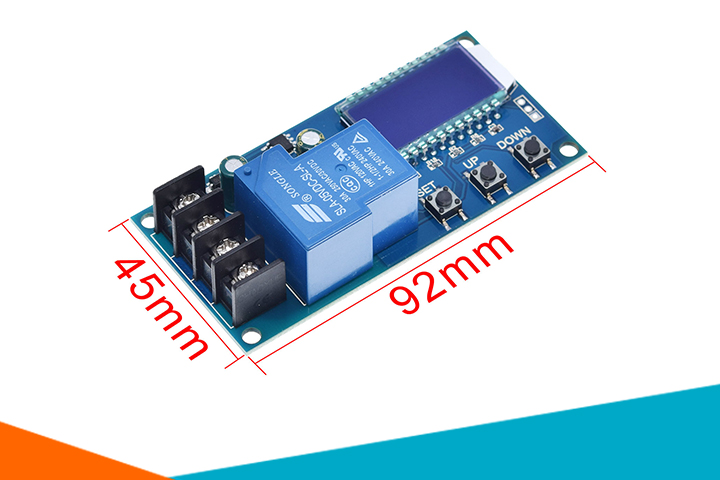

- Kích thước: 45x92mm
- Trọng lượng: 55gr
Hướng Dẫn Sử Dụng Mạch Sạc Acquy Tự Ngắt XY-L30A:

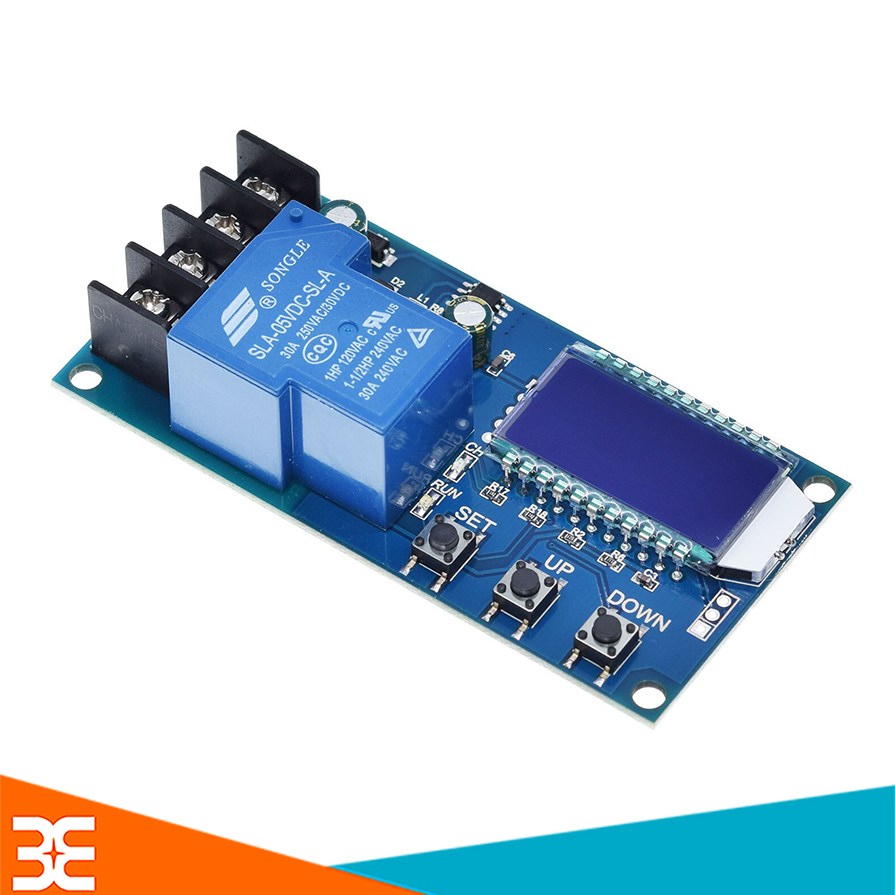

Mạch sử dụng 3 nút nhấn từ trái qua phải : SET - UP - DOWN để cài đặt thông số.
- Nút SET: Dùng để xem các thông số đã cài đặt và tùy chọn cài đặt
- Nút UP: Để tăng giá trị cài đặt và dùng để chuyển chế độ đèn nền.
- Nút DOWN: Dùng để giảm giá trị cài đặt và tắt mở ngõ sạc.
Các Thao Tác Cài Đặt:
- Nhấn nút DOWN để bật/tắt sạc ngõ ra.
- Nhấn giữ nút UP để bạt tắt đèn nền màn hình LCD, màn hình hiển thị L-P với giá trị Off đèn nền sẽ luôn sáng, với giá trị On đèn nền sẽ tự động tắt sau 5-10 phút không thao tác nút nhấn.
- Nhấn nút SET 1 lần để xem các giá trị thông số đã cài đặt. Nhấn giữ nút SET 3 giây để vào chế độc ài đặt:
- Màn hình hiển thị Dn: Nhấn nút UP và DOWN để cài đặt giá trị đóng relay cấp ngõ ra sạc.
- Nhấn nút SET màn hình chuyển sang UP: Nhấn nút UP/DOWN để cài đặt giá trị đóng ngắt relay khi sạc đầy.
- Nhất nút SET màn hình hiển thị OP: Cài đặt giá trị thời gian với giá trị thời gian có thể cài đặt được lên đến 99 giờ 59 phút (99:59)
- Sau khi kết thúc cài đặt nhấn giữ nút SET 3 giây để trở lại màn hình chính
Trường hợp bật chế độ kiểm soát thời gian (giá trị OP khác --:--):
- Khi điện áp Pin thấp hơn giá trị Dn mạch sẽ đóng relay, lúc này bộ đếm bắt đầu đếm, khi điện áp Pin lớn hơn giá trị UP mạch sẽ ngắt relay, sau khi bộ đếm hoàn thành mạch sẽ tắt ngõ sạc ra.
- Trường hợp kết thúc chu kỳ đếm nhưng điện áp Pin vẫn thấp hơn giá trị UP, relay sẽ tiếp tục dẫn và tự động đóng chức năng quản lý thời gian, lúc này màn hình sẽ hiển thị nhấp nháy "H:ER" để báo hiệu cho người dùng giá trị cài đặt là không hợp lý, nhấn phím bất kỳ để ngừng nhấp nháy.

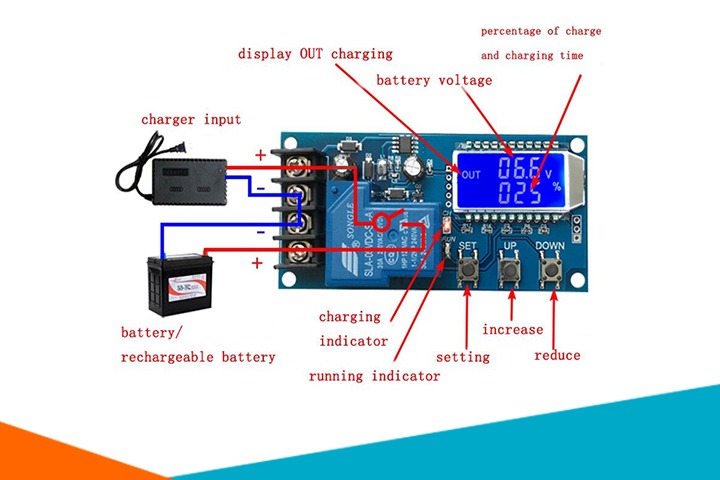

Các Chức Năng Của Mạch Sạc Acquy XY-L30A
1. Sạc các loại pin, acquy từ 6-60V
2. Màn hình tinh thể lỏng, điện áp pin, tỷ lệ phần trăm sạc và thời gian sạc được hiển thị rõ ràng
3. Rất nhiều chức năng tốt, nó có thể tự động kiểm soát, có thể kiểm soát thời gian sạc, có thể thiết lập và tải lên các thông số tương ứng thông qua cổng nối tiếp;
Chức năng điều khiển sạc tự động:
- Bằng cách thiết lập giới hạn điện áp trên của UP , giới hạn dưới của điện áp DN ; Khi điện áp của pin , acquy ≤ DN , relay được bật và quá trình sạc pin bắt đầu; trên giới hạn điện áp khi điện áp pin ≥ UP , relay bị ngắt kết nối, tự động hoàn thành một lần sạc;
Chức năng điều khiển thời gian sạc:
- Sau khi nhập các thiết lập thông số, thiết lập các thông số OP khác 0 ,turn-on thời gian chức năng kiểm soát, OP thông số mặc định là:- : –h , chức năng kiểm soát thời gian không được bật theo mặc định;
- Trường hợp kết thúc chu kỳ đếm nhưng điện áp Pin vẫn thấp hơn giá trị UP, relay sẽ tiếp tục dẫn và tự động đóng chức năng quản lý thời gian, lúc này màn hình sẽ hiển thị nhấp nháy “H:ER” để báo hiệu cho người dùng giá trị cài đặt là không hợp lý, nhấn phím bất kỳ để ngừng nhấp nháy.
Lưu ý: Định dạng thời gian: 00:59 ( 00 giờ, 59 phút) Thời gian tối đa là 99:59 , là 100 giờ.
Tải lên dữ liệu nối tiếp và chức năng cài đặt tham số:

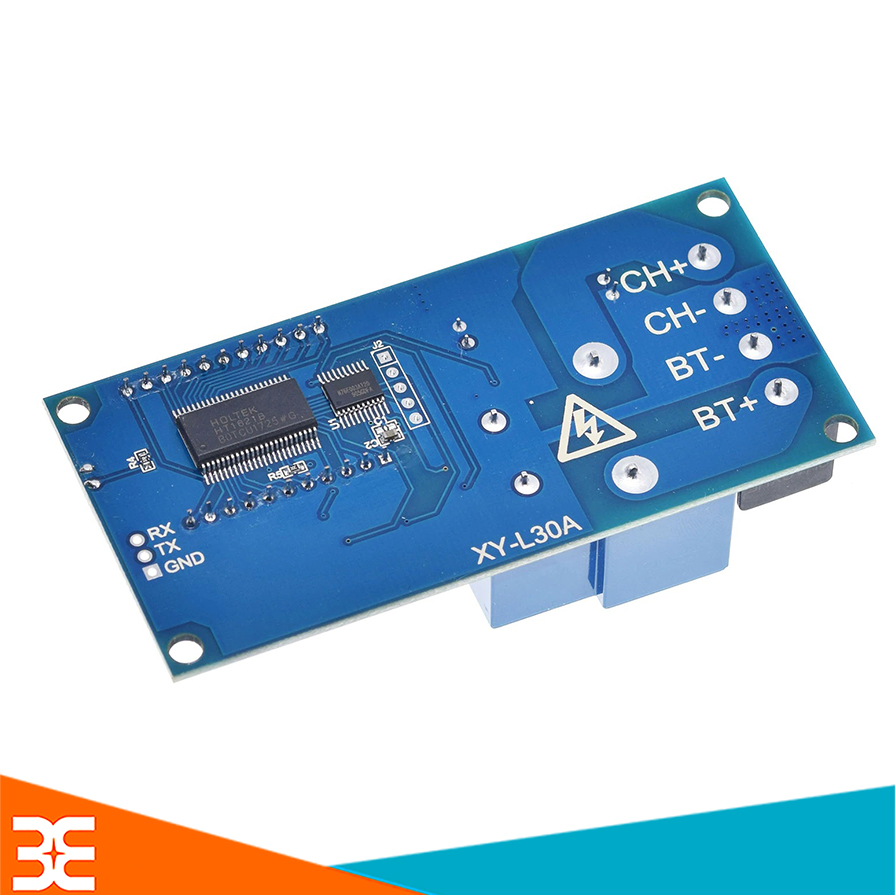

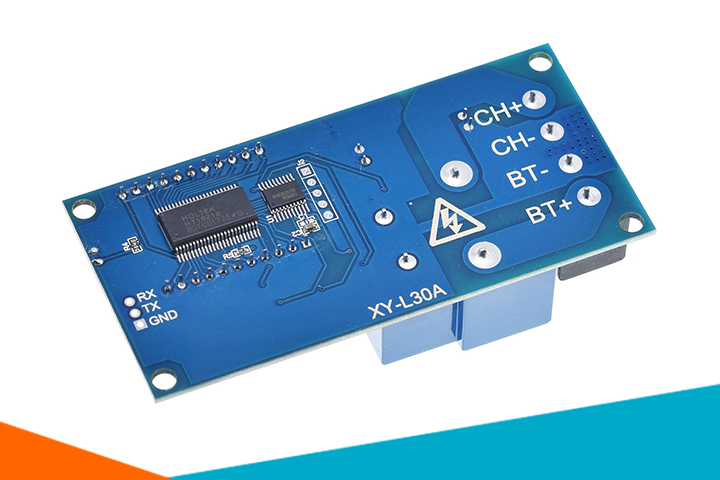

- Hệ thống hỗ trợ tải lên dữ liệu UART và chức năng cài đặt tham số (mức TTL ); UART : 115200, 8, 1
- Đặt thời gian sạc, tắt chức năng điều khiển thời gian sạc lúc 00:00
- Định dạng tin nhắn tải lên dữ liệu: Điện áp pin + tỷ lệ phần trăm pin + thời gian sạc + trạng thái sạc 12,0V, 020%, 00:10, OP
