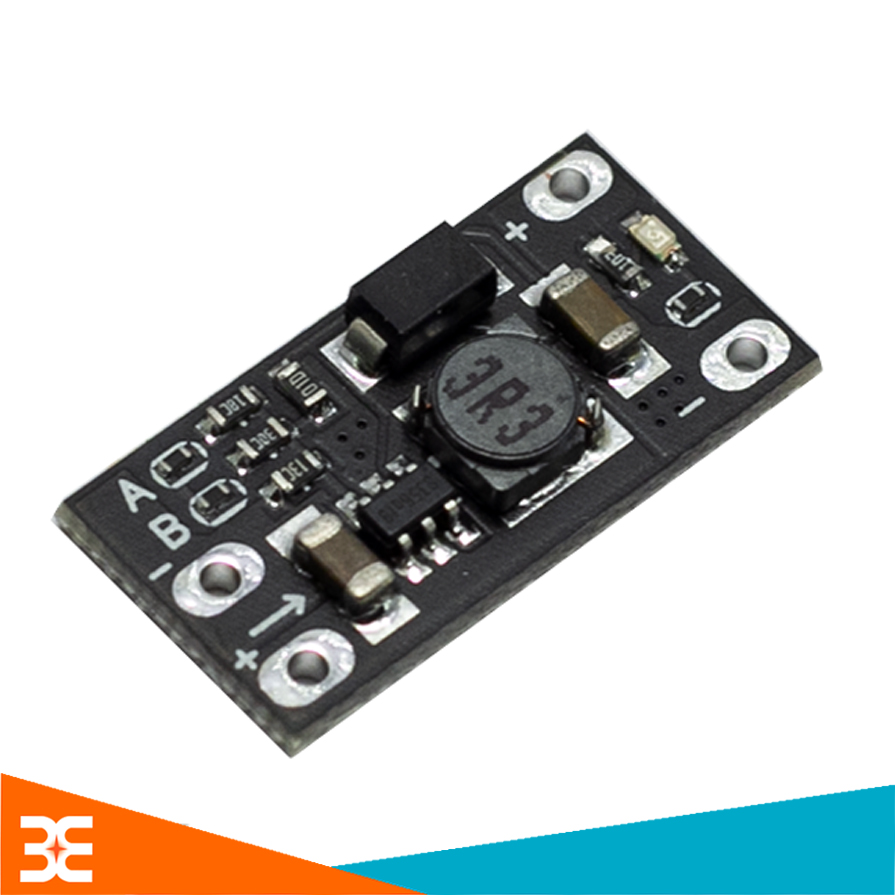

Module Boost DC-DC Ghim Điện Áp Ra 5V/8V/9V/12V là loại module chuyên dùng cho pin lithium.
Module Boost DC-DC Ghim Điện Áp Ra
Điện áp đầu ra: có thể được đặt thành 5V / 8V / 9V / 12V, mặc định là 12V.
+ Đầu vào pin 3.7V: đầu ra 5V 1A / 8V 0.5A / 9V 0.45A / 12V 0.3A
+ Đầu vào 5V: đầu ra 8V 0,7A / 9V 0,7A / 12V 0,5A
Khi đầu ra 12V mặc định, chỉ báo LED tiêu thụ khoảng 1mA.
Nếu chỉ báo được tắt, dòng đầu vào là <1mA khi không tải.
Kích thước của module Boost: 22x11mm
Khối lượng: 10g

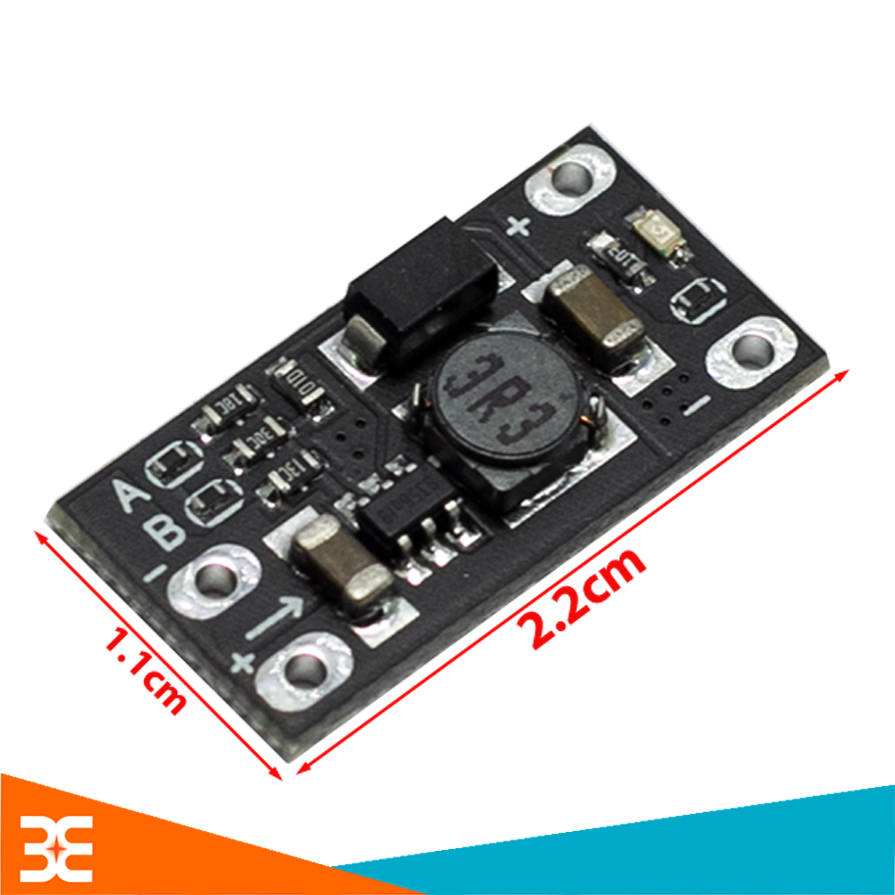

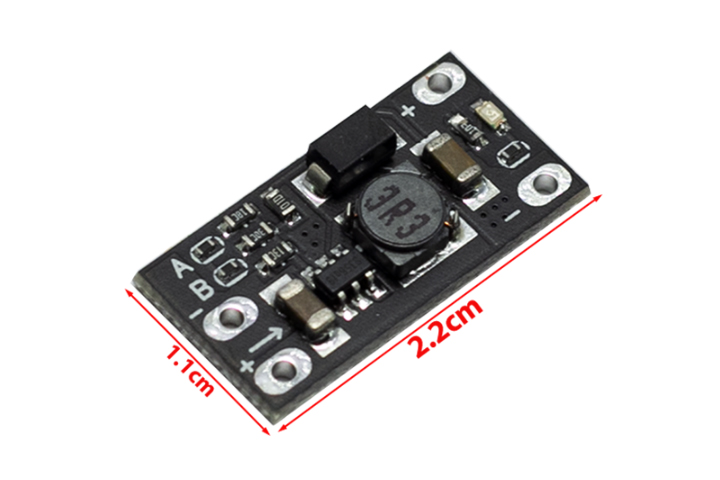

Kích Thước Của Module Boost DC-DC Ghim Điện Áp Ra
Có thể thấy các chữ cái A và B ở mặt trước của PCB, sử dụng mỏ hàn để thay đổi dấu đệm bên cạnh ký tự.
Điện áp đầu ra có thể được thay đổi bằng cách ngắt. Trong bảng sau, 0 cho biết bảng đã bị ngắt kết nối và 1 cho biết bảng đã được kết nối.
A B VOUT
0 0 5V
0 1 8V
1 0 9V
1 1 12V
Tấm lót bên cạnh chỉ báo LED cũng có thể được tắt để tắt chỉ báo.

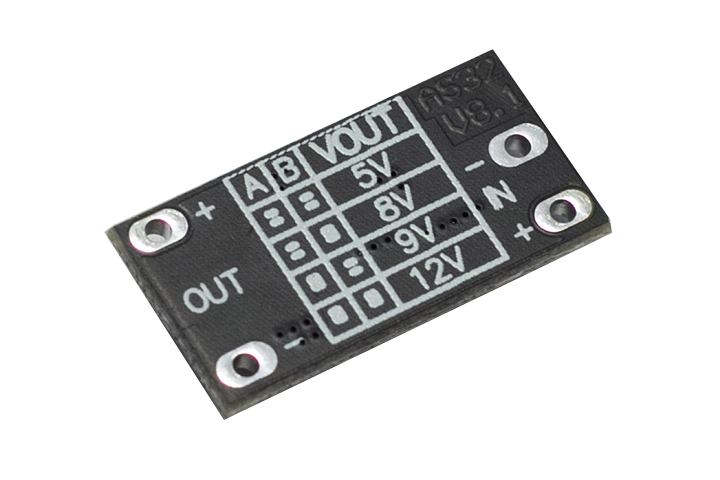

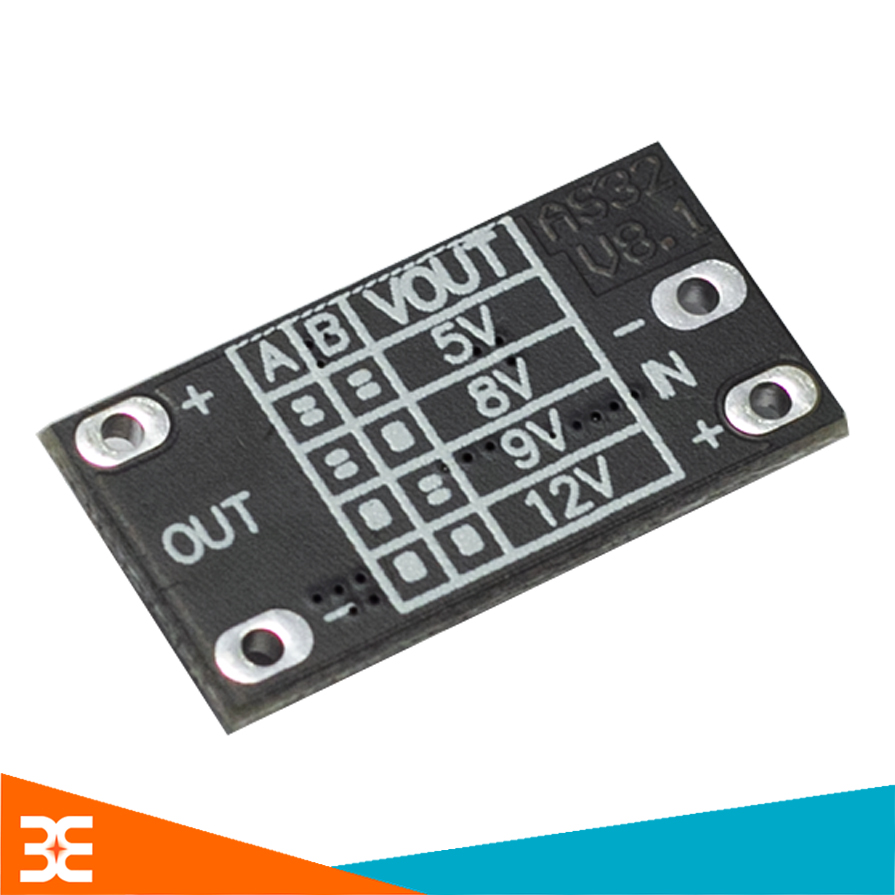

Mặt Sau Module Boost DC-DC Ghim Điện Áp Ra

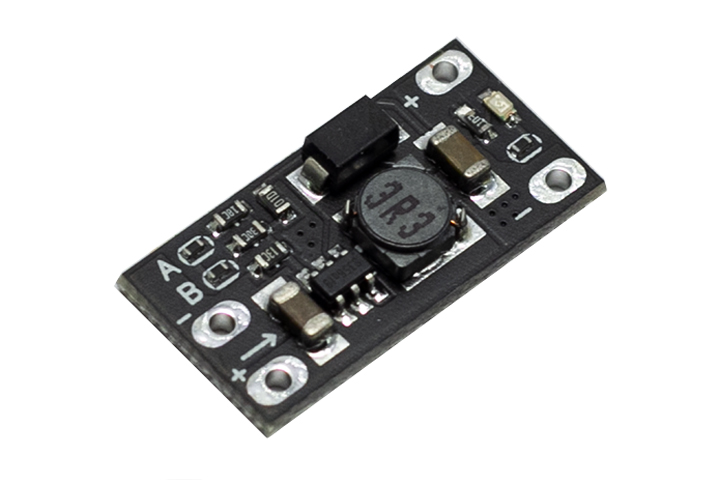

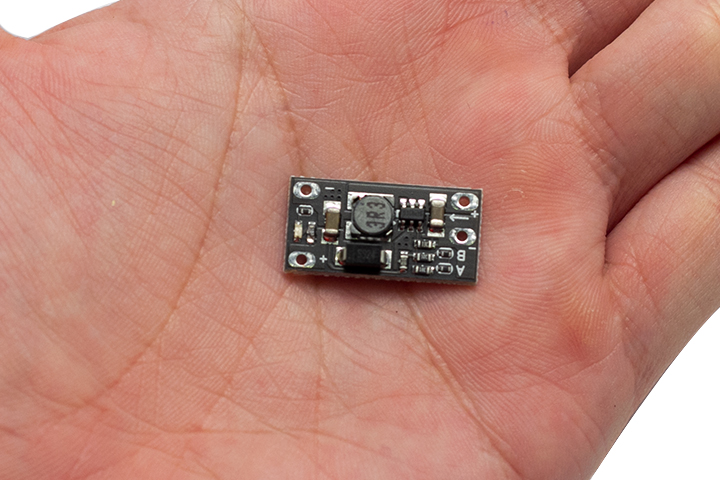

Hình Ảnh Thực Tế Của Module Boost DC-DC Ghim Điện Áp Ra
