Mạch Chuyển Đổi Micro USB Cái 5 Pin Ra Chân Breakout Board

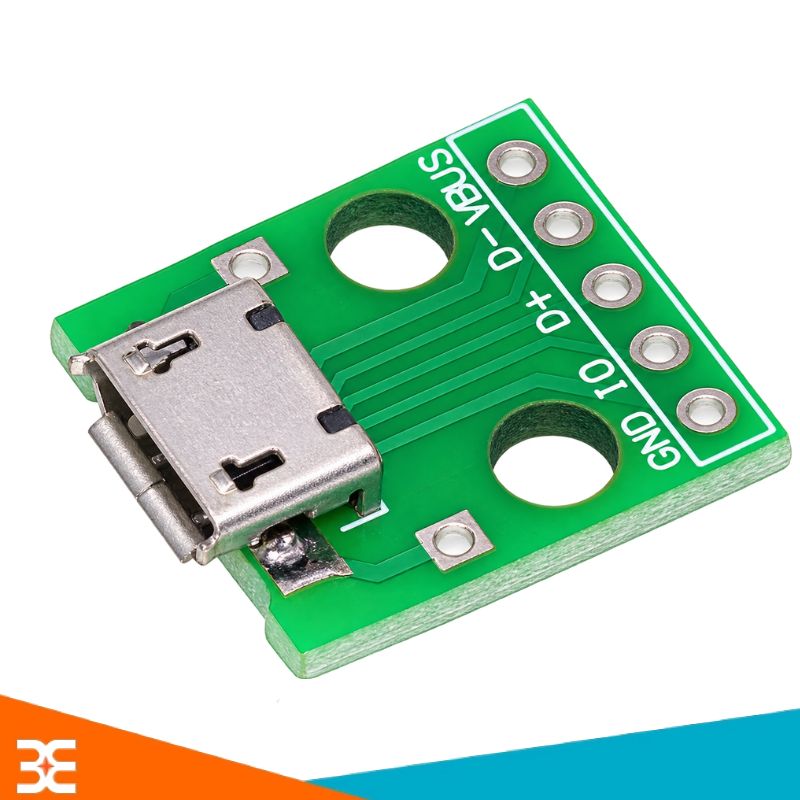

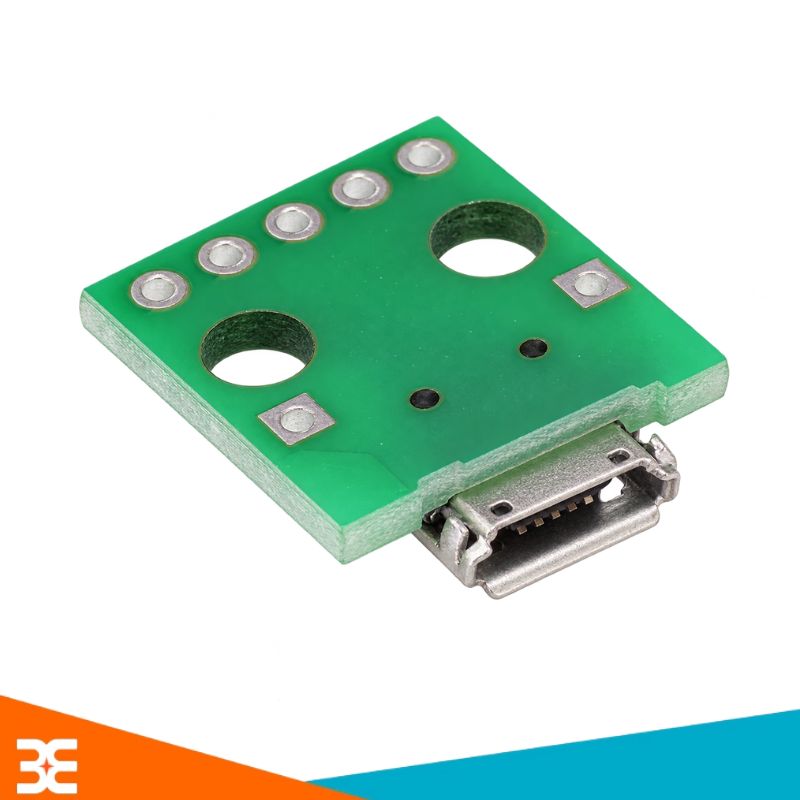

Mạch Chuyển Đổi Micro USB Cái 5 Pin Ra Chân Breakout Board là bo mạch chuyển tiếp tín hiệu, được thiết kế để đưa các chân kết nối của cổng Micro USB Type-B Female ra các vị trí hàn riêng biệt trên PCB, giúp người dùng dễ dàng đấu nối nguồn điện và tín hiệu USB với các mạch điện tử. Sản phẩm sử dụng cổng Micro USB cái 5 chân, bao gồm VBUS, D-, D+, ID và GND. Các chân được bố trí thành hàng và có ký hiệu rõ ràng trên bo mạch, thuận tiện cho việc hàn dây, kết nối với mạch thử nghiệm hoặc tích hợp vào các dự án điện tử DIY.

Đặc điểm nổi bật

• Cổng Micro USB Type-B Female: Sử dụng đầu nối Micro USB cái phổ biến, tương thích với các dây cáp Micro USB.

• Thiết kế Breakout Board 5 Pin: Đưa toàn bộ 5 chân kết nối USB ra các lỗ hàn riêng biệt, thuận tiện cho việc đấu nối.

• Hỗ trợ nguồn 5V DC: Cho phép lấy nguồn từ cổng USB để cấp điện cho các mạch điện tử có yêu cầu nguồn phù hợp.

• Đường tín hiệu D+ và D-: Hỗ trợ kết nối các đường dữ liệu USB 2.0 với mạch điều khiển hoặc IC giao tiếp USB.

• Ký hiệu chân rõ ràng: Các chân VBUS, D-, D+, ID và GND được in trực tiếp trên PCB.

• Dễ dàng lắp đặt: Có các lỗ trên bo mạch, thuận tiện cho việc cố định và tích hợp vào thiết bị.

• Thiết kế nhỏ gọn: Tiết kiệm không gian, thích hợp cho các mạch điện tử DIY và thiết bị nhúng.

• Dễ sử dụng: Không cần cấu hình hoặc lập trình riêng vì đây là mạch chuyển tiếp kết nối thụ động.

Thông số kỹ thuật

Ứng dụng của Mạch Chuyển Đổi Micro USB Cái 5 Pin

• Sử dụng cổng Micro USB để đưa nguồn 5V DC từ bộ cấp nguồn USB hoặc thiết bị tương thích vào các mạch điện tử, vi điều khiển và module cần nguồn phù hợp.
• Phù hợp cho các dự án điện tử DIY, giúp người dùng kết nối cổng Micro USB với dây dẫn và các linh kiện điện tử mà không cần thiết kế mạch PCB riêng.
• Cho phép đưa các đường tín hiệu D+ và D- từ cổng Micro USB ra mạch điện, phục vụ việc nghiên cứu và phát triển thiết bị có hỗ trợ giao tiếp USB.
• Có thể tích hợp vào các hệ thống sử dụng Arduino, STM32, ESP32 hoặc các nền tảng vi điều khiển khác để cấp nguồn hay kết nối tín hiệu USB khi phần cứng hỗ trợ.
• Sử dụng làm bo mạch chuyển tiếp khi thử nghiệm, sửa chữa hoặc thiết kế lại vị trí kết nối Micro USB trên các thiết bị điện tử.

Hướng dẫn sử dụng

• Xác định chức năng các chân VBUS, D-, D+, ID và GND được in trên PCB.

• Hàn dây dẫn hoặc chân kết nối vào các lỗ tương ứng trên bo mạch.

• Kết nối các chân với mạch điện theo sơ đồ thiết kế.

• Cắm dây Micro USB vào cổng kết nối để cấp nguồn hoặc truyền tín hiệu.

• Kiểm tra điện áp và kết nối trước khi đưa mạch vào sử dụng.

Lưu ý khi sử dụng

• Kiểm tra đúng cực nguồn VBUS và GND trước khi đấu nối.

• Không cấp điện áp vượt quá mức cho phép của thiết bị được kết nối.

• Đảm bảo dòng điện sử dụng không vượt khả năng chịu tải của cổng USB, đường mạch và dây dẫn.

• Không đấu trực tiếp chân D+ và D- vào các chân GPIO thông thường nếu không có mạch giao tiếp USB phù hợp.

• Khi hàn dây, tránh để thiếc hàn gây chập các chân tín hiệu.

• Cố định bo mạch chắc chắn để hạn chế hư hỏng cổng USB khi cắm hoặc rút dây.

Mạch Chuyển Đổi Micro USB Cái 5 Pin Ra Chân Breakout Board là phụ kiện kết nối tiện dụng trong các dự án điện tử, giúp đơn giản hóa việc đấu nối nguồn 5V và các đường tín hiệu USB. Với thiết kế nhỏ gọn, chân kết nối rõ ràng và dễ dàng hàn lắp, sản phẩm phù hợp cho học tập, nghiên cứu, sửa chữa và phát triển các ứng dụng điện tử DIY.
