Module Kiểm Tra Dòng Xả Pin Ác Quy 12V Chì

Module Kiểm Tra Dòng Xả Pin Ác Quy 12V Chì

Module kiểm tra dòng xả pin ác quy 12V được sử dụng để test pin, với tính năng hiện thị áp, hiển thị dòng và hiển thị dung lượng pin tiêu thụ, giúp bạn kiểm soát được thời gian sử dụng của ắc quy. Từ đó có thể chủ động hơn trong mọi công việc của mình.

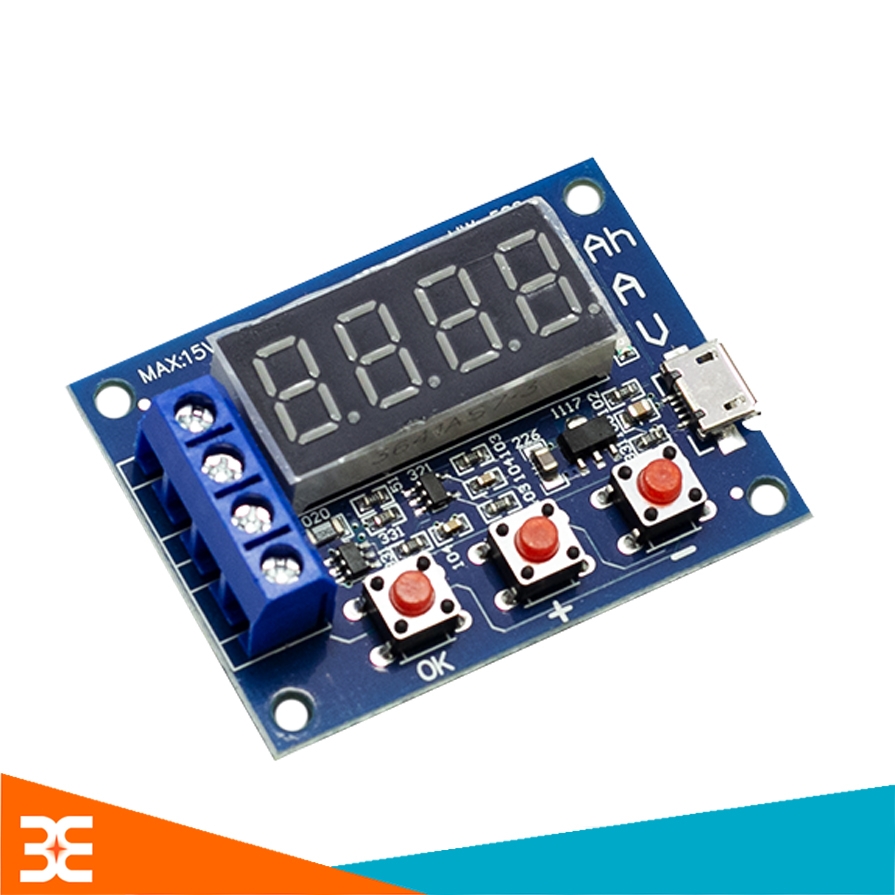

Module Kiểm Tra Dòng Xả Pin Ắc Quy 12V Chì

Thông số kỹ thuật:

• Điện áp làm việc: DC4.5-6V (Đầu nối USB mini)

• Dòng điện hoạt động: Dưới 70mA

• Dòng xả pin: tối đa 3.000A, sai số 0,001A

• Sai số đo điện áp tối đa: 1% ± 0.02V

• Sai số đo dòng điện tối đa: 1.5% ± 0.008a

• Phạm vi đo dung lượng pin tối đa: 9999Ah (1AH = 1000mAh) giá trị lớn hơn được chuyển đổi bằng cách dịch chuyển dấu thập phân, khi nó nhỏ hơn 10Ah sẽ hiển thị X.XXX, tối đa 10ah trở lên sẽ hiển thị XX.XX, ...

• Trọng lượng của module kiểm tra dòng xả ắc quy: 5x3.7x1.2 cm

• Kích thước: 20g

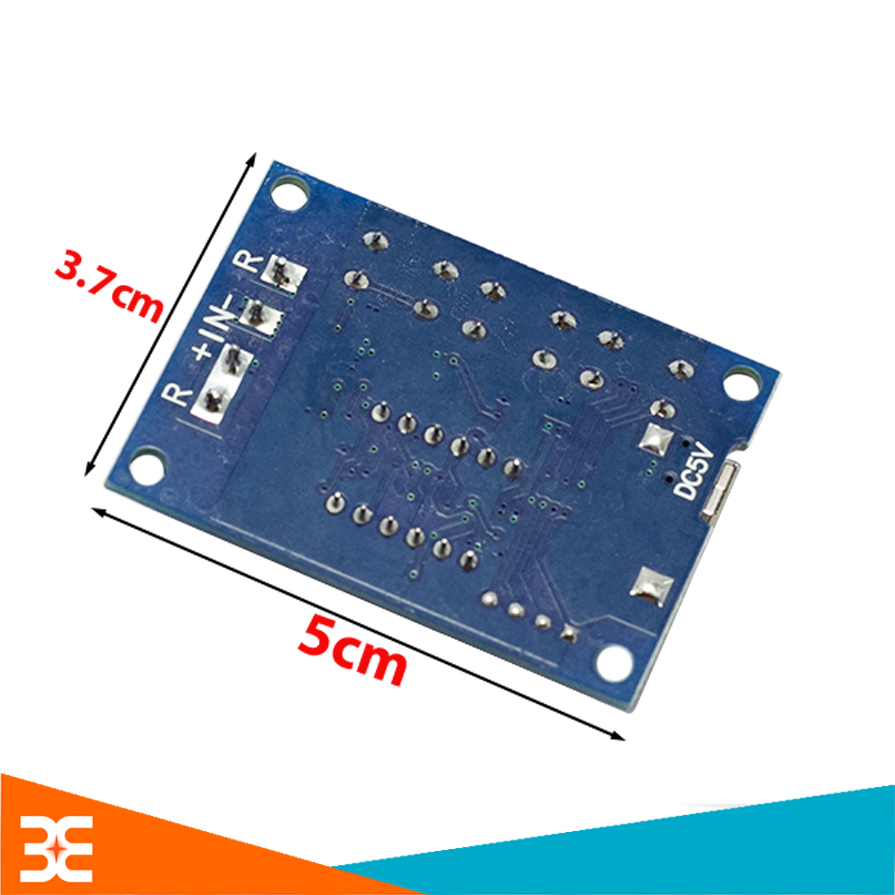

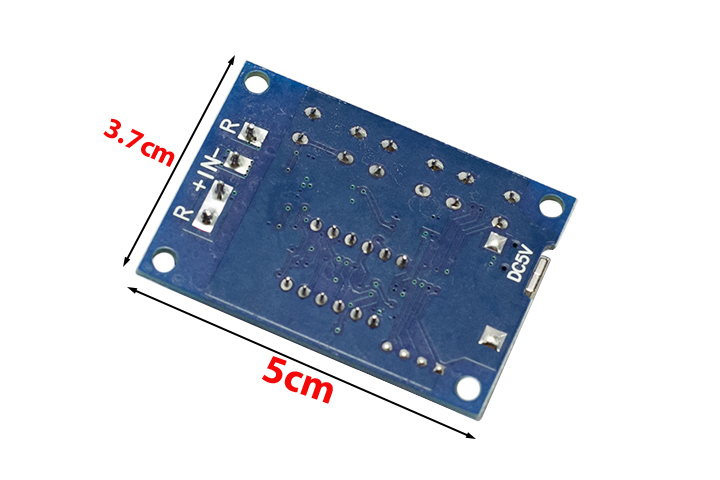

Kích Thước Của Module Kiểm Tra Dòng Xả Pin Ắc Quy 12V Chì

Cách sử dụng:

• Pin thử phải được sạc đầy.

• Kết nối cực dương của pin với đầu IN+, cực âm của pin với IN- (không được đấu ngược cực của pin, sẽ làm cháy module), cấp nguồn cho module qua cổng microUSB để hiển thị điện áp pin.

• Ngắt nguồn cấp cho module. Kết nối tải giả - điện trở sứ vào 2 chân R (không phân biệt cực tính). Cấp nguồn lại cho module qua cổng microUSB.

• Cài đặt điện áp kết thúc (là điện áp khi pin đã cạn kiệt, tại mức điện áp này, module sẽ ngừng đo) của pin cho phù hợp bằng nút "+" "-". VD: pin lithium 1S điện áp khi cạn kiệt là 3.5V

• Nhấn nút "OK" để bắt đầu quá trình đo. Mạch sẽ tự động hoạt động và tự ngắt tải khi đến điện áp đã cài đặt. đèn báo hiển thị ở các dòng Ah (dung lượng), A (dòng xả), V (điện áp) tương ứng với giá trị hiển thị ở led 7 đoạn.

• Nhấn nút "OK" để tắt đèn chỉ thị.

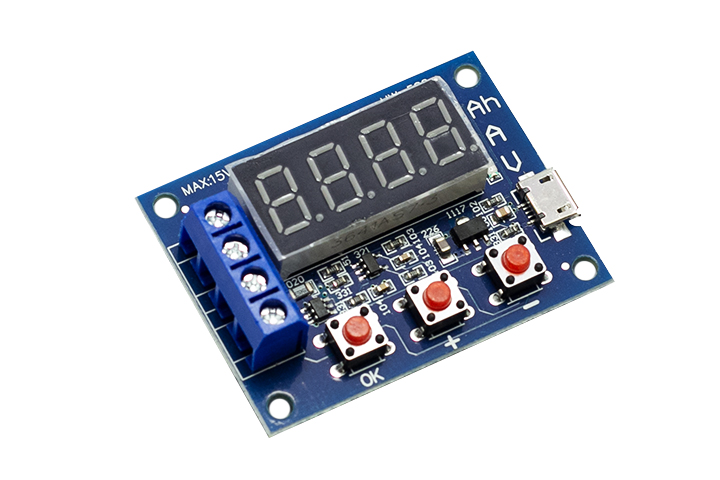

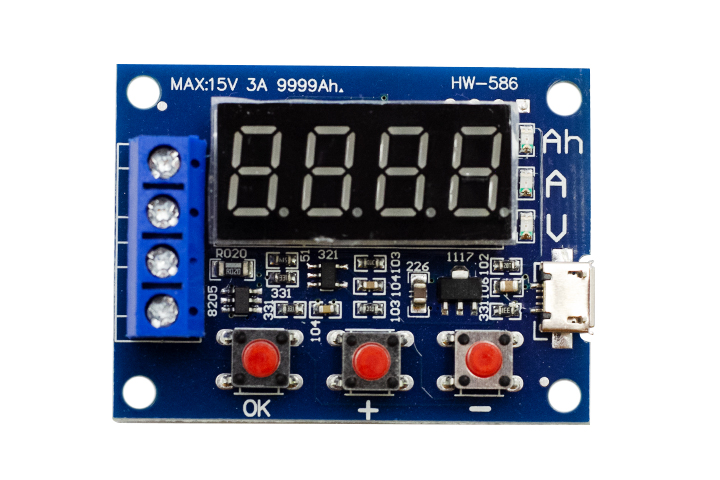

Chi Tiết Của Module Kiểm Tra Dòng Xả Pin Ắc Quy 12V Chì

Mã lỗi và ý nghĩa của chúng:

• Err1: Điện áp pin trên 15V

• Err2: Điện áp pin thấp hơn điện áp kết thúc - điện áp đặt ở bước 4

• Err3: Pin không đủ khả năng tải hoặc xả hoặc điện trở mạch quá cao

• Err4: Dòng xả vượt ngưỡng (dòng vượt quá 3.1A)

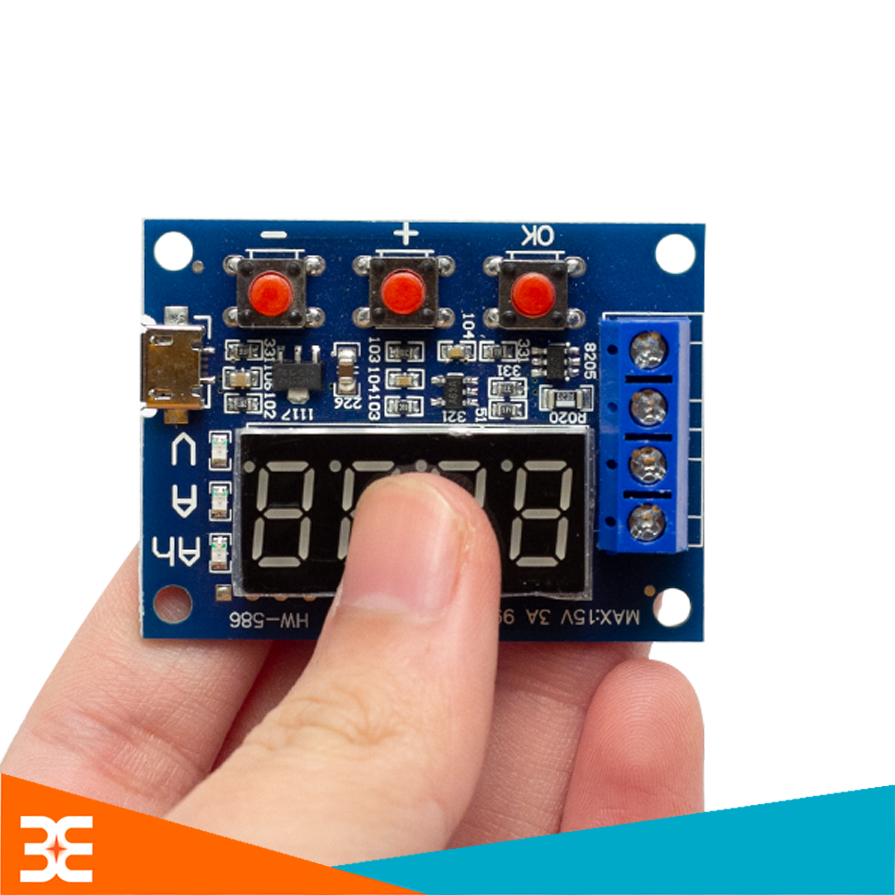

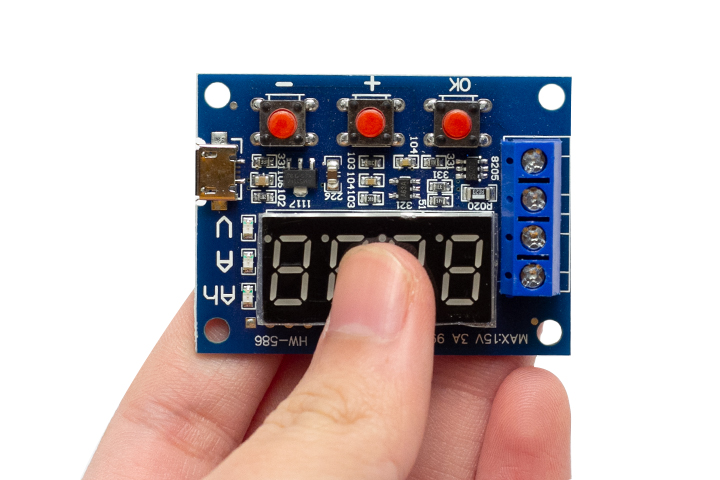

Hình Ảnh Thực Tế Của Module Kiểm Tra Dòng Xả Pin Ắc Quy 12V Chì
