Mạch điều khiển động cơ bước STEP bằng vi điều khiển AT89S52 và ULN2003

Đăng bởi Lan Phạm vào lúc 17/06/2018

Mạch điều khiển động cơ STEP bằng vi điều khiển AT89S52 và ULN2003





Chào mừng các bạn đã đến với Góc Học Tập của Linh kiện điện tử 3M.

Hôm nay tôi sẽ chia sẻ với các bạn một mạch đồ án điện tử thú vị. Sản phẩm hôm nay của chúng là sẽ là điều khiển động cơ bước STEP bằng vi điều khiển họ 8051 ( chính xác là AT89S52 ). Đây không phải là sản phẩm mới nhưng cũng ít trang wed nào chia sẻ đầy đủ nên chúng tôi chia sẻ cho các bạn để các bạn dể dàng tham khảo và học tập.



Mạch này sử dụng nguồn điện áp 5V,  do có sử dụng động cơ chung 1 nguồn với mạch nên chúng tôi khuyên các bạn nên dùng nguồn 5V-2A trở nên để đảm bảo mạch hoạt đọng ổn định và tránh các trường hợp bị giật hay ảnh hưởng gì từ động cơ.

Bây giờ không để các bạn chờ đợi lâu nữa, chúng ta cùng chuẩn bị và làm nhé

I Chuẩn bị

Danh sách linh kiện:

01 Biến trở tam giác 10k
02 Trở cắm 10k
01 Trở cắm 330 ôm
01 Thạch anh 12Mhz
01 Tụ hóa 10uF
01 Tụ gốm 104
01 Tụ gốm 150p hoặc 106
02 Tụ  gốm 33p
01 Led đơn phi 3
01 Jack DC 5.5
01 Jumer đực 2.54
03 Nút nhấn 2P
01 ADC 0804
01 AT89S52
01 ULN 2003





- Các dụng cụ cần thiết:



II Sơ đồ nguyên lí:

Link download: Tại đây

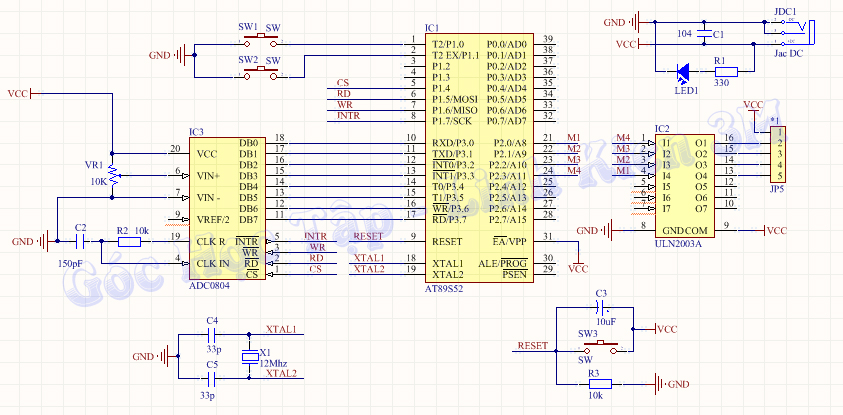

----- Sơ Đồ Nguyên Lí:

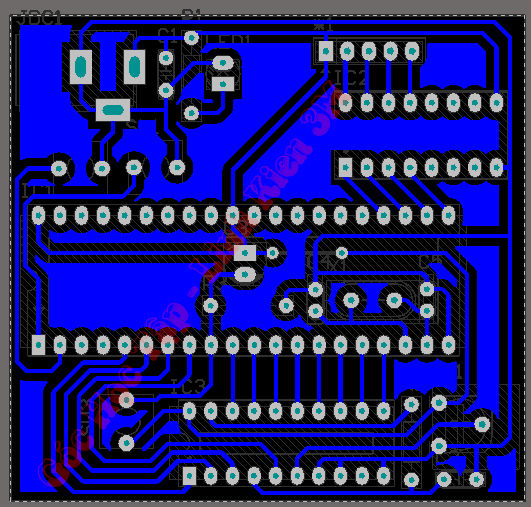

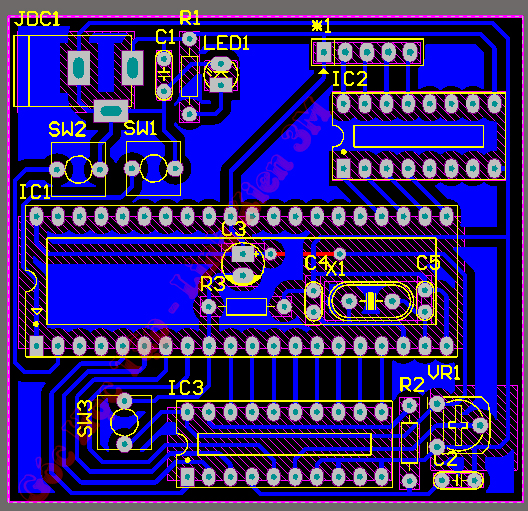

-----Hình ảnh mạch in trên Alitium:







----- Sơ đồ 3D lắp ráp linh kiện:







Linh Download Mạch in và Code nạp: Tại Đây





Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline: 024.6659.4242

Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé!
