Mạch Chuyển Đổi Mức Logic 2 Chiều 8 Kênh TXS0108

Mạch Chuyển Đổi Mức Logic 2 Chiều 8 Kênh TXS0108

Mạch Chuyển Đổi Mức Logic 2 Chiều 8 Kênh TXS0108 dùng IC chuyển mức tín hiệu tốc độ cao từ TI, mạch được thiết kế nhỏ gọn, dễ sử dụng, các chiều chuyển được chọn tự động, phù hợp để chuyển mức tín hiệu logic với các thiết bị có mức logic giao tiếp từ 1.2VDC đến 5VDC.

Mạch Chuyển Đổi 2 Chiều 8 Kênh TXS0108 sử dụng trong các thiết bị chênh lệch mức tín hiệu giao tiếp như Raspberry Pi với các loại cảm biến, module, vi điều khiển,...với vai trò chuyển mức tín hiệu và như một bộ đệm tránh trường hợp board mạch chính bị cháy.

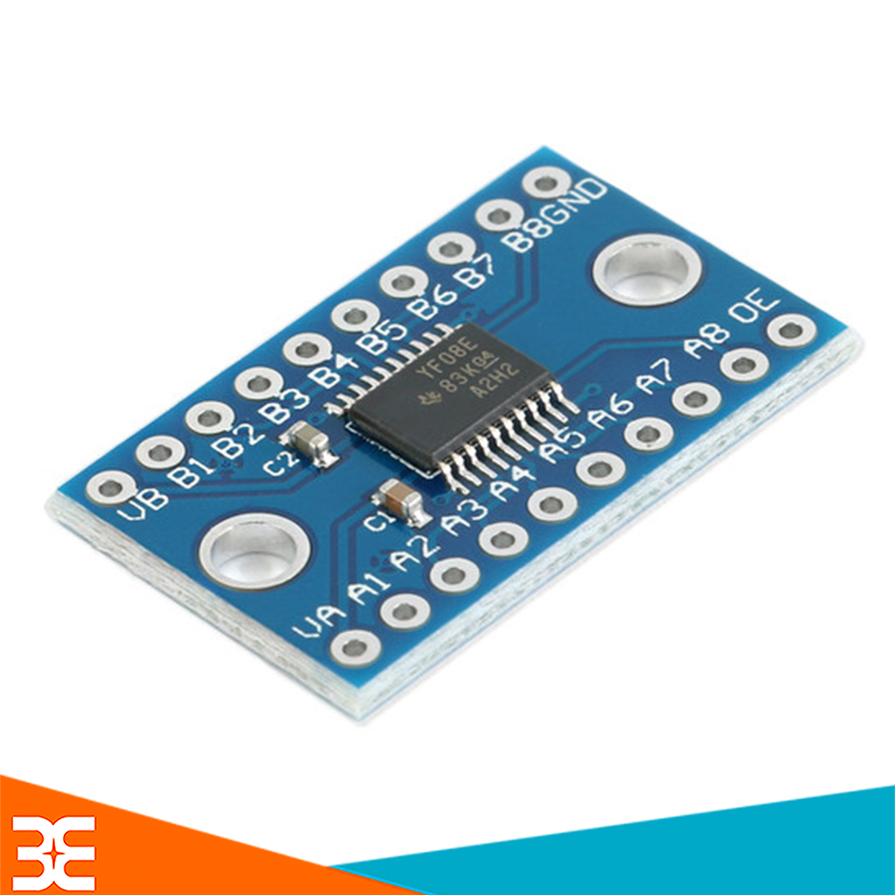

Mạch Chuyển Đổi Logic 2 Chiều 8 Kênh TXS0108

Thông Số Kỹ Thuật

• No Direction-Control Signal Needed
• Maximum Data Rates
• 110 Mbps (Push Pull)
• 1.2 Mbps (Open Drain)
• 1.2 V to 3.6 V on A Port and 1.65 V to 5.5 V on B
• Port (VCCA ≤ VCCB)
• No Power-Supply Sequencing Required – Either
• VCCA or VCCB Can Be Ramped First
• Latch-Up Performance Exceeds 100 mA Per
• JESD 78, Class II
• ESD Protection Exceeds JESD 22 (A Port)
• 2000 V Human Body Model (A114-B)
• 150 V Machine Model (A115-A)
• 1000 V Charged-Device Model (C101)
• IEC 61000-4-2 ESD (B Port)
• ±8 kV Contact Discharge
• ±6 kV Air-Gap Discharge

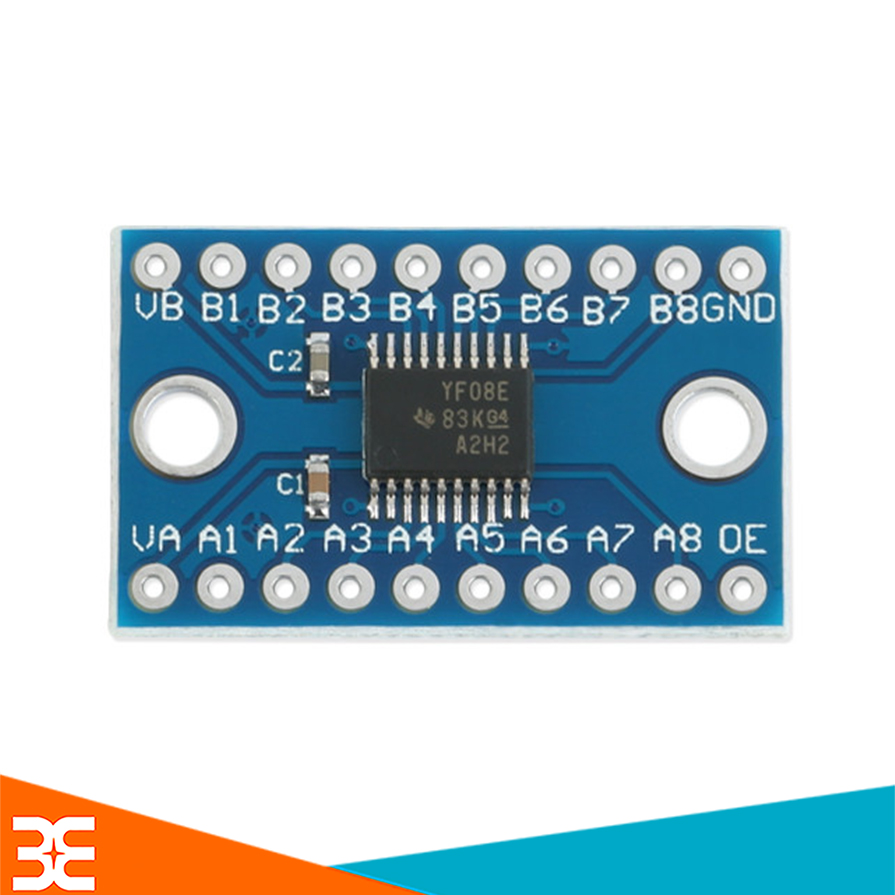

Mạch Chuyển Đổi Logic 2 Chiều 8 Kênh TXS0108

• VCCA kết nối 3.3V
• VCCB kết nối 5V
• Khi Ax có 3.3 V đầu vào, đầu Bx sẽ nhận được 5V
• Khi Bx có 5V đầu vào, đầu Ax sẽ nhận được 3.3V

Datasheet

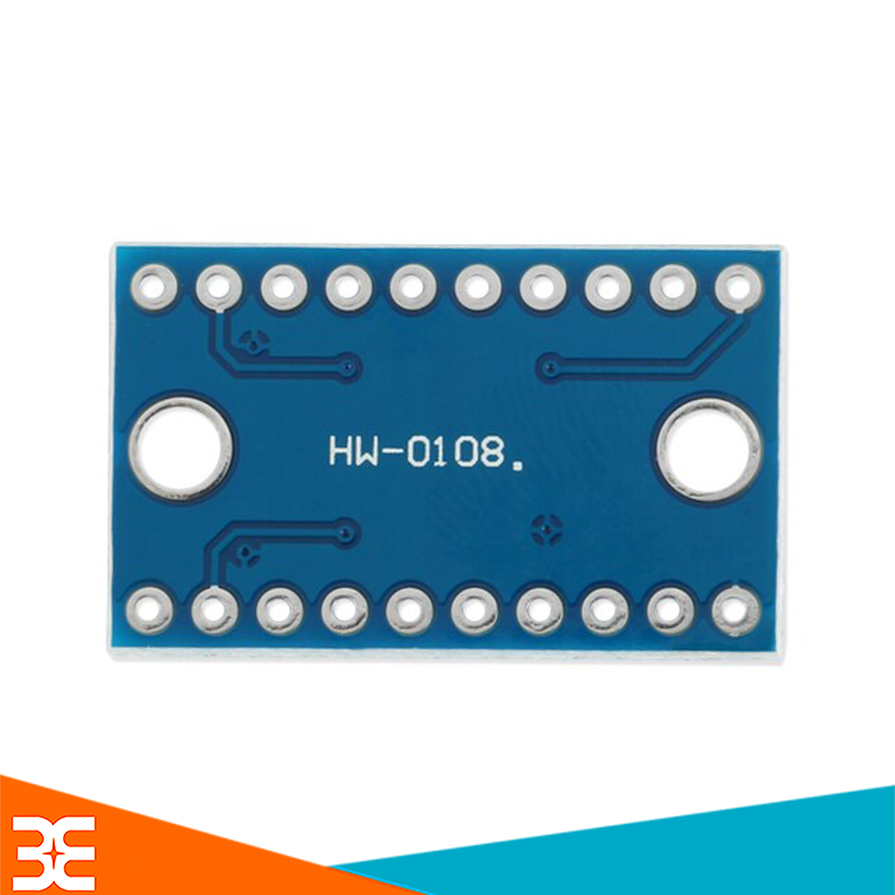

Mặt Sau Của Mạch Chuyển Đổi Logic 2 Chiều 8 Kênh TXS0108

Chi Tiết Của  Mạch Chuyển Đổi Logic 2 Chiều 8 Kênh TXS0108
