Micro loại điện dung ( condenser ) micro dạng tụ, màng của chúng hoạt động như một cái mảng tụ điện và khi các âm thanh tác động lên màng thu sẽ tạo nên các rung động, màng rung sẽ chuyển hóa các rung động âm thanh đấy thành các tín hiệu âm thanh. Loại micro này có độ nhạy rất cao và bắt âm thanh chính xác, thích hợp cho thu các dạng tín hiệu mềm như giọng hát, guitar thùng…

Module Cảm Biến Âm Thanh

Thông số kĩ thuật :

• Điện áp hoạt động cảm biến âm thanh: 3.3V-5V
• Kích thước PCB: 3cm * 1.6cm
• Led đỏ báo nguồn, led xanh báo âm thanh
• IC so sánh : LM393
• VCC: 3.3V-5V
• GND: 0V
• Out: Đầu ra tín hiệu số (0 và 1)

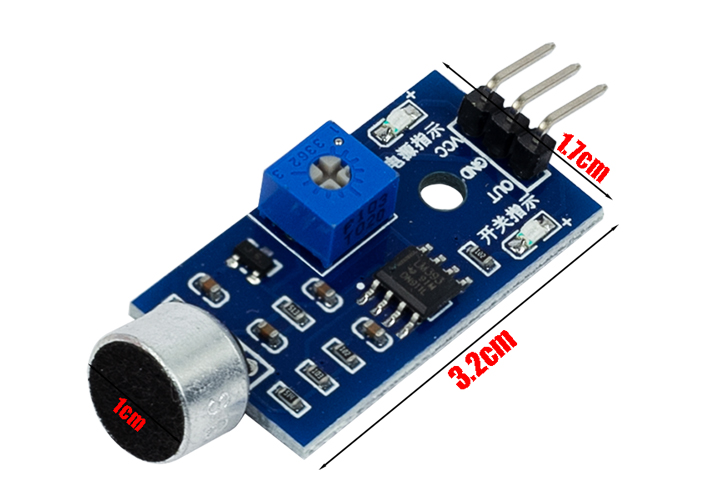

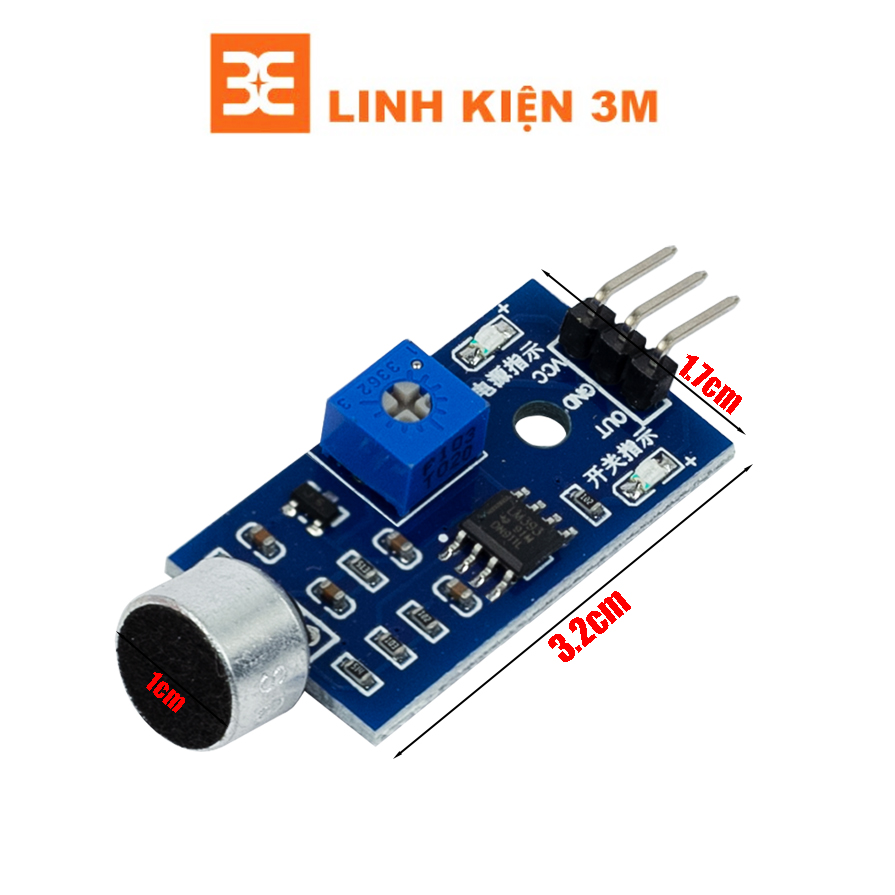

Kích Thước Của Module Cảm Biến Âm Thanh

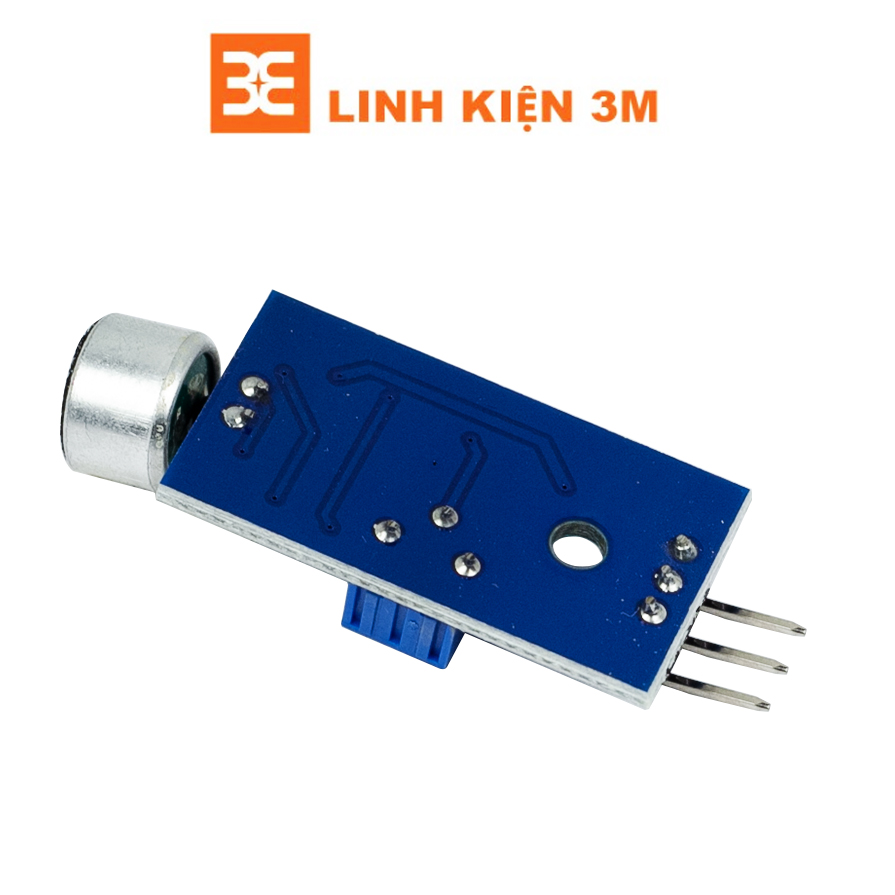

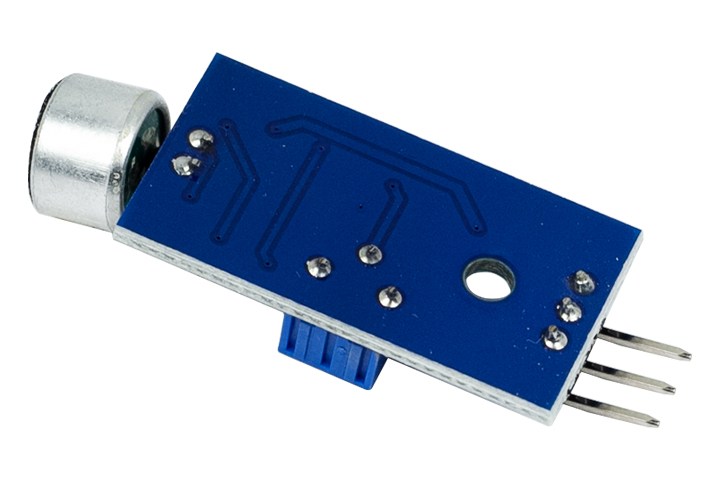

Mặt Sau Của Module Cảm Biến Âm Thanh

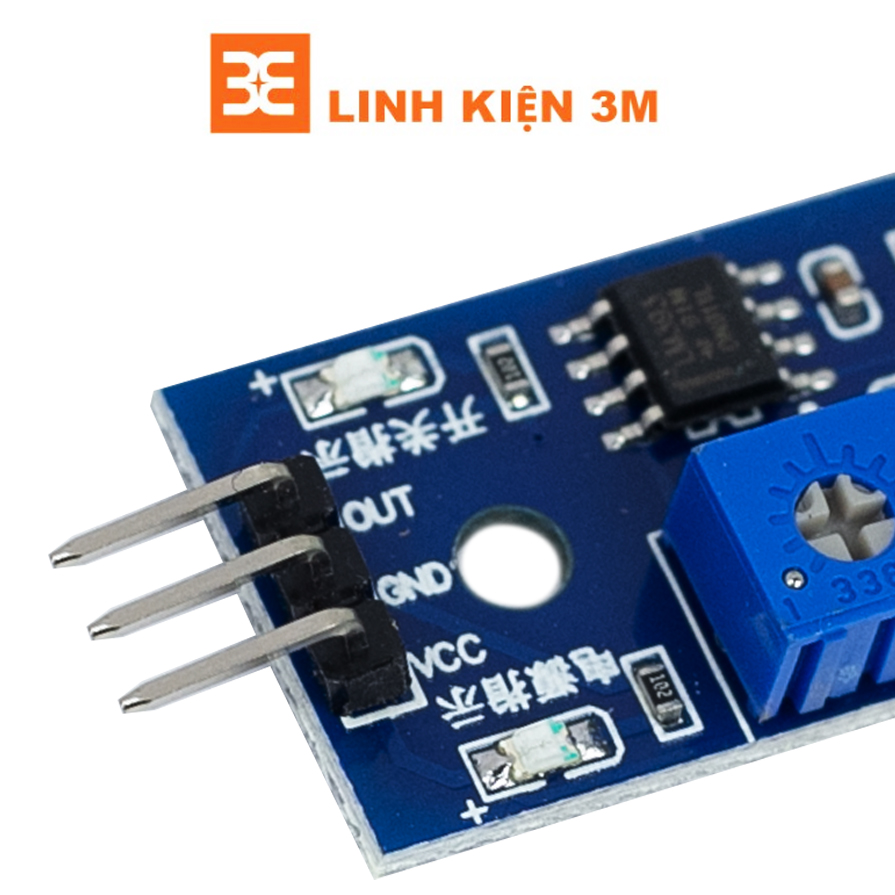

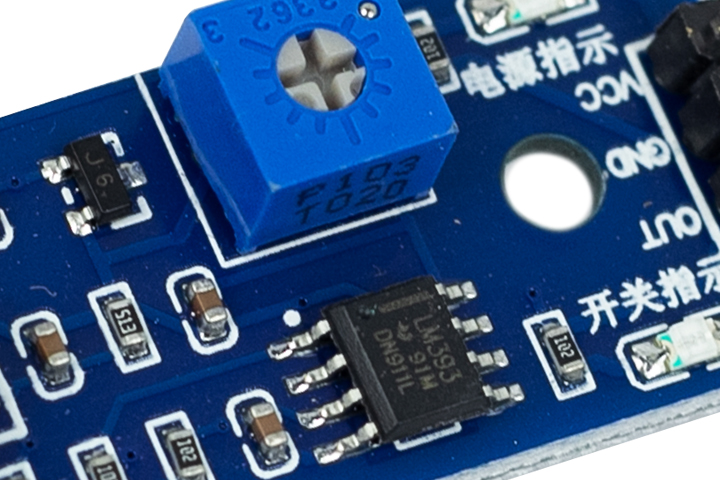

Chi Tiết Của Module Cảm Biến Âm Thanh

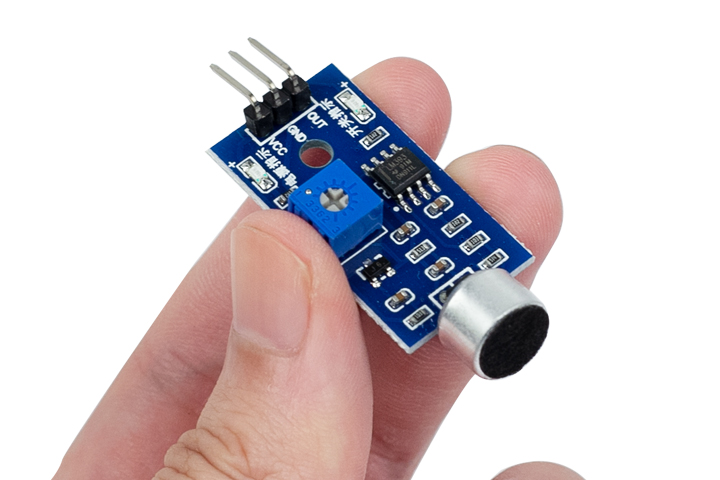

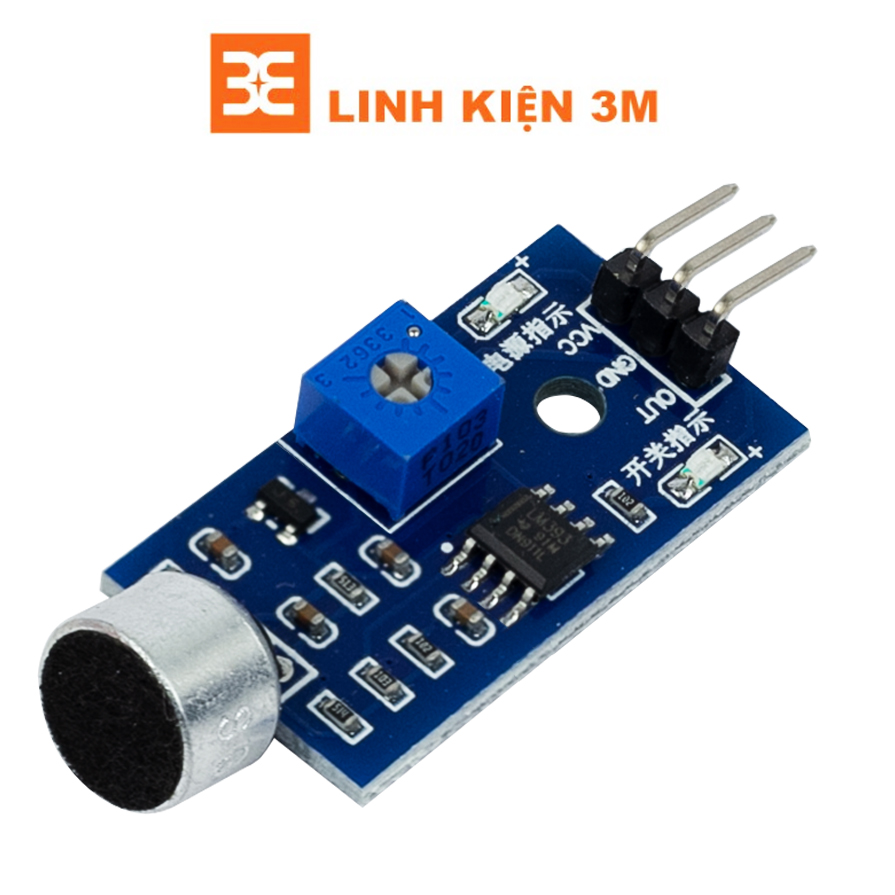

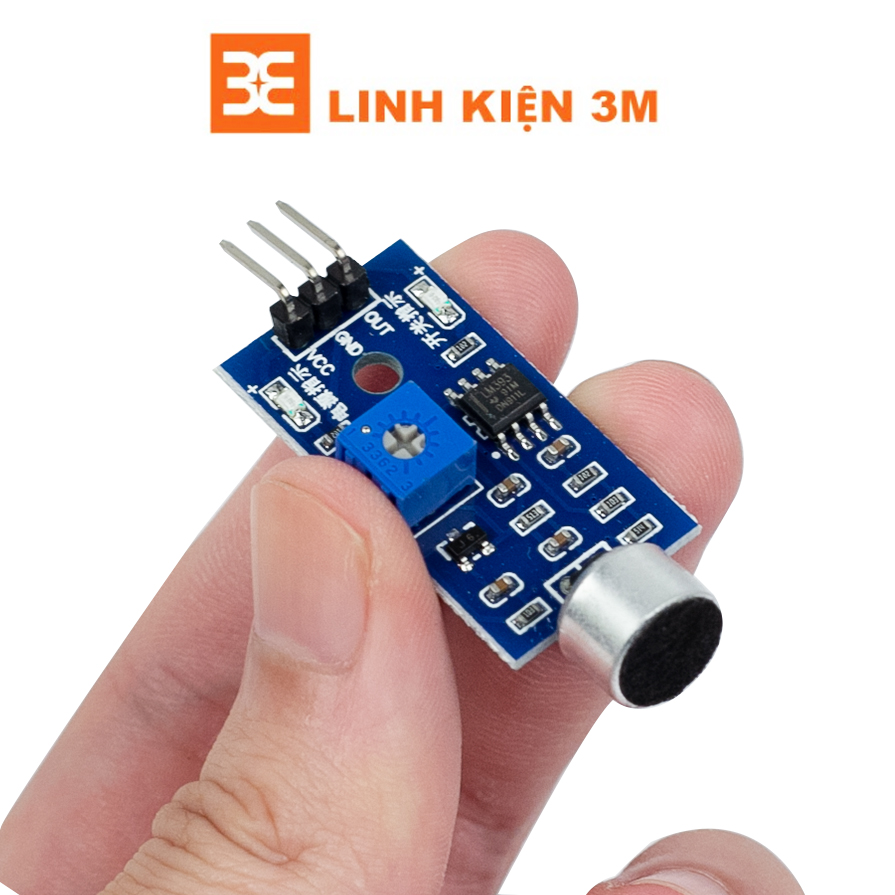

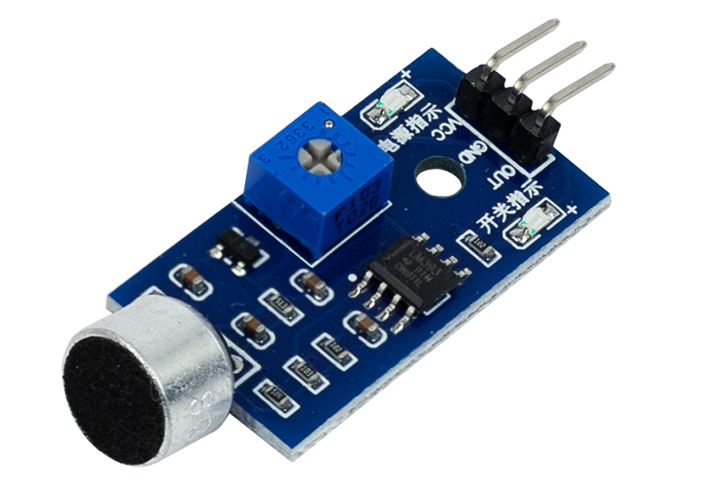

Hình Ảnh Thực Tế Của Module Cảm Biến Âm Thanh

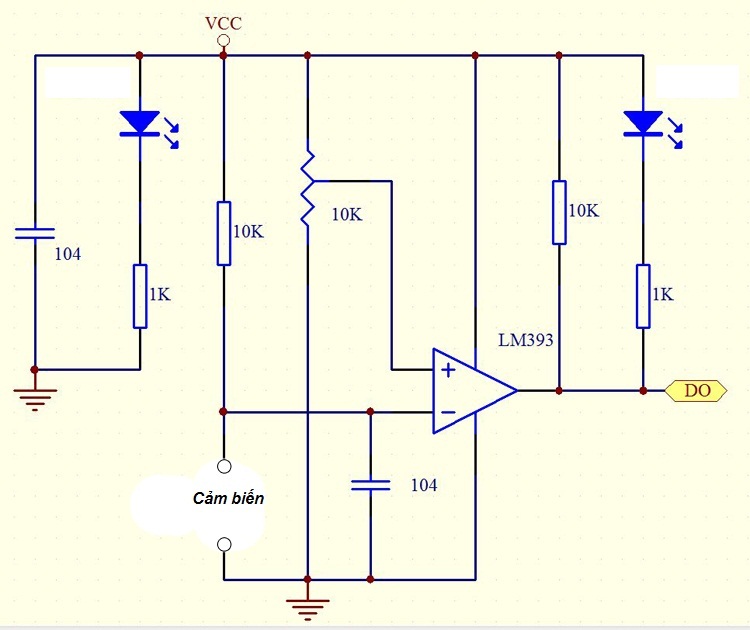

Sơ đồ nguyên lí:

  Module cảm biến âm thanh có tín hiệu ra digital, đầu ra của cảm biến được đưa vào bộ so sánh lm393 để đưa ra mức điện áp 0V hoặc 5V. Biến trở điều chỉnh độ nhạy của cảm biến, các bạn có thể tùy ý thay đổi biến trở để cảm biến đưa ra mức 1 với cường độ âm  thanh phù hợp

 Ứng dụng:

• Chế tạo thiết bị phát hiện âm thanh, tiếng ồn, đèn sáng khi vỗ tay …

 Chế tạo đèn bặt tắt khi vỗ tay

• Chân Out sẽ đưa ra mức 1 khi có âm thanh, kết hợp với tran NPN và đèn led để chế tạo bộ đèn sáng hoặc tắt khi vỗ tay, các bạn có thể chỉnh biến trở để điều chỉnh với mức âm thanh  phù hợp thì đèn sẽ sáng.

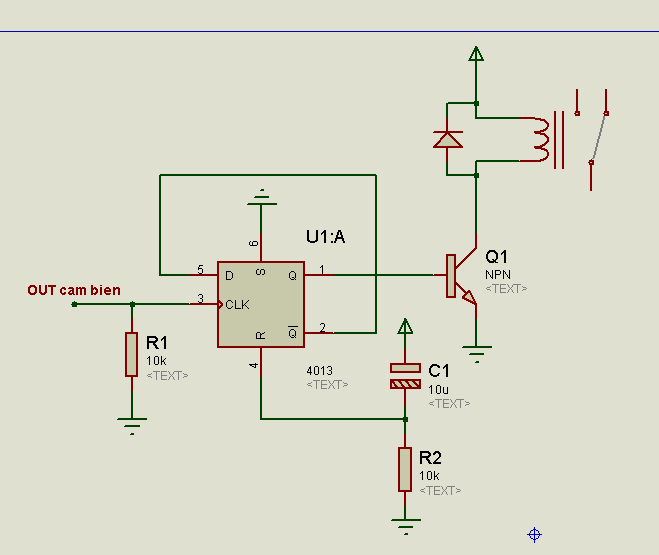

  Sơ đồ nguyên lí :

   Nguyên lí hoạt động:

• Khi có âm thanh, chân Out của cảm biến đưa ra mức 1, chân 1 của ic 4013 sẽ đưa ra mức 1 và chốt cho dù không còn nguồn âm thanh duy trì. Tran NPN được cấp mức 1 sẽ dẫn và rơ le dẫn.
• Khi có âm thanh phát ra lần 2, chân 1 của ic 4013 đưa ra mức 0, tran không dẫn làm rơ le ngắt
