Mạch Báo Dung Lượng Acquy 12V 5 Chỉ Số

Đánh giá sản phẩm
35.000₫
Mã sản phẩm: PVX80992

Mạch báo dung lượng ắc quy, là một module cảm biến  được dùng để đo dụng lượng của acquy hoặc pin với điện áp 12V.

Mạch báo dung lượng acquy 12V chất lượng cao

Mạch báo dung lượng hay còn gọi là mạch hiển thị dung lượng ắc quy, là một module cảm biến  được dùng để đo dụng lượng của acquy hoặc pin với điện áp 12V. Mạch báo dung khá được ưa chuộng bởi dễ sử dụng và có độ chính xác cao.





mạch-hiển-thị-dung-lượng-acquy

Mạch hiển thị dung lượng acquy



Thông số kỹ thuật của mạch báo dung lượng acquy:

  • Cấu tạo

    • 1 nút nguồn: ON/OFF
    • 5 đèn báo led
  • Kích thước:

    • Mạch báo dung lượng: 62mm x 15,8mm
    • Dây nối: 140mm
  • 5 dải đo:

    • Mức 1: 1,5V - 9V
    • Mức 2: 9V - 11V
    • Mức 3: 11V - 11,5V
    • Mức 4: 11,5V - 11,9V
    • Mức 5: 12V - 12,6V



mạch-hiển-thị-dung-lượng-acquy

Kích thước của mạch báo dung lượng acquy 12V





mạch-hiển-thị-dung-lượng-acquy

Mạch  báo dung lượng ắc quy trên bàn phím laptop



Hướng dẫn sử dụng mạch báo dung acquy 12V

  • Cắm 2 đầu dây nối vào 2 đầu của acquy.
  • Chú ý cắm đúng đầu dây:
    • Đầu đỏ của mạch báo dung lượng nối đầu đỏ của acquy
    • Đầu đen của mạch báo dung lượng nối đầu đen của acquy



mạch-hiển-thị-dung-lượng-acquy

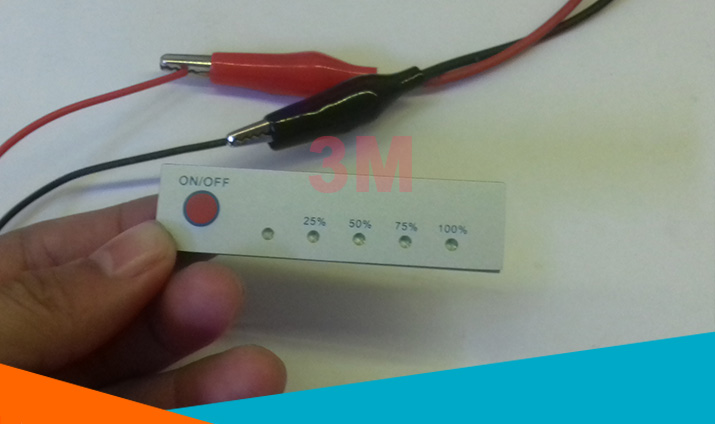

Cách nối dây mạch báo dung với dây của ắc quy



Giữ nút nguồn ON/OFF. Ta sẽ thấy được dung lượng của acquy tại thời điểm hiện tại



mạch-hiển-thị-dung-lượng-acquy

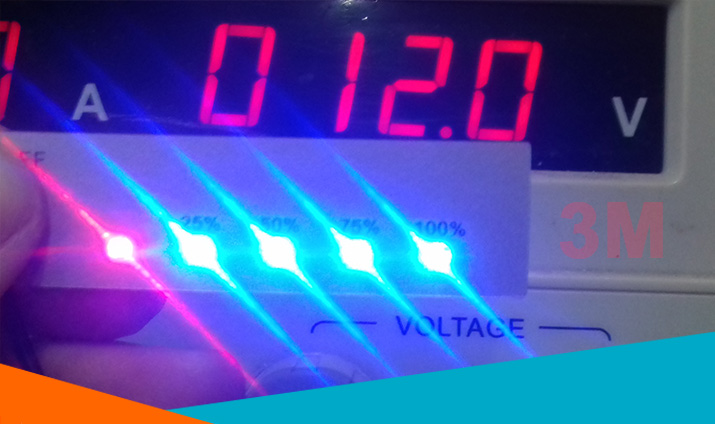

Dung lượng acquy được đo bởi mạch báo dung





mạch-hiển-thị-dung-lượng-acquy

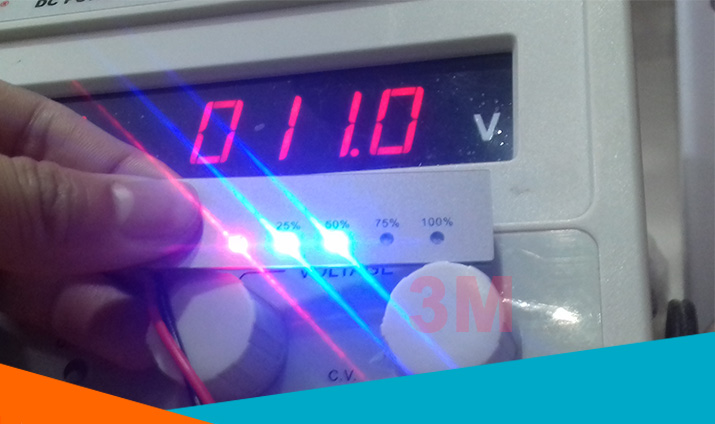

Dung lượng ắc quy ở mức đo 2 của mạch báo dung
