Hướng dẫn làm máy hút khói thiếc, chì, nhựa thông khi hàn



Mỗi chúng ta đều biết khói hàn rất độc hại cho sức khỏe. Khi hít phải khí hàn chúng ta sẽ bị sốt, đau đầu. Đặc biệt đối với dân điện tử việc tiếp xúc lâu dài với khói hàn là không thể tránh khỏi, rất dễ gây nên những bệnh mãn tính gây hại cho gan và thân.

Vì vậy sau đây Linh kiện điện tử 3M sẽ hướng dẫn các bạn làm một sản phẩm thủ công dó chính là : máy hút khói thiếc, chì, nhựa thông để bảo vệ sức khỏe nhé!

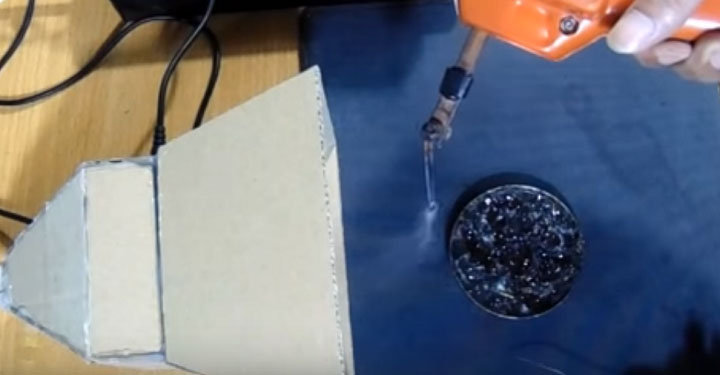

máy hút khói thiếc, chì, nhựa thông khi hàn



Linh kiện cần thiết

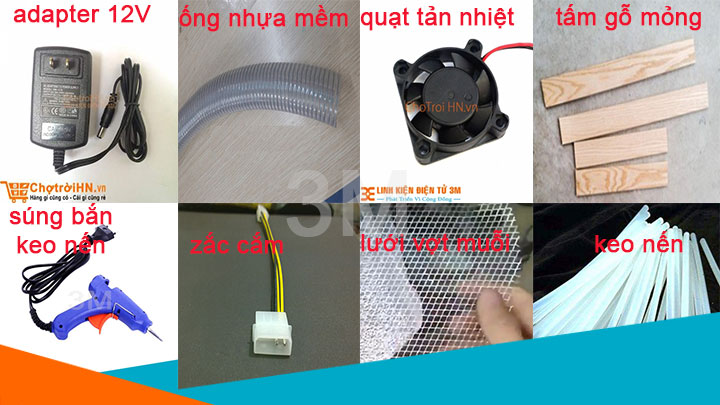

Hình ảnh linh kiện

Hình ảnh linh kiện



Hướng dẫn các bước chế máy hút khói thiếc, chì, nhựa thông

Bước 1: Cắt miếng bìa để làm vỏ của máy hút khói nhé

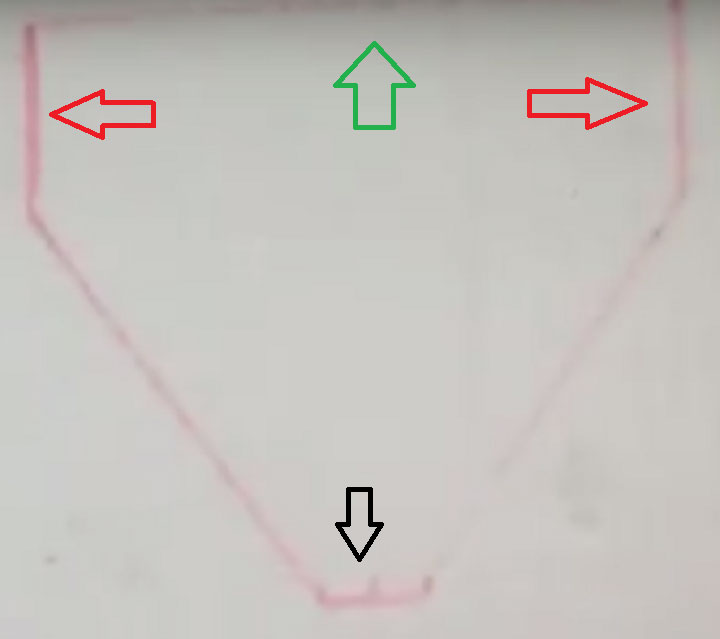

Kích thước miếng bìa

Kích thước miếng bìa

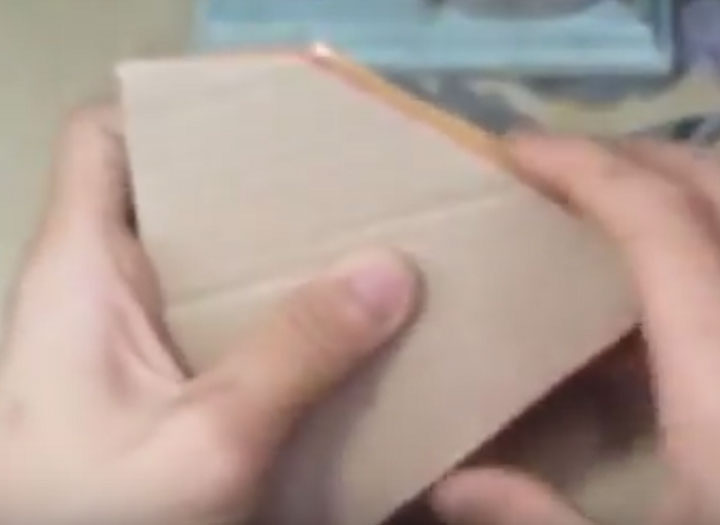

Miếng bìa

Miếng bìa

Chú ý:

Các thông số của miếng bìa như sau:

  • Cạnh của chiếc quạt tản nhiệt 12V ( mũi tên màu xanh)
  • Đường kính của ống nhựa mềm ( mũi tên màu đen)
  • Cạnh có chiều dài khoảng 4cm ( mũi tên màu đỏ)
  • Khi các bạn dùng quatj tản nhiệt có kích thước nhỏ hơn của mình thì kích thước các bạn chia tỉ lệ để làm nhé!

Các bạn làm 4 tấm bìa giống nhau nhé.



Bước 2: Dán 4 tấm bìa vào chiếc quạt tản nhiệt

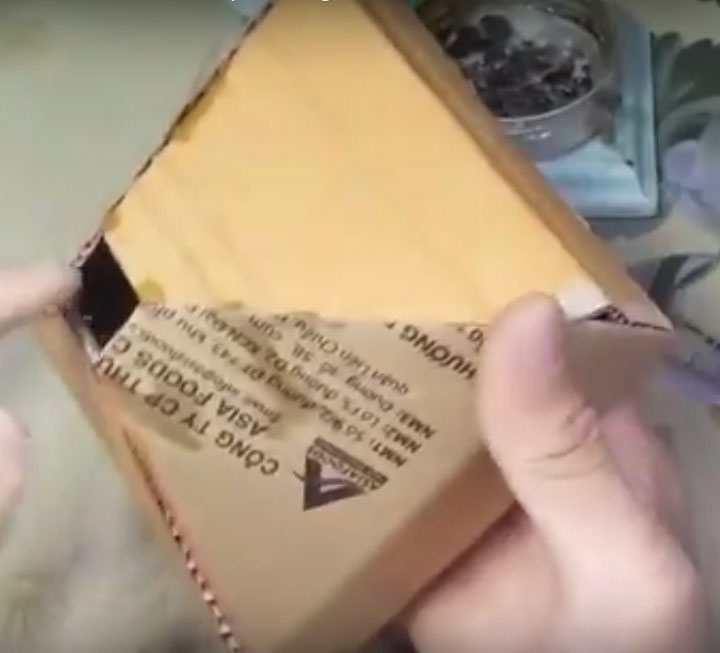

Dán miếng bìa vào quạt tản nhiệt

Dán miếng bìa vào quạt tản nhiệt

Chú ý:

Các bạn dùng nên dùng keo để gắn tấm bìa vào quạt tản nhiệt và gắn chúng với nhau, loại tốt nhất là keo nến nhé!



Bước 3: Chuẩn bị một vỏ lon bia hoặc nước ngọt rồi đục thật nhiều lỗ trên đó

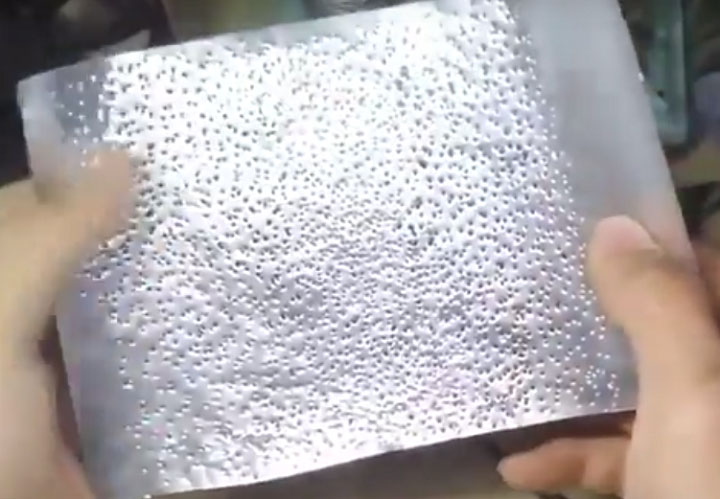

Vỏ lon đã được đục lỗ

Vỏ lon đã được đục lỗ

Chú ý:

Các bạn có thể dùng dùi đục hoặc tuavit, đục vỏ lon khá là mệt, các bạn cố gắng nhé!



Bước 4: Gắn 3 tấm gỗ lại với nhau như hình ảnh

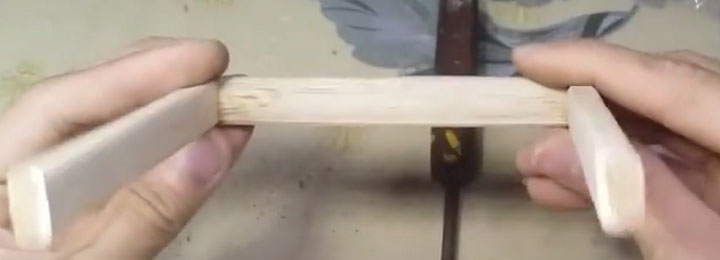

Gắn 3 tấm gỗ

Gắn 3 tấm gỗ



Bước 5: Khoan các lỗ trên gỗ để để vít ốc

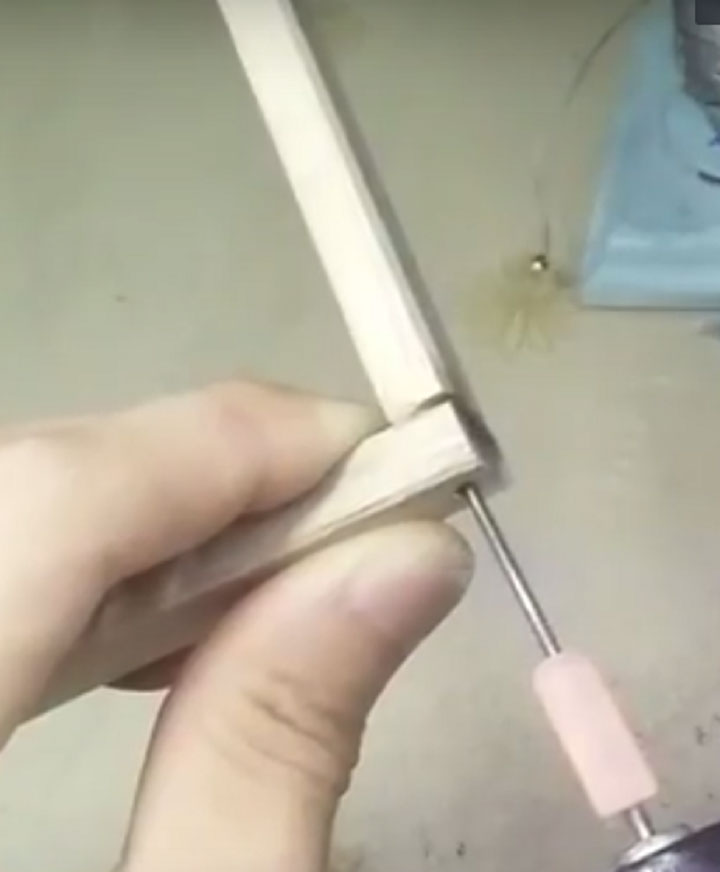

Khoan lỗ

Khoan lỗ

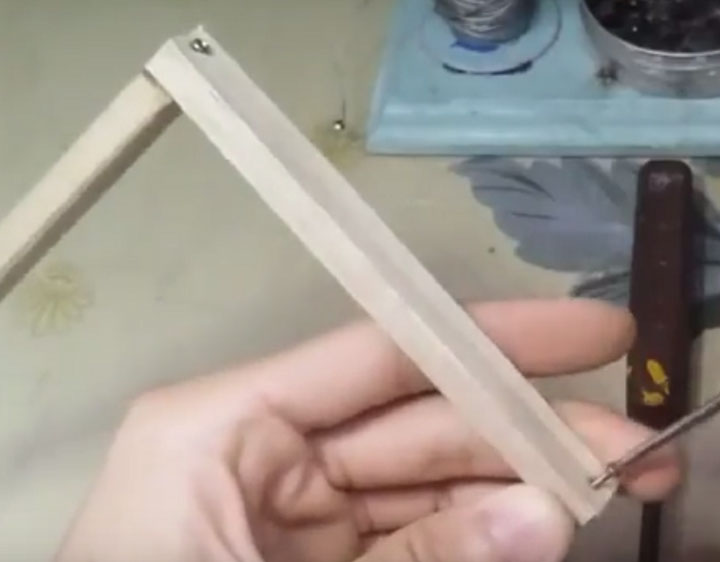

Vít ốc

Vít ốc



Bước 6: Gắn khối gỗ vào phần quạt tản nhiệt

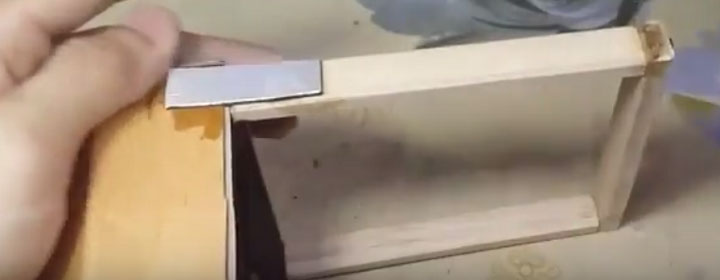

Gắn khối gỗ vào quạt tản nhiệt

Gắn khối gỗ vào quạt tản nhiệt



Bước 7: Gắn tấm vỏ lon đã đục lỗ và phần gỗ



Gắn tấm vỏ lon đuc lỗ

Gắn tấm vỏ lon đuc lỗ

Chú ý:

Các bạn nhớ khoan lỗ vít ốc 4 lỗ của tấm vỏ lon vào miếng gỗ để được chắc chắn



Bước 8: Dán miếng vợt muỗi vào phần quạt

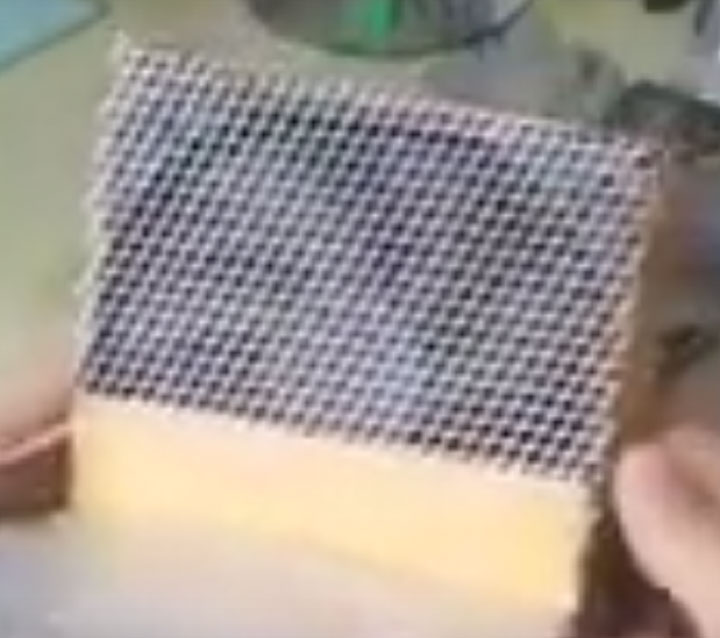

Dán miếng vợt muỗi

Dán miếng vợt muỗi



Bước 9: Dán tấm bìa vào mặt dưới của tấm gỗ

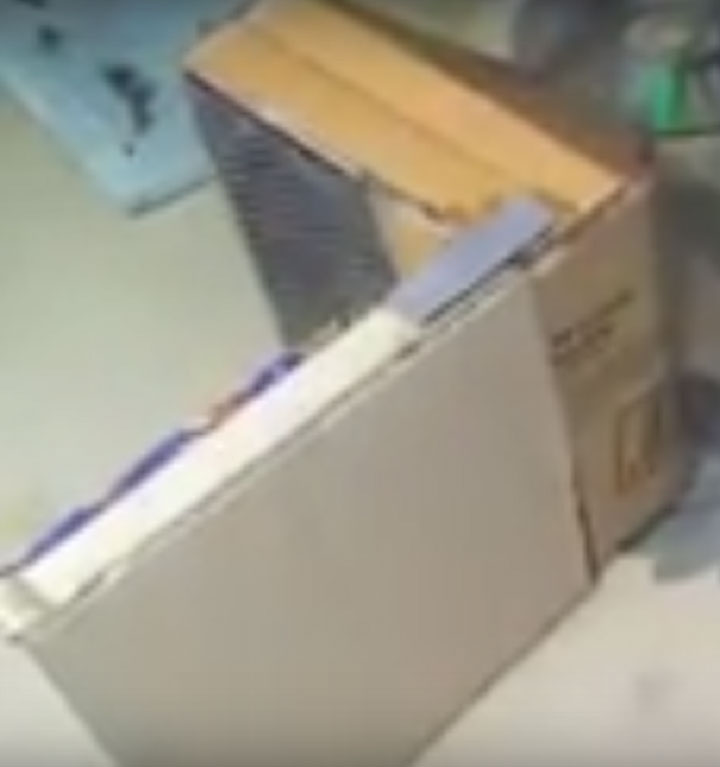

Dán tấm bìa vào mặt sau của tấm gỗ

Dán tấm bìa vào mặt sau của tấm gỗ

Chú ý:

Các bạn có thể dùng băng dính để dính những phần kiên kết giữa các phần với nhau, phải đảm bảo thật kín.



Bước 10: Gắn ống mềm vào phần thân

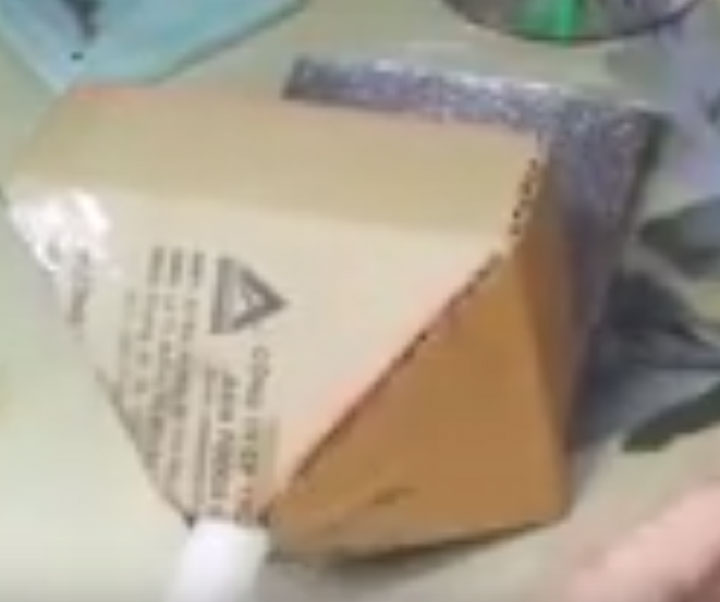

Gắn ống mềm

Gắn ống mềm

Chú ý:

  • Các bạn nên bôi keo nến trước để đảm bảo ống mềm được gắn thật chặt vào phần bìa cứng.
  • Phần đầu ra của ống mềm các bạn đấu ra phía ngoài ( như cửa sổ )



Bước 11: Test thử sản phẩm

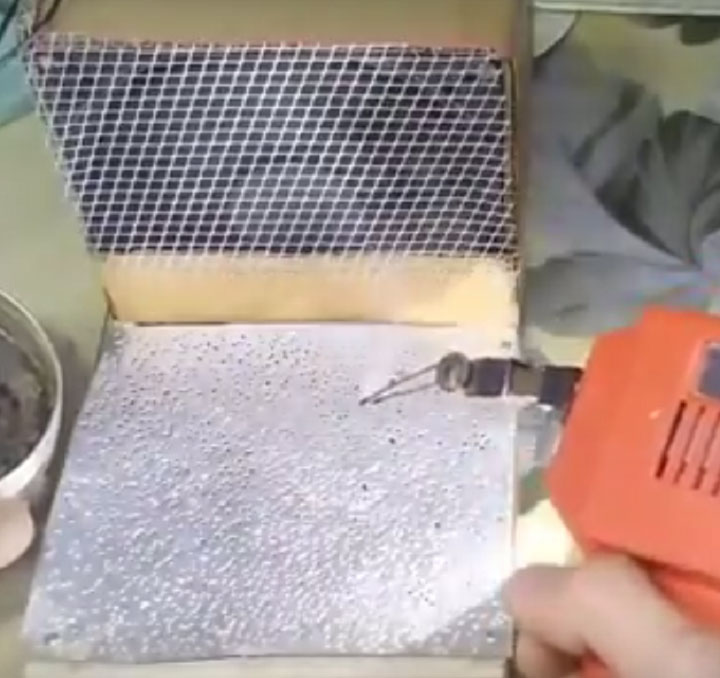

Test thử sản phẩm

Test thử sản phẩm

Chú ý:

  • Khi nối nguồn vào quạt các bạn nhớ nối đúng day âm dương nhé
  • Quạt phải quay khi test thử

Vậy là một sản phẩm thủ công đã được hoàn thành. Cực kì đơn giản nhưng lại rất có ích cho công việc làm mạch của các bạn. Còn chần chừ gì nữa mà không làm ngay cho mình một sản phẩm.

Mọi thắc mắc các bạn có thể liên hệ tới bộ phận kĩ thuật của chúng tôi qua Hotline:024.6686.4747

Linh kiện điện tử 3M Chúc các bạn thành công với dự án của mình nhé
