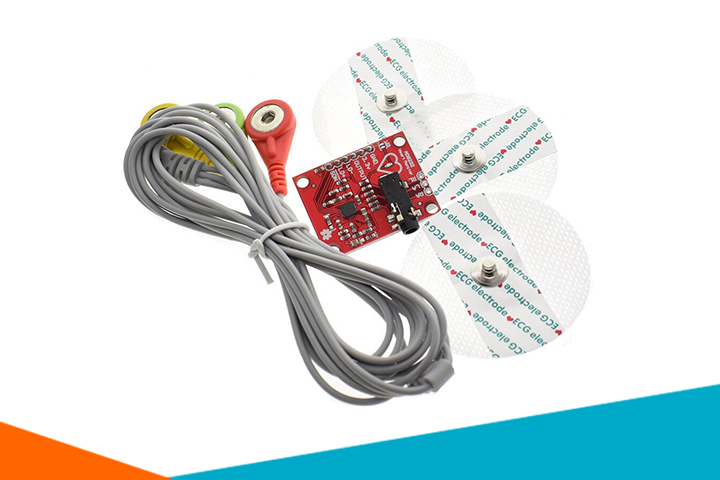

Cảm Biến Điện Tim (ECG) AD8232 sử dụng các điện cực gắn với cơ thể để đo thông số điện tim và truyền về vi điều khiển qua giao tiếp Analog, cảm biến có code mẫu Arduino đi kèm rất dễ sử dụng, phù hợp cho các ứng dụng điện tử y sinh.

Cảm Biến Điện Tim (ECG) AD8232

Thông Số Kỹ Thuật:

• Operating Voltage : 2.0V – 3.5V (Nominal = 3.3V)
• Analog Output
• Leads-Off Detection
• Shutdown Pin
• LED Indicator
• 3.5mm Jack for Biomedical Pad Connection
• 4x Mounting Holes
• Module Size: 3.6mm x 2.8mm

Mặt Trước Cảm Biến Điện Tim AD8232

Lưu ý:

• COM: RA (Right Arm)
• L: RL (Right Leg)
• R: LA (Left Arm)

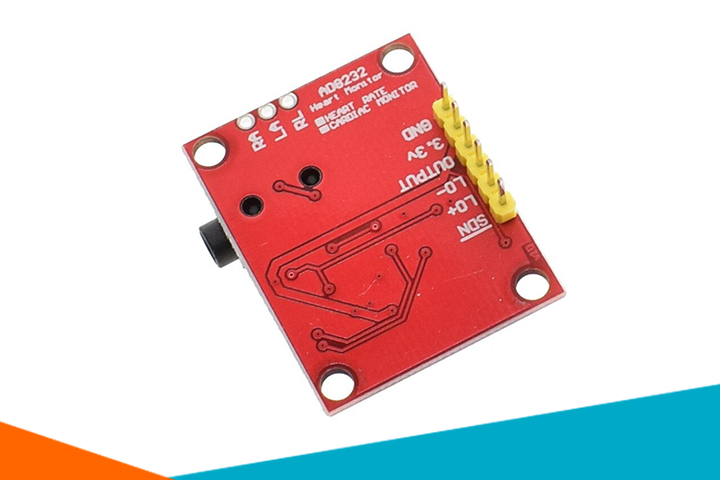

Mặt Sau Mạch Cảm Biến Điện Tim (ECG) AD8232

Tài Liệu Tham Khảo

• Schematic
• Eagle Files
• Hookup Guide
• Datasheet (AD8232)
• GitHub (Design Files & Example Code)
• Product Video
