Cảm biến nhiệt độ là thiết bị chuyên dụng được ứng dụng khá phổ biến trong cuộng sống hiện nay. Tuy nhiên việc tìm hiểu và lựa chọn cảm biến nhiệt độ phù hợp với nhu cầu vẫn điều rất khó khăn với nhiêu người. Chính vì vậy, bài viết dưới đây sẽ giúp mọi người nhận biết các loại cảm biến nhiệt độ, công dụng và nguyên lý hoạt động để mọi người có thể lựa chọn và sử dụng phù hợp với nhu cầu.

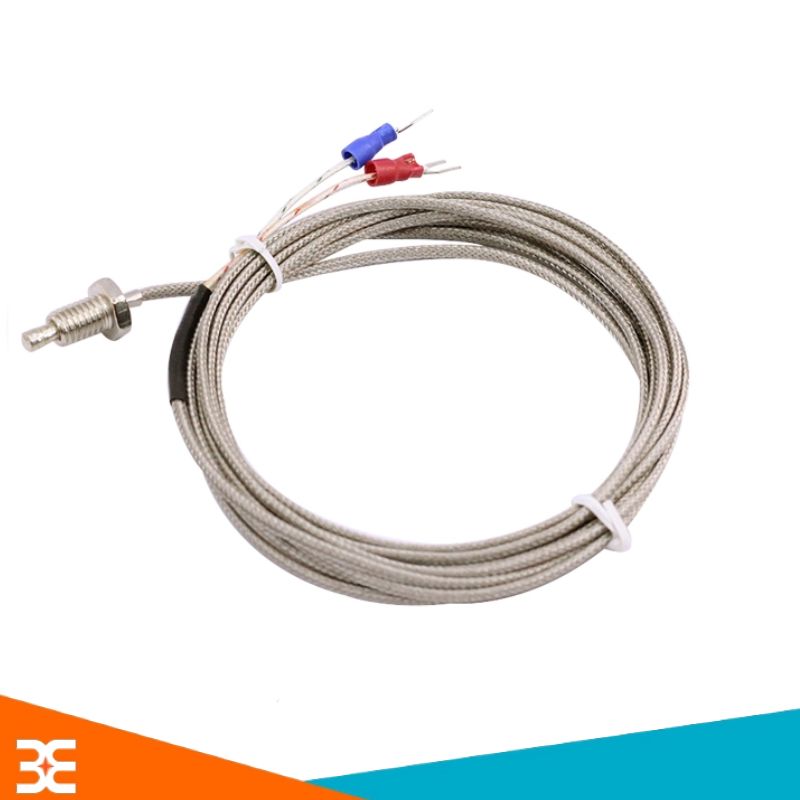

Cảm Biến Nhiệt Độ Là Gì?
Cảm biến nhiệt độ là linh kiện, thiết bị được dùng để đo và nhận biết sự thay đổi của nhiệt độ của các vật thể, đại lượng cần đo. Những loại này thường được đo bằng các đại lượng và có thể được xử lý bằng tín hiệu
Cấu tạo của cảm biến nhiệt độ: 2 phần chính gồm 2 dây kim loại khác nhau đượcc gắn vào đầu nóng và đầu lạnh. Cảm biến nhiệt độ ngày nay được sử dụng được cho là có độ chính xác cao hơn rất nhiều so với các loại cặp nhiệt kế hoặc cặp nhiệt điện.
=> Xem thêm: Cảm biến nhiệt độ là gì? Nguyên lý hoạt động và ứng dụng thực tế

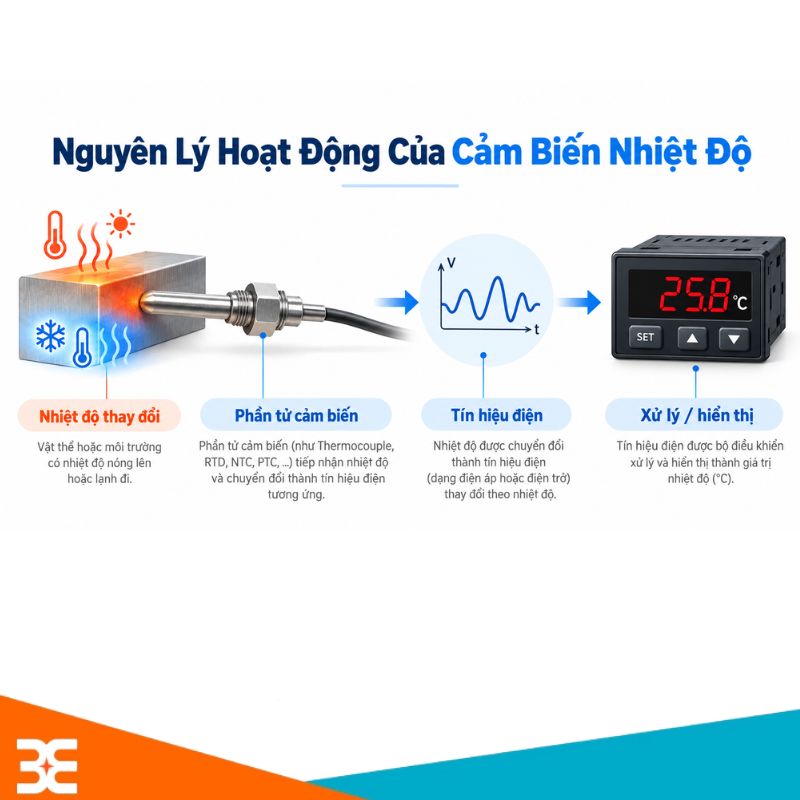

Nguyên Lý Hoạt Động Của Cảm Biến Nhiệt Độ
Cảm biến nhiệt độ hoạt động dựa trên nguyên tắc chuyển đổi sự thay đổi của nhiệt độ thành tín hiệu điện để thiết bị điều khiển có thể đo, hiển thị hoặc xử lý. Khi nhiệt độ môi trường hoặc vật thể thay đổi, một đặc tính vật lý của phần tử cảm biến như điện trở, điện áp hoặc dòng điện cũng thay đổi theo. Bộ xử lý sẽ đọc tín hiệu này và quy đổi thành giá trị nhiệt độ tương ứng.
Tùy từng loại cảm biến nhiệt độ, nguyên lý chuyển đổi tín hiệu sẽ khác nhau:
- Cảm biến nhiệt điện trở RTD: điện trở của vật liệu kim loại thay đổi theo nhiệt độ. Ví dụ, cảm biến PT100 có điện trở danh định 100Ω tại 0°C; khi nhiệt độ tăng, điện trở của cảm biến cũng tăng theo.
- Cảm biến nhiệt điện trở Thermistor: sử dụng vật liệu bán dẫn có điện trở thay đổi mạnh theo nhiệt độ. Với NTC, nhiệt độ tăng thì điện trở giảm; ngược lại với PTC, nhiệt độ tăng thì điện trở tăng.
- Cặp nhiệt điện Thermocouple: hoạt động dựa trên hiệu ứng nhiệt điện. Khi hai kim loại khác nhau được nối với nhau và có sự chênh lệch nhiệt độ giữa các điểm nối, một điện áp nhỏ sẽ được tạo ra. Điện áp này được dùng để tính toán nhiệt độ.
- Cảm biến nhiệt độ bán dẫn: sử dụng sự thay đổi đặc tính điện của linh kiện bán dẫn theo nhiệt độ. Tín hiệu đầu ra có thể là điện áp analog hoặc dữ liệu số, giúp dễ dàng kết nối với vi điều khiển và hệ thống điều khiển.
- Cảm biến nhiệt độ hồng ngoại: không cần tiếp xúc trực tiếp với vật thể. Cảm biến thu nhận bức xạ hồng ngoại phát ra từ bề mặt vật thể, sau đó chuyển đổi năng lượng bức xạ thành tín hiệu điện để xác định nhiệt độ.
Về cơ bản, quá trình hoạt động của cảm biến nhiệt độ có thể hiểu theo 3 bước: tiếp nhận sự thay đổi nhiệt độ → chuyển đổi thành tín hiệu điện → xử lý và hiển thị giá trị nhiệt độ. Trong các hệ thống tự động hóa, tín hiệu sau khi đo còn có thể được truyền tới PLC, vi điều khiển, bộ điều khiển nhiệt độ hoặc hệ thống giám sát để thực hiện các chức năng như bật quạt, đóng ngắt máy sưởi, cảnh báo quá nhiệt hoặc điều chỉnh nhiệt độ tự động.
Do mỗi loại cảm biến có nguyên lý hoạt động, dải đo, độ chính xác và tốc độ phản hồi khác nhau, việc lựa chọn cảm biến cần dựa trên môi trường sử dụng và yêu cầu của từng ứng dụng. Chẳng hạn, PT100 thường phù hợp với các ứng dụng cần độ chính xác cao, thermocouple thích hợp với môi trường nhiệt độ cao, trong khi NTC được sử dụng phổ biến trong các mạch điện tử và thiết bị gia dụng.
Các Loại Cảm Biến Nhiệt Độ phổ biến hiện nay
Hiện nay có nhiều loại cảm biến nhiệt độ khác nhau, được thiết kế để đáp ứng từng yêu cầu về dải đo, độ chính xác, tốc độ phản hồi và môi trường làm việc. Mỗi loại cảm biến sử dụng một nguyên lý đo riêng, vì vậy việc lựa chọn đúng loại sẽ ảnh hưởng trực tiếp đến hiệu quả và độ ổn định của hệ thống.
Một số cảm biến nhiệt độ phổ biến hiện nay gồm:

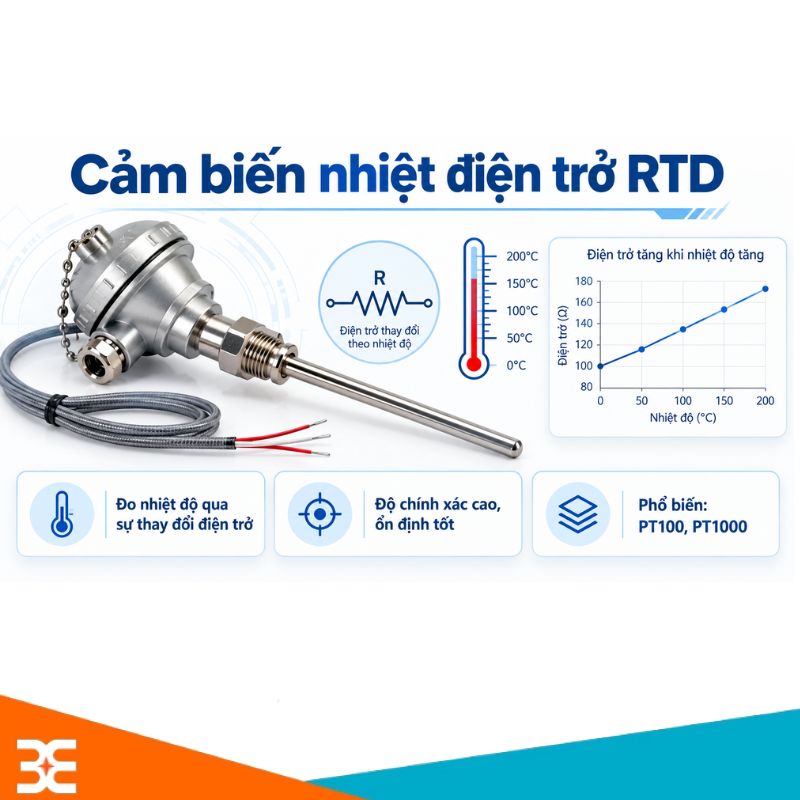

Cảm biến nhiệt điện trở RTD
RTD (Resistance Temperature Detector) là loại cảm biến đo nhiệt độ dựa trên sự thay đổi điện trở của kim loại khi nhiệt độ thay đổi.
Trong đó, PT100 và PT1000 là hai loại được sử dụng phổ biến. PT100 có điện trở danh định 100Ω tại 0°C, còn PT1000 có điện trở 1000Ω tại 0°C.
Ưu điểm của RTD là độ chính xác và độ ổn định cao, phù hợp với:
- Hệ thống điều khiển nhiệt độ công nghiệp.
- Máy móc và dây chuyền sản xuất.
- HVAC.
- Thiết bị phòng thí nghiệm.
- Các ứng dụng yêu cầu đo nhiệt độ chính xác.
=> Xem thêm: Đầu Dò Cảm Biến Nhiệt Độ PT100 WZP-187

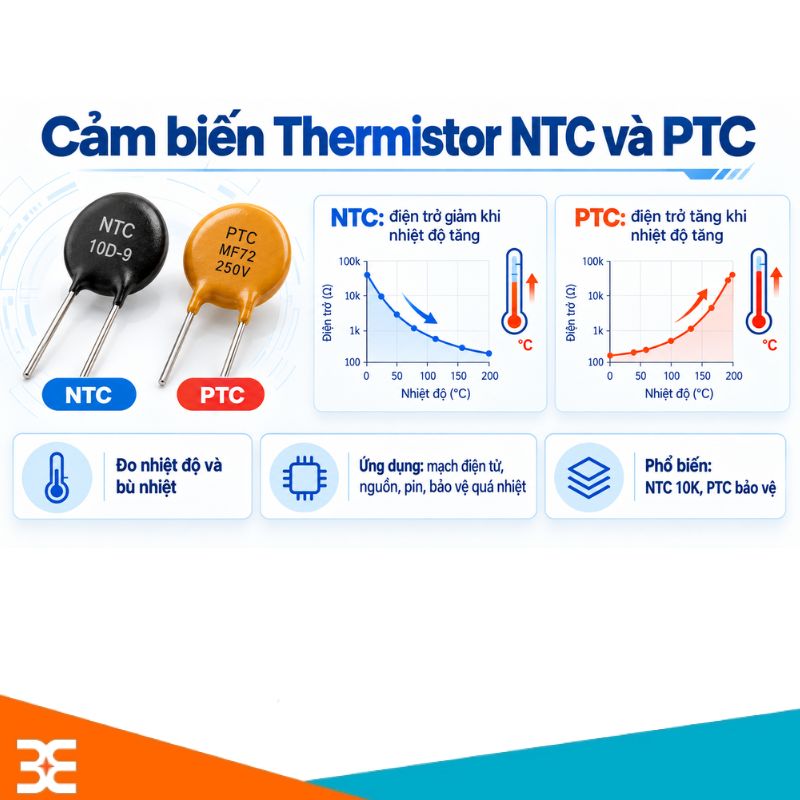

Cảm biến Thermistor NTC và PTC
Thermistor là cảm biến nhiệt độ sử dụng vật liệu bán dẫn có điện trở thay đổi mạnh theo nhiệt độ. Thermistor được chia thành hai loại chính:
- NTC (Negative Temperature Coefficient): nhiệt độ tăng thì điện trở giảm.
- PTC (Positive Temperature Coefficient): nhiệt độ tăng thì điện trở tăng.
NTC thường được sử dụng trong các mạch đo nhiệt độ, bộ nguồn, pin, thiết bị gia dụng và mạch điện tử. Trong khi đó, PTC thường được ứng dụng trong bảo vệ quá nhiệt, bảo vệ dòng điện và các mạch an toàn.
=> Xem thêm: Cảm biến nhiệt NTC MF58 3950B 10Kohm 5%

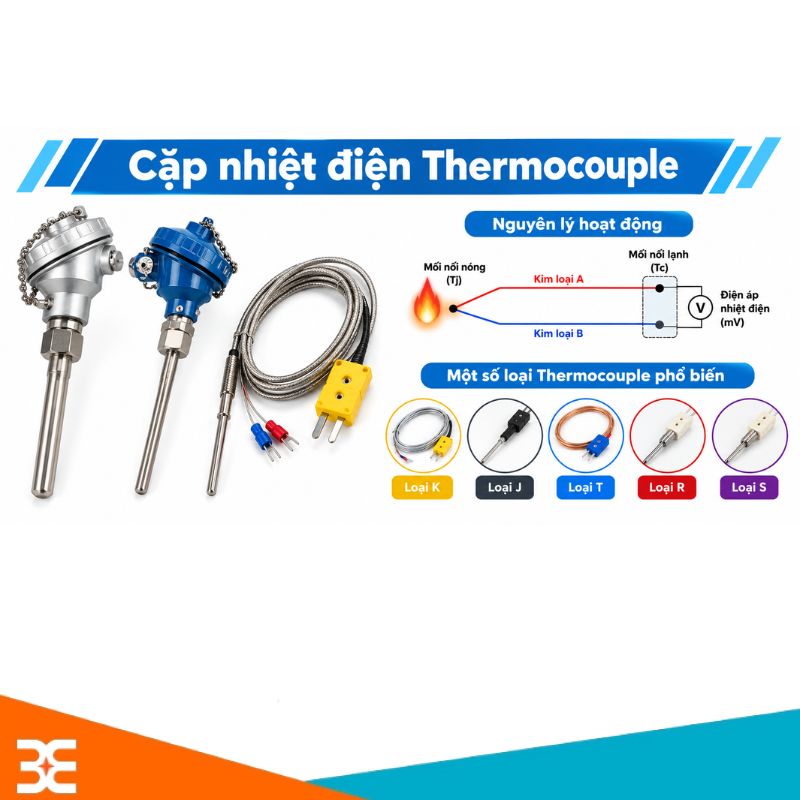

Cặp nhiệt điện Thermocouple
Thermocouple hay cặp nhiệt điện được tạo thành từ hai kim loại khác nhau nối với nhau. Khi có sự chênh lệch nhiệt độ, cảm biến tạo ra một điện áp nhỏ để xác định nhiệt độ. Một số loại thermocouple thông dụng gồm:
- Thermocouple loại K.
- Thermocouple loại J.
- Thermocouple loại T.
- Thermocouple loại R.
- Thermocouple loại S.
Ưu điểm nổi bật của thermocouple là có thể đo trong dải nhiệt độ rộng, đặc biệt phù hợp với môi trường nhiệt độ cao như lò nung, lò sấy, máy ép nhiệt và các hệ thống công nghiệp.
=> Xem thêm: Đầu Dò Cảm Biến Nhiệt Độ K WRN-187

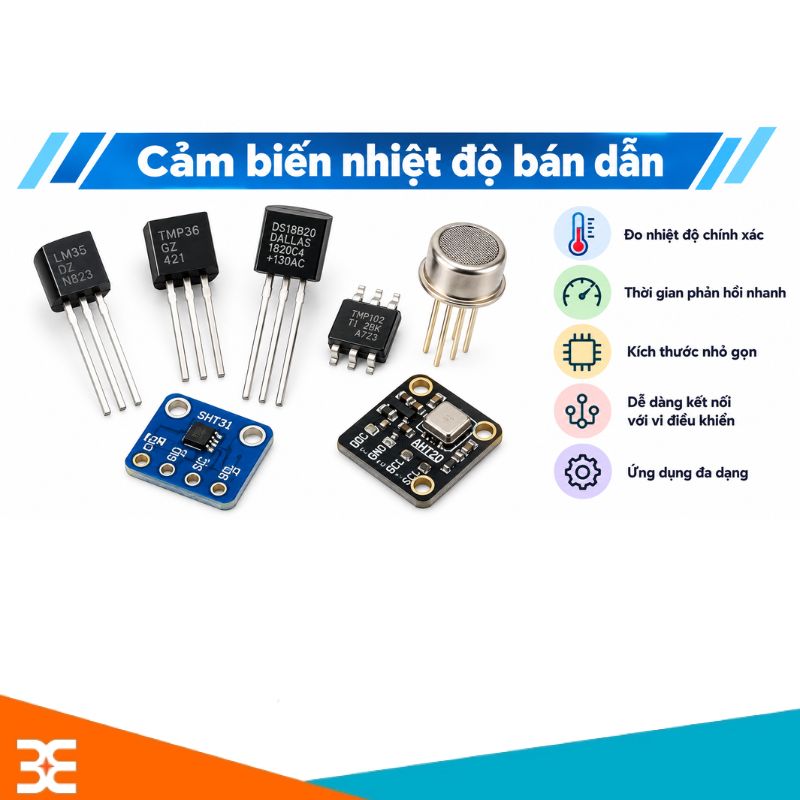

Cảm biến nhiệt độ bán dẫn
Cảm biến nhiệt độ bán dẫn sử dụng sự thay đổi đặc tính điện của linh kiện bán dẫn để đo nhiệt độ. Loại cảm biến này thường có kích thước nhỏ, dễ kết nối với vi điều khiển và hệ thống điện tử. Tín hiệu đầu ra có thể là:
- Điện áp analog.
- Dòng điện.
- Tín hiệu kỹ thuật số.
Một số cảm biến nhiệt độ bán dẫn được sử dụng phổ biến trong Arduino, IoT, thiết bị điện tử, hệ thống giám sát nhiệt độ và các mạch điều khiển tự động.

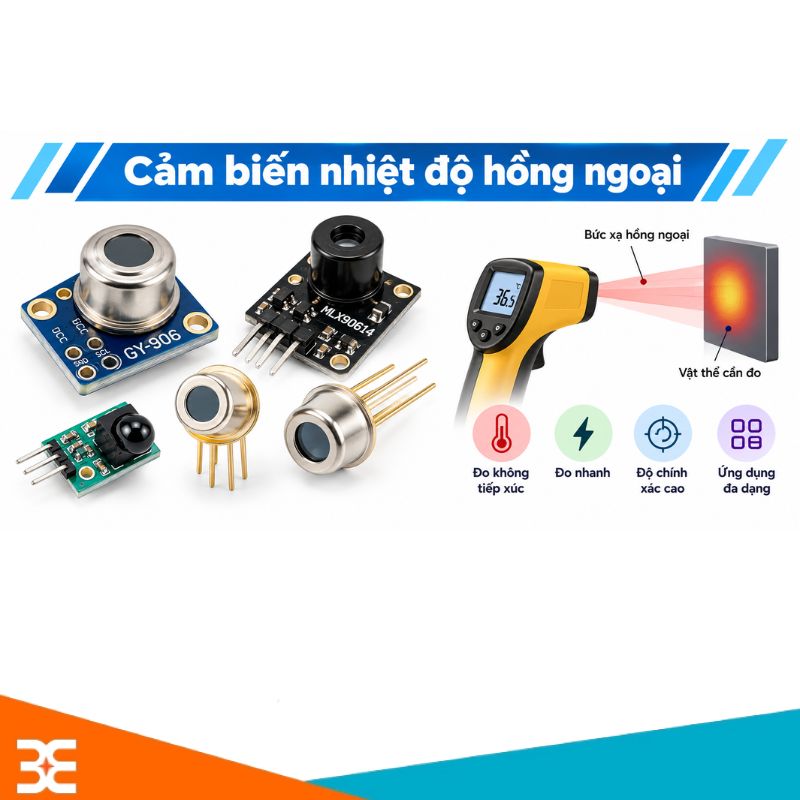

Cảm biến nhiệt độ hồng ngoại
Cảm biến nhiệt độ hồng ngoại cho phép đo nhiệt độ mà không cần tiếp xúc trực tiếp với vật thể. Cảm biến thu nhận bức xạ hồng ngoại phát ra từ bề mặt vật thể và chuyển đổi thành giá trị nhiệt độ. Loại cảm biến này phù hợp với:
- Vật thể đang chuyển động.
- Bề mặt có nhiệt độ cao.
- Các vị trí khó tiếp cận.
- Hệ thống đo nhiệt độ từ xa.
- Dây chuyền sản xuất tự động.
Ưu điểm lớn nhất của cảm biến hồng ngoại là đo nhanh, không tiếp xúc và không ảnh hưởng đến vật thể cần đo.
=> Xem thêm: Module Cảm Biến Nhiệt Độ Không Tiếp Xúc/Hồng Ngoại GY906 3V-5VDC

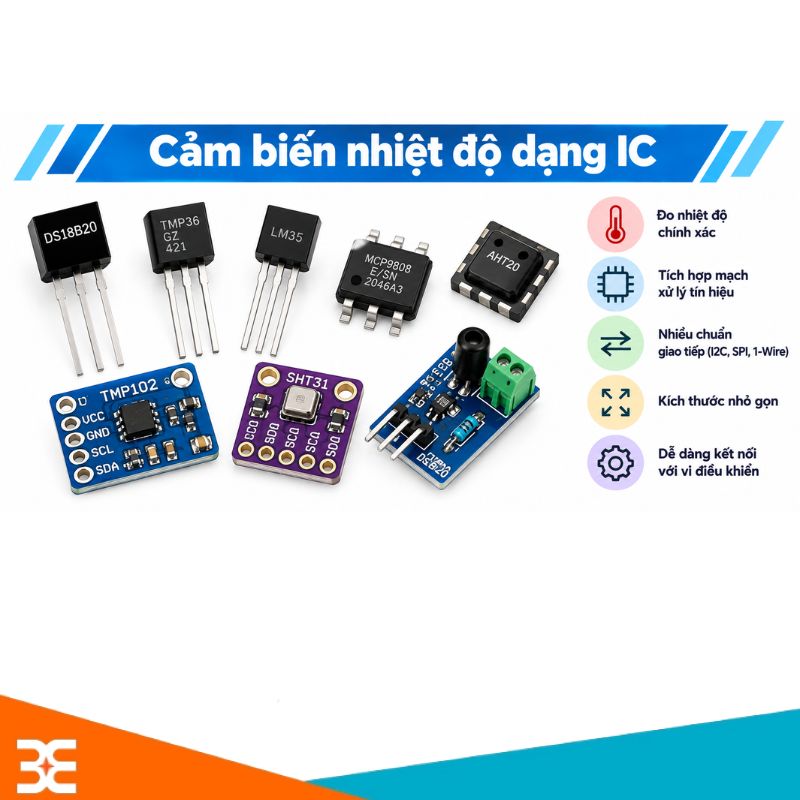

Cảm biến nhiệt độ dạng IC
Cảm biến nhiệt độ dạng IC thường được tích hợp sẵn mạch xử lý tín hiệu bên trong, giúp đơn giản hóa quá trình thiết kế mạch. Một số loại có thể xuất tín hiệu số trực tiếp qua các chuẩn giao tiếp như I2C, SPI hoặc 1-Wire. Vì vậy, chúng thường được sử dụng trong:
- Bo mạch điện tử.
- Máy tính và thiết bị số.
- Hệ thống IoT.
- Thiết bị thông minh.
- Hệ thống giám sát môi trường.
=> Xem thêm: Cảm Biến Nhiệt Độ DS18B20
Nhìn chung, các loại cảm biến nhiệt độ có thể được chia thành hai nhóm lớn là cảm biến tiếp xúc như RTD, NTC, PTC, thermocouple và cảm biến bán dẫn; cùng với cảm biến không tiếp xúc như cảm biến hồng ngoại. Mỗi loại có ưu điểm và phạm vi ứng dụng riêng, vì vậy cần cân nhắc dải nhiệt độ, độ chính xác, môi trường làm việc và phương thức kết nối trước khi lựa chọn.

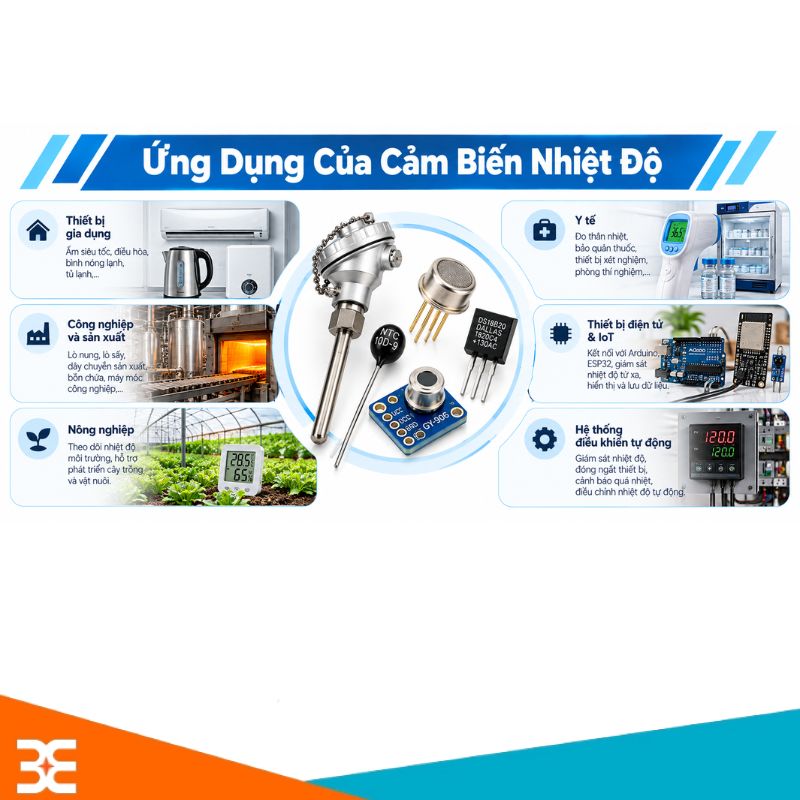

Ứng Dụng Của Cảm Biến Nhiệt Độ
Cảm biến nhiệt độ thường được ứng dụng trong các:
- Trong các thiết bị điện tử, cảm biến nhiệt được dùng trong các thiết bị như ấm siêu tốc, điều hòa, bình nóng lạnh, …
- Trong công nghiệp và sản xuất, chúng thường được dùng đo nhiệt độ lò nung, lò sấy, các bồn nấu nước, …
- Giúp theo dõi điều kiện môi trường để hỗ trợ trong phát triể cây trồng và vật nuôi
- Dùng trong các thiết bị y tế như: Đo thân nhiệt, bảo quản thuốc, thiết bị xét nghiệm, phòng thí nghiệm...
- Kết nối với các vi điều khiển Arduino, ESP32 hoặc các nền tảng khác để giám sát nhiệt độ từ xa: Theo dõi nhiệt độ phòng, theo dõi nhiệt độ nhà kinh, ghi lại nhiệt độ theo thời gian....
