Hiệu điện thế là gì? Ký hiệu, công thức và cách đo

Hiệu điện thế là một trong những đại lượng cơ bản khi học điện tử cơ bản, được sử dụng để xác định sự chênh lệch điện thế giữa hai điểm trong mạch điện. Đây là thông số quan trọng khi lựa chọn nguồn điện, linh kiện, thiết bị đo và thiết kế các hệ thống điện – điện tử. Vậy hiệu điện thế là gì, ký hiệu và đơn vị ra sao? Công thức tính hiệu điện thế như thế nào và làm sao để đo đúng cách? Bài viết dưới đây của linh kiện điện tử 3M sẽ giúp mọi người giải đáp những thắc mắc trên.

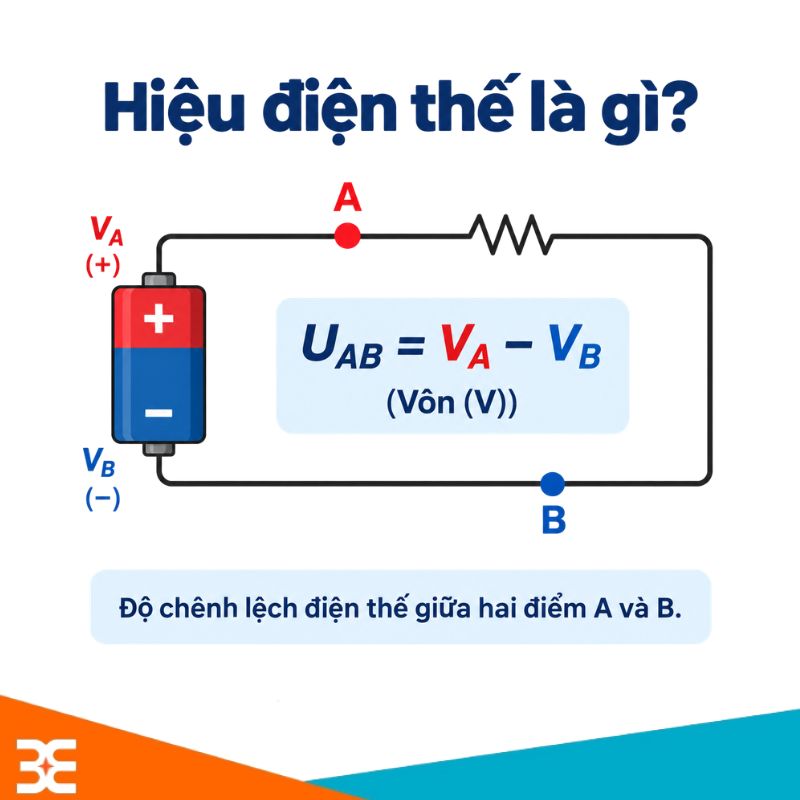

Hiệu điện thế là gì?

Hiệu điện thế hay còn gọi là điện áp là đại lượng biểu thị sự chênh lệch điện thế giữa hai điểm, cho biết công của lực điện khi dịch chuyển một đơn vị điện tích giữa hai điểm đó. Nói cách khác, hiệu điện thế thể hiện sự chênh lệch về năng lượng điện trên mỗi đơn vị điện tích giữa hai điểm. Khi có hiệu điện thế đặt vào hai đầu một vật dẫn và mạch kín, các hạt mang điện có thể dịch chuyển có hướng, tạo thành dòng điện.

Hiệu điện thế thể hiện cho nguồn năng lượng hoặc sự mất đi, sử dụng hoặc lưu trữ năng lượng. Nó được sinh ra bởi trường tĩnh điện hoặc dòng điện chạy qua từ trường.

Phân biệt điện thế và hiệu điện thế

Điện thế là đại lượng gắn với một điểm trong điện trường, được xác định so với một mốc điện thế đã chọn. Trong khi đó, hiệu điện thế là sự chênh lệch điện thế giữa hai điểm.

Nếu điện thế tại điểm A là Vₐ và tại điểm B là Vᵦ, hiệu điện thế giữa A và B được xác định:

Uₐᵦ = Vₐ − Vᵦ

Trong thực tế, mọi người thường quan tâm đến hiệu điện thế giữa hai cực của nguồn hoặc hai đầu linh kiện hơn là điện thế tuyệt đối tại một điểm.

Ký hiệu và đơn vị của hiệu điện thế

Hiệu điện thế có ký hiệu là chữ U. Đơn vị đo trong hệ SI là volt, ký hiệu V. Trong một số tài liệu quốc tế, điện áp có thể được ký hiệu là V.

Các đơn vị thường gặp gồm:

• 1 kV = 1.000 V
• 1 V = 1.000 mV
• 1 mV = 0,001 V

Khi đọc thông số thiết bị, mọi người cần chú ý việc điện áp là mức chênh lệch điện thế, không phải lượng dòng điện mà nguồn luôn cung cấp. Chẳng hạn, một adapter 12V – 2A có điện áp đầu ra danh định 12V và khả năng cung cấp dòng điện theo mức định mức 2A; tải chỉ lấy dòng phù hợp với đặc tính hoạt động của nó.

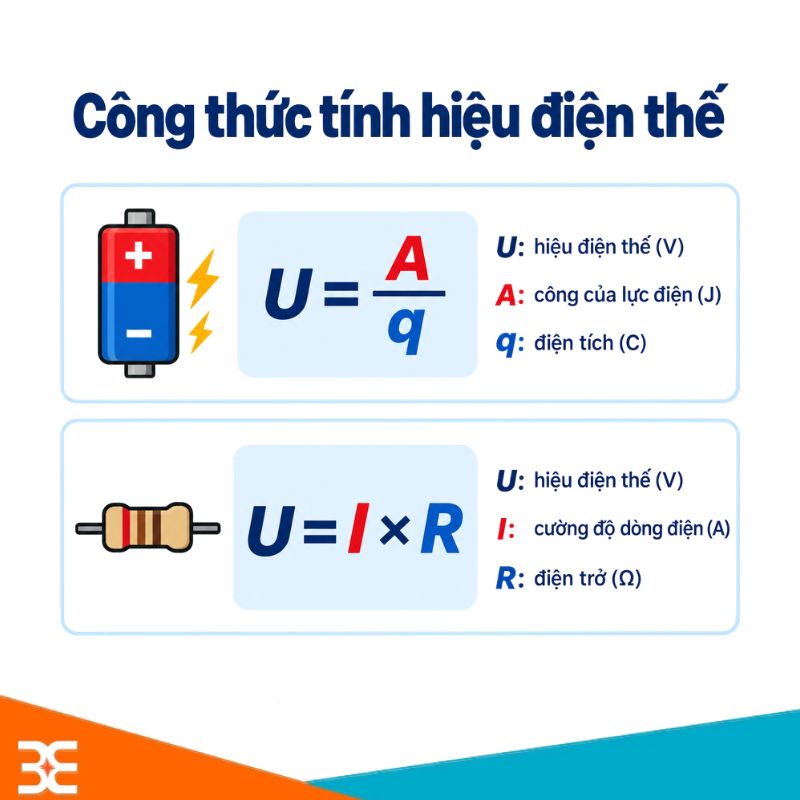

Công thức tính hiệu điện thế

Hiệu điện thế thường được tính theo định nghĩa công của lực điện hoặc thông qua định luật Ohm trong những mạch điện phù hợp. Chính vì vậy mọi người cần xem xét và lựa chọn công thức phù hợp với bài toán.

Công thức tính theo công và điện tích

Trong điện trường tĩnh, hiệu điện thế giữa hai điểm A và B được xác định bằng công của lực điện khi dịch chuyển điện tích từ A đến B chia cho độ lớn điện tích đó:

Uₐᵦ = Aₐᵦ / q

Trong đó:

• Uₐᵦ: Hiệu điện thế giữa hai điểm A và B, đơn vị volt (V).
• Aₐᵦ: Công của lực điện khi điện tích dịch chuyển từ A đến B, đơn vị joule (J).
• q: Điện tích dịch chuyển, đơn vị coulomb (C).

Theo định nghĩa này, 1V = 1J/C. Nghĩa là hiệu điện thế 1V tương ứng với công 1 joule trên mỗi coulomb điện tích.

Ví dụ: Lực điện thực hiện công 12J khi dịch chuyển điện tích 3C từ điểm A đến điểm B. Hiệu điện thế giữa hai điểm là:

Uₐᵦ = 12 / 3 = 4V

Như vậy, hiệu điện thế giữa A và B có giá trị 4V theo chiều xét đã chọn.

Công thức tính theo định luật Ohm

Đối với điện trở thuần tuân theo định luật Ohm, hiệu điện thế giữa hai đầu điện trở được tính bằng:

U = I × R

Trong đó:

• U: Hiệu điện thế giữa hai đầu điện trở (V).
• I: Cường độ dòng điện chạy qua điện trở (A).
• R: Giá trị điện trở (Ω).

Ví dụ: Một điện trở 100Ω có dòng điện 0,12A chạy qua. Hiệu điện thế giữa hai đầu điện trở là:

U = 0,12 × 100 = 12V

Công thức này cho thấy, với điện trở không đổi, hiệu điện thế và cường độ dòng điện tỉ lệ thuận. Tuy nhiên, không thể áp dụng nguyên dạng cho mọi linh kiện hoặc thiết bị. LED, diode, động cơ và các tải điện tử có đặc tính phức tạp hơn, vì vậy cần xét theo thông số và nguyên lý hoạt động của từng loại.

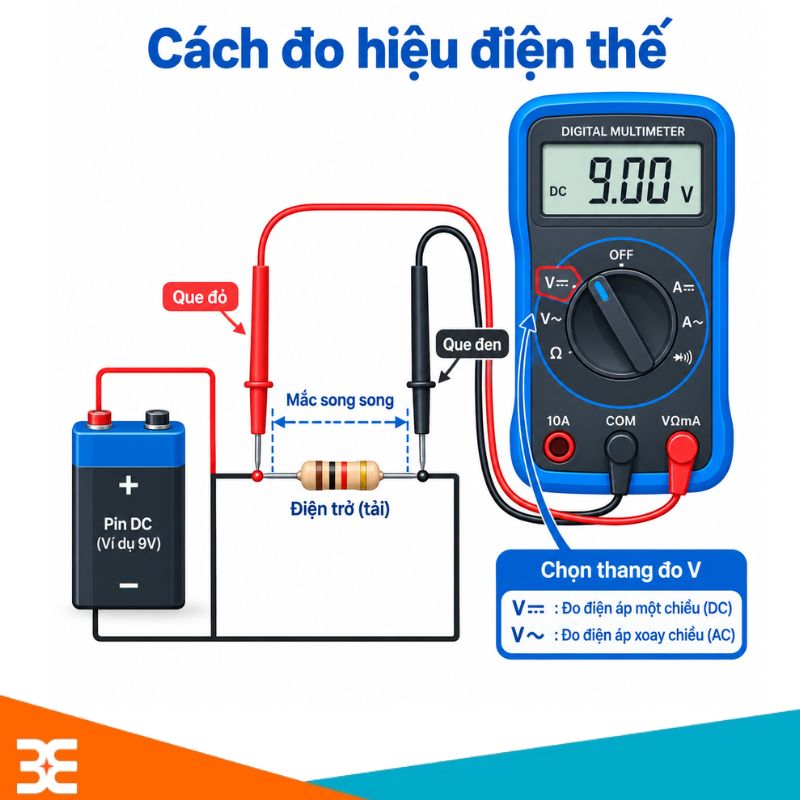

Cách đo hiệu điện thế

Hiệu điện thế được đo bằng vôn kế hoặc đồng hồ vạn năng có chức năng đo điện áp. Trong thực tiễn, đồng hồ vạn năng thường được ứng dụng rộng rãi hơn vì có thể đo nhiều đại lượng điện khác nhau tùy theo thiết kế của từng model.

Nguyên tắc mắc vôn kế

Khi đo hiệu điện thế giữa hai điểm, mọi người cần mắc vôn kế song song với hai điểm cần đo. Dụng cụ đo sẽ xác định sự chênh lệch điện thế giữa hai đầu que đo. Không mắc vôn kế nối tiếp như ampe kế, vì hai dụng cụ này khác nhau về cách kết nối và chức năng.

Các bước đo điện áp DC bằng đồng hồ vạn năng

Để đo điện áp DC bằng đồng hồ vạn năng, mọi người có thể thực hiện theo các bước như sau:

• Kiểm tra đồng hồ và dây đo, cắm que đen vào cổng COM, que đỏ vào cổng V theo hướng dẫn của thiết bị.
• Chọn chế độ đo điện áp một chiều, thường ký hiệu V⎓ hoặc DCV.
• Chọn thang đo phù hợp; nếu chưa biết điện áp dự kiến, chọn thang cao hơn trong phạm vi an toàn của đồng hồ.
• Đặt que đỏ vào điểm có điện thế cao hơn và que đen vào điểm có điện thế thấp hơn theo chiều đo mong muốn.
• Đọc giá trị hiển thị và tháo que đo sau khi hoàn tất.

Phân biệt đo điện áp AC và DC

Điện áp một chiều (DC) có cực tính xác định trong điều kiện làm việc thông thường, thường gặp ở pin, adapter DC và nguồn điện tử. Điện áp xoay chiều (AC) thay đổi theo thời gian,  thường được ứng dụng ở điện lưới.

Khi đo, cần chọn đúng chế độ:

• V⎓ hoặc DCV: Đo điện áp một chiều.
• V~ hoặc ACV: Đo điện áp xoay chiều.

Đối với điện áp AC, đồng hồ thường hiển thị giá trị hiệu dụng theo phương pháp đo của thiết bị. Khi đo dạng sóng không hình sin và cần độ chính xác cao, nên sử dụng đồng hồ có khả năng True RMS phù hợp.

Lưu ý an toàn: Khi chưa đảm bảo về kiến thức và độ an toàn, mọi người không nên tự đo điện lưới hoặc mạch điện áp cao. Không chạm vào phần kim loại của que đo, không sử dụng dây đo hư hỏng và không vượt quá giới hạn điện áp của đồng hồ.

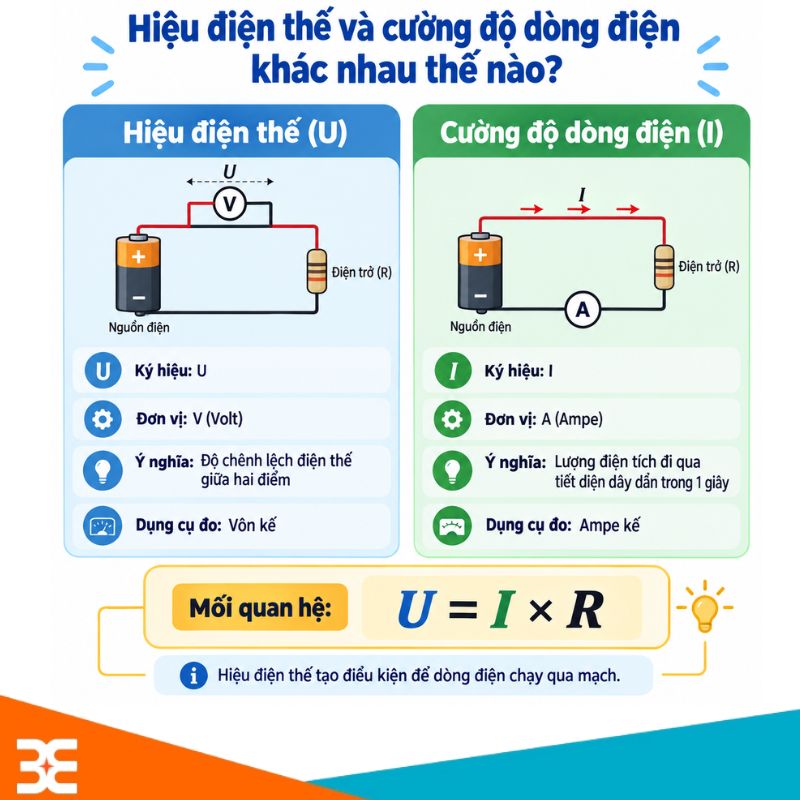

Hiệu điện thế và cường độ dòng điện khác nhau như thế nào

Hiệu điện thế và cường độ dòng điện là hai đại lượng có liên quan nhưng biểu thị những tính chất khác nhau của mạch điện. Việc phân biệt đúng giúp mọi người tránh nhầm lẫn khi tính toán, chọn nguồn và sử dụng thiết bị đo.

Mối quan hệ giữa U,I và R

Trong mạch điện trở thuần, ba đại lượng liên hệ với nhau theo định luật Ohm:

U = I × R

Từ đó có thể biến đổi thành I = U/R hoặc R = U/I tùy theo đại lượng cần tìm.

Điều này cho thấy điện áp càng lớn không có nghĩa là dòng điện luôn càng lớn trong mọi trường hợp. Dòng điện còn phụ thuộc vào đặc tính của tải, điện trở tương đương và điều kiện hoạt động của mạch.

Bạn có thể tìm hiểu sâu hơn về cách xác định dòng điện qua bài Cường độ dòng điện là gì? và nguyên lý của linh kiện qua bài Điện trở là gì?

.

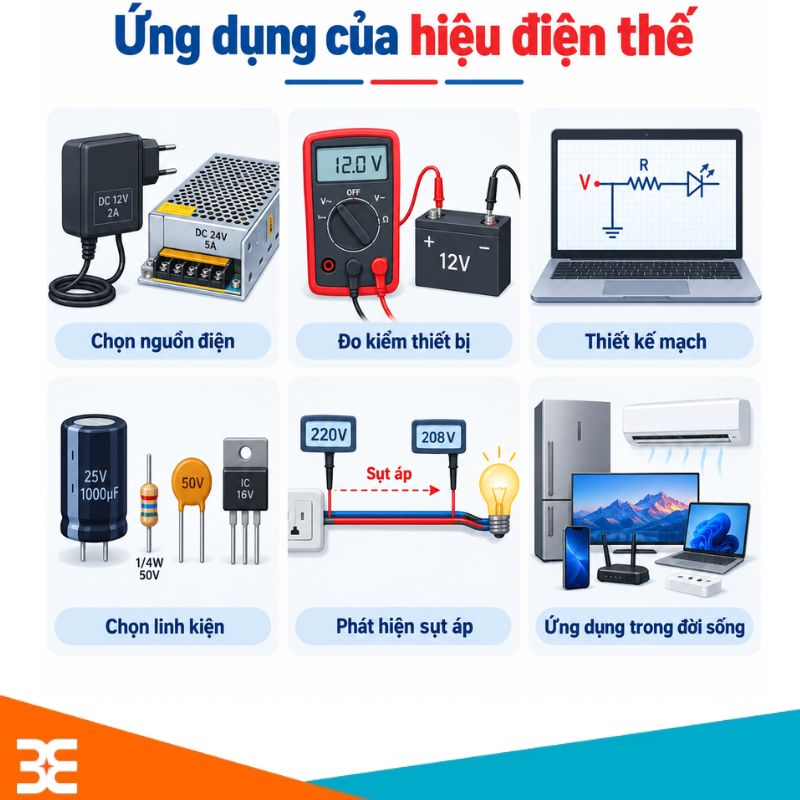

Ứng dụng của hiệu điện thế

Một số ứng dụng của hiệu điện thế trong cuộc sống hiện nay:

• Lựa chọn nguồn điện: Đảm bảo điện áp đầu ra phù hợp với điện áp yêu cầu của thiết bị, chẳng hạn nguồn 5V cho mạch được thiết kế hoạt động ở 5V.
• Lựa chọn linh kiện: Kiểm tra điện áp định mức của tụ điện, rơ le, IC, công tắc và các linh kiện khác để sử dụng đúng giới hạn.
• Thiết kế mạch điện tử: Tính toán điện áp trên điện trở, LED, mạch phân áp và các khối chức năng.
• Kiểm tra pin và adapter: Đo điện áp để đánh giá tình trạng nguồn và xác định sự bất thường.
• Phát hiện sụt áp: Kiểm tra sự chênh lệch điện áp trên dây dẫn, đầu nối hoặc các linh kiện khi mạch có tải.
• Đánh giá công suất: Kết hợp điện áp và dòng điện để tính công suất điện theo công thức phù hợp với loại mạch.

Một số câu hỏi về hiệu điện thế

Hiệu điện thế và điện áp có giống nhau không

Trong điện học và sử dụng thực tế, điện áp thường là cách gọi ngắn của hiệu điện thế giữa hai điểm. Hai thuật ngữ được sử dụng gần như tương đương khi nói về điện áp giữa hai cực nguồn hoặc hai đầu một linh kiện.

Hiệu điện thế có thể bằng 0 không

Có. Hiệu điện thế giữa hai điểm bằng 0 khi hai điểm có cùng điện thế. Ví dụ, hai điểm trên cùng một đoạn dây dẫn lý tưởng được xem là có cùng điện thế. Trong dây dẫn thực tế đang có dòng điện, vẫn có thể xuất hiện một độ sụt áp nhỏ do điện trở của dây.

Vôn kế mắc nối tiếp hay song song

Vôn kế được mắc song song với hai điểm cần đo hiệu điện thế. Ngược lại, ampe kế thông thường được mắc nối tiếp để đo dòng điện chạy qua một nhánh mạch.

Hiệu điện thế là sự chênh lệch điện thế giữa hai điểm, thường được ký hiệu bằng U và đo bằng volt (V). Hai công thức cơ bản cần ghi nhớ là U = A/q theo định nghĩa công của lực điện và U = I × R đối với điện trở tuân theo định luật Ohm. Hiểu đúng hiệu điện thế và cách đo giúp mọi người lựa chọn nguồn điện, tính toán mạch và kiểm tra độ an toàn và chính xác của thiết bị.
