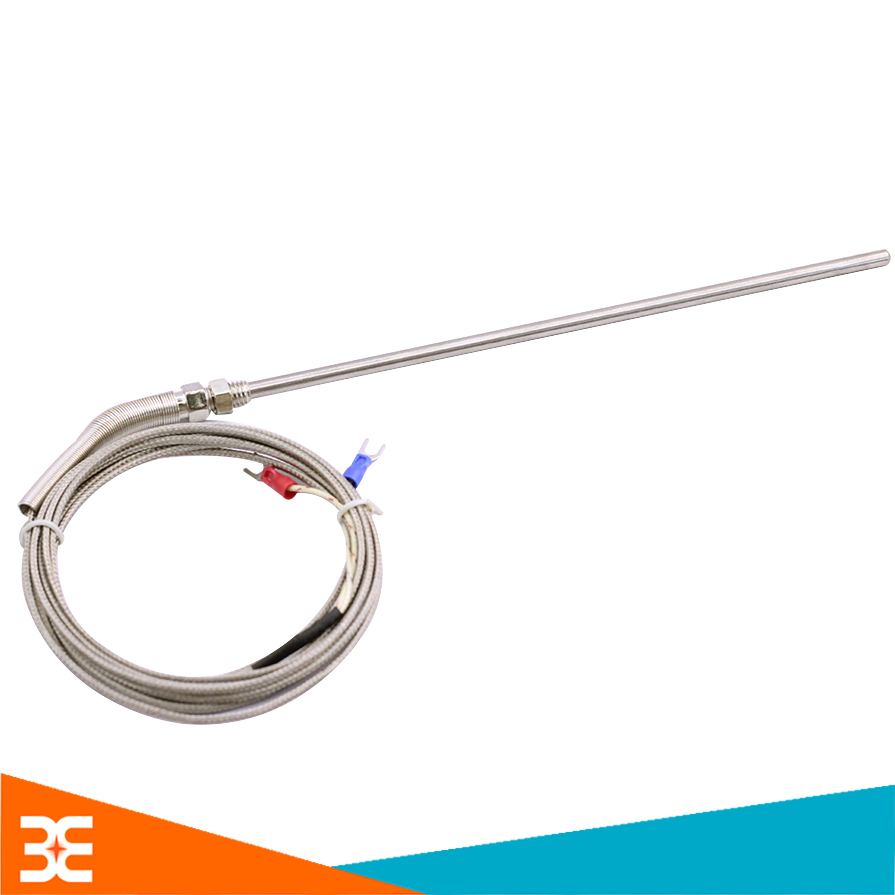

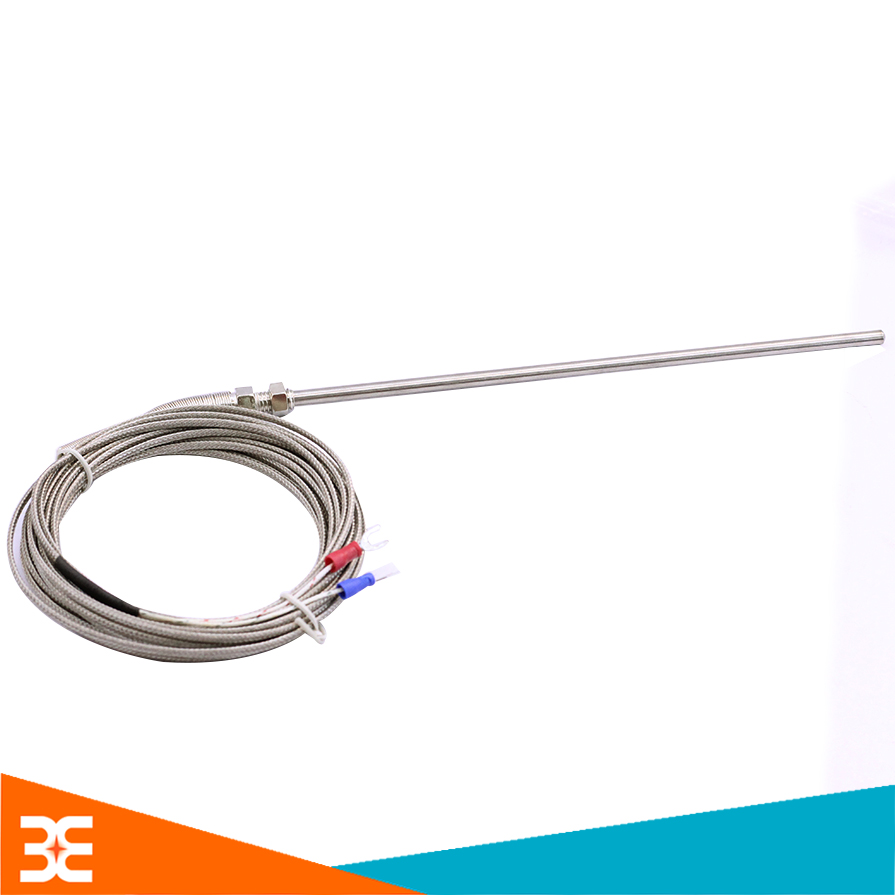

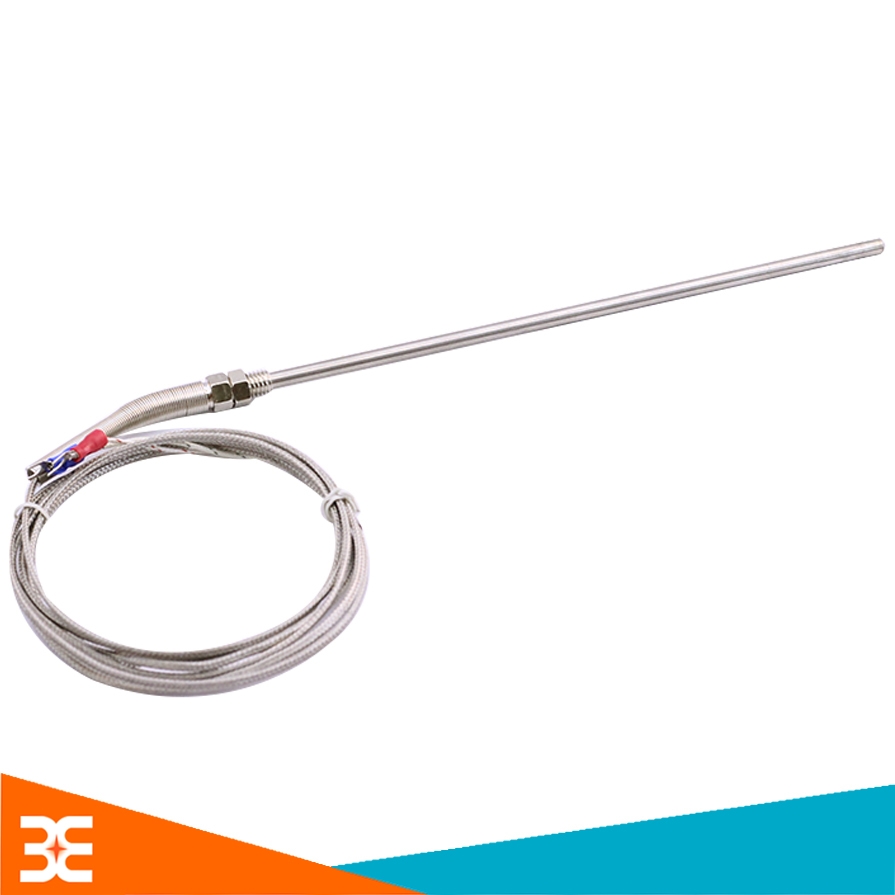

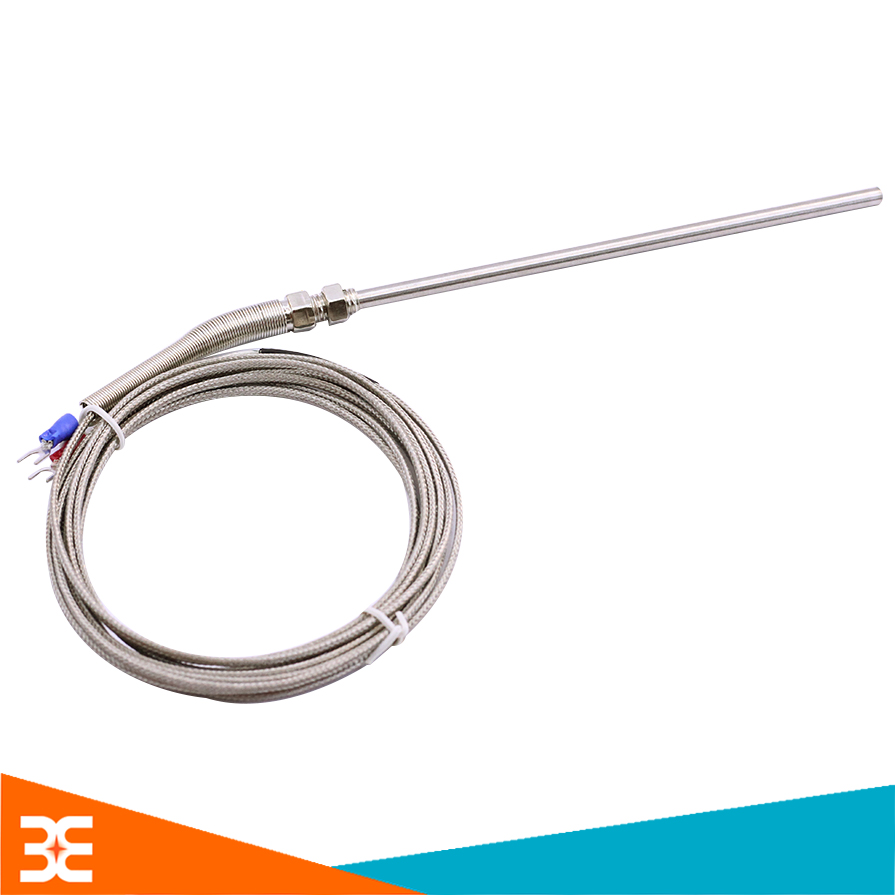

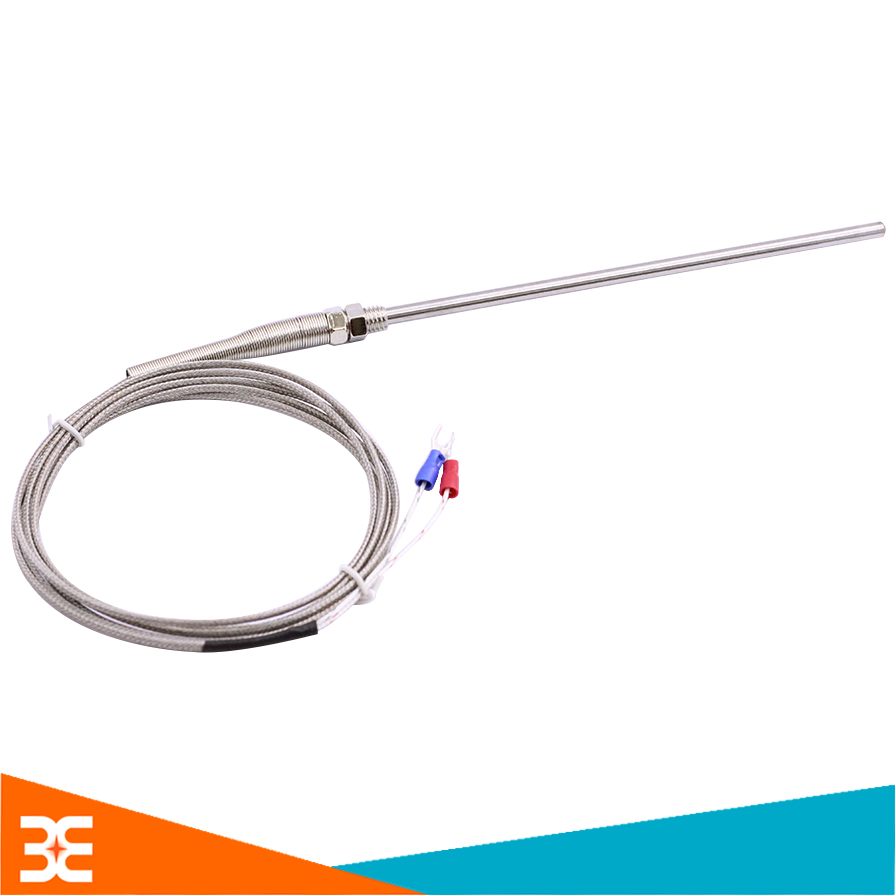

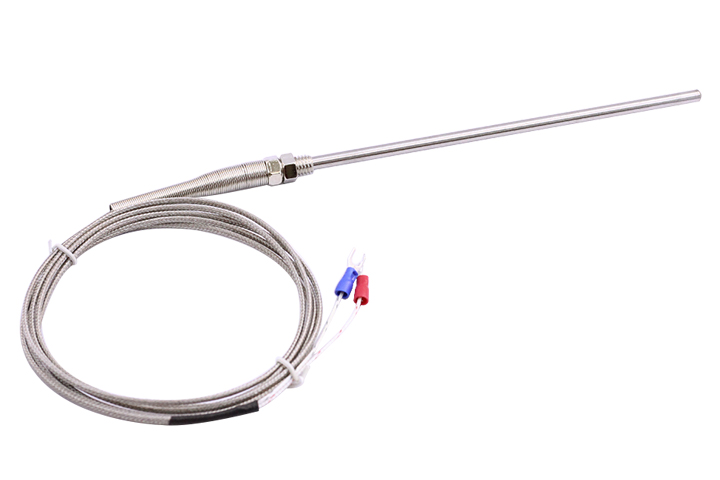

Đầu Dò Cảm Biến Nhiệt Độ K WRN-187

Đầu Dò Cảm Biến Nhiệt Độ K WRN-187

Đầu Dò Cảm Biến Nhiệt Độ K WRN-187 là loại có 2 dây ra, tín hiệu đưa về là dạng điện áp mV, đối với loại K thì điện áp thay đổi là từ 0-50mV. Nhiệt độ tăng thì áp sẽ tăng. Chính vì chạy theo áp nên loại cảm biến nhiệt K dễ bị nhiễu và bị sụt áp trên dây, do đó ta cần sử dụng dây bù nhiệt loại K để sử dụng. Nhưng bù lại cảm biến nhiệt độ loại K hoạt động ở nhiệt độ cao hơn nhiệt điện trở.

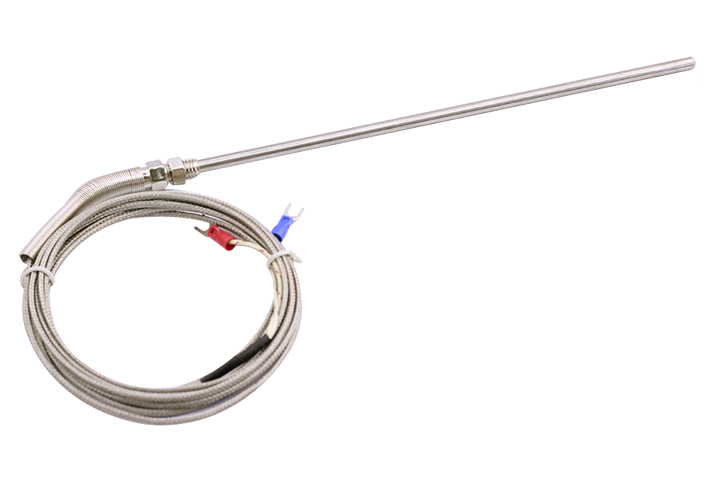

Đầu Dò Cảm Biến Nhiệt Độ K WRN-187 Loại 5x200x2000

Thông Số Kĩ Thuật:

• Đầu dò nhiệt loại K
• Dải nhiệt độ: 0-800 độ C
• Chất liệu đầu dò cảm biến: Thép
• Kích thước: gồm 5 loại
  • 5x200x5000
  • 5x150x2000
  • 5x150x3000
  • 5x200x3000
  • 5x200x2000

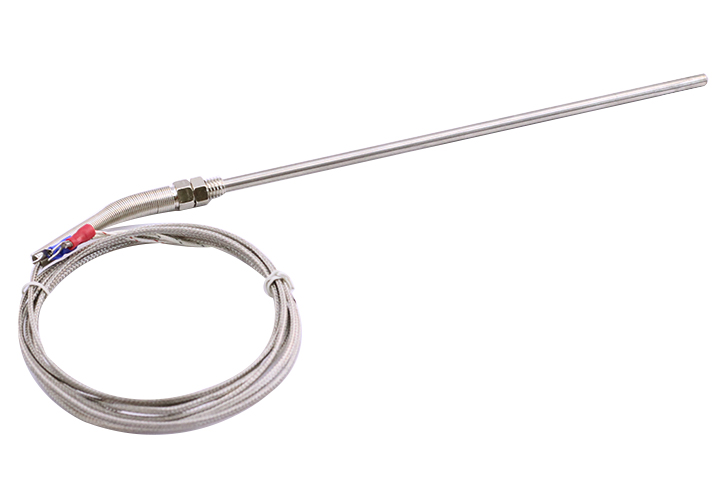

Đầu Dò Cảm Biến Nhiệt Độ K WRN-187 Loại 5x200x3000

Hướng dẫn sử dụng cảm biến PT100:

• Sử dụng với module Max6675 và Arduino:

• Nối cảm biến với module Max6675:

  • Dây đỏ nối với chân (+)
  • Dây xanh dương nối với chân (-)
• (*): Đối với cảm biến 3 dây: chỉ cần sử dụng 2 dây đỏ và xanh dương, dây thứ 3 có thể không sử dụng hoặc nối chung với dây cùng màu.

• Kết nối module Max6675 với Arduino:

  • GND - GND
  • VCC - 5V
  • SCK - D10
  • CS - D9
  • SO - D8

Sơ Đồ Kết Nối Cảm Biển  Pt100 Với Module Max6675 Và Arduino Uno

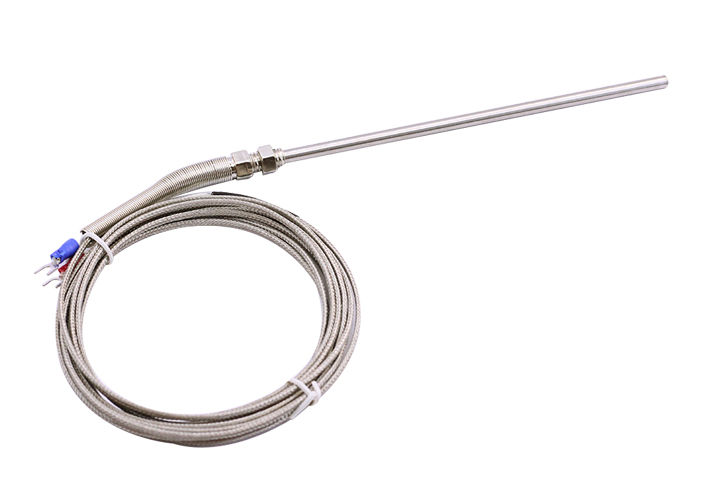

Đầu Dò Cảm Biến Nhiệt Độ K WRN-187 Loại 5x150x3000

Đầu Dò Cảm Biến Nhiệt Độ K WRN-187 Loại 5x150x2000
