Cảm biến nhiệt độ là gì? Nguyên lý hoạt động và ứng dụng thực tế

Cảm biến nhiệt độ là linh kiện không thể thiếu trong hầu hết thiết bị điện tử và hệ thống tự động hóa ngày nay — từ máy lạnh, nhiệt kế điện tử, đến robot và các dự án STEM. Vậy cảm biến nhiệt độ hoạt động theo nguyên lý nào, những loại nào đang phổ biến trên thị trường hiện nay? Bài viết dưới đây sẽ giúp mọi người giải đáp các thắc mắc trên.

Cảm biến nhiệt độ là gì?

Cảm biến nhiệt độ (Temperature Sensor) là thiết bị có khả năng phát hiện và đo sự thay đổi nhiệt độ, sau đó chuyển đổi thành tín hiệu điện để bộ vi điều khiển (Arduino, ESP32, PLC, v.v.) có thể xử lý. Nói cách khác, cảm biến nhiệt độ giúp “máy móc biết nóng – biết lạnh” để tự điều chỉnh các thiết bị như quạt, đèn sưởi, hệ thống làm mát, hoặc cảnh báo quá nhiệt.

=> Xem thêm sản phẩm: Module cảm biến độ ẩm, nhiệt độ không khí SHT30 I2C

Ứng dụng của cảm biến nhiệt độ trong đời sống và công nghiệp

Cảm biến nhiệt độ được ứng dụng ở hầu hết mọi lĩnh vực trong đời sống hiện nay:

• Tự động bật quạt khi trời nóng
• Điều khiển nhiệt độ phòng, tủ lạnh, điều hòa
• Thí nghiệm STEM về phản ứng nhiệt
• Robot tránh vùng nhiệt cao
• Theo dõi nhiệt độ CPU, mạch điện tử, pin
• Cảm biến nhiệt trong ô tô, động cơ, pin sạc

Các loại cảm biến nhiệt độ phổ biến và nguyên lý hoạt động

Cảm biến nhiệt độ được chia thành nhiều loại dựa trên nguyên lý đo, dải nhiệt độ, độ chính xác và phương thức truyền tín hiệu. Các loại phổ biến hiện nay gồm Thermistor, RTD, Thermocouple, cảm biến nhiệt độ IC và cảm biến nhiệt độ hồng ngoại.
Mỗi loại có ưu nhược điểm riêng và phù hợp với những ứng dụng khác nhau. Việc hiểu rõ nguyên lý của từng loại sẽ giúp lựa chọn cảm biến phù hợp, tránh tình trạng chọn cảm biến có dải đo hoặc phương thức kết nối không đáp ứng yêu cầu của hệ thống.

Thermistor – Cảm biến nhiệt điện trở NTC và PTC

Thermistor là loại điện trở có giá trị thay đổi đáng kể theo nhiệt độ. Đây là một trong những loại cảm biến nhiệt độ phổ biến nhờ kích thước nhỏ, giá thành thấp và độ nhạy cao. Thermistor thường được chia thành hai loại chính:

• NTC (Negative Temperature Coefficient): điện trở giảm khi nhiệt độ tăng.
• PTC (Positive Temperature Coefficient): điện trở tăng khi nhiệt độ tăng.

Trong ứng dụng đo nhiệt độ, NTC được sử dụng phổ biến hơn. NTC có thể xuất hiện trong mạch đo nhiệt độ, bộ nguồn, pin, bộ sạc, thiết bị gia dụng và các hệ thống bảo vệ quá nhiệt.

• Ưu điểm: giá thành thấp, kích thước nhỏ, độ nhạy cao và mạch ứng dụng tương đối đơn giản.
• Hạn chế: đặc tuyến điện trở – nhiệt độ không tuyến tính, dải đo và độ chính xác phụ thuộc từng loại. Khi cần đo chính xác, cần sử dụng đúng thông số của thermistor và thực hiện hiệu chuẩn phù hợp.
• Phù hợp với: thiết bị điện tử, giám sát nhiệt độ pin, bộ nguồn, thiết bị gia dụng và các dự án DIY cần chi phí thấp.

=>  Xem thêm sản phẩm: Dây điện trở nhiệt 0.3mm ( 1 mét )

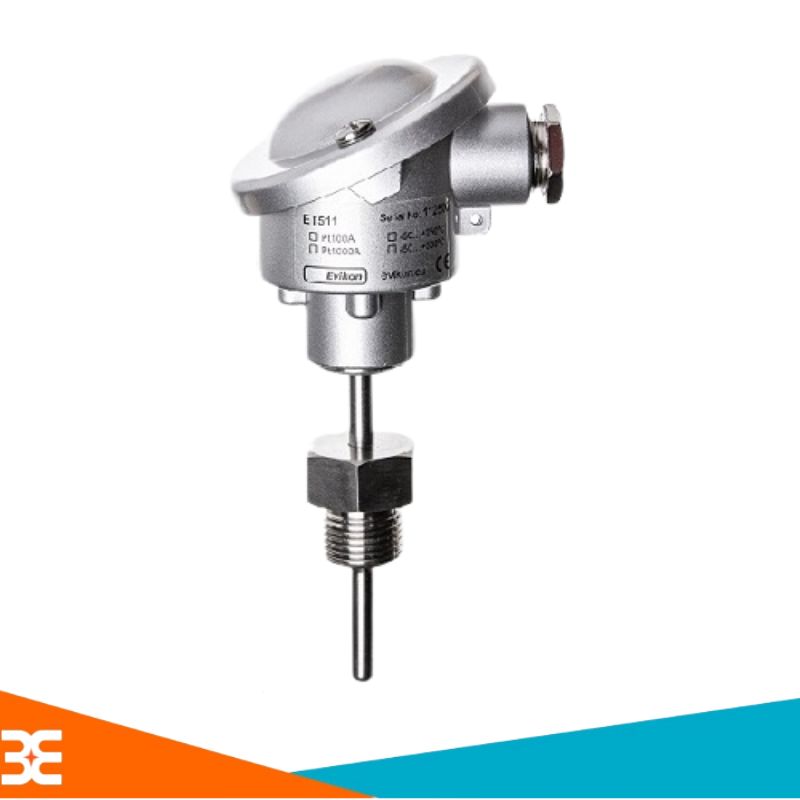

RTD – Cảm biến nhiệt độ PT100 và PT1000

RTD (Resistance Temperature Detector) là cảm biến nhiệt độ dựa trên sự thay đổi điện trở của kim loại theo nhiệt độ. Vật liệu thường được sử dụng là platinum (bạch kim) nhờ đặc tính ổn định và khả năng đo nhiệt độ chính xác. Hai loại RTD thường gặp là:

• PT100: có điện trở danh định 100 Ω tại 0°C.
• PT1000: có điện trở danh định 1000 Ω tại 0°C.

Khi nhiệt độ thay đổi, điện trở của phần tử RTD thay đổi theo. Bộ đo hoặc mạch xử lý sẽ xác định giá trị điện trở và chuyển đổi thành nhiệt độ. RTD có thể sử dụng cấu hình 2 dây, 3 dây hoặc 4 dây. Trong đó, kết nối 3 dây và 4 dây được sử dụng để giảm hoặc bù ảnh hưởng của điện trở dây dẫn trong những ứng dụng yêu cầu độ chính xác cao hơn.

• Ưu điểm: độ chính xác và độ ổn định tốt, đặc tính tương đối tuyến tính và phù hợp với nhiều hệ thống đo lường.
• Hạn chế: thường có giá thành cao hơn thermistor và cần mạch đo/xử lý phù hợp. Khả năng đáp ứng nhanh hay chậm còn phụ thuộc cấu tạo đầu dò.
• Phù hợp với: thiết bị đo lường, dây chuyền sản xuất, hệ thống HVAC, máy móc và các ứng dụng công nghiệp cần độ ổn định cao.

Thermocouple – Cặp nhiệt điện

Thermocouple (cặp nhiệt điện) là cảm biến nhiệt độ được tạo thành từ hai dây kim loại hoặc hợp kim khác nhau nối với nhau tại điểm đo. Khi có chênh lệch nhiệt độ giữa mối nối đo và điểm tham chiếu, thermocouple tạo ra một điện áp rất nhỏ liên quan đến chênh lệch nhiệt độ. Bộ đo sẽ xử lý tín hiệu này và thực hiện bù mối nối lạnh (cold-junction compensation) để xác định nhiệt độ. Một số loại thermocouple phổ biến gồm:

• Type K
• Type J
• Type T
• Type N

Trong đó, Thermocouple Type K được sử dụng rộng rãi trong nhiều ứng dụng nhờ dải nhiệt độ rộng và tính phổ biến.

• Ưu điểm: có thể đo trong dải nhiệt độ rộng, phù hợp với môi trường nhiệt độ cao và có nhiều kiểu đầu dò cho các điều kiện làm việc khác nhau.
• Hạn chế: tín hiệu đầu ra ở mức nhỏ nên cần mạch khuếch đại/chuyển đổi phù hợp; độ chính xác phụ thuộc loại thermocouple, mạch đo, bù mối nối lạnh và điều kiện lắp đặt.
• Phù hợp với: lò nung, lò sấy, máy ép nhiệt, gia nhiệt công nghiệp, động cơ và các ứng dụng cần đo nhiệt độ cao.

=> Xem thêm sản phẩm: https://chotroihn.vn/module-cam-bien-nhiet-do-max6675-spi-5vdc

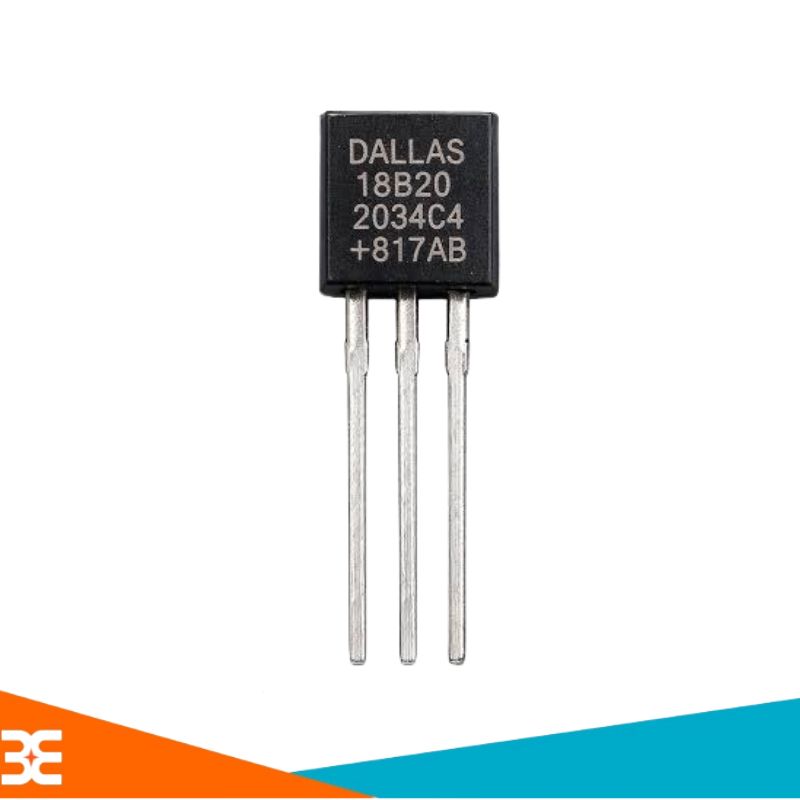

Cảm biến nhiệt độ IC – LM35, TMP36, DS18B20

Cảm biến nhiệt độ IC tích hợp phần tử cảm biến và mạch xử lý trong một linh kiện bán dẫn. Tùy loại, cảm biến có thể xuất tín hiệu analog hoặc digital, giúp việc kết nối với vi điều khiển tương đối thuận tiện. Một số loại thường gặp:

• LM35: LM35 là cảm biến nhiệt độ analog có điện áp đầu ra thay đổi tuyến tính theo nhiệt độ. LM35 có hệ số tỷ lệ khoảng 10 mV/°C, nhờ đó có thể đọc điện áp bằng ADC của vi điều khiển và chuyển đổi sang giá trị nhiệt độ. LM35 phù hợp với các bài thực hành điện tử, Arduino và những ứng dụng đo nhiệt độ cơ bản.
• TMP36: TMP36 cũng xuất tín hiệu analog nhưng có đặc tuyến và điện áp offset riêng. Vì vậy, không nên sử dụng trực tiếp công thức chuyển đổi của LM35 cho TMP36 mà cần tính toán theo thông số của từng cảm biến.
• DS18B20: DS18B20 là cảm biến nhiệt độ kỹ thuật số sử dụng giao tiếp 1-Wire. Một ưu điểm đáng chú ý là có thể kết nối nhiều DS18B20 trên cùng một bus nhờ mỗi cảm biến có mã định danh riêng. Cảm biến nhiệt độ DS18B20 có nhiều phiên bản đầu dò đóng gói khác nhau, trong đó loại đầu dò được thiết kế phù hợp với môi trường ẩm hoặc đo chất lỏng thường được sử dụng trong bể nước, hồ cá và hệ thống IoT.
• Ưu điểm của cảm biến IC: dễ giao tiếp với vi điều khiển, kích thước nhỏ, thuận tiện cho Arduino, ESP32 và các dự án IoT.
• Hạn chế: dải nhiệt độ và điều kiện hoạt động phụ thuộc từng IC; không phù hợp để thay thế thermocouple trong các ứng dụng nhiệt độ rất cao.
• Phù hợp với: Arduino, ESP32, IoT, nhà thông minh, thiết bị điện tử và hệ thống giám sát nhiệt độ.

Cảm biến nhiệt độ hồng ngoại – Đo không tiếp xúc

Cảm biến nhiệt độ hồng ngoại cho phép xác định nhiệt độ bề mặt của vật thể mà không cần đặt đầu cảm biến tiếp xúc trực tiếp với vật cần đo. Nguyên lý hoạt động dựa trên việc thu nhận bức xạ hồng ngoại do vật thể phát ra, sau đó chuyển đổi và xử lý tín hiệu để ước tính nhiệt độ. Một module phổ biến trong các dự án Arduino và IoT là MLX90614, có thể sử dụng để đo nhiệt độ không tiếp xúc trong phạm vi và điều kiện phù hợp với thông số của cảm biến.

• Ưu điểm: không cần tiếp xúc trực tiếp với vật thể, phù hợp với vật đang chuyển động, vị trí khó tiếp cận hoặc những ứng dụng không thuận tiện để gắn đầu dò.
• Hạn chế: kết quả đo có thể bị ảnh hưởng bởi khoảng cách, góc đo, trường nhìn (FOV), đặc tính bề mặt và hệ số phát xạ (emissivity) của vật thể. Cảm biến hồng ngoại chủ yếu đo nhiệt độ bề mặt trong vùng quan sát, không mặc định phản ánh nhiệt độ bên trong vật thể.
• Phù hợp với: đo nhiệt độ bề mặt, thiết bị không tiếp xúc, dây chuyền sản xuất, vật thể chuyển động và các dự án IoT.

=> Xem thêm sản phẩm: https://chotroihn.vn/module-cam-bien-nhiet-do-khong-tiep-xuc-hong-ngoai

Lưu ý khi sử dụng cảm biến nhiệt độ trong mạch điện tử

Một số lưu ý mọi người cần tránh để đảm bảo an toàn khi sử dụng cảm biến nhiệt độ trong mạch điện tử:

• Tránh để nhiệt độ vượt giới hạn hoạt động của cảm biến.
• Với cảm biến analog (LM35), cần nguồn ổn định và chống nhiễu tốt.
• Cảm biến kỹ thuật số (DHT, DS18B20) cần điện trở kéo (pull-up resistor) đúng giá trị.
• Nếu dùng trong môi trường ẩm, nên bọc cách ly hoặc chống nước (như loại DS18B20 chống nước).
• Cần hiệu chuẩn (calibration) nếu dùng cho mục đích đo chính xác.

Cách chọn cảm biến nhiệt độ phù hợp cho dự án của bạn
